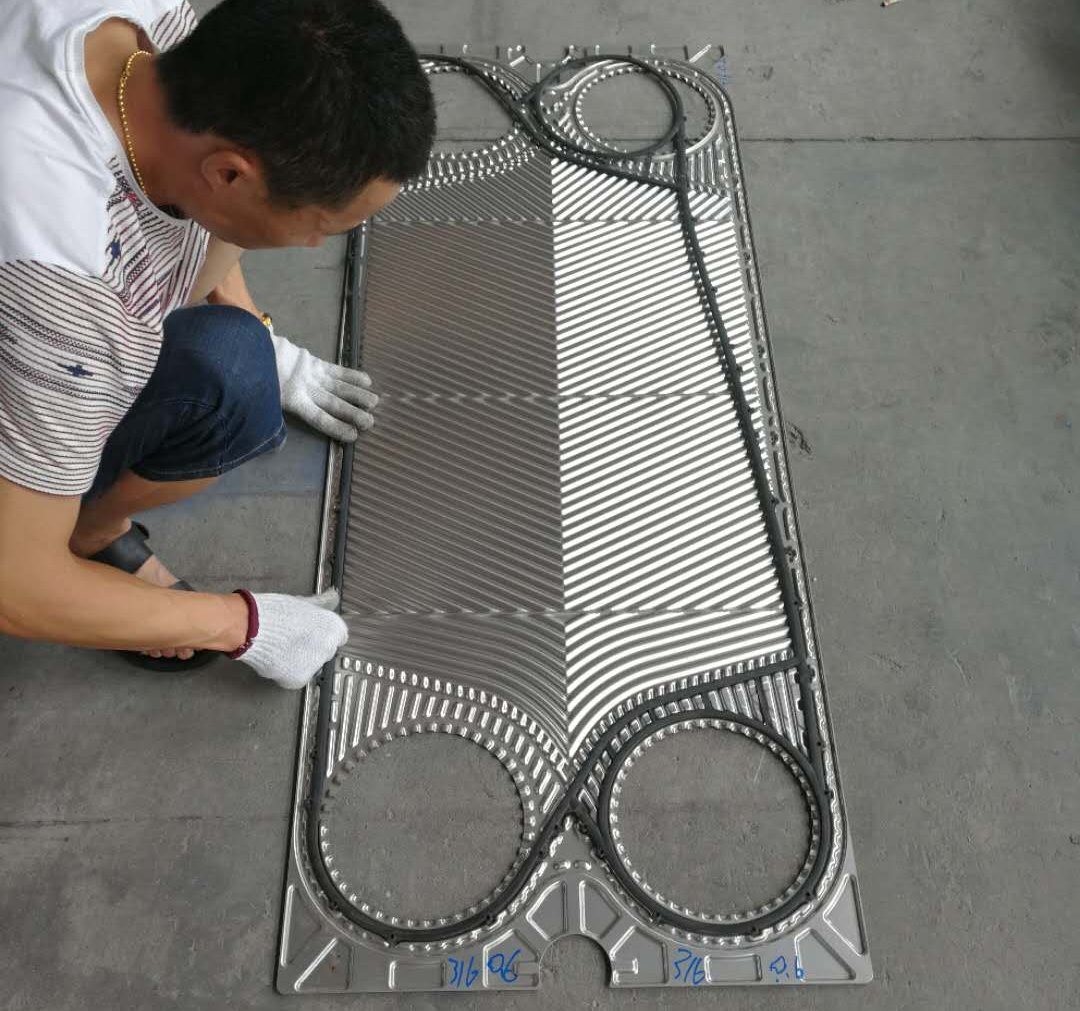

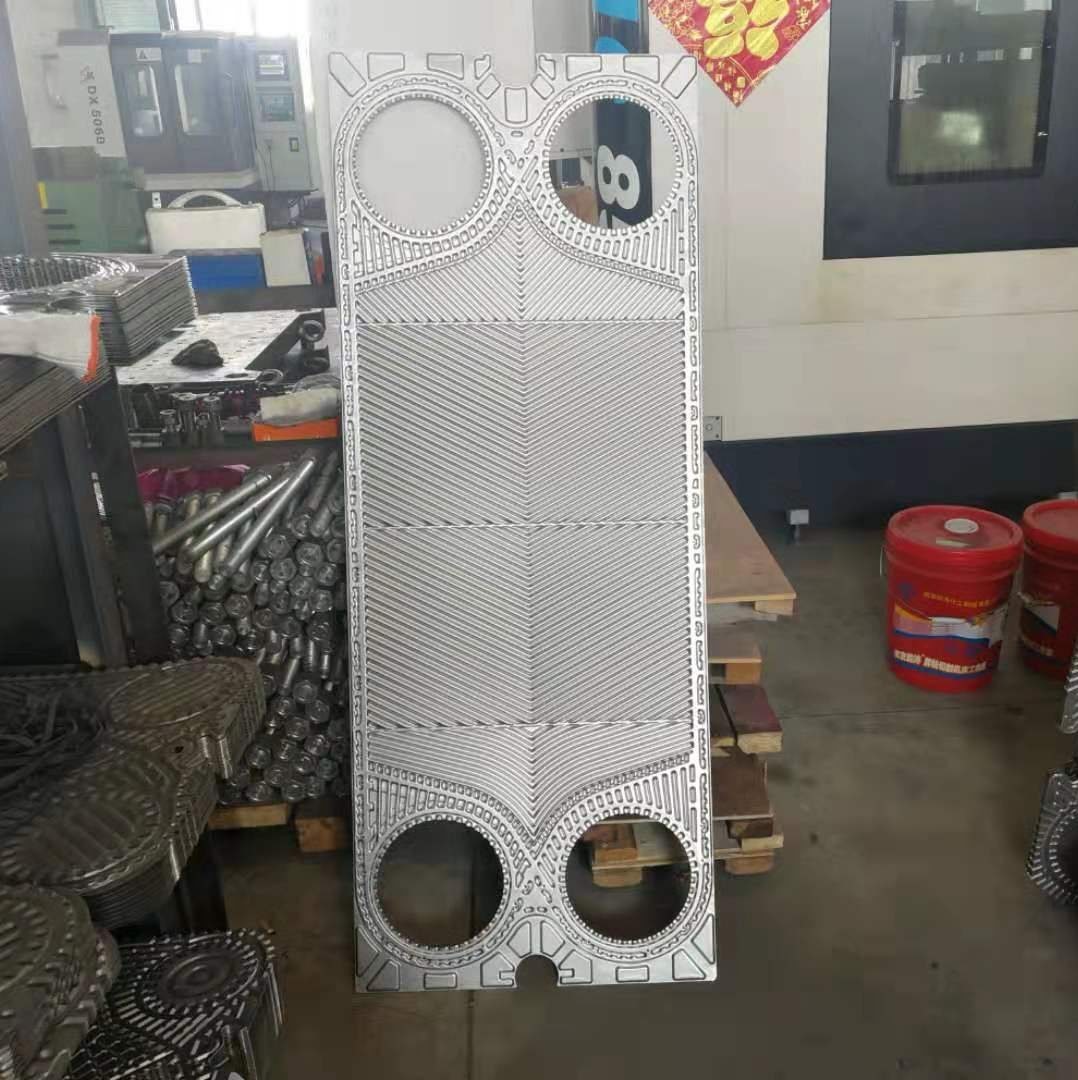

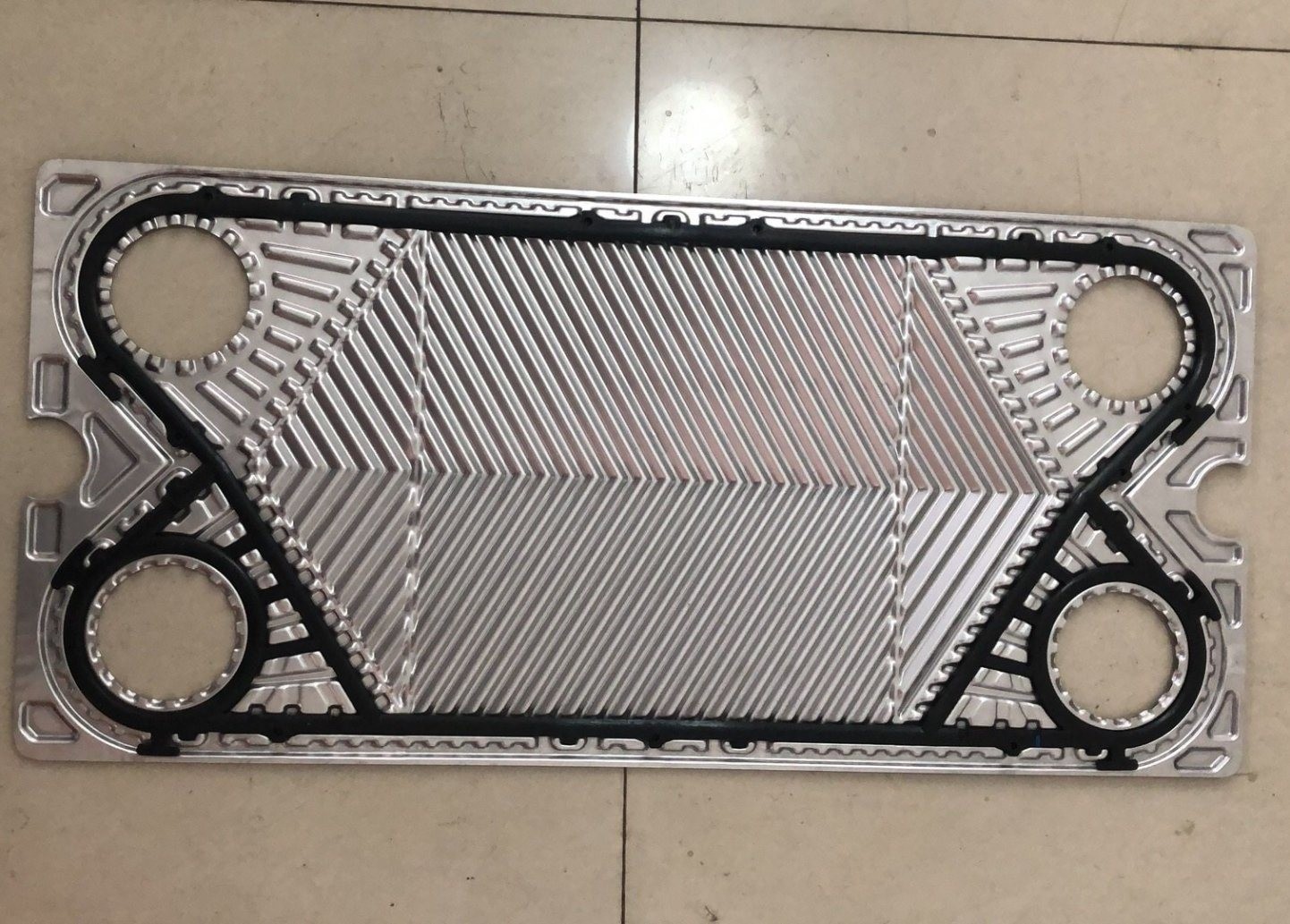

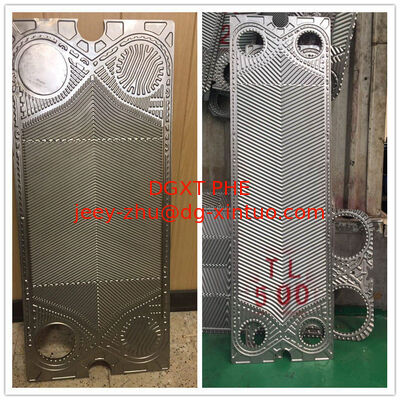

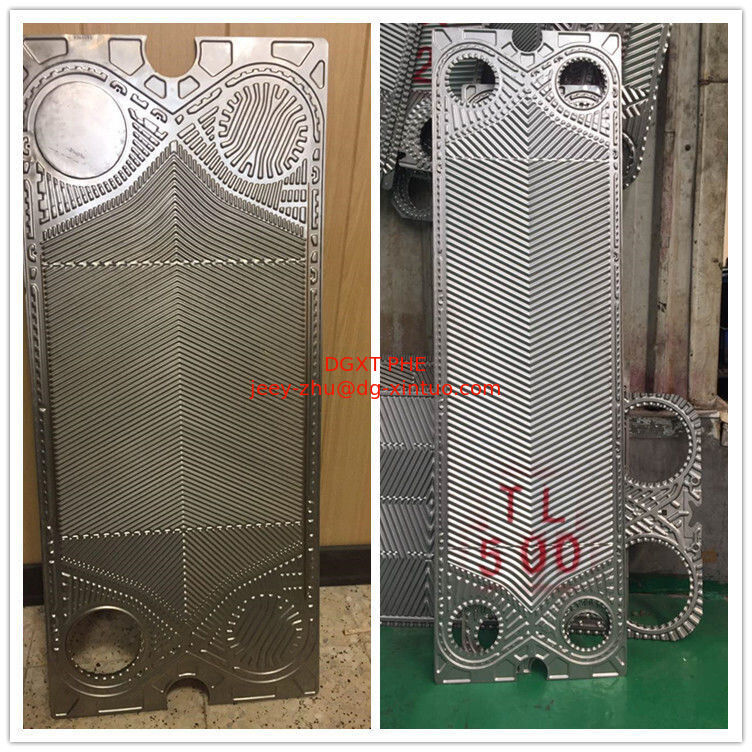

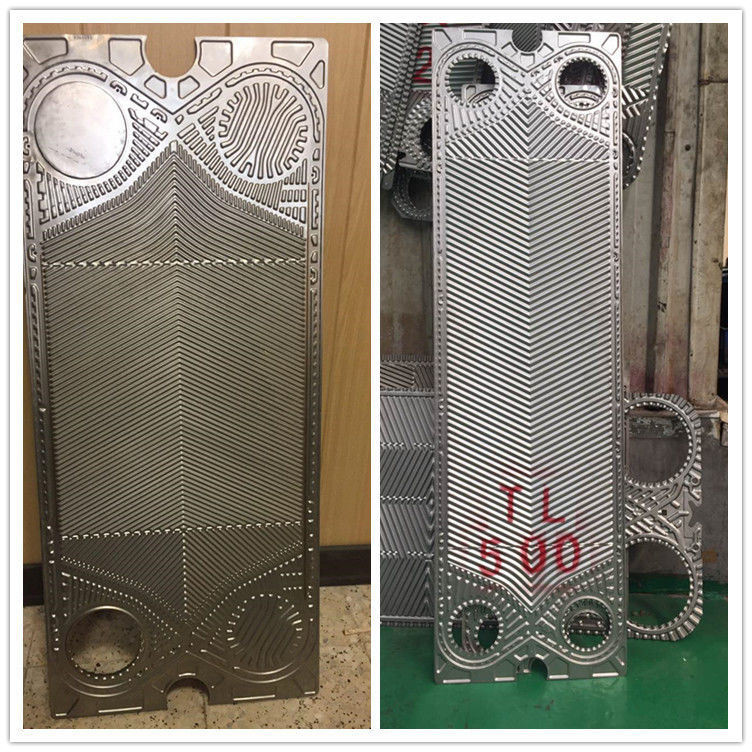

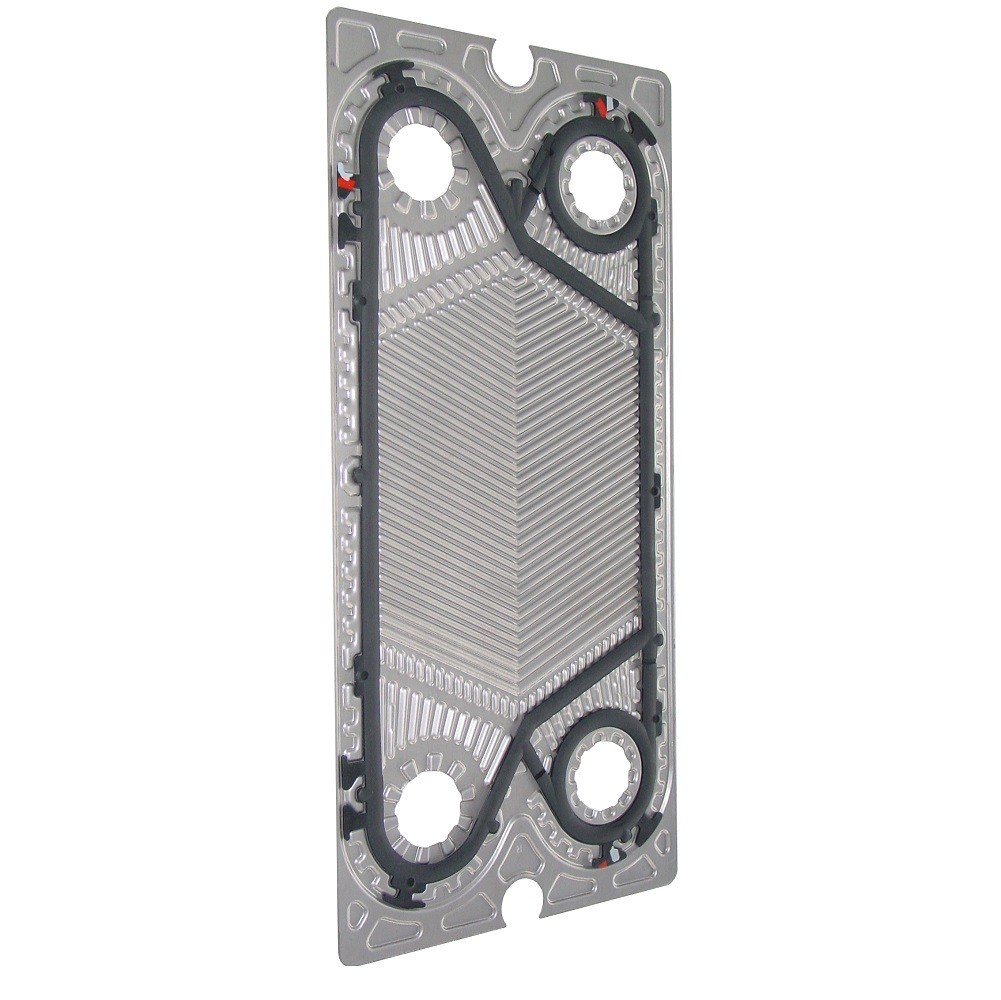

DGXT PLATE TL90 для теплообменника из ПЛАТЫ ГАСКЕТ

Пластина для теплообменника Thermowave, модель TL90.

Характеристики:
Длина    721 мм    Ширина   244 мм     Толщина   0,5 - 0,8 мм

Характеристики материала:
AISI 304 (EN 1.4301) Закрытые контуры для циркуляции химически подготовленной воды, чистых гликолей, масел.
AISI 316L (EN 1.4404) Открытые и закрытые контуры, речная и сточная вода с содержанием хлоридов не более 50 мг/л (свободный хлор – не более 5 мг/л).
Titanium Gr.1 (EN 3.7025) Жидкости с высокой концентрацией хлоридов (морская вода, растворы хлорида кальция или хлорида натрия).

Пластины теплообменника

Пластина является основной и главной частью пластинчатого теплообменника. Глубина и профиль штамповки, толщина и материал пластины, соотношение высоты к ширине – каждый из этих параметров существенно влияет на процесс теплопередачи, и, как следствие, на эффективность готового теплообменника. При создании конкретного типа пластины проводится ряд проектных работ, испытания в лабораторных условиях, после чего доработка и оптимизация – все для достижения максимального коэффициента теплопередачи пластины.

Изготовление пластин осуществляется методом холодной прессовки (штамповки) на специальных прессах из предварительно нарезанных до нужного размера листовых заготовок. Сами заготовки поступают в пресс покрытыми специальной пластиковой пленкой толщиной в несколько десятков микрон, которая выступает в роли смазки при сухой прессовке пластин.

Чаще всего пластины изготавливаются из стали AISI 304 (EN 1.4301),

AISI 316L (EN 1.4404), AISI 316 Ti (EN 1.4571), Titan Gr. 1, Hastelloy, молибденовые стали; толщиной 0,5 – 0,8 мм.

После штамповки пластины проходят выборочный контроль методом пенетрантного контроля (нанесение на одну сторону пластины специальной, легко проникающей в трещины, водорастворимой красной краски, а на вторую – белой). Проверенные пластины промываются водой и могут быть использованы в теплообменниках.

Ремонт пластинчатого теплообменника иногда требует замены части или всего пакета пластин. Крайне важно сохранить тип, материал и пространственную ориентацию пластины в пакете. Именно поэтому при обслуживании пластинчатых теплообменников следует использовать оригинальные запасные части (пластины и уплотнения).
