Термоволновая плита с уплотнением - высококачественные теплообменные плиты и плита с уплотнением

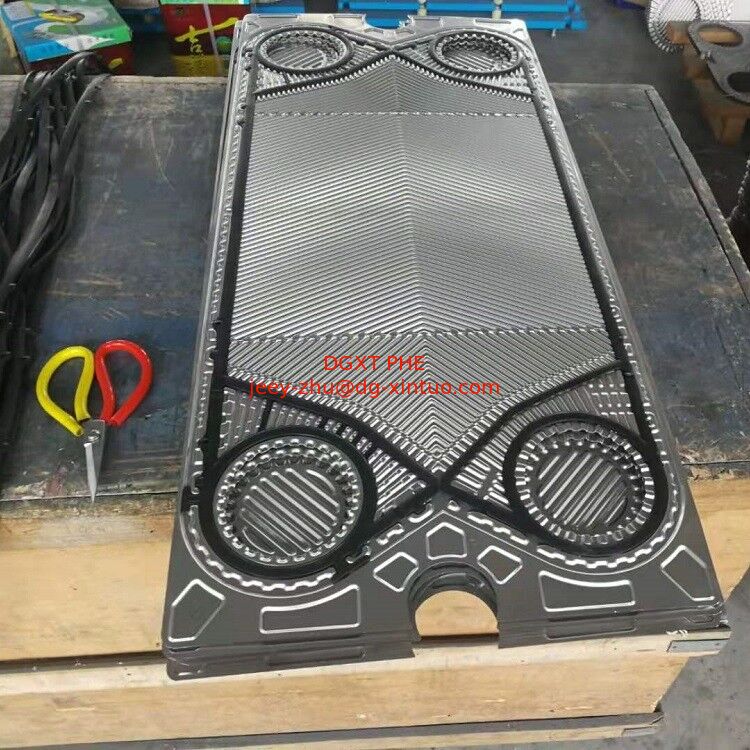

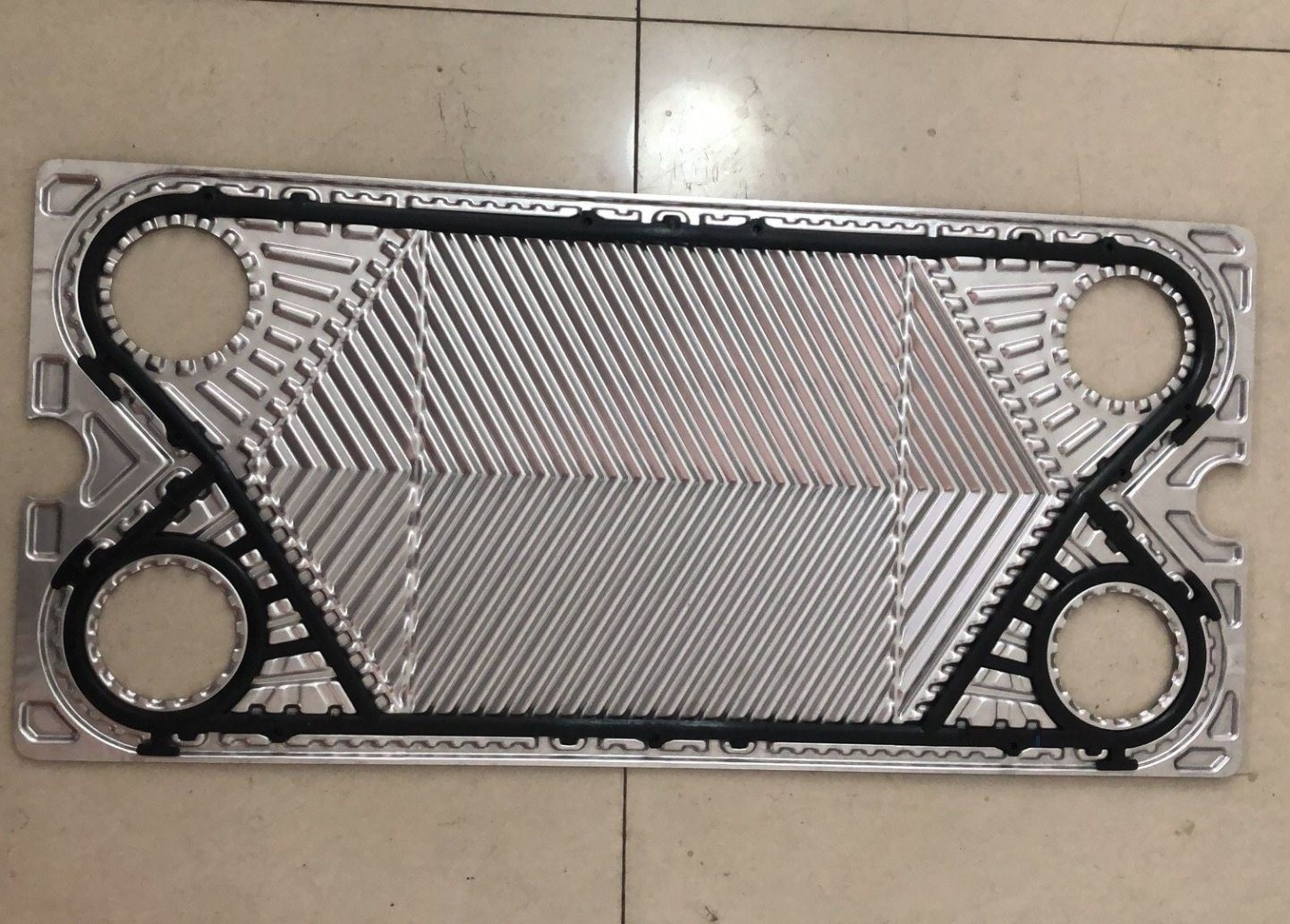

Пластина для теплообменника Thermowave, модель TL1100.

Характеристики:
Длина   2034 мм    Ширина   774 мм     Толщина   0.5 - 0.8 мм

Характеристики материала:
AISI 304 (EN 1.4301) Закрытые контуры для циркуляции химически подготовленной воды, чистых гликолей, масел.
AISI 316L (EN 1.4404) Открытые и закрытые контуры, речная и сточная вода с содержанием хлоридов не более 50 мг/л (свободного хлора – не более 5 мг/л).
Titanium Gr.1 (EN 3.7025) Жидкости с высокой концентрацией хлоридов (морская вода, растворы хлористого кальция или хлористого натрия).

Теплообменные пластины

Пластина является основной и главной частью пластинчатого теплообменника. Глубина и профиль штамповки, толщина и материал пластины, соотношение высоты к ширине – каждый из этих параметров существенно влияет на процесс теплопередачи, а, как следствие, на КПД готового теплообменника. При создании конкретного типа пластины проводится ряд проектных работ, испытания в лабораторных условиях, после чего доработка и оптимизация – все для достижения максимального коэффициента теплопередачи пластины.

Изготовление пластин осуществляется методом холодной прессовки (штамповки) на специальных прессах из предварительно нарезанных до нужных размеров листовых заготовок. Сами заготовки поступают в пресс покрытыми специальной пластиковой пленкой толщиной в несколько десятков микрон, которая выступает в роли смазки при сухой прессовке пластин.

Чаще всего пластины изготавливаются из стали AISI 304 (EN 1.4301),

AISI 316L (EN 1.4404), AISI 316 Ti (EN 1.4571), Titan Gr. 1, Hastelloy, молибденовых сталей; толщиной 0,5 – 0,8 мм.

После штамповки пластины проходят выборочный контроль методом пенетрантного контроля (нанесение на одну сторону пластины специальной, легко проникающей в трещины, водорастворимой красной краски, а на вторую – проявляющей белой). Проверенные пластины промываются водой и могут быть использованы в теплообменниках.

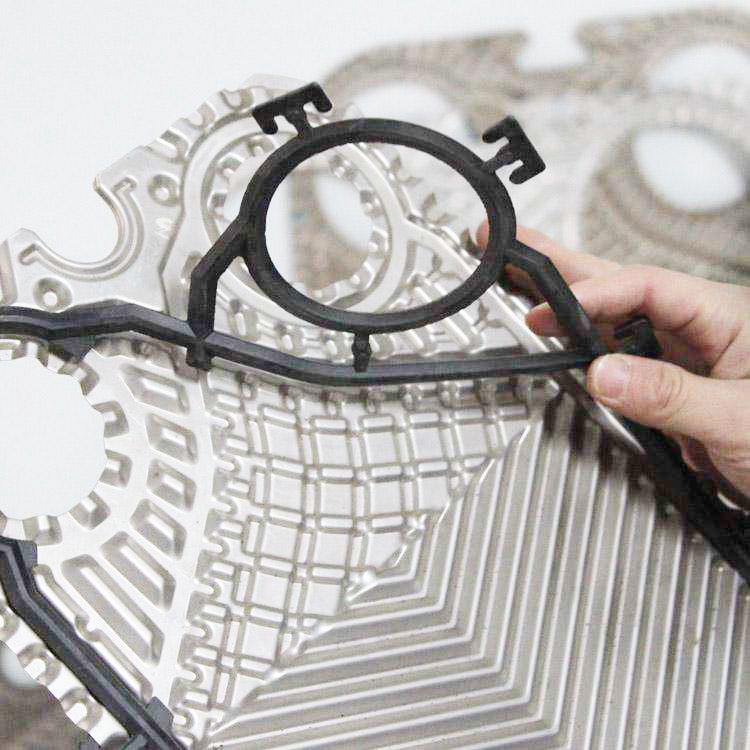

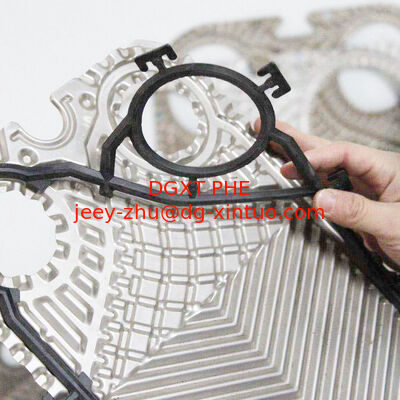

Ремонт пластинчатого теплообменника иногда требует замены части или всего пакета пластин. Крайне важно сохранить тип, материал и пространственную ориентацию пластины в пакете. Именно поэтому при обслуживании пластинчатых теплообменников следует использовать оригинальные запасные части (пластины и уплотнения).
