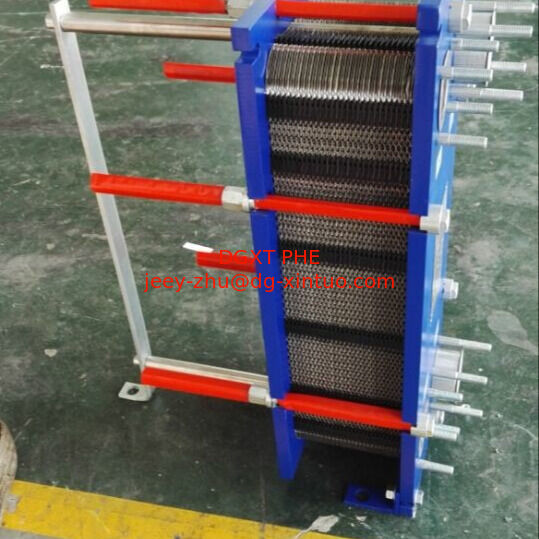

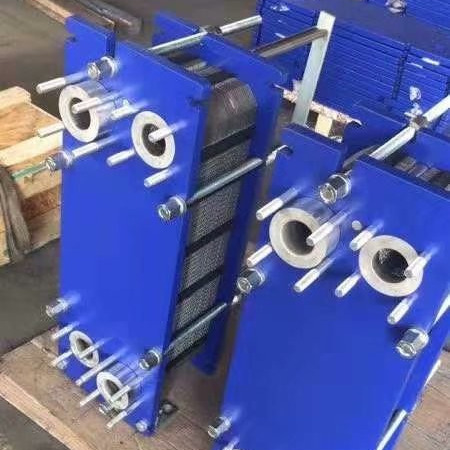

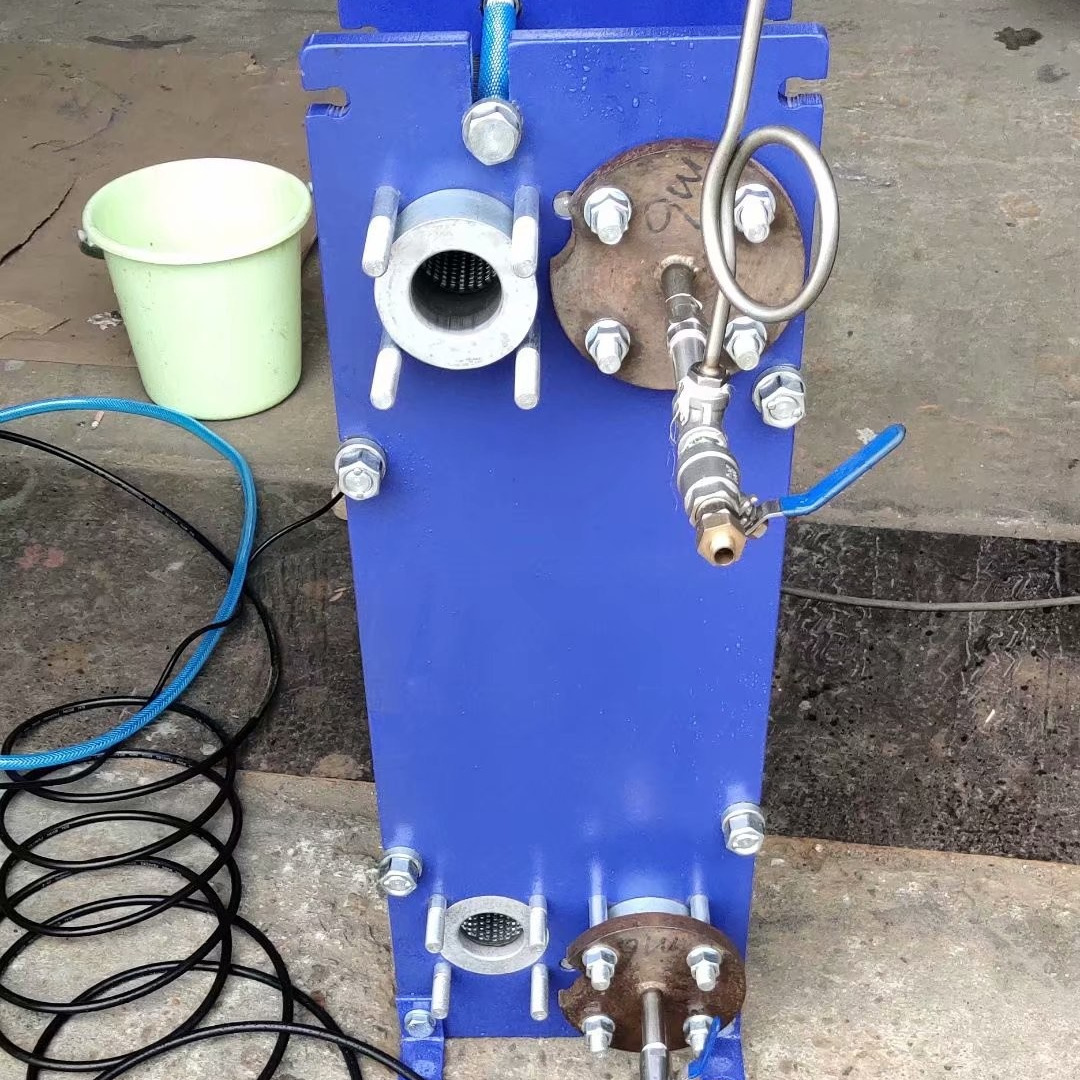

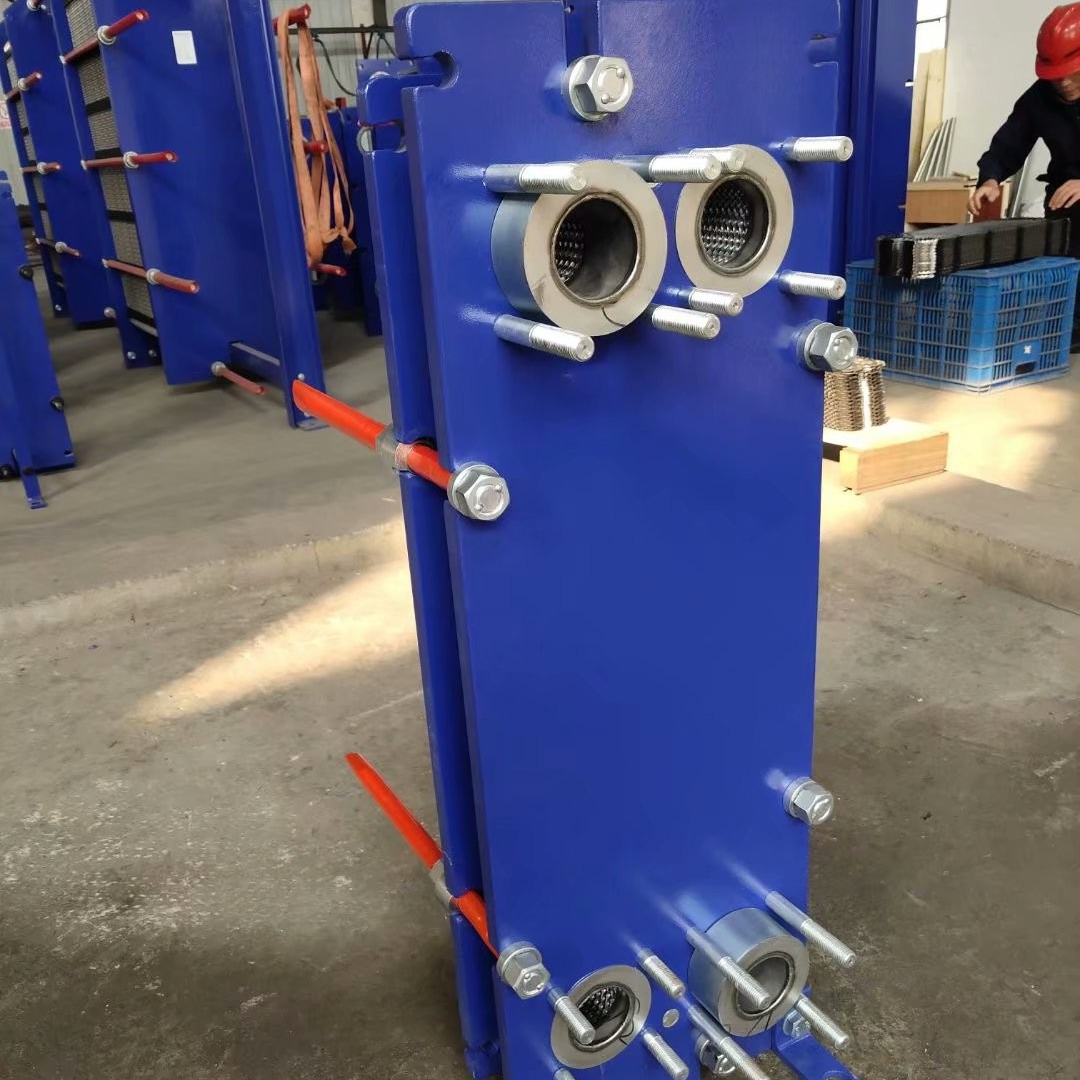

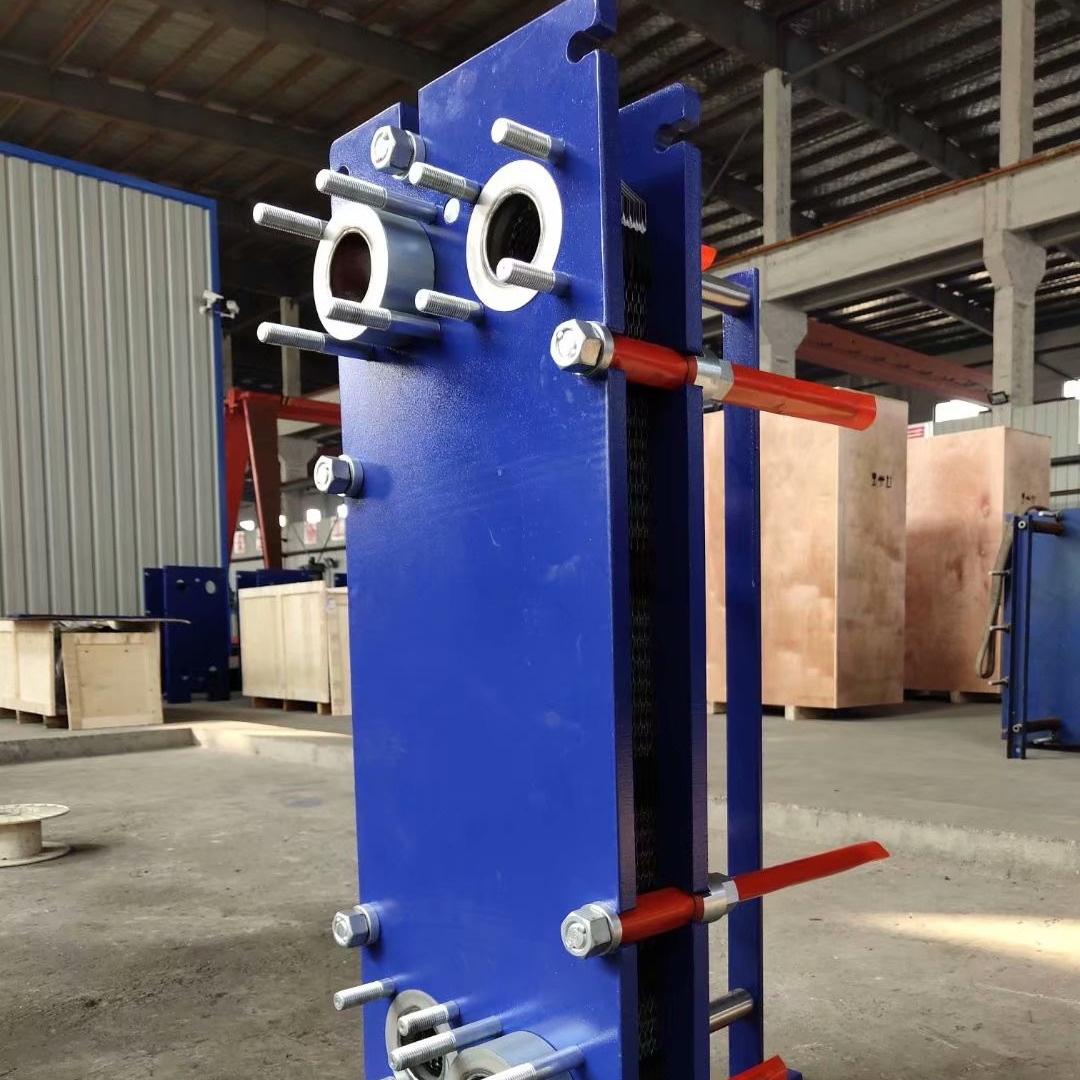

Пластинчатый теплообменник
Описание продукта
Каждая пластина оснащена прокладкой, ограничивающей поток среды внутри группы пластин.
Прокладка имеет конструкцию двойного уплотнения и сигнальное отверстие. В случае утечки среды,
это позволяет своевременно обнаружить и решить проблему, не допуская смешивания двух сред.
Наши преимущества
a. Предоставляем прокладки из различных материалов и типов.
b. Лучшее качество по доступной цене для наших клиентов, наличие на складе и быстрая доставка, стараемся предоставить вам лучший сервис.
c. Большой запас: Мы поддерживаем значительный запас прокладок и пластин для стандартных моделей и типов.
d. Техническое обслуживание: технические консультации, модернизация оборудования, схемы расширения мощностей,
обслуживание и очистка оборудования.
e. ISO9001 & ISO14001, CE
f. Строгие системы контроля качества: измерение толщины/длины/ширины прокладки.
Поставка пластин и прокладок для всех марок
Выбор типа пластины
Тип пластины или тип гофрирования определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, наоборот, следует выбирать тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания для более крупных теплообменников.
Выбор процесса и канала
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процесса определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Следует стремиться к тому, чтобы коэффициент конвективной теплопередачи в каналах холодной и горячей воды был равным или близким, чтобы получить наилучший эффект теплопередачи. Поскольку при равенстве или близости коэффициентов конвективной теплопередачи с обеих сторон поверхности теплопередачи коэффициент теплопередачи принимает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, при расчете теплообмена и гидравлического сопротивления используется средняя скорость потока. Поскольку соединительные трубы "U" одностороннего процесса закреплены на компрессионной пластине, их удобно разбирать и собирать.
Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбора типа до тех пор, пока не будут выполнены технологические требования.
Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по кривым производительности продукции различных производителей. Кривая производительности (критериальная корреляция) обычно получается из испытаний производительности продукта. Для типов пластин, не имеющих испытаний производительности, критериальная корреляция типа пластины может быть получена в соответствии с характерными геометрическими размерами типа пластины методом эталонного размера, который используется некоторым общемировым программным обеспечением.
Программное обеспечение для подбора
Что касается программного обеспечения для подбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для подбора в соответствии со своим типом пластин.
| материал прокладки |
NBR: (применимая температура -15-+120°C)
HNBR: (применимая температура -15-+140°C)
EPDM: (применимая температура -25-+150°C)
HEPDM: (применимая температура -25-+170°C)
Viton/FPM: (применимая температура -5-+180°C)
NEOPREKE: (применимая температура -5-+130°C)
VNQ: (применимая температура -65-+250°C) |
О компании
Мы можем предоставлять высококачественные продукты и услуги по более выгодным ценам за счет интеграции обширных отечественных производственных и дистрибьюторских ресурсов. Высокое качество всегда было нашей первой миссией. Для достижения этой цели мы создали современную производственную линию, которая может удовлетворить особые требования каждого клиента. DGXT всегда приветствует ваше сотрудничество.
Мы также можем поставлять уплотнительные прокладки и пластины, адаптируемые для PHE различных марок и типов. Поставляемые нами запасные части широко используются в процессах нагрева, охлаждения и рекуперации тепла во многих промышленных областях.
Мы имеем возможность поставлять полный ассортимент пластин и прокладок для клиентов, мировых брендов, как высококачественные продукты, так и профессиональные, тщательные и всеобъемлющие услуги.
Наша команда всегда рада помочь в решении ваших проблем в любое время. Чтобы наши клиенты могли получить лучший сервис, мы создали команду технической поддержки, такую как технические консультации, модернизация оборудования, схемы расширения мощностей, обслуживание и очистка оборудования. Мы рассматриваем проблемы, стоя на стороне наших клиентов.
