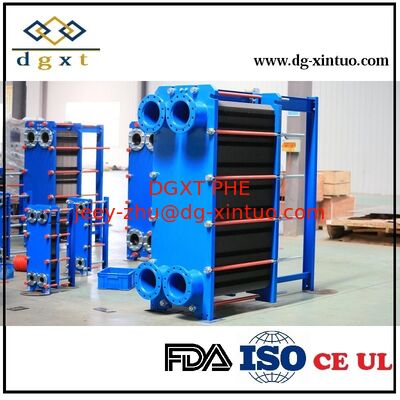

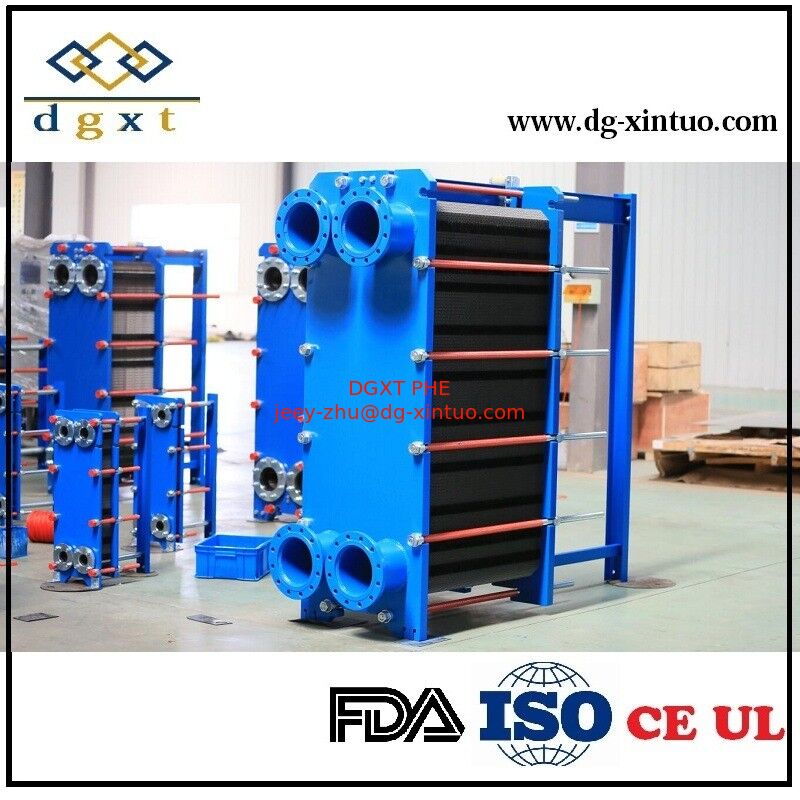

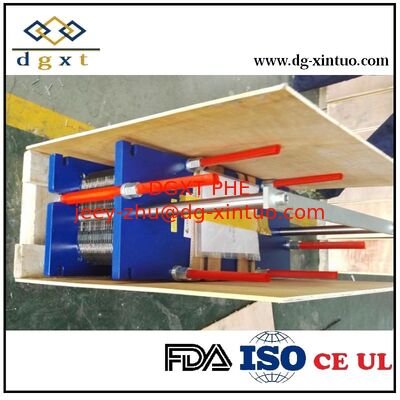

DGXT NBR теплообменник типа Ти-пластинки с уплотнением для теплообменника морской воды

Особенности:

а. Высокий коэффициент теплопередачи
б. Логарифмическая средняя разность температур велика, а конечная разность температур мала
в. Малая занимаемая площадь
г. Легко изменить площадь теплообмена или комбинацию процессов
д. Малый вес
е. Низкая цена
ж. Легко изготовить
з. Легко чистить
и. Малые тепловые потери
к. Малый объем
л. Не склонны к образованию накипи
м. Рабочее давление не должно быть слишком высоким, возможна утечка
н. Легко засоряется

Выбор типа пластины

Тип пластины или гофрированный тип определяется в соответствии с фактическими потребностями теплообменных ситуаций. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, наоборот, тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания при работе с большими теплообменниками.


Выбор процесса и канала
Поток относится к группе параллельных каналов потока в одном направлении потока среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процессов определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Старайтесь сделать коэффициент конвективной теплопередачи в каналах холодной и горячей воды равным или близким друг к другу, чтобы получить наилучший эффект теплопередачи. Поскольку коэффициент конвективной теплопередачи с обеих сторон поверхности теплопередачи равен или близок, коэффициент теплопередачи получает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, средняя скорость потока по-прежнему используется при расчете теплообмена и гидравлического сопротивления. Поскольку соединительные трубы "U" однопроцессного типа закреплены на прижимной плите, их удобно разбирать и собирать.


Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбор типа до тех пор, пока не будут выполнены технологические требования.

Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по кривым характеристик продукции различных производителей. Кривая характеристик (критериальная корреляция) обычно получается из испытаний продукта. Для типов пластин, не прошедших испытания, критериальная корреляция типа пластины может быть получена по характерным геометрическим размерам типа пластины с помощью метода референтных размеров, который используется некоторым общемировым программным обеспечением.

Программное обеспечение для выбора
Что касается программного обеспечения для выбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для выбора в соответствии со своим типом пластины.
