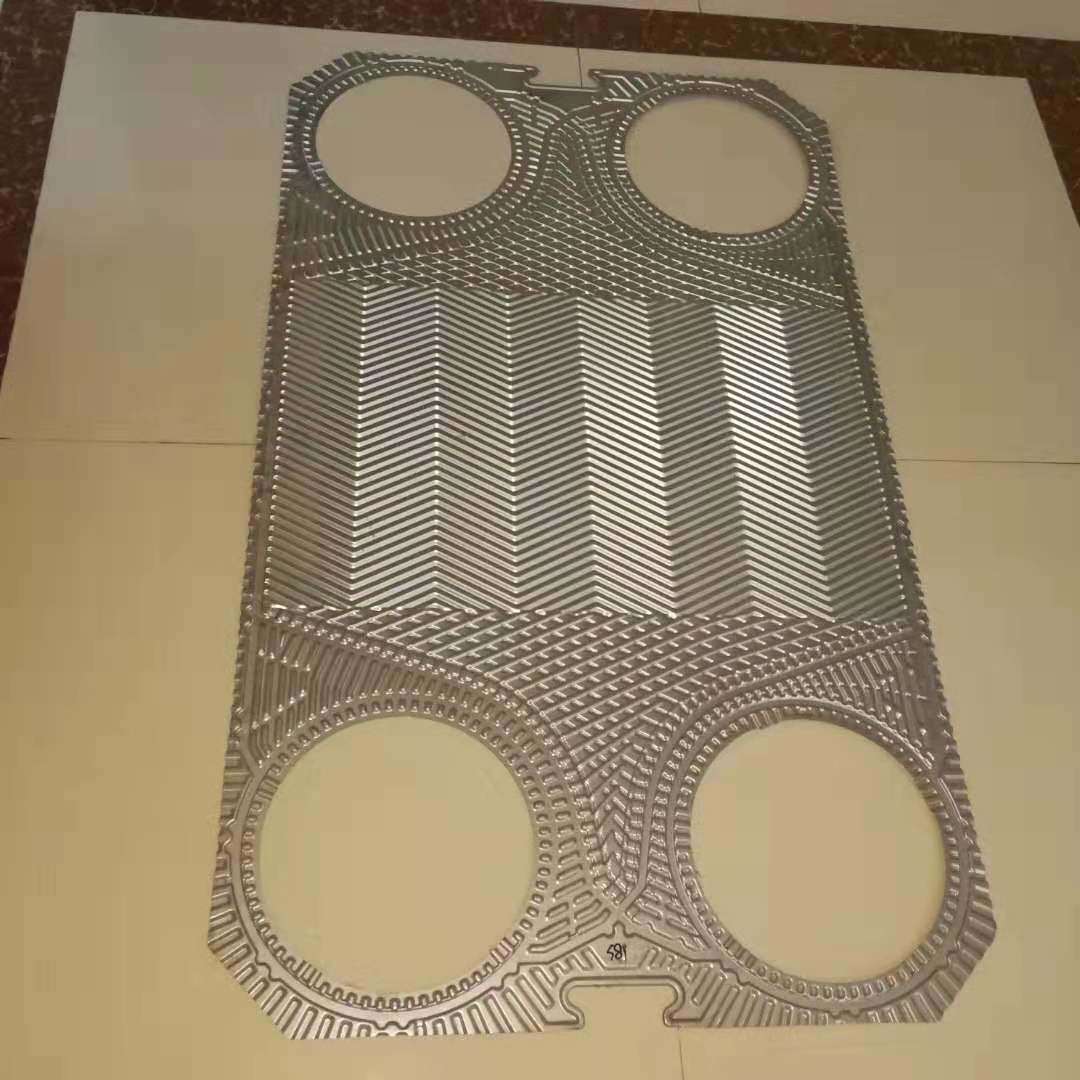

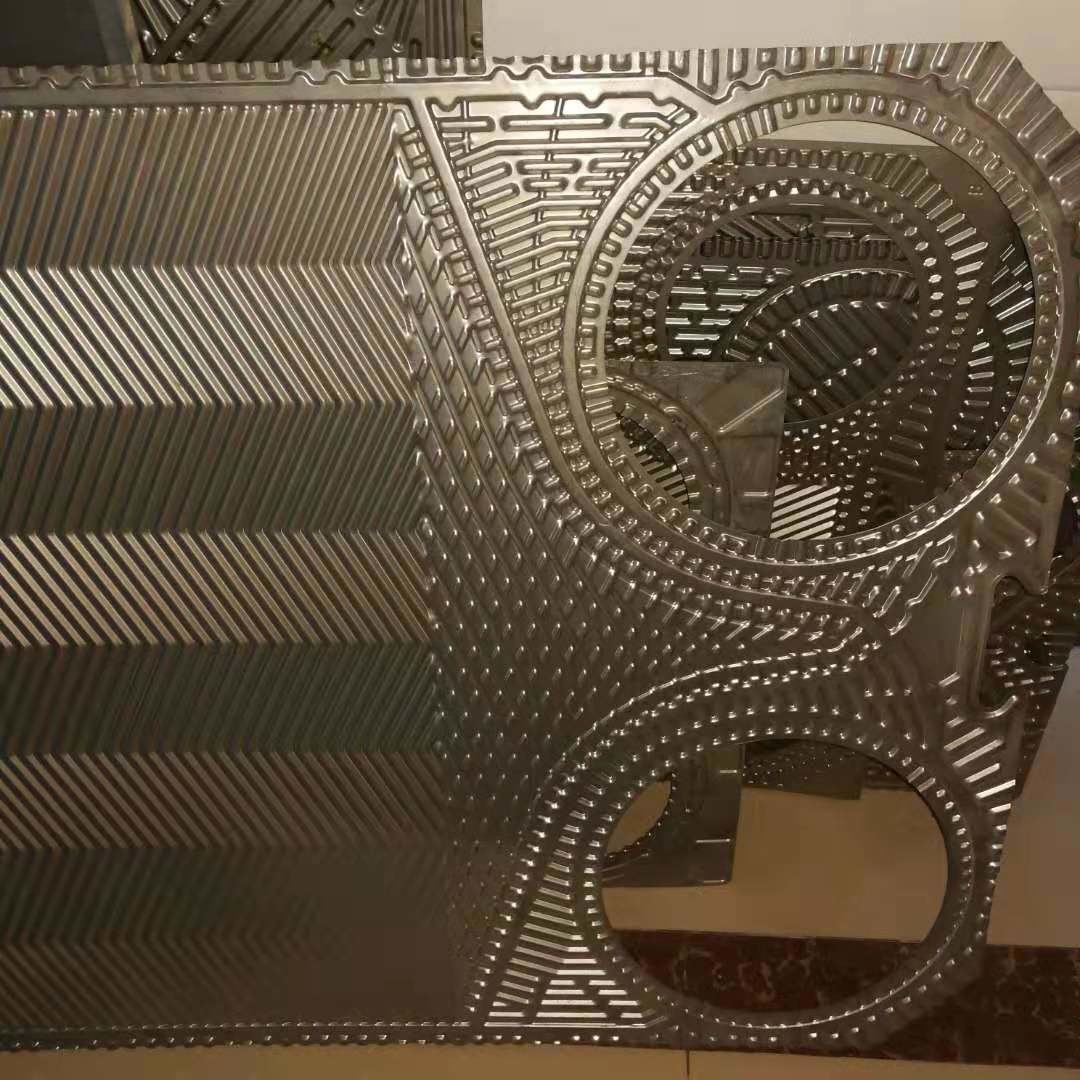

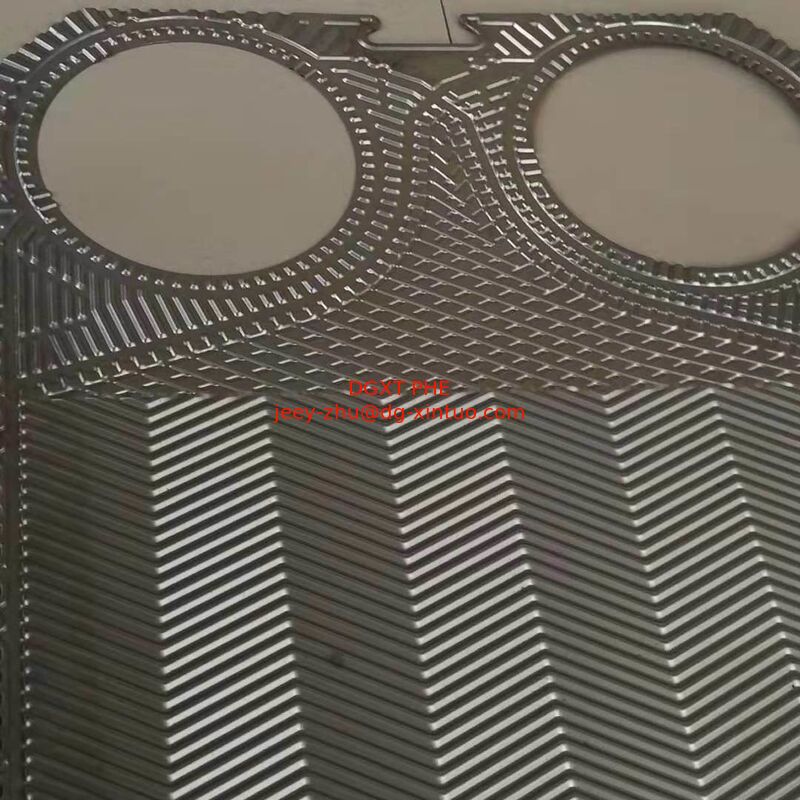

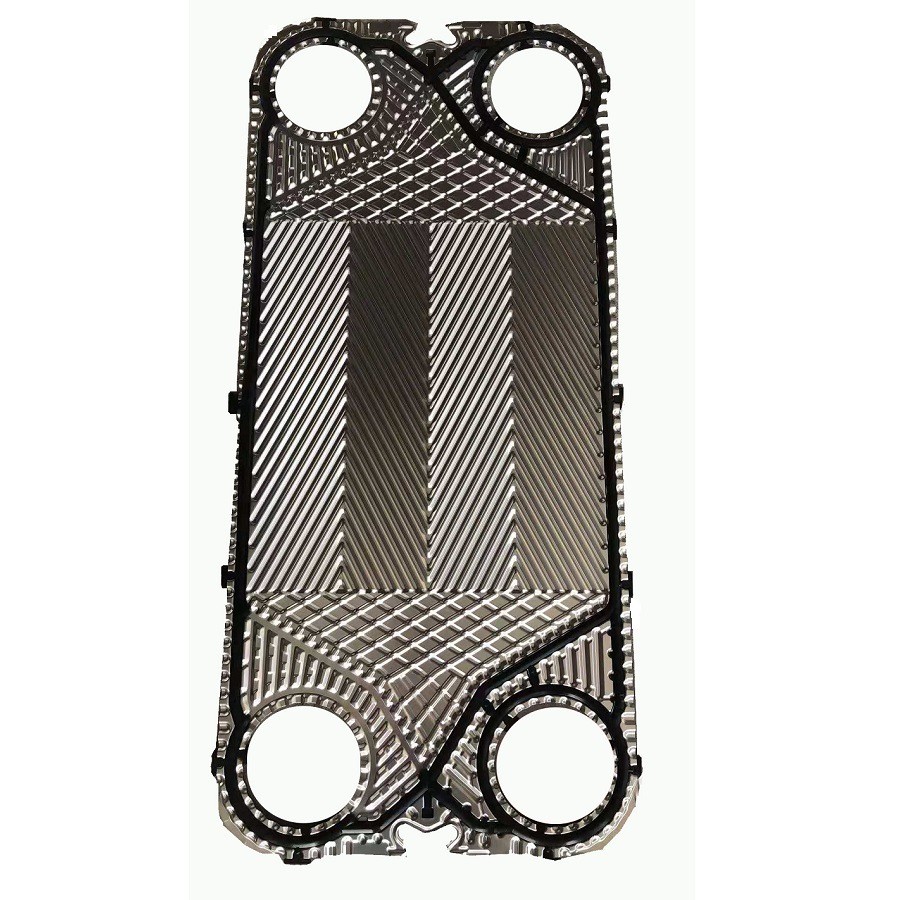

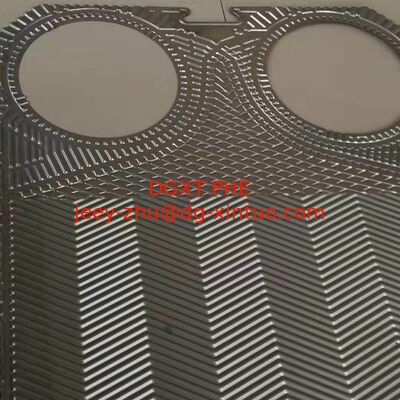

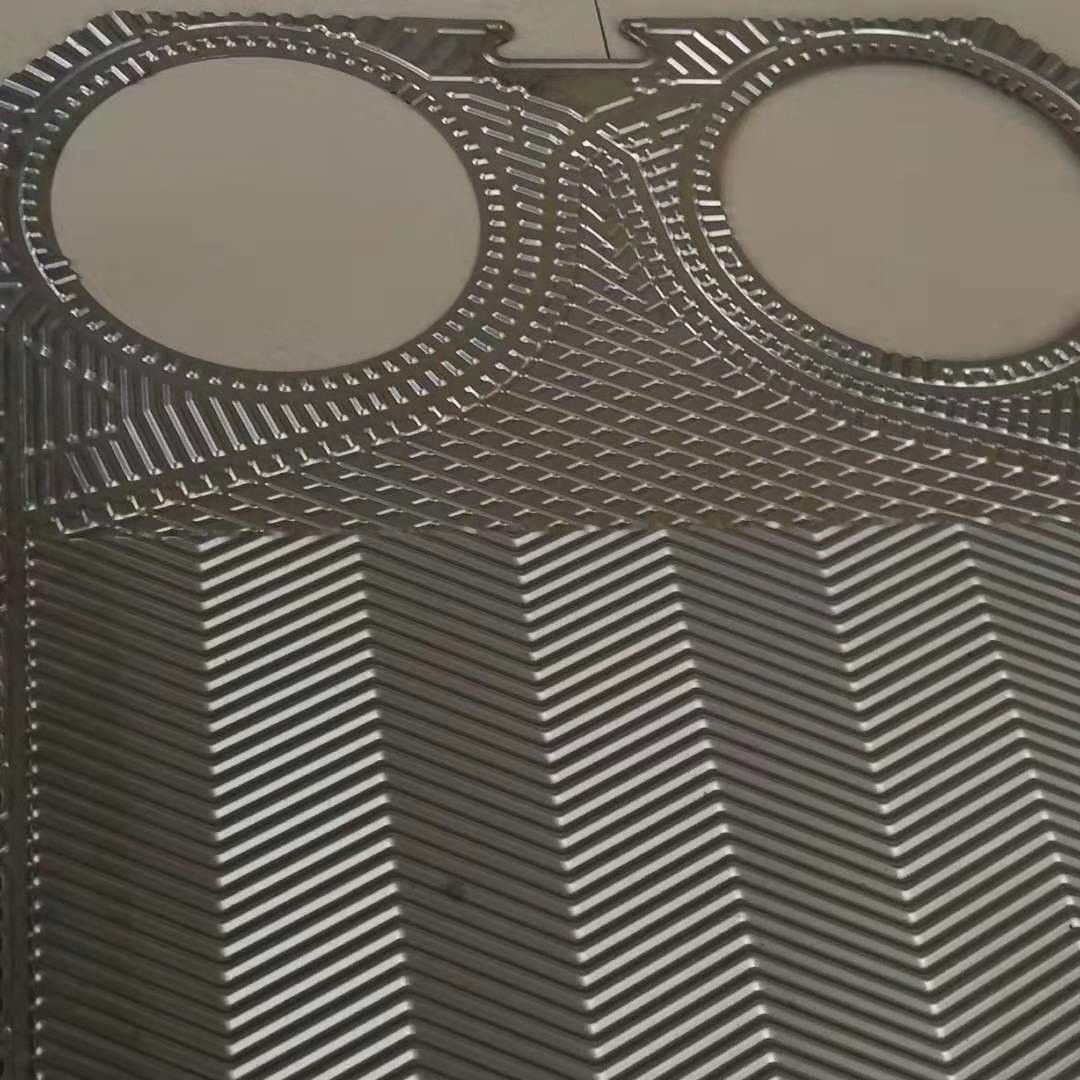

Оригинальные пластины теплообменника Sondex Fishbone, сменная пластина теплообменника на заказ

Пластины из рыбьей кости теплообменника

Многолетний опыт вдохновил на инновационные усовершенствования, позволившие создать непревзойденный дизайн пластин Fishbone. Проверенная временем конструкция пластин «рыбья кость» используется в большинстве пластинчатых теплообменников SONDEX.

Что это значит для вас?

Эта конструкция, разработанная для максимизации турбулентности даже при низких скоростях потока, обеспечивает беспрецедентную теплопередачу. Эта модель доказала свою эффективность в ходе тщательных испытаний и является выбором по умолчанию для пластинчатых теплообменников.

Варианты рисунка «рыбная кость» предназначены для создания разных уровней турбулентности, использования разного перепада давления и удовлетворения различных тепловых требований. Каждый вариант занимает определенную нишу или нацелен на определенный вид задач. Такая гибкость позволяет нам оптимально удовлетворить все ваши потребности в теплопередаче, независимо от области применения.

К особым характеристикам относятся усиленная система подвешивания для лучшего подвешивания, оптимизированная зона распределения, предотвращающая застойные зоны, максимальная площадь теплопередачи для обеспечения высокой производительности, а также уникальные прокладки Sonder Lock, которые обеспечивают правильное выравнивание пакета пластин в собранном теплообменнике.

Особенности и преимущества

Максимизированная площадь теплопередачи, точно настраиваемая для каждого применения, уменьшает общее количество пластин, необходимых для оптимальной производительности. Высокая эффективность позволяет повысить производительность и снизить энергопотребление.

Разработан для обеспечения равномерного распределения среды по всей пластине и предотвращения застойных зон, что позволяет максимально эффективно использовать перепад давления.

Уникальная система прокладок, которая предотвращает смещение пакета пластин и упрощает сборку. Специально разработанная канавка для прокладки сохраняет эластичность прокладки и увеличивает срок ее службы.

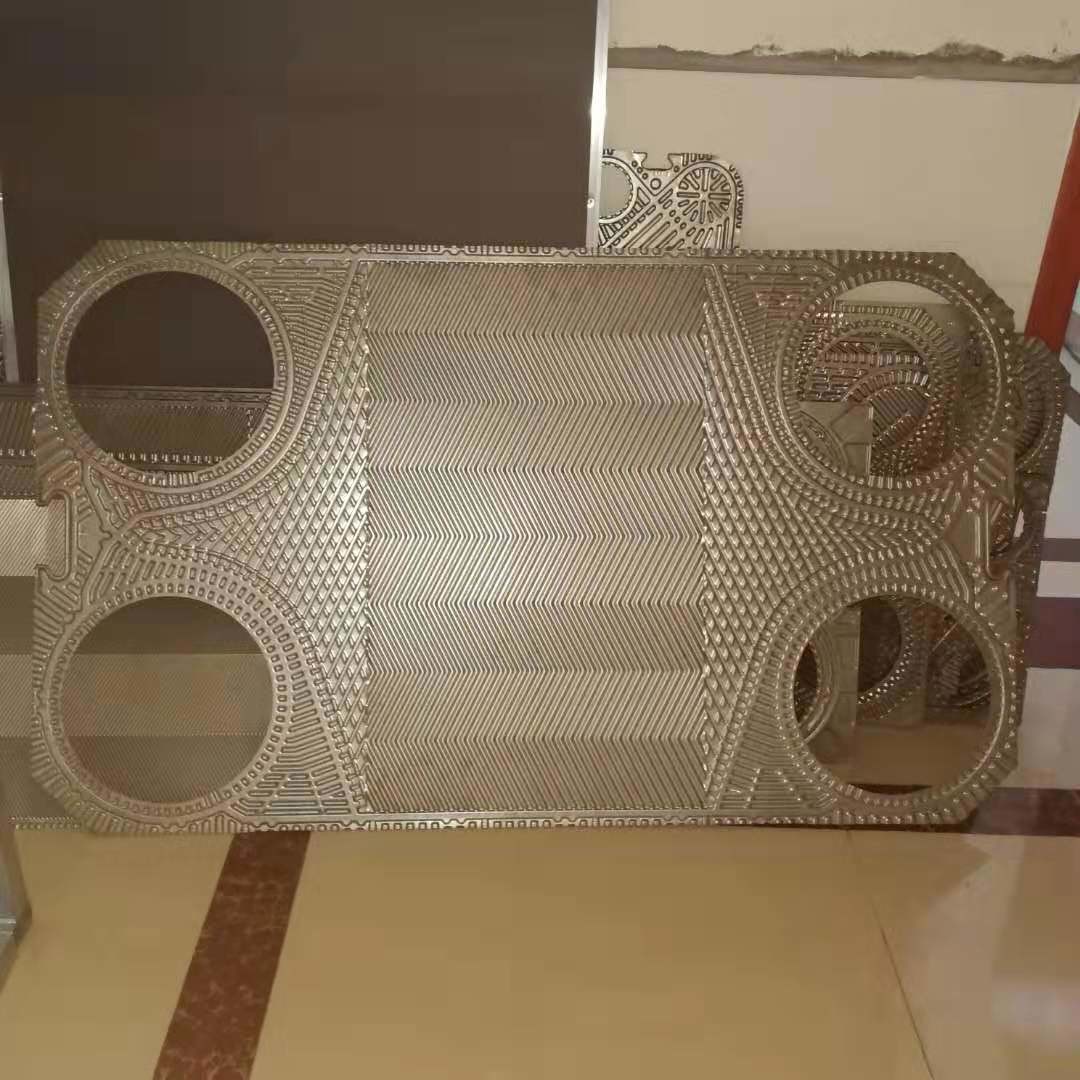

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 0

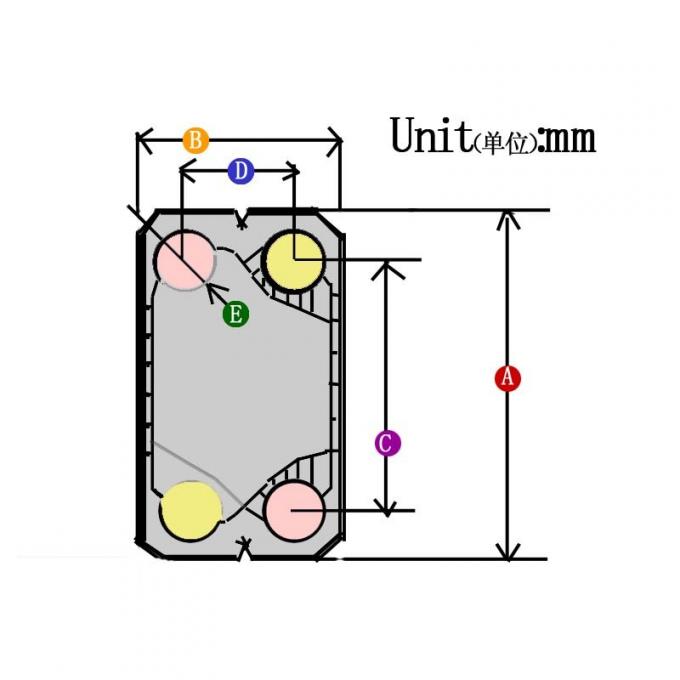

Модель	Глубокий (мм)	Е (мм)	К*Д(мм)	А*Б(мм)
S4A	2.35	φ28	381*70	449*140
S8A	2.35	φ28	656*70	724*140
С21А	2.6	φ101	719*225	882*378
С22А	4	φ101	719*225	882*378
С41А	2.6	φ147	890*296	1100*497
С42А	3,8	φ147	890*296	1100*497
С43	2.6	φ202	791*395	1062*659
S65	2.6	φ202	1091*395	1362*659
С100	2.6	φ202	1489*395	1760*659
S81	3,5	φ303	1079*480	1461*868
S121	3,5	φ303	1490*480	1872*868
С17	3	φ69	800*150	927*274
С14А	2.6	φ60	694*126	800*230
S7A	2.6	φ60	394*126	498*230
С20А	2.6	φ60	894*126	998*230
S9A	2.3	φ66	381*192	496*306
С19А	2.3	φ66	701*192	816*306
С31А	2.3	φ66	1050*192	1166*306
С37	3,5	φ81	1070*238	1212*380
С47	2.6	φ101	1365*225	1518*380
С188	3,5	φ303	2120*480	2505*868
С130	2.6	φ202	1891*395	2161*659
S113	2,7	φ250	1527*448	1848*758
С64	2.6	φ101	1770*225	1929*380
S62	2.6	φ147	1292*296	1505*500
S86	2.6	φ147	1694*296	1908*500
С110	2.6	φ147	2094*296	2304*500
С145	3,5	φ410	1410*660	1913*1160

Сопутствующие товары

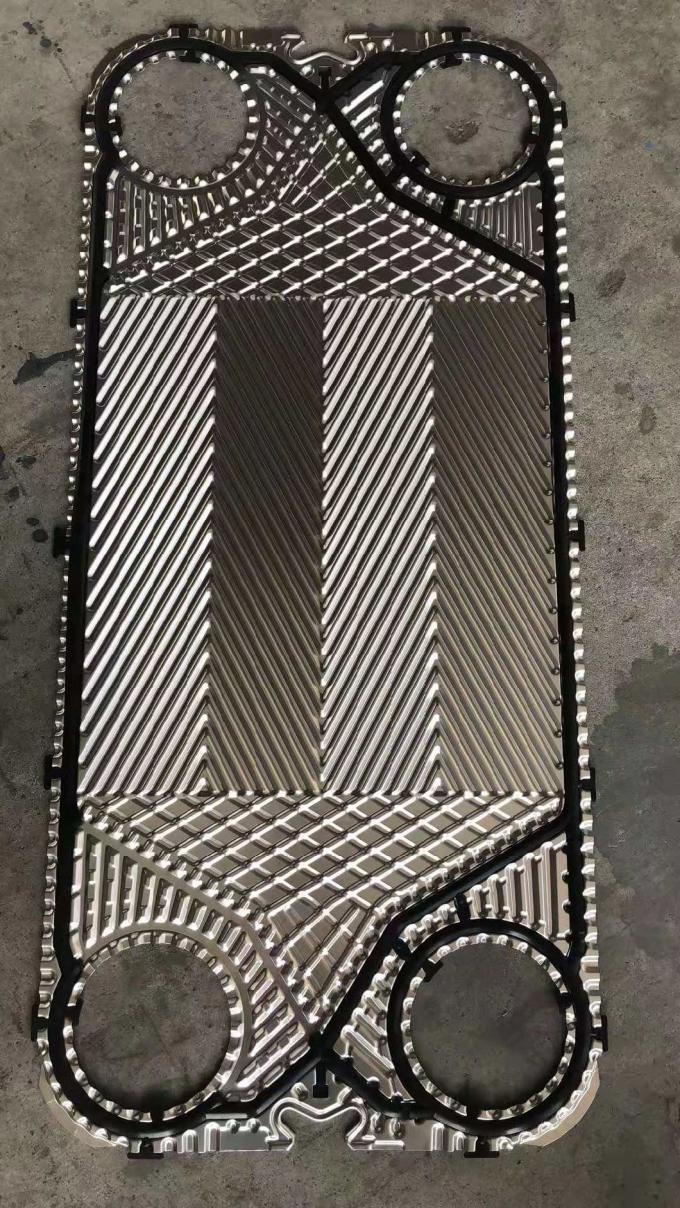

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 1

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 2

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 3

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 4

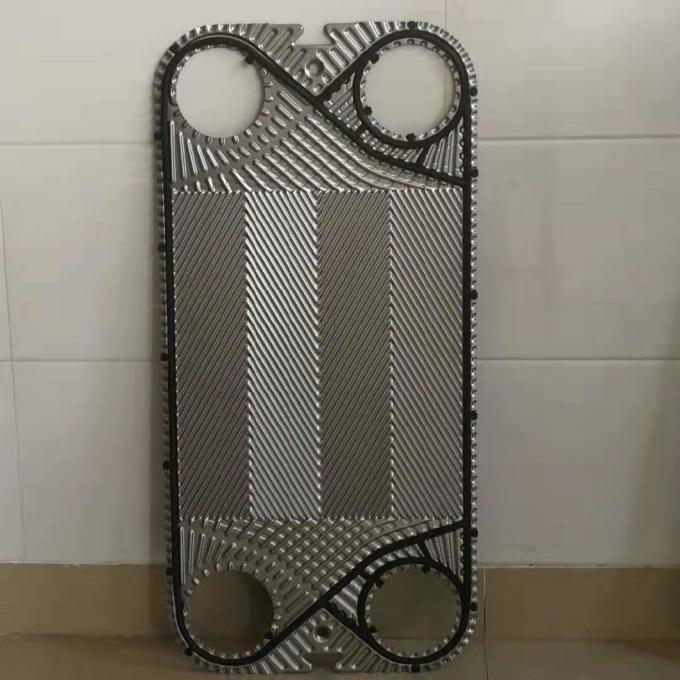

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 5

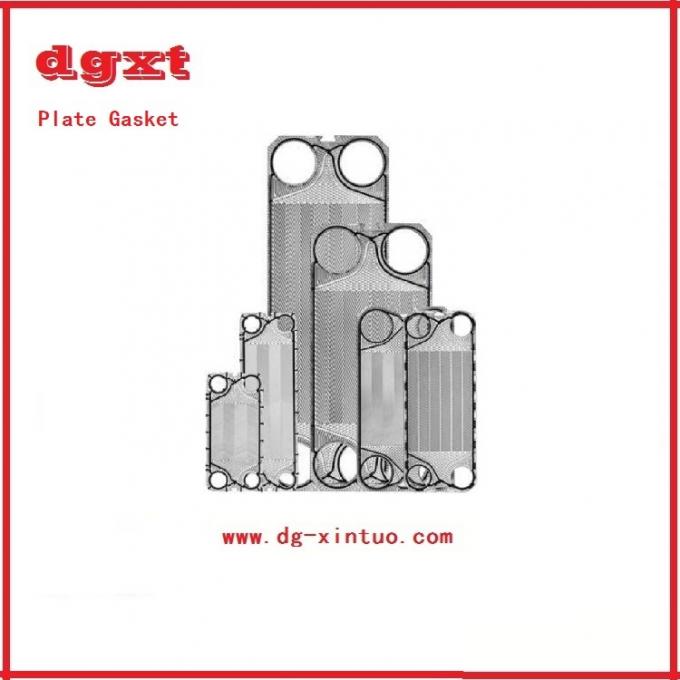

Sondex Original Plate Heat Exchanger Parts SSI316/0.5/ Титановый рыбьи кости теплообменник 6

Пластинчатый теплообменник нормального типа

Серия АПВ	A055 A085 H12 H17C H17G J060 J092 J107 J185 Sr1 Sr2 Sr3 Sr6 Sr14 Sr95 M60 M92 M107 U2 T4 N25 N35-C N35-G Q030D Q030E Q055 Q080 K34 K55 K71G R5-R R5-L N50 P105 P190 E201 RS3
Серия ГЕА	VT04P VT10F VT20-C VT20-G VT20P VT40-C VT40-G VT40P/M VT40P VT80-C VT80-G VT80M VT80P VT805 VT130F VT130K VT405 VT1306 VT2508 NT10 NT50T NT50X NT50M NT100T NT100M NT100X NT150S NT150L NT250S NT250L NT350S FA184 FE184 LWC100T N40 VT2508
Трантер серии	GXP018 GXP026 GXP042 GXP051 GXD012 GXD026 GXD042 GXD051 GXD060 GXD085 GXD145 GCD030 GCD054 GCP016 GCP026 GCP051 GFP050 GFP100 GLD013 S3/GFP030 S8/GFP080 GL13 GX12 GX13 GC26 GX26 GC30 GC42 GX42 GX51 GC51 GC54 GC60 GX60 GX100 GX180
Серия Викарб	V4 V8 VU8 V10 V13C V13G V20C V20G V28C V28G V45C V45G V60C V60G V60A V60B V85G V100A V100B V110A V130 V170 V280
Серия Сондекс	S4A S7A S8 S8A S14A S15 S19A S20 S20A S21 S21A S22 S27A S30 S35 S37 S37B S38 S39 S41 S41A S42 S43B S47B S50 S62 S64 S65B S65C S65G S81 S100B S121 S188 СФД13
Термоволновая серия	TL90SS TL90PP TL150SS TL150PP TL200PP TL200SS TL250SS TL250PP TL500SS TL500PP TL650SS TL650PP TL850PP TL850SS
Серия Хисака	LX00A LX10A LX20 LX20A LX30A LX40 LX40A LX50A UX01 UX10 UX10A UX20 UX20A UX30 UX30A UX40 UX40A UX80 UX90 RX10A RX11A RX30A RX70 SX40(41) SX40A EX11 EX15
Серия Функе	ФП04, ФП08, ФП10, ФП14, ФП20, ФП16, ФП22, ФП205, ФП31, ФП40, ФП50, ФП41, ФП60, ФП80

Обслуживаемые отрасли

Еда и напитки *
Этанол
Горное дело
Молочный
Охлаждение стали
Производство электростанций
Пивоварня
Петро Кемикал
Фармацевтика
Морской
Бумажная фабрика
Отопление и охлаждение - HVAC-
…многие другие

Ежедневные знания

Очистка прокладки, удаление грязи, старого клея, кусочков старой прокладки и, наконец, использование обезжиривающего агента для обезжиривания направляющей прокладки перед приклеиванием новой прокладки.

Если состояние вашего пластинчатого теплообменника превышает разумные затраты на ремонт, мы предлагаем новые блоки для полной замены.
Мы также проводим расчет и определение размеров пластинчатых теплообменников для новых проектов.

Пластинчатый теплообменник нормального типа

Модель бренда	СОНДЕКС	ТЕРМОВОЛНА	ГЕА	АПВ	ТРАНТЕР

ПТО	С4	TL90	ВТ4	H17	ГЛ-13

	S7	150 турецких лир	VT8	N35	ГК-16

	S8	TL250	ВТ10	Q030	GX-18

	С14	TL400	ВТ40	Q055	ГК-26

	С17	500 турецких лир	ВТ20	А055	GX-26

	С19	TL650	НТ100(Т/М/Х)	А085	GX-42

	С21	TL850	НТ150(С/Л)	J060	GX-51

	С22	100 турецких лир	НТ250(С/Л)	J092	ГК-51

	С47	TL210	НТ350С	J107	ГЦ-60

	С41	TL600	Н40Л	J185	GX-60

	С42	TL550			GX-91

	S62	TL750			GX-100

	S43 (Н.Э.)	TL800			GX-85

	S65	TL200			ГЛ-85

	С100				ГЛ-140

	S81				GX-140

	S121

	С188

Место происхождения:	Китай
Фирменное наименование:	DGXT
Сертификация:	FDA CE
Номер модели:	индивидуальный

Количество мин заказа:	1
Цена:	20USD
Упаковывая детали:	деревянный ящик
Время доставки:	8-10 дней
Условия оплаты:	ТТ
Поставка способности:	10000 в месяц

Модель №.:	S4A S7A S8 S8A S14A S15 S19A S20 S20A S21 S21A S22	Код ТН ВЭД:	84195000
Порт:	Шанхай, Китай	Производительность:	Устойчивый к давлению, термостойкий, коррозионностойкий
Материал:	Нержавеющая сталь	Транспортный пакет:	Стандартный экспортный деревянный ящик
Послепродажное обслуживание:	Онлайн-поддержка
