Добро пожаловать для запроса пластинчатого теплообменника, мы поставляем пластинчатый теплообменник на основе вашей рабочей ситуации проекта или чертежа изделия.
Стандартные материалы
Пластинчатый теплообменник для горячей воды
Функция пластинчатого теплообменника

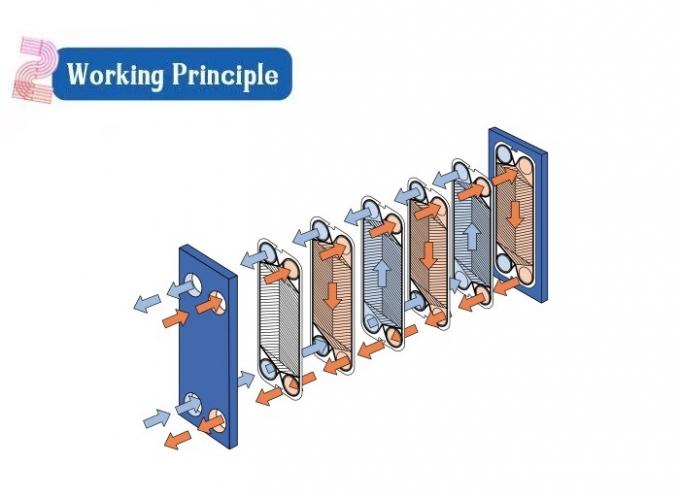

Пластинчатый теплообменник — это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчатого теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.

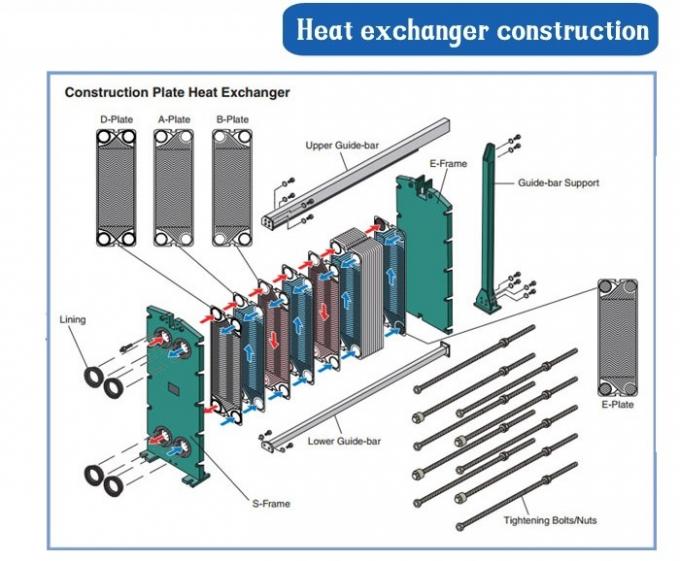

Пластины сжимаются с помощью стяжных болтов между неподвижной частью рамы (называемой головкой) и подвижной частью рамы (называемой ползуном).
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.

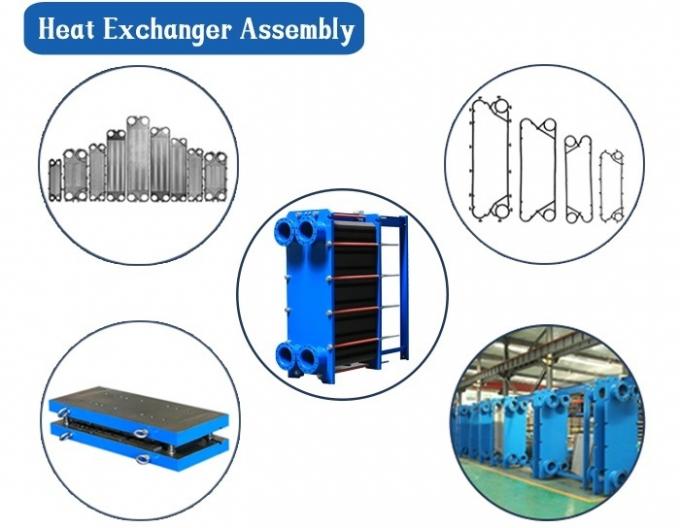

Конструкция пластинчатого теплообменника
Пластинчатый теплообменник спроектирован с однопроходным или многопроходным потоком, в зависимости от назначения. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения остаются на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах приближения. Другие факторы, такие как высота потолка здания или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Преимущества пластинчатых теплообменников
Легко снимать и чистить
Расширяемый
Высокая эффективность
Компактный размер
Близкая температура приближения
Множество функций в одном блоке
Меньшее загрязнение
Ниже стоимость
Особенности и преимущества
Оцените преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.
Применение
- Отрасль ОВК — например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения — например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
- Морская/оффшорная промышленность — например, охлаждение центрального масла и смазочного масла
- Молочная/пищевая/пищевая промышленность — например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
- Сахарная промышленность
- Биогазовая промышленность
- Целлюлозно-бумажная промышленность
- Тяжелая промышленность
- Горнодобывающая промышленность
- Нефтехимическая промышленность
- Химическая промышленность — например, рекуперация отходящего тепла из конденсатной воды

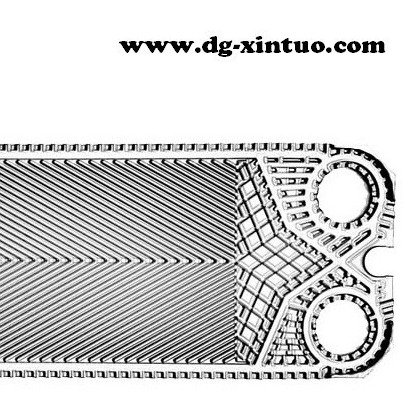

| Материал пластины |
Применимые жидкости |
| Нержавеющая сталь (SU304.316 и т. д.) |
Чистая вода, речная вода, пищевое масло, минеральное масло |
| Нержавеющая сталь и Ti, Ti-Pd |
Морская вода, соленая вода, солевые соединения |
| 20Cr, 18Ni, SMO |
Разбавленная серная кислота, водный раствор солей,
Неорганический раствор |
| Никель |
Высокотемпературный и высококонцентрированный каустик |
| Хастеллой |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
| Уплотнительный материал: |
Адаптация температуры |
Подходит для жидкости |
| NBR |
-15~+120°C |
Вода, морская вода, пищевое масло, соленая вода |
| HNBR |
-15~+140°C |
Высокотемпературное минеральное масло, высокотемпературная вода |
| EPDM |
-25~+170°C |
Горячая вода, водяной пар, кислота, щелочь |
| Viton |
-5~+130°C |
Кислота, щелочь, жидкость |
|
|
|
FP04
|
FP16
|
FP31
|
FP60
|
FP112
|
|
FP08
|
FP22
|
FP40
|
FP80
|
FP405
|
|
FP05
|
FP14
|
FP50
|
FP42
|
FP70
|
|
FP09
|
FP20
|
FP71
|
FP62
|
FP100
|
|
FP10
|
FP205
|
FP41
|
FP82
|
FP130
|
|
Замена модели Tranter
|
|
GC008
|
GC26
|
GC51
|
GX64
|
GX205
|
|
GL13
|
GX26
|
GC60
|
GX91
|
|
|
GX12
|
GX42
|
GX60
|
GX118
|
|
|
GX18
|
GC50
|
GX100
|
GX85
|
|
|
GC16
|
GX51
|
GX140
|
GX145
|
|
|
|
|
T4
|
N35
|
Q030D
|
A145
|
M060
|
R5
|
R10
|
B134
|
TR9AL
|
K55
|
|
H12
|
N50
|
Q055D
|
J060
|
M092
|
SR6GL
|
R14
|
B158
|
TR9AV
|
K71
|
|
H12 Генератор воды
|
Q030E
|
Q080D
|
J092
|
M107
|
SR6AG
|
SR14AP
|
B205
|
TR9GN
|
|
|
H17
|
Q055E
|
A055
|
J107
|
SR2
|
R8GI
|
B063
|
P105
|
TR9GL
|
|
|
N25
|
Q080E
|
A085
|
J185
|
SR3
|
SR9
|
B110
|
P190
|
K34
|
|
|
|
|
S4A
|
S7 Glued
|
S31A
|
SK27
|
S63
|
S100
|
S121
|
S62
|
SF123
|
S130Glued
|
|
S8A
|
S20 Glued
|
S17
|
S37
|
S43H
|
S100
|
S188
|
S86
|
SF160
|
SFD13
|
|
S7A
|
S16B
|
S21
|
S41
|
S43A
|
S47
|
S81
|
S110
|
S43Glued
|
SFD22
|
|
S14A
|
S9A
|
S21A
|
S41A
|
S43
|
S64
|
S121
|
S113G
|
S65Glued
|
SFD23
|
|
S20A
|
S19A
|
S22
|
S42
|
S65
|
S81
|
S188
|
S201G
|
S100Glued
|
SFD35
|
|
|
|
VT04
|
VT40
|
VT80
|
NT50M
|
NT150L
|
NT350S
|
|
VT10
|
VT40(M)
|
VT80(M)
|
NT50X
|
NT150S
|
NT350M
|
|
VT20
|
VT405P
|
VT805
|
NT100T
|
NT250S
|
FA184
|
|
VT205
|
AT405
|
VT2508
|
NT100M
|
NT250M
|
N40
|
|
VT20P
|
VT405
|
NT50T
|
NT100X
|
NT250L
|
|
|
|
|
V2
|
V20
|
V100
|
V280
|
|
V4
|
V28
|
V110
|
|
|
V8
|
V45
|
V130
|
|
|
V13
|
V60
|
V170
|
|
|
|
|
Sigma13
|
Sigma48
|
Sigma35
|
Sigma66
|
G33
|
|
Sigma26
|
Sigma49X(39X)
|
Sigma55
|
Sigma106
|
|
|
Sigma27
|
Sigma25 light
|
Sigma56
|
Sigma136
|
|
|
Sigma36
|
Sigma35 light
|
Sigma76
|
Sigma156
|
|
|
Sigma37
|
Sigma25
|
Sigma96
|
Sigma90
|
|
|
|
|
TL50P
|
TL200P
|
TL500P
|
TL650S
|
|
TL90P
|
TL400P
|
TL250S
|
TL850S
|
|
TL150P
|
TL200S
|
TL500S
|
|
|
TL90S
|
TL400S
|
TL650P
|
|
|
TL150S
|
TL250P
|
LT850P
|
|
|
|
|
CX70
|
UX80
|
LX22
|
|
UX07
|
UX90
|
LX226
|
|
UX10A
|
RX135A
|
LX325
|
|
UX20
|
RX715
|
LX526A
|
|
UX40
|
LX10A
|
|
