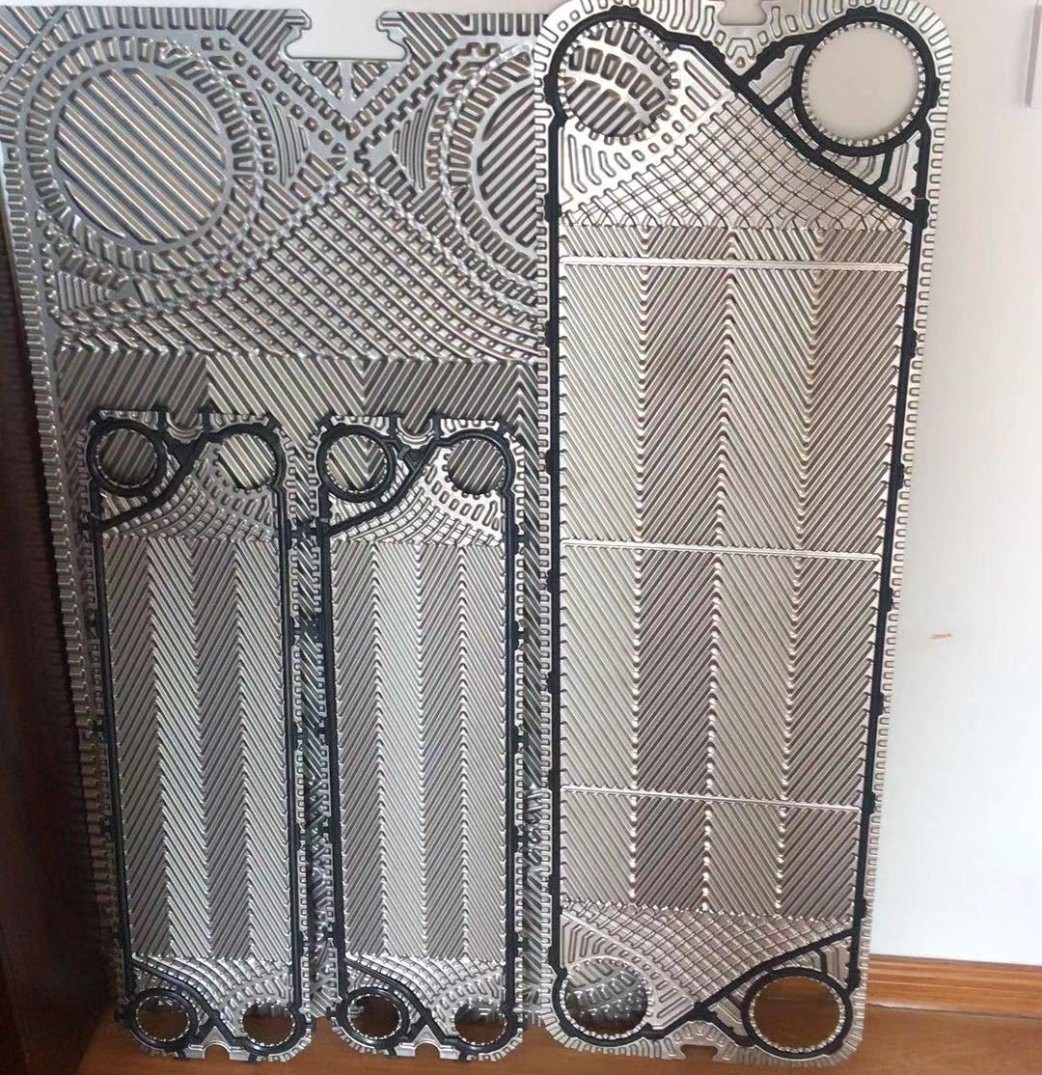

Пластина теплообменника Sondex для промышленных пластинчатых теплообменников

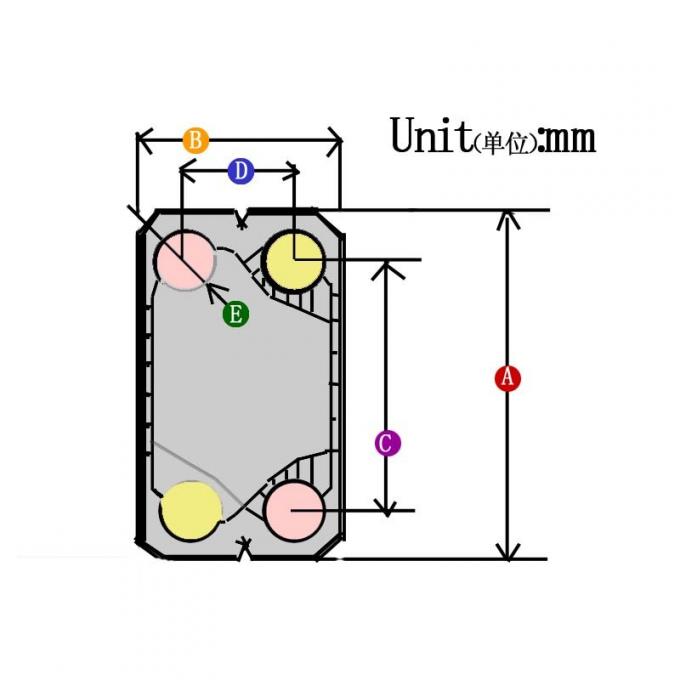

Модель	Глубина (мм)	E (мм)	C*D (мм)	A*B (мм)
S4A	2.35	Ø28	381*70	449*140
S8A	2.35	Ø28	656*70	724*140
S21A	2.6	Ø101	719*225	882*378
S22A	4	Ø101	719*225	882*378
S41A	2.6	Ø147	890*296	1100*497
S42A	3.8	Ø147	890*296	1100*497
S43	2.6	Ø202	791*395	1062*659
S65	2.6	Ø202	1091*395	1362*659
S100	2.6	Ø202	1489*395	1760*659
S81	3.5	Ø303	1079*480	1461*868
S121	3.5	Ø303	1490*480	1872*868
S17	3	Ø69	800*150	927*274
S14A	2.6	Ø60	694*126	800*230
S7A	2.6	Ø60	394*126	498*230
S20A	2.6	Ø60	894*126	998*230
S9A	2.3	Ø66	381*192	496*306
S19A	2.3	Ø66	701*192	816*306
S31A	2.3	Ø66	1050*192	1166*306
S37	3.5	Ø81	1070*238	1212*380
S47	2.6	Ø101	1365*225	1518*380
S188	3.5	Ø303	2120*480	2505*868
S130	2.6	Ø202	1891*395	2161*659
S113	2.7	Ø250	1527*448	1848*758
S64	2.6	Ø101	1770*225	1929*380
S62	2.6	Ø147	1292*296	1505*500
S86	2.6	Ø147	1694*296	1908*500
S110	2.6	Ø147	2094*296	2304*500
S145	3.5	Ø410	1410*660	1913*1160

Полный ассортимент пластин брендов для теплообменников энергетической промышленности

Прокладки для пластинчатых теплообменников Sondex

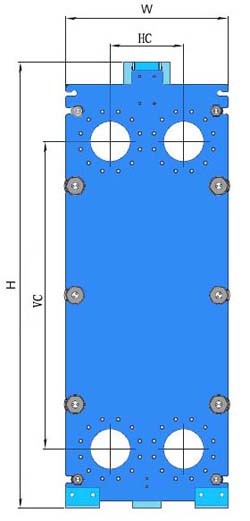

Модель	S4A Hang-om	S15	S8 Sondersnap	S8A Hang-on	S14A Hang-on	S7A Hang-on
HC=мм	70	126		70	126	126
VC=мм	381	694		656	694	394

Модель	S19A	S20	S20A Hang-on	S21 Sonderlock	S21A Hand-on	S22 Sonderlock
HC=мм	192	126	126	225	225	225
VC=мм	700	894	894	719	719	719

Модель	S121	S30	S35	S37 Sonderlock	S38 Sondersnap	S39
HC=мм	480	202	283	238		202
VC=мм	1490	950	800	1441		1150

Модель	S41	S41A	S43 Sonderlock	S47 Sonderlock	S50	S62 Sonderlock
HC=мм	296	296	395	225	202	296
VC=мм	890	890	791	1365	1450	1292

Модель	S64 Sonderlock	S65	S65 Sonderlock	S81	S100 Sonderlock	S120
HC=мм	225	395	395	480	395	480
VC=мм	1771	1091	1091	1080	1489	1490

Введение в продукт:

1. Металлический материал: 304/316/Титан /254 SMO/Сплав C-276/904L, OEM приветствуется
2. Прокладки: Нитрил - EPDM - FKM
3. Применение: Теплообменник Высокоэффективный нагрев и охлаждение

Справочник по выбору материала пластин теплообменника:

Материал пластины	Применяемая жидкость
Нержавеющая сталь (304, 316)	Чистая вода, дистиллированная вода, пищевое масло, минеральное масло
(Ti, Ti-Pa)	Морская вода, соленая вода, солевые соединения
20Cr, 18Ni, 6Mo (2455Mo)	Разбавленная серная кислота, разбавленный сульфат, водный раствор органических веществ
(Ni)	Высокотемпературный и высококонцентрированный каустик натрия
HASTELLOY (C276, D25, B2G)	Концентрированная серная кислота, соляная кислота и фосфорная кислота

Справочник по выбору материала прокладок теплообменника:

Уплотнительный материал:	Применяемая температура	Подходящая жидкость
NBR	-15~+120°C	Вода, морская вода, пищевое масло, соленая вода
HNBR	-15~+140°C	Высокотемпературное минеральное масло, высокотемпературная вода
EPDM	-25~+170°C	Горячая вода, пар, кислота, щелочь
Viton	-5~+130°C	Кислота, щелочь, жидкость

Мы поставляем все виды запасных пластин и прокладок для теплообменников, а также услуги по полному комплектованию машин.

APV Серия	A055 A085 H12 H17C H17G J060 J092 J107 J185 Sr1 Sr2 Sr3 Sr6 Sr14 Sr95 M60 M92 M107 U2 T4 N25 N35-C N35-G Q030D Q030E Q055 Q080 K34 K55 K71G R5-R R5-L N50 P105 P190 E201 RS3
GEA Серия	VT04P VT10F VT20-C VT20-G VT20P VT40-C VT40-G VT40P/M VT40P VT80-C VT80-G VT80M VT80P VT805 VT130F VT130K VT405 VT1306 VT2508 NT10 NT50T NT50X NT50M NT100T NT100M NT100X NT150S NT150L NT250S NT250L NT350S FA184 FE184 LWC100T N40 VT2508
Tranter Серия	GXP018 GXP026 GXP042 GXP051 GXD012 GXD026 GXD042 GXD051 GXD060 GXD085 GXD145 GCD030 GCD054 GCP016 GCP026 GCP051 GFP050 GFP100 GLD013 S3/GFP030 S8/GFP080 GL13 GX12 GX13 GC26 GX26 GC30 GC42 GX42 GX51 GC51 GC54 GC60 GX60 GX100 GX180
Vicarb Серия	V4 V8 VU8 V10 V13C V13G V20C V20G V28C V28G V45C V45G V60C V60G V60A V60B V85G V100A V100B V110A V130 V170 V280
Sondex Серия	S4A S7A S8 S8A S14A S15 S19A S20 S20A S21 S21A S22 S27A S30 S35 S37 S37B S38 S39 S41 S41A S42 S43B S47B S50 S62 S64 S65B S65C S65G S81 S100B S121 S188 SFD13
Thermowave Серия	TL90SS TL90PP TL150SS TL150PP TL200PP TL200SS TL250SS TL250PP TL500SS TL500PP TL650SS TL650PP TL850PP TL850SS
Hisaka Серия	LX00A LX10A LX20 LX20A LX30A LX40 LX40A LX50A UX01 UX10 UX10A UX20 UX20A UX30 UX30A UX40 UX40A UX80 UX90 RX10A RX11A RX30A RX70 SX40(41) SX40A EX11 EX15
Funke Серия	FP04,FP08,FP10,FP14,FP20,FP16,FP22,FP205,FP31,FP40,FP50,FP41,FP60,FP80

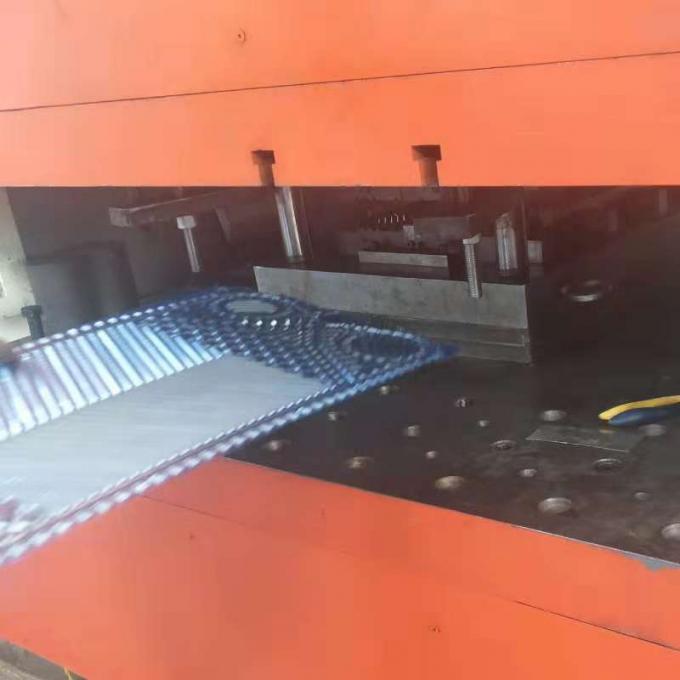

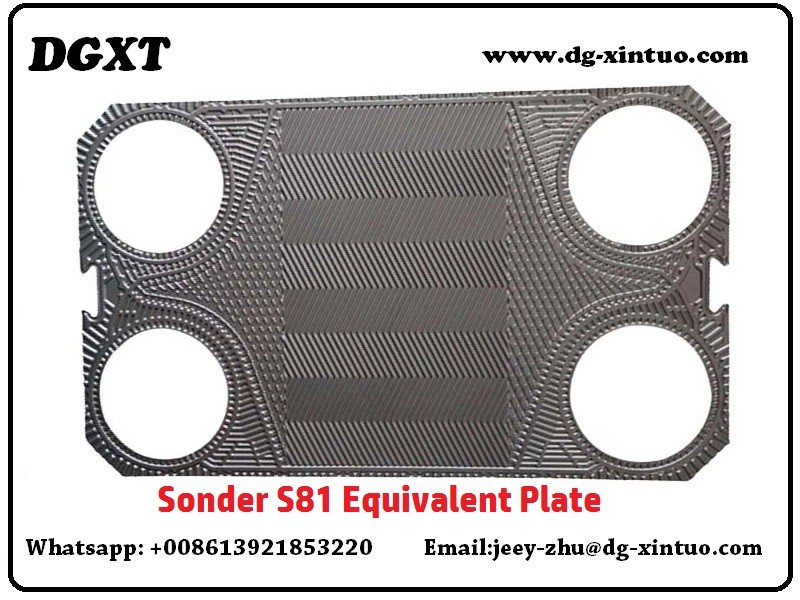

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 2

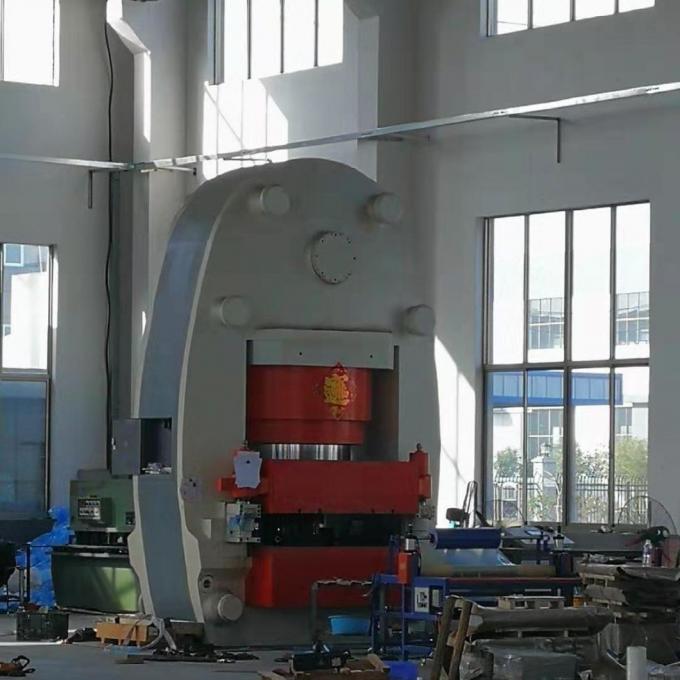

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 3

Больше наших продуктов:

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 4

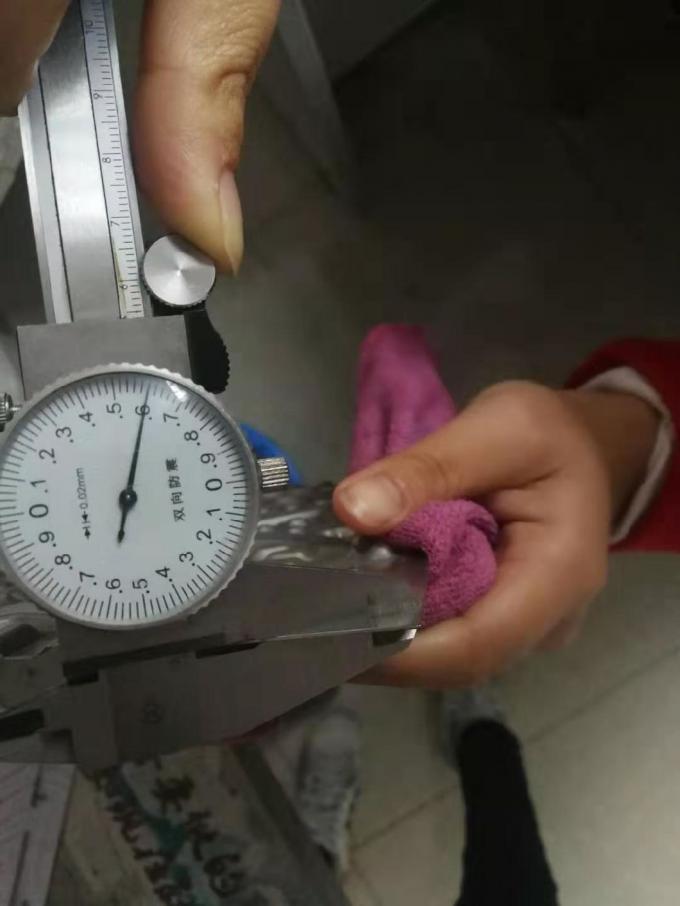

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 5

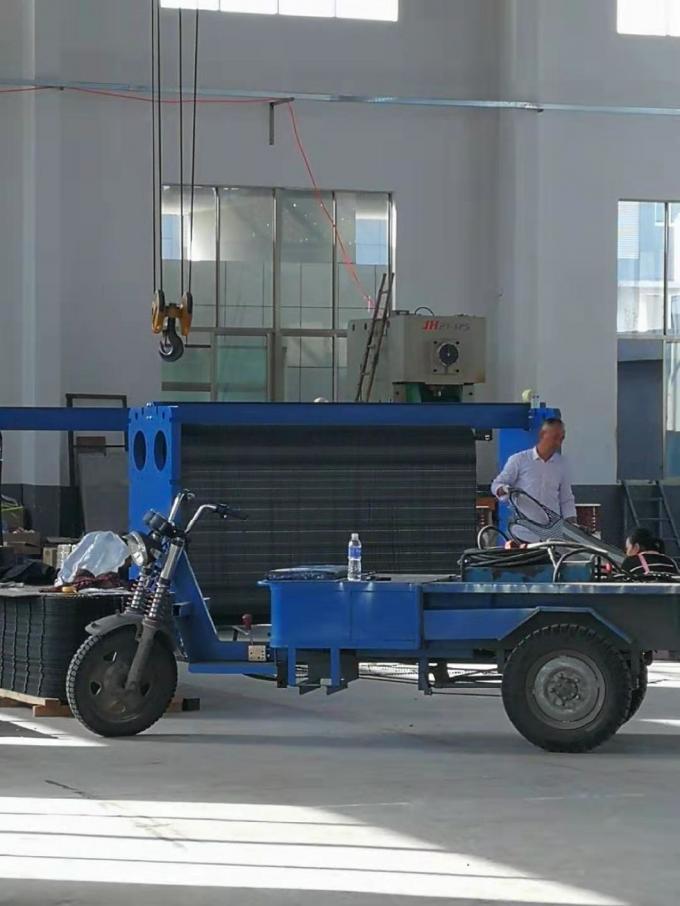

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 6

Эквивалентная пластина теплообменника Sondex S188 /S81 для промышленных теплообменников 7

Место происхождения:	Китай
Фирменное наименование:	DGXT
Сертификация:	FDA CE
Номер модели:	индивидуальный

Количество мин заказа:	1
Цена:	50-99 Pieces / US $19.5 \| 100-199 Pieces / US $18.5 \| 200-299 Pieces / US $18 \| 300+ Pieces / US $17.6
Упаковывая детали:	деревянный ящик
Время доставки:	8-10 дней
Условия оплаты:	ТТ
Поставка способности:	10000 в месяц

Модель №.:	Сондекс S188/S81	Прокладка материала:	NBR/EPDM/Витон-а/Витон-G
Код ТН ВЭД:	84195000	Порт:	Шанхай, Китай
Производительность:	Устойчивый к давлению, термостойкий, коррозионностойкий	Материал:	Нержавеющая сталь
Материал пластины:	304/316/Титан/254 Smo/Сплав C-276/904L OEM Wel	Послепродажное обслуживание:	Онлайн-поддержка
