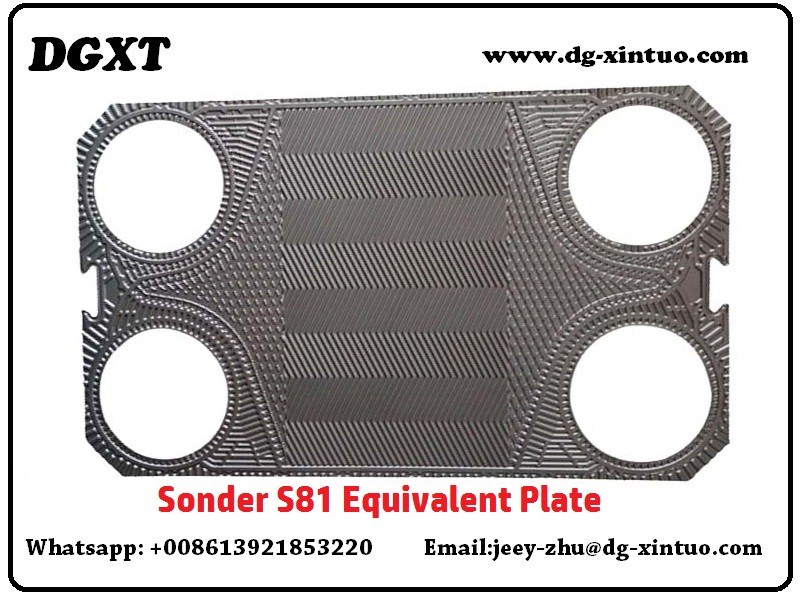

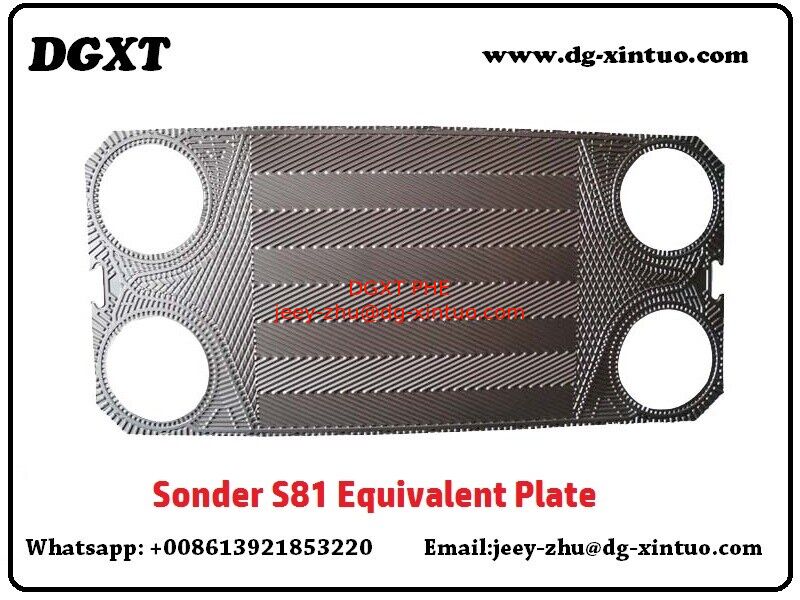

Пластина теплообменника Sondex S81 для промышленного теплообменника

Модель	Глубина ((мм)	E ((mm)	C*D(мм)	A*B(мм)
S4A	2.35	φ28	381*70	449*140
S8A	2.35	φ28	656*70	724*140
S21A	2.6	φ101	719*225	882*378
S22A	4	φ101	719*225	882*378
S41A	2.6	φ147	890*296	1100*497
S42A	3.8	φ147	890*296	1100*497
С43	2.6	φ202	791*395	1062*659
S65	2.6	φ202	1091*395	1362*659
S100	2.6	φ202	1489*395	1760*659
S81	3.5	φ303	1079*480	1461*868
S121	3.5	φ303	1490*480	1872*868
S17	3	φ69	800*150	927*274
S14A	2.6	φ60	694*126	800*230
S7A	2.6	φ60	394*126	498*230
S20A	2.6	φ60	894*126	998*230
S9A	2.3	φ66	381*192	496*306
S19A	2.3	φ66	701*192	816*306
S31A	2.3	φ66	1050*192	1166*306
S37	3.5	φ81	1070*238	1212*380
S47	2.6	φ101	1365*225	1518*380
S188	3.5	φ303	2120*480	2505*868
S130	2.6	φ202	1891*395	2161*659
S113	2.7	φ250	1527*448	1848*758
S64	2.6	φ101	1770*225	1929*380
S62	2.6	φ147	1292*296	1505*500
S86	2.6	φ147	1694*296	1908*500
S110	2.6	φ147	2094*296	2304*500
S145	3.5	φ410	1410*660	1913*1160

Полный ассортимент марок пластинки для теплообменника электроэнергетики

Прокладки для теплообменника Sondex Plate
Модель	S4A - подвеска	S15	S8 Sondersnap	S8A Застрял	S14A Задержка	S7A Застрял
HC=мм	70	126		70	126	126
VC=мм	381	694		656	694	394

Модель	S19A	S20	S20A Задержка	S21 Зондролок	S21A Ручная работа	S22 Зондерлок
HC=мм	192	126	126	225	225	225
VC=мм	700	894	894	719	719	719

Модель	S121	S30	S35	S37 Зандерлок	S38 Сондэрснап	S39
HC=мм	480	202	283	238		202
VC=мм	1490	950	800	1441		1150

Модель	S41	S41A	S43 Зондерлокировка	S47 Зандерлок	S50	S62 Зондерлок
HC=мм	296	296	395	225	202	296
VC=мм	890	890	791	1365	1450	1292

Модель	S64 Зандерлок	S65	S65 Sonderlock	S81	S100 Sonderlock	S120
HC=мм	225	395	395	480	395	480
VC=мм	1771	1091	1091	1080	1489	1490

Введение продукта:

1Металлический материал: 304/316/Титаний /254 SMO/Сплав C-276/904L
2. Прокладки:Нитрил-EPDM-FKM
3Применение: теплообменникВысокоэффективное отопление и охлаждение

Материал пластинки теплообменника Выберите ссылку:

Материалы из пластин	Приспособить жидкость
Нержавеющая сталь ((304,316)	Чистая вода, стволовая вода, пищевое масло, минеральное масло
(Ти, Ти-Па)	Морская вода,соленая вода,соляные соединения
20Cr,18Ni,6Mo ((2455Mo)	Разбавленная серная кислота, разбавленный сульфат, органический водный раствор
(Ni)	Каустический натрий высокой температуры и высокой концентрации
HASTELLOY ((C276,D25,B2G)	Концентрированная серная кислота, соляная кислота и фосфорная кислота

Теплообменник Плиты прокладки Материал Выберите ссылку:

Материал уплотнения:	адаптировать температуру	Подходит для жидкости
NBR	-15 ~ + 120oC	Вода, морская вода, масло для приготовления пищи, соленая вода
HNBR	-15 ~ + 140oC	Высокотемпературное минеральное масло, высокотемпературная вода
EPDM	-25 ~ +170oC	Горячая вода, водяной пар, кислота, щелочи
Витон	-5~+130oC	Кислота, щелочи, жидкость

Мы поставляем все виды теплообменников, замены плит и уплотнений, обслуживание машин.

ПДВ Серия	А055 А085 H12 H17C H17G J060 J092 J107 J185 Sr1 Sr2 Sr3 Sr6 Sr14 Sr95 M60 M92 M107 U2 T4 N25 N35-C N35-G Q030D Q030E Q055 Q080 K34 K55 K71G R5-R R5-L N50 P105 P190 E201 RS3
Серия GEA	VT04P VT10F VT20-C VT20-G VT20P VT40-C VT40-G VT40P/M VT40P VT80-C VT80-G VT80M VT80P VT805 VT130F VT130K VT405 VT1306 VT2508 NT10 NT50T NT50X NT50M NT100T NT100M NT100X NT150S NT150L NT250S NT250L NT350S FA184 FE184 LWC100T N40 VT2508
Серия Tranter	GXP018 GXP026 GXP042 GXP051 GXD012 GXD026 GXD042 GXD051 GXD060 GXD085 GXD145 GCD030 GCD054 GCP016 GCP026 GCP051 GFP050 GFP100 GLD013 S3/GFP030 S8/GFP080 GL13 GX12 GX13 GC26 GX26 GC30 GC42 GX42 GX51 GC51 GC54 GC60 GX60 GX100 GX180
Серия викарбов	V4 V8 VU8 V10 V13C V13G V20C V20G V28C V28G V45C V45G V60C V60G V60A V60B V85G V100A
Серия Sondex	S4A S7A S8 S8A S14A S15 S19A S20 S20A S21 S21 S22 S27A S30 S35 S37 S37B S38 S39 S41 S41A S42 S43B S47B S50 S62 S64 S65B S65C S65G S81 S100B S121 S188 SFD13
Термоволновая серия	Ограничения, предусмотренные в пункте 1 настоящей статьи, не распространяются на услуги, предоставляемые в соответствии с законодательством.
Серия Хисака	LX00A LX10A LX20 LX20A LX30A LX40 LX40A LX50A UX01 UX10 UX10A UX20 UX20A UX30 UX30 UX40 UX40 UX80 UX90 RX10A RX11A RX30A RX70 SX40(41) SX40A EX11 EX15
Серия Фанке	FP04,FP08,FP10,FP14,FP20,FP16,FP22,FP205,FP31,FP40,FP50,FP41,FP60,FP80

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 2

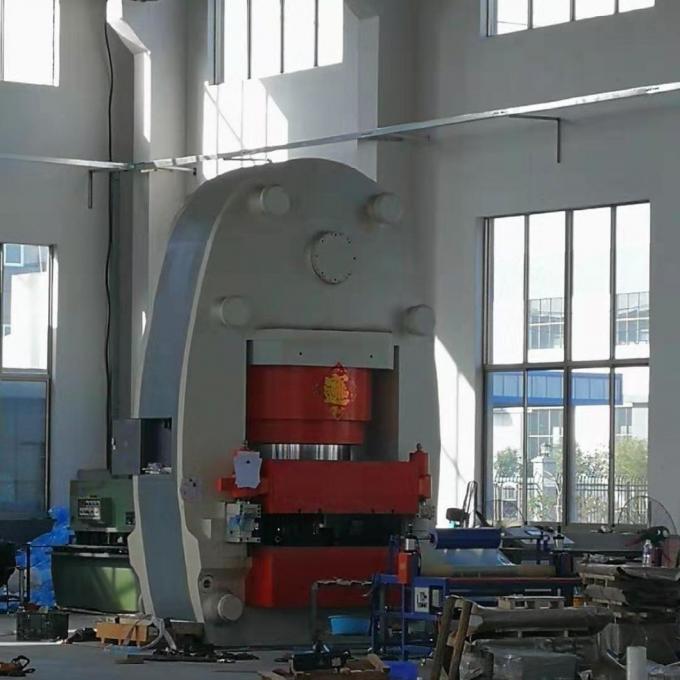

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 3

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 4

Больше наших продуктов:

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 5

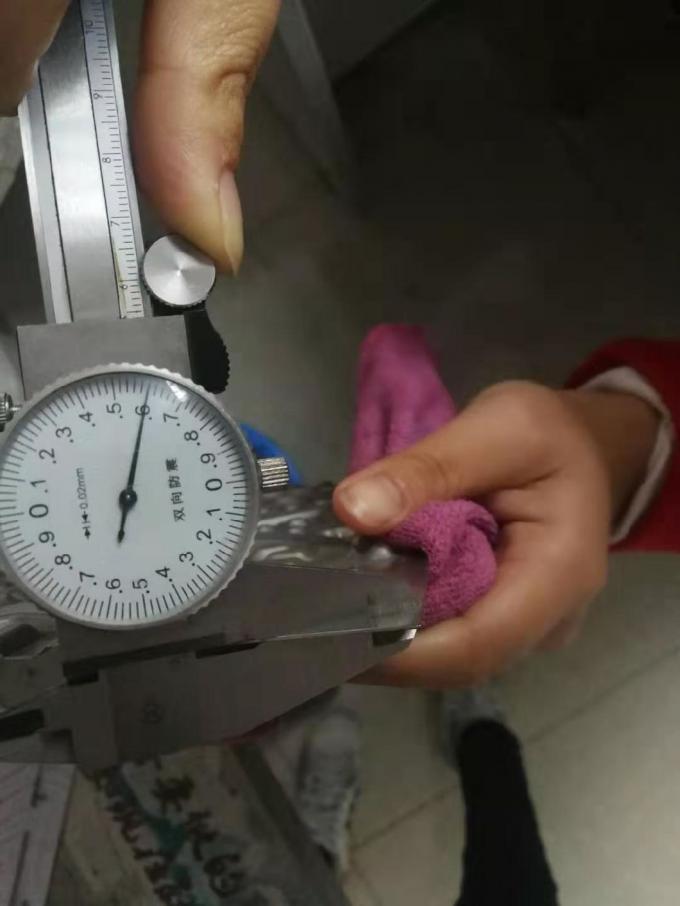

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 6

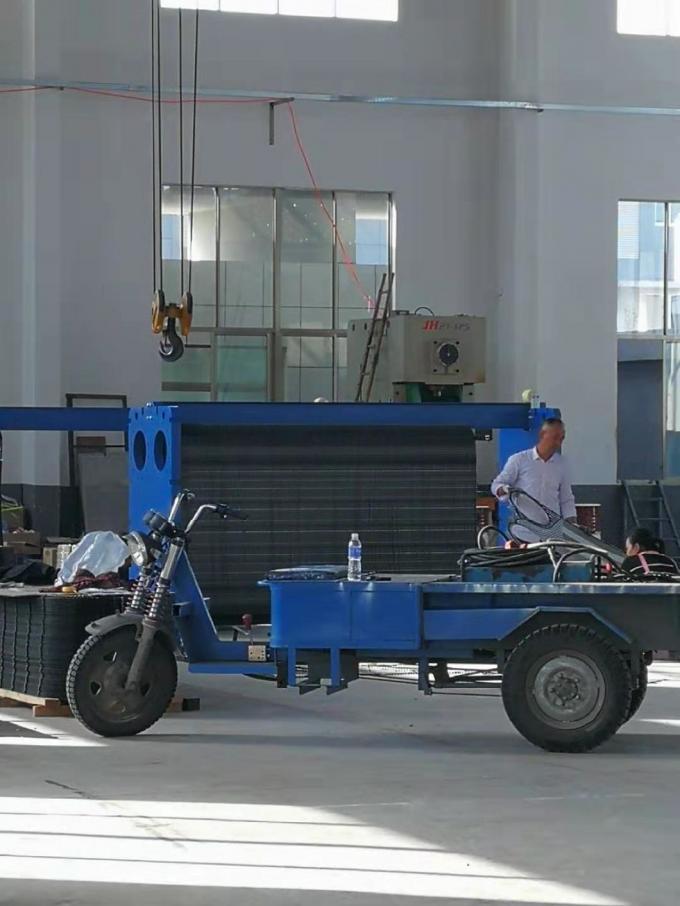

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 7

Пластина теплообменника Sondex S81 для промышленности Пластина теплообменник 8

Место происхождения:	Китай
Фирменное наименование:	DGXT
Сертификация:	FDA CE
Номер модели:	индивидуальный

Количество мин заказа:	1
Цена:	50-99 Pieces / US $19.5 \| 100-199 Pieces / US $18.5 \| 200-299 Pieces / US $18 \| 300+ Pieces / US $17.6
Упаковывая детали:	деревянный ящик
Время доставки:	8-10 дней
Условия оплаты:	ТТ
Поставка способности:	10000 в месяц

Модель №.:	S81 S100B S121 S188 SFD13	Прокладка материала:	NBR/EPDM/Витон-а/Витон-G
Код ТН ВЭД:	84195000	Порт:	Шанхай, Китай
индивидуальный:	Неиндивидуализированный	Производительность:	Устойчивый к давлению, термостойкий, коррозионностойкий
Материал:	Нержавеющая сталь	Материал пластины:	304/316/Титан/254 Smo/Сплав C-276/904L OEM Wel
Послепродажное обслуживание:	Онлайн-поддержка
