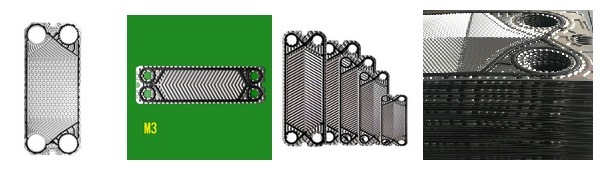

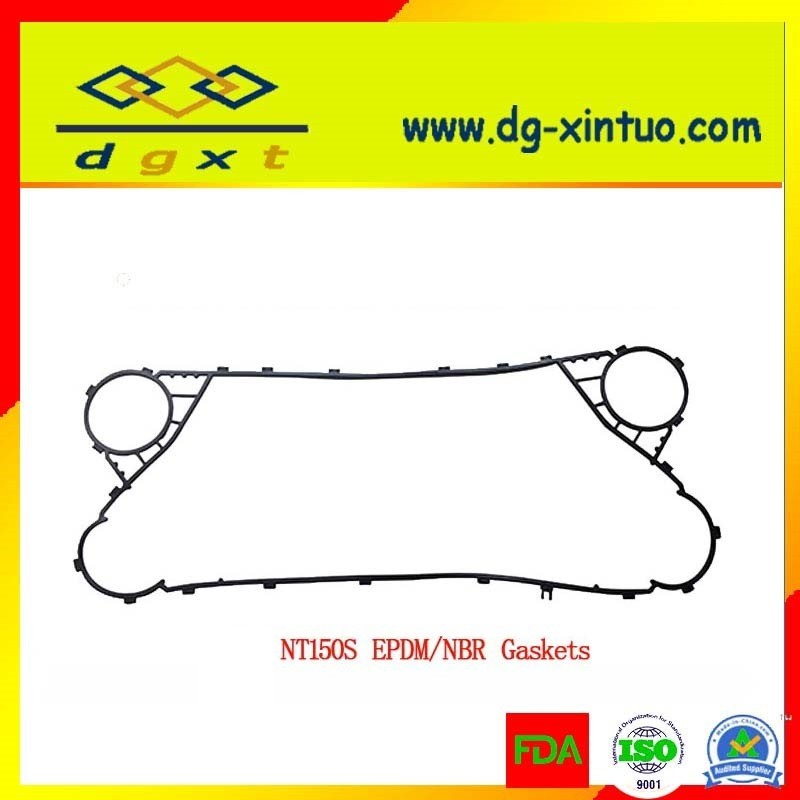

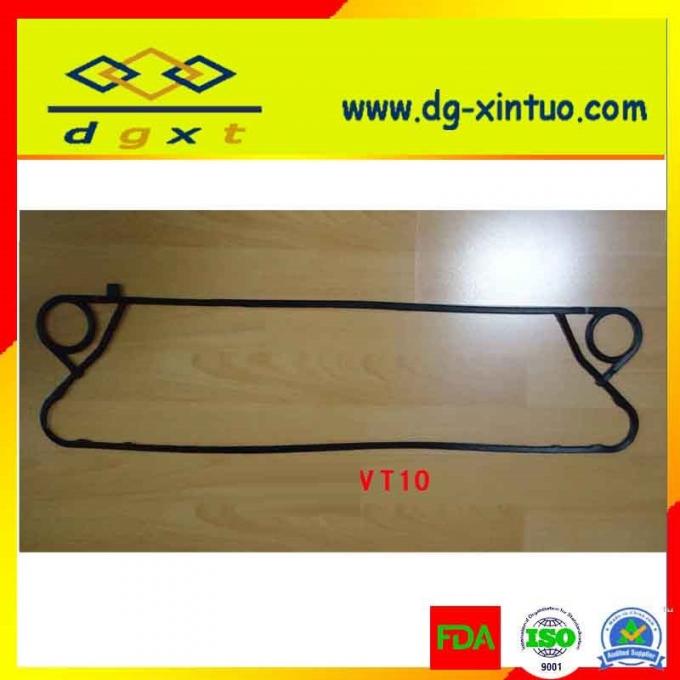

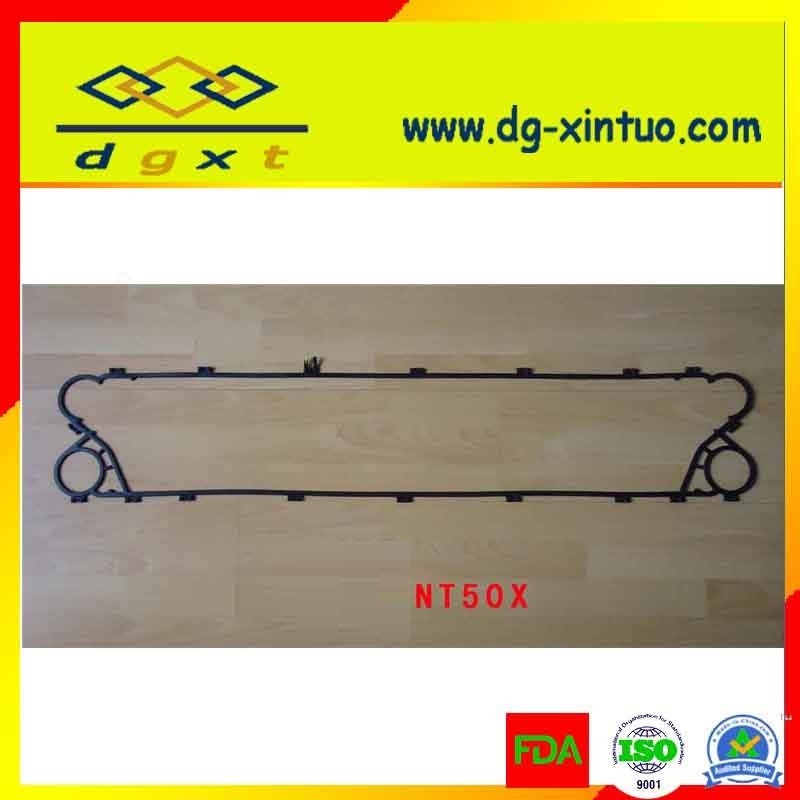

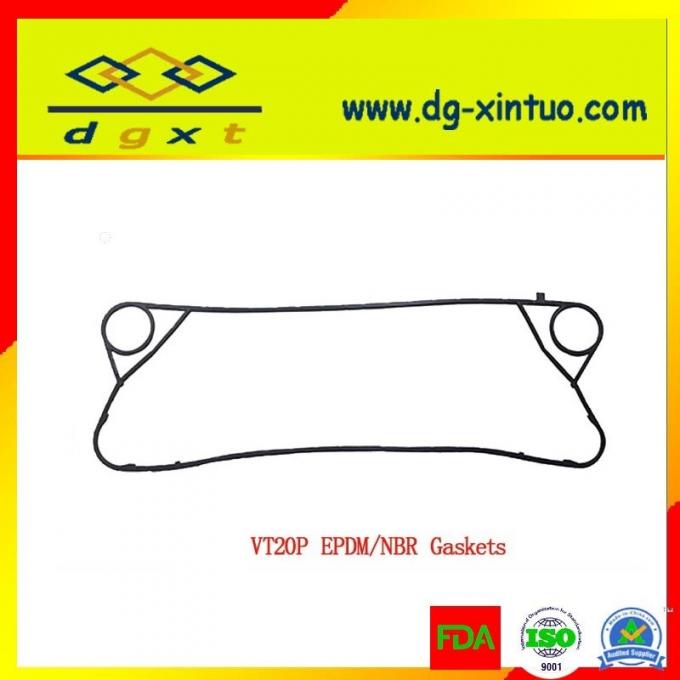

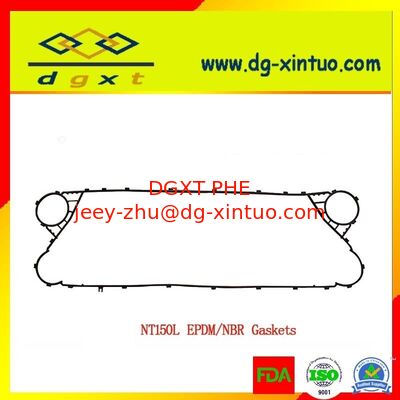

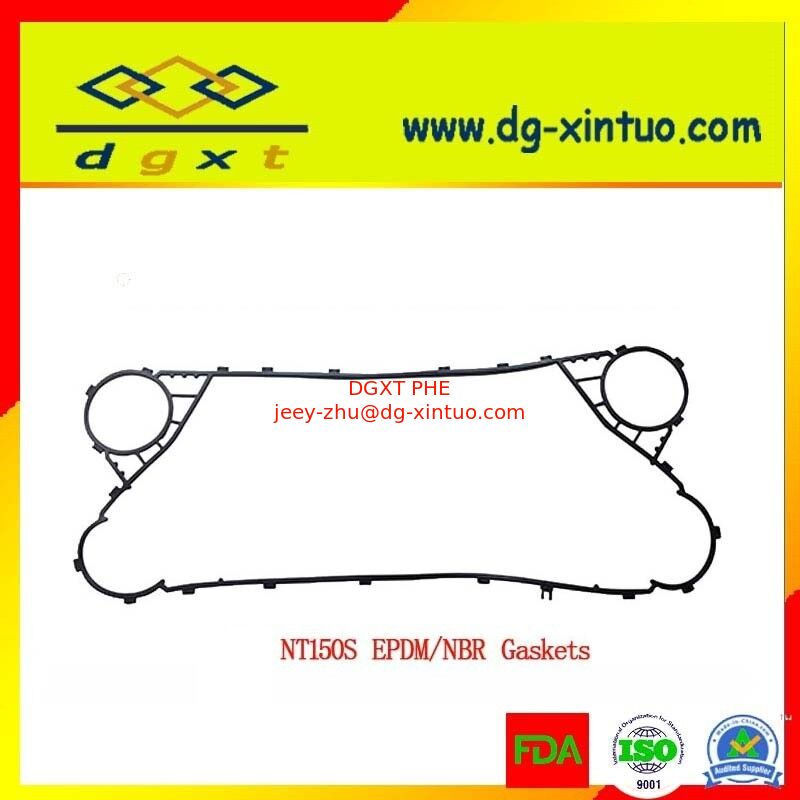

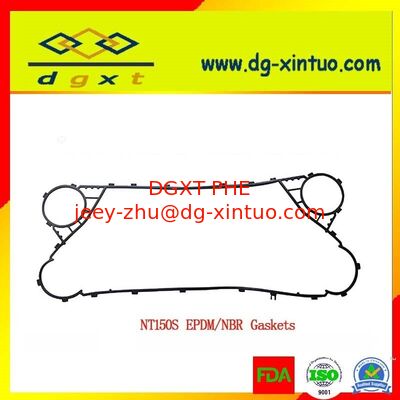

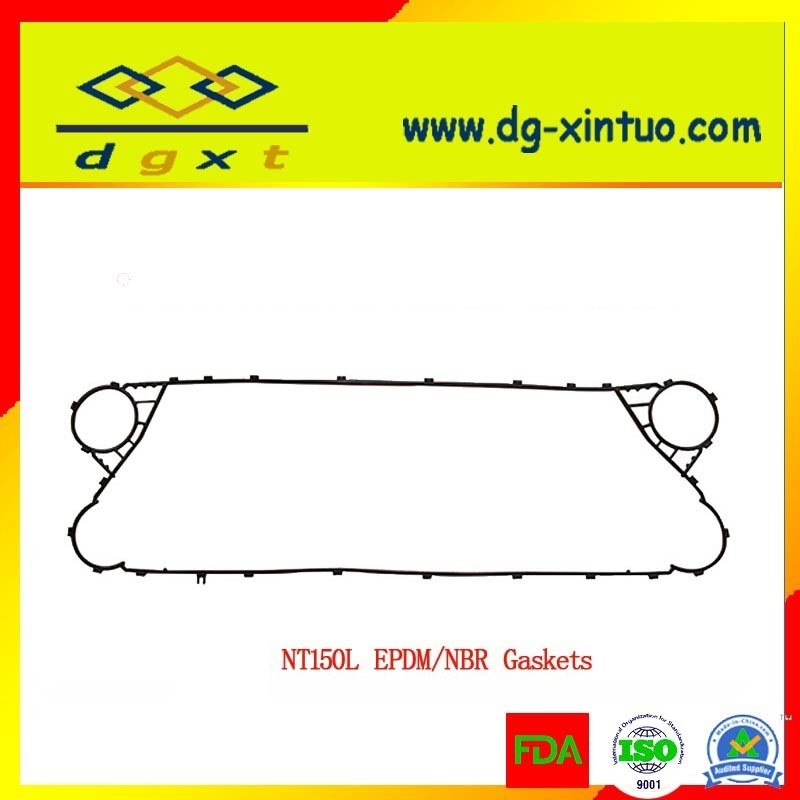

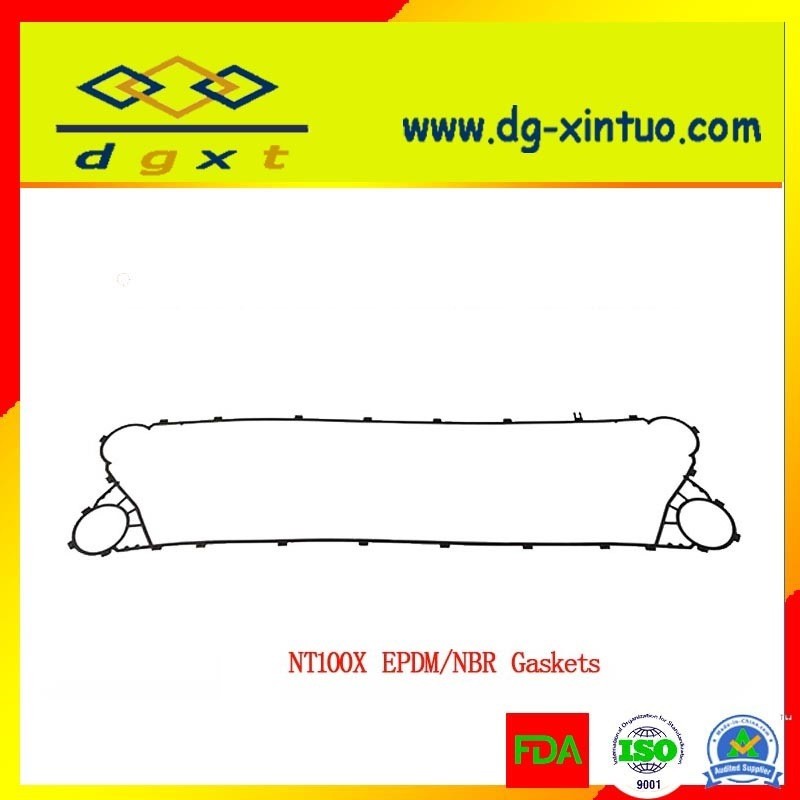

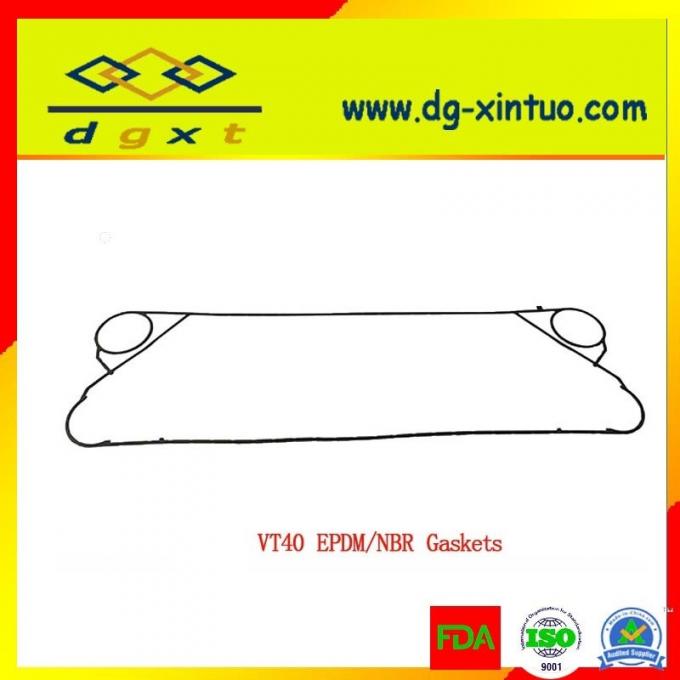

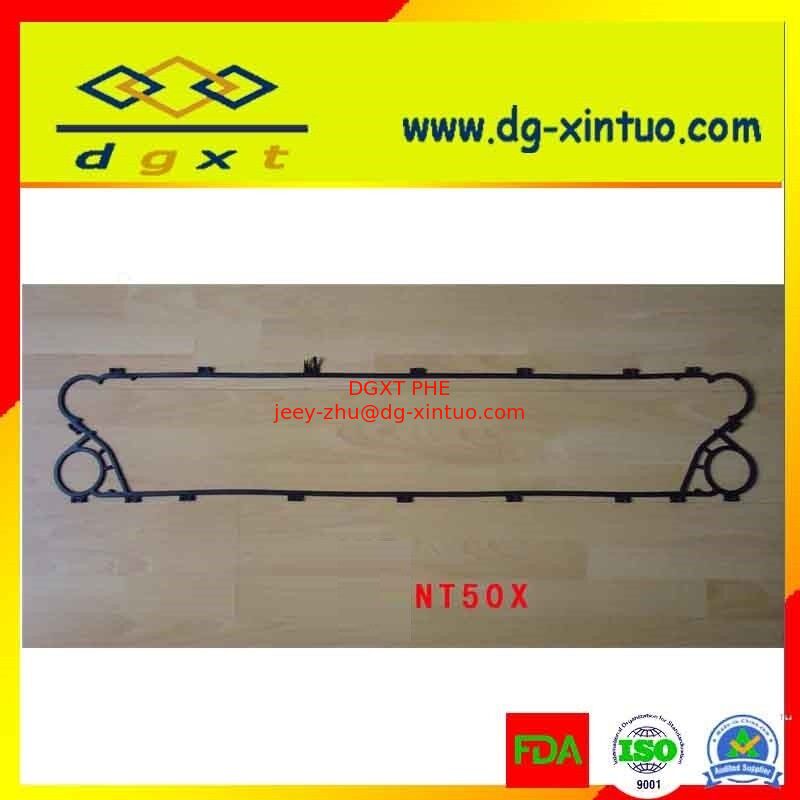

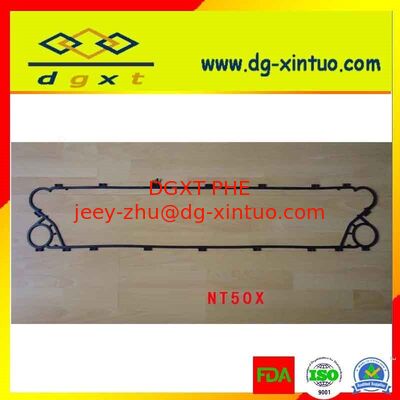

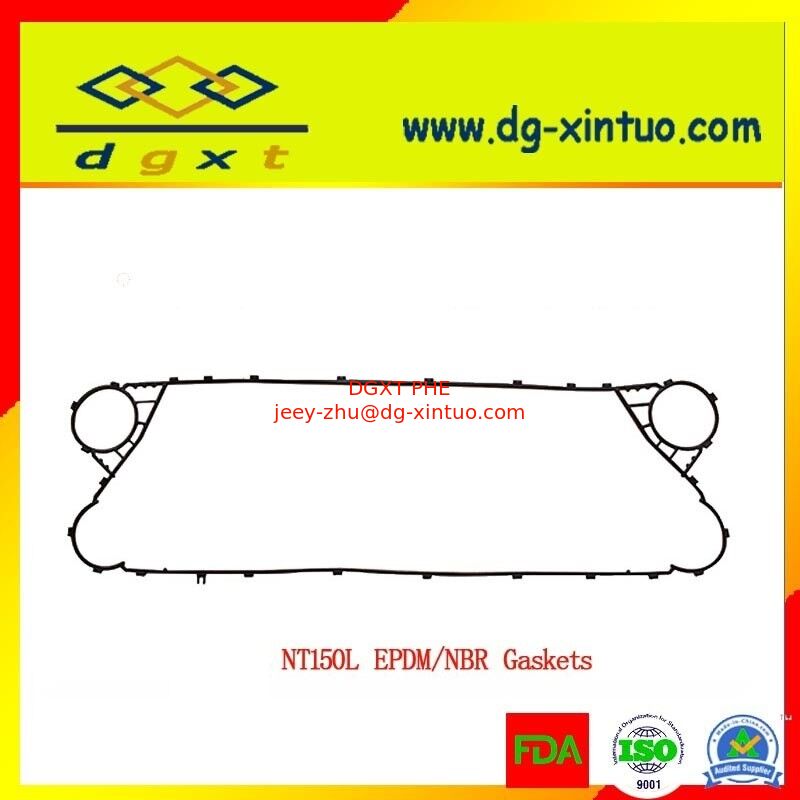

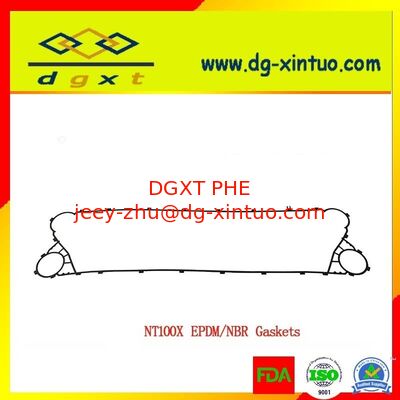

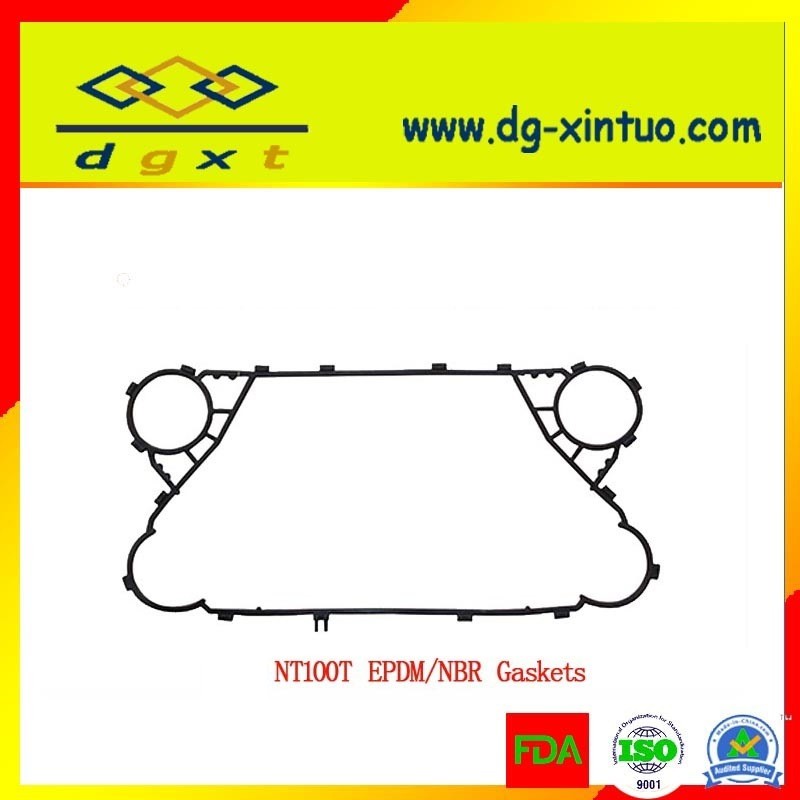

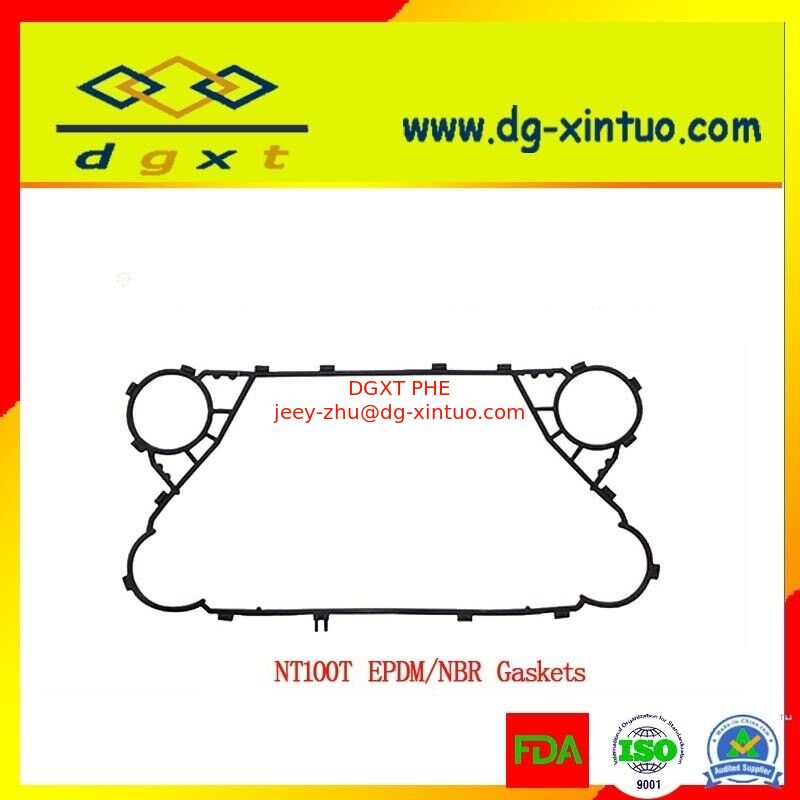

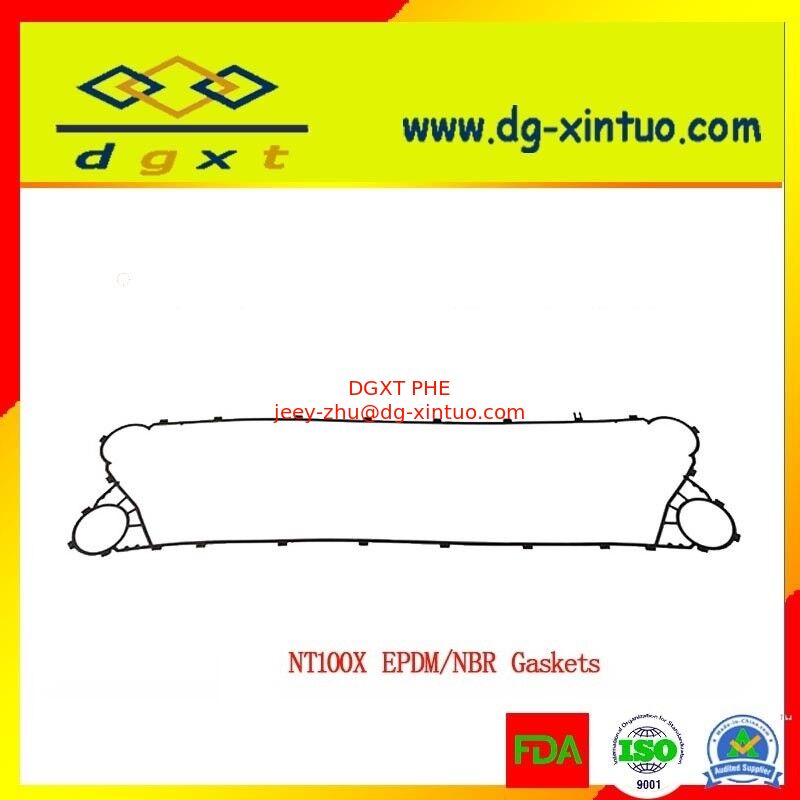

Выбор типа пластины
Тип пластины или тип гофрирования определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, наоборот, следует выбирать тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания для более крупных теплообменников.
Выбор процесса и канала потока
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно для формирования различных комбинаций каналов для холодной и горячей среды.
Форма комбинации процесса определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Старайтесь сделать коэффициент конвективной теплопередачи в каналах холодной и горячей воды равным или близким друг к другу, чтобы получить наилучший эффект теплопередачи. Поскольку, когда коэффициенты конвективной теплопередачи с обеих сторон теплопередающей поверхности равны или близки, коэффициент теплопередачи получает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, средняя скорость потока по-прежнему используется при расчете теплообмена и гидравлического сопротивления. Поскольку соединительные трубы "U" однопроцессного типа закреплены на компрессионной пластине, их удобно разбирать и собирать.
Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбора типа до тех пор, пока не будут выполнены технологические требования.
Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по кривым характеристик продукции различных производителей. Кривая характеристик (критериальная корреляция) обычно получается из испытаний продукции. Для типов пластин, не имеющих испытаний, критериальная корреляция типа пластины может быть получена в соответствии с характерными геометрическими размерами типа пластины с помощью метода эталонного размера, который используется некоторым общемировым программным обеспечением.
Программное обеспечение для выбора
Что касается программного обеспечения для выбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для выбора в соответствии со своим типом пластины.
