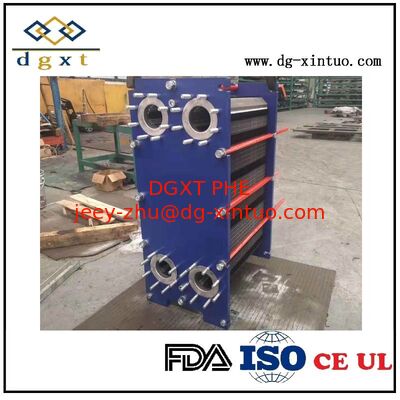

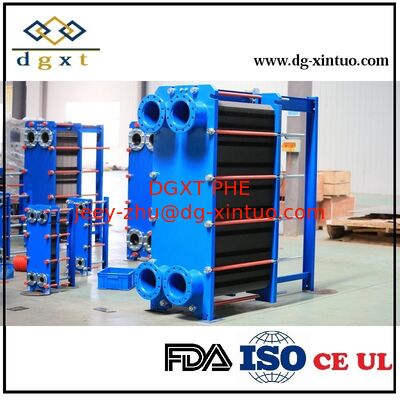

Пластинчатый теплообменник с прокладками для охлаждения карбоната калия, Пластинчатый теплообменник для охлаждения эмульсии

Теплообмен с помощью пластинчатых теплообменников

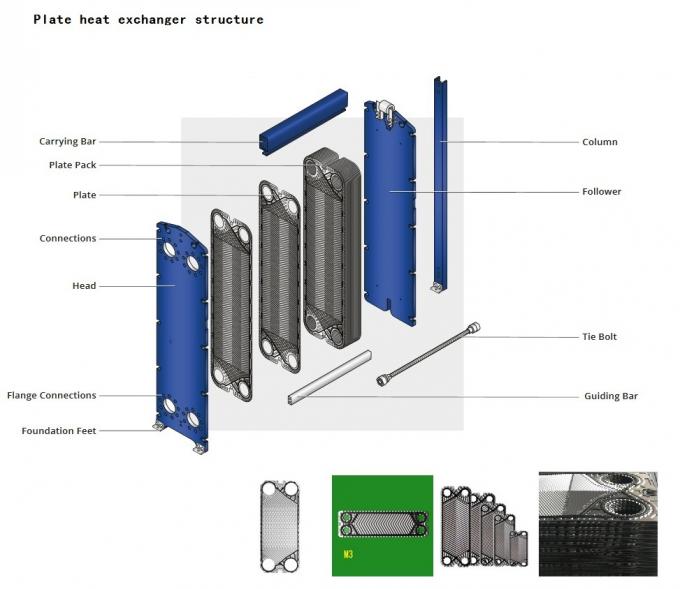

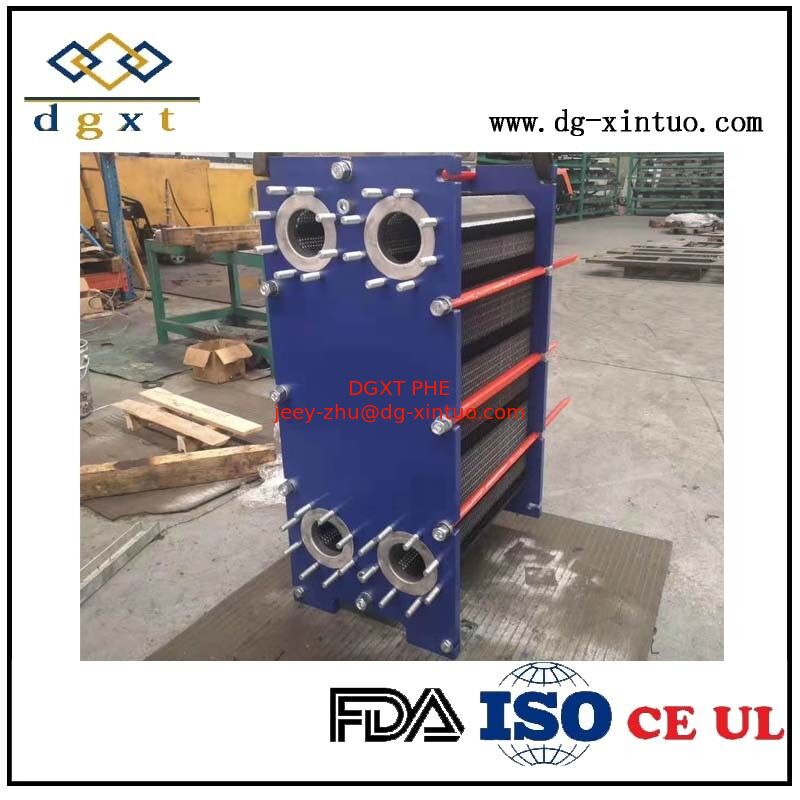

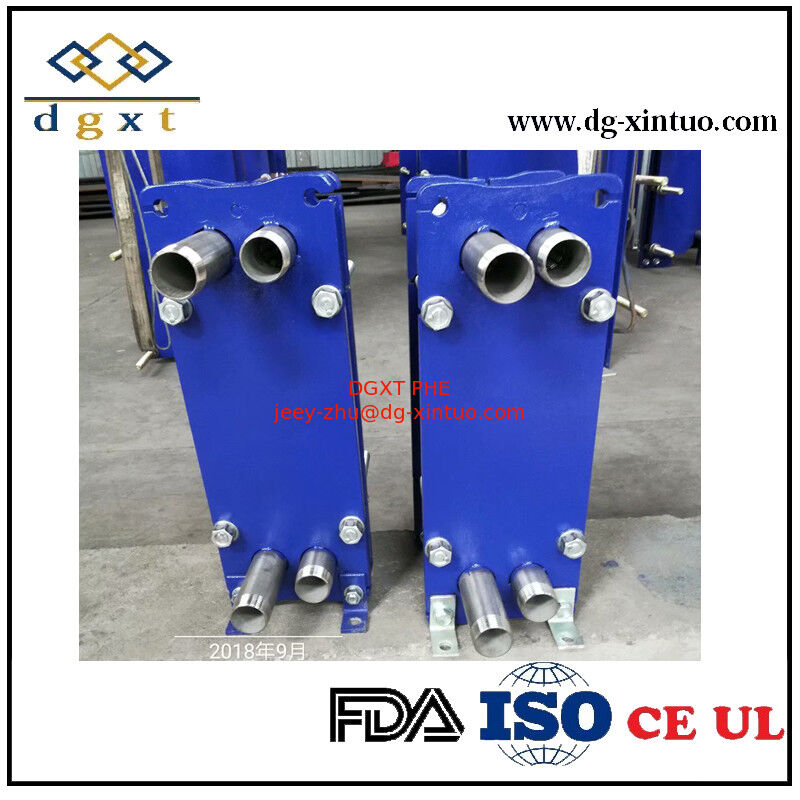

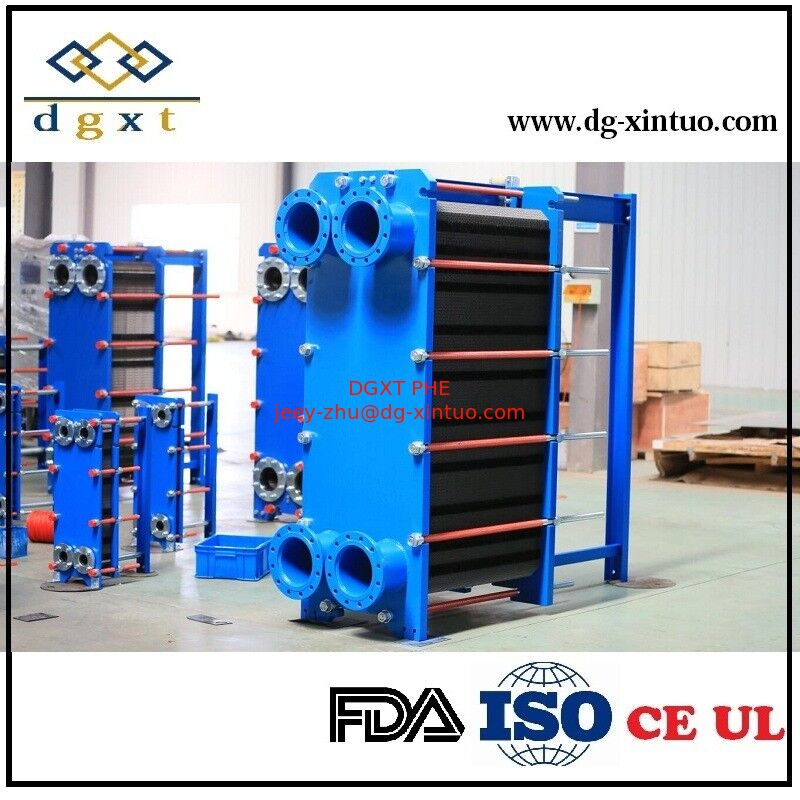

Пластинчатый теплообменник с уплотнениями

Эффективный теплообмен

Пластинчатые теплообменники, также известные как разборные пластинчатые теплообменники (GPHE), обеспечивают эффективный теплообмен в компактных устройствах с небольшой занимаемой площадью — значительно меньшей и более эффективной, чем кожухотрубные теплообменники.

Пластинчатые теплообменники разработаны для оптимизации теплообмена, поскольку гофрированные пластины обеспечивают наибольшую на сегодняшний день площадь поверхности, через которую тепло может передаваться от одного газа или жидкости к другому.

1. Материал пластинчатого теплообменника: нержавеющая сталь, Ti и уплотнение EPDM / NBR

Эти устройства также имеют гибкую конструкцию, которую легко обслуживать и ремонтировать.

Преимущества пластинчатых теплообменников:

Точный теплообмен — близкая температура, истинный противоток, снижение удержания на 80-90%
Низкая общая стоимость — низкие капитальные вложения, снижение затрат на установку, ограниченные затраты на техническое обслуживание и эксплуатацию
Высочайшая надежность — снижение загрязнений, напряжений, износа и коррозии
Ответственность перед окружающей средой — минимальное энергопотребление, максимальная эффективность процесса и сокращение очистки
Легкость увеличения мощности — просто добавьте или удалите пластины на существующих рамах
Ассортимент продукции используется для нагрева, охлаждения, рекуперации тепла, испарения и конденсации, а также в тяжелой промышленности, такой как ОВиК, холодильное оборудование, охлаждение двигателей, молочная и пищевая промышленность, а также химическая переработка, добыча нефти и производство электроэнергии.

GPHE для стандартных задач — нагрев, охлаждение, рекуперация тепла, конденсация и испарение

Спецификация теплообменника:

Пластинчатый теплообменник проектируется с однопроходным или многопроходным потоком, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения остаются на неподвижной раме, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или близких температурах подхода. Другие факторы, такие как высота потолка здания или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Типы пластинчатых теплообменников

Пластинчатые теплообменники Paraflow

Paraflow — это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической выгоды при работе с широким спектром задач теплообмена.
Паяные пластинчатые теплообменники ParaBrazed

Паяные теплообменники ParaBrazed — это компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных задач теплообмена в промышленности и холодильном оборудовании.

Преимущества пластинчатых теплообменников
Легкость снятия и очистки

Пластинчатые теплообменники легко чистятся путем снятия стяжных болтов и сдвига подвижной части рамы. Затем пакет пластин может быть осмотрен, очищен под давлением или снят для ремонта при необходимости.
Расширяемость

Очень важной особенностью пластинчатого теплообменника является его расширяемость. Увеличение требований к теплообмену означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.
Высокая эффективность

• Благодаря прессованным узорам на пластинах и относительно узким зазорам достигается очень высокая турбулентность при относительно низкой скорости потока. Это в сочетании с противоточным потоком приводит к очень высоким коэффициентам теплопередачи.

• В результате высокой эффективности требуется меньшая площадь теплопередачи, что приводит к гораздо меньшему теплообменнику, чем потребовался бы для той же задачи с использованием других типов теплообменников. Как правило, пластинчатый теплообменник требует от 20 до 40% пространства, необходимого для кожухотрубного теплообменника.

• Те же особенности, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур подхода, что особенно важно в приложениях рекуперации тепла и регенерации. Возможны температуры подхода 0,5°C.

• Пластинчатый теплообменник может быть собран из секций, разделенных простыми разделительными пластинами или более сложными разделительными рамами с дополнительными соединениями. Это позволяет нагревать, регенерировать и охлаждать жидкость в одном теплообменнике или нагревать или охлаждать несколько жидкостей с одним и тем же источником охлаждения или нагрева.

• Очень высокая турбулентность достигается благодаря рисунку пластин, множеству точек контакта и узкому зазору между пластинами. Это в сочетании с гладкой поверхностью пластин значительно снижает загрязнение по сравнению с другими типами теплообменников.

• Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда и меньшее количество теплообменников.

• Оцените преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.

• Конструкция обеспечивает компактное решение с небольшой занимаемой площадью, простой установкой и легким доступом для обслуживания.

Применение

Сахарная промышленность

• Биогазовая промышленность
• Целлюлозно-бумажная промышленность
• Тяжелая промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность
• Химическая промышленность — например, рекуперация отходящего тепла от конденсационной воды
