Рама: углеродистая сталь Q235B
Соединения: футерованные металлом AISI304, гильза EPDM
Стандартное соединение: стандарт ASME

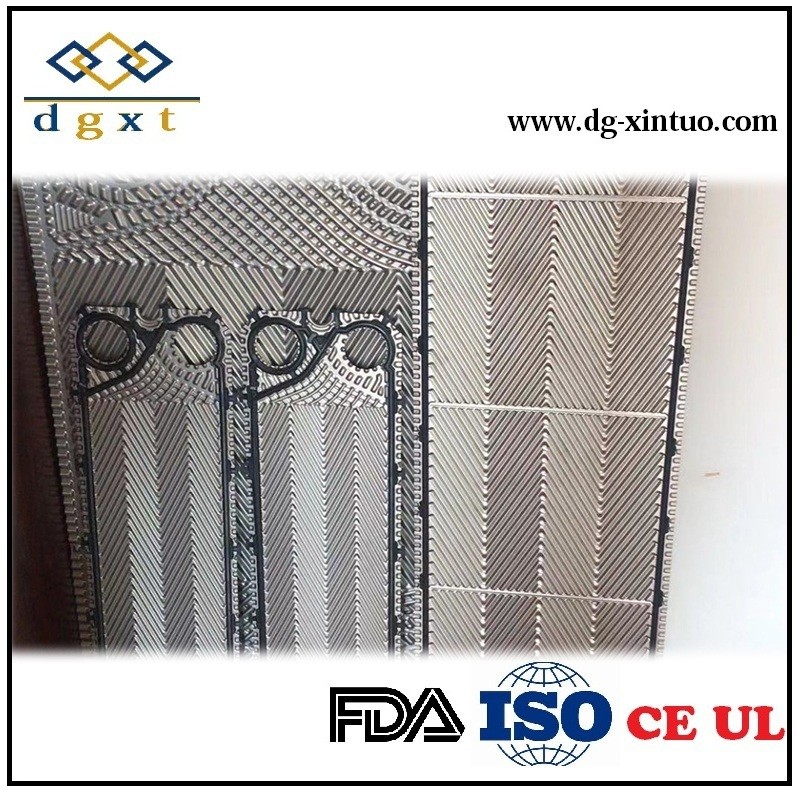

Материал пластин: AISI316, AISI304, Titan, C276 (Hastelloy), Ni
Толщина пластины: 0,5/0,6/0,7 мм
Тип прокладки: клеевой, штифтовой или защелкивающийся
Материал прокладки: EPDM, HEPDM, NBR, HNBR, Viton (FKM)
Срок поставки: 10-15 дней
Размер упаковки: деревянный ящик

Материал пластины		Типы подходящих жидкостей
Нержавеющая сталь (AISI304, 316 и т. д.)		Чистая вода, обычная вода, пищевое масло, минеральное масло
Ti, Ti-pd		Морская вода, соленая вода, минеральная вода
20Cr, 18Ni, 6Mo (254SMO)		Разбавленная серная кислота, водный раствор органических веществ
Ni		Высокотемпературный и концентрированный каустик, гидроксид натрия-5~+160°C
Hastelloy (C276, D205, B2G)		Концентрированная серная кислота, соляная кислота, фосфорная кислота
Материал прокладки	Рабочая температура °C		Типы подходящих жидкостей
NBR	-15~+110°C		Вода, морская вода, минеральное масло, соленая вода
HT-NBR	-15~+120°C		Вода, морская вода, минеральное масло, соленая вода
HNBR	-15~+140°C		Высокотемпературное минеральное масло, высокотемпературная вода
EPDM	-25~+160°C		Горячая вода, пар, кислота, щелочь, гидроксид натрия-5~+160°C
-25~+180°C	Горячая вода, водяной пар, кислота, щелочь, гидроксид натрия		Viton-A-5~+160°C
Кислота, щелочь, кислота, щелочь, жидкость, гидроксид натрия	, гидроксид натрия		Viton-G-5~+180°C
Высококонцентрированная кислота, щелочь, высокотемпературное масло, пар	Теплообменник для бытового водоснабжения, пластинчатый теплообменник		Функция пластинчатого теплообменника

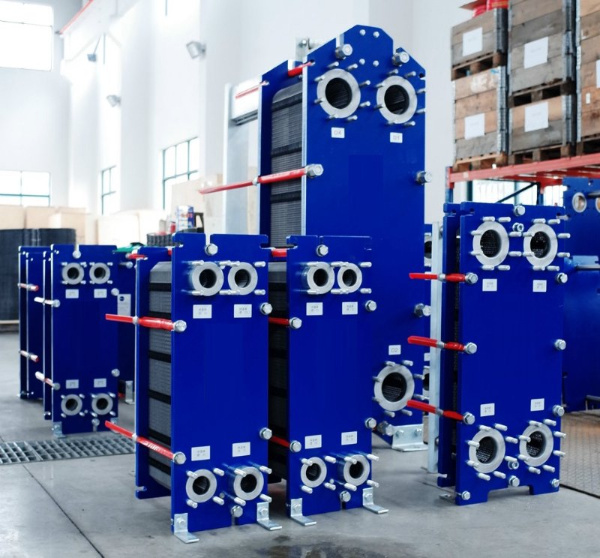

Пластинчатый теплообменник — это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.

Пластины сжимаются с помощью стяжных болтов между неподвижной частью рамы (называемой головкой) и подвижной частью рамы (называемой прижимом).
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.
Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с однопроходным или многопроходным потоком, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения находятся на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Преимущества пластинчатых теплообменников
Легкость снятия и очистки
Расширяемость
Высокая эффективность
Компактный размер
Близкая температура приближения
Множество функций в одном блоке
Меньшее загрязнение
Низкая стоимость
Особенности и преимущества
Оцените преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.

Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение
Отрасль ОВК - например, решения для районного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения - например, решения для районного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления

Морская/оффшорная промышленность - например, охлаждение центрального масла и смазочного масла

Молочная/пищевая/пищевая промышленность - например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
Сахарная промышленность
Биогазовая промышленность
Целлюлозно-бумажная промышленность
Тяжелая промышленность
Горнодобывающая промышленность
Нефтехимическая промышленность
Химическая промышленность - например, рекуперация отходящего тепла от конденсатной воды
Модель пластинчатого теплообменника серии D
Спецификация съемного пластинчатого теплообменника DGXT

Модель
Подключение
поверхность/пластина	Кол-во пластин	QMAX	Макс. поверхность	DN	м2
	№	50	м2	D-S7	50
0,07	427	40	5	D-S18	50
0,15	427	40	59	D-S18	50/65
0,19	609	65	115	D-S18	538
0,19	609	65	115	D-S21	100
0,22	538	180	146	D-S22	100
0,26	538	165	118	D-S41	150
0,45	670	380	415	D-S43	150
0,46	670	700	223	D-S62	150
0,68	670	700	415	D-S43	200
0,46	695	700	900	D-S80	930
0,68	695	700	900	D-S80	200
1	695	700	900	D-S80	900
1,3	695	700	900	D-S80	300
0,8	930	1600	1860	D-S200	300
0,84	930	1600	1860	D-S200	300
1,2	930	1600	1860	D-S200	300
1,88	930	1600	1860	D-S200	1,88
1,88	930	1600	1860	D-S200	300
2,51	930	1600	1860	D-S200	500
2,06	930	4000	1860	Таблица представляет распространенные типы Sondex с давлением до 2,5 МПа	Тип рамы: IS, IT, FT, IG, FS, FG, IC
Типичные вопросы о продуктах
Поддерживает ли этот продукт индивидуализацию?

Бытовая вода AISI316, AISI304 Теплообменник, Бытовой пластинчатый теплообменник 5

Место происхождения:	Китай
Фирменное наименование:	DGXT
Сертификация:	FDA CE
Номер модели:	S65

Количество мин заказа:	1
Цена:	$2000/PCS

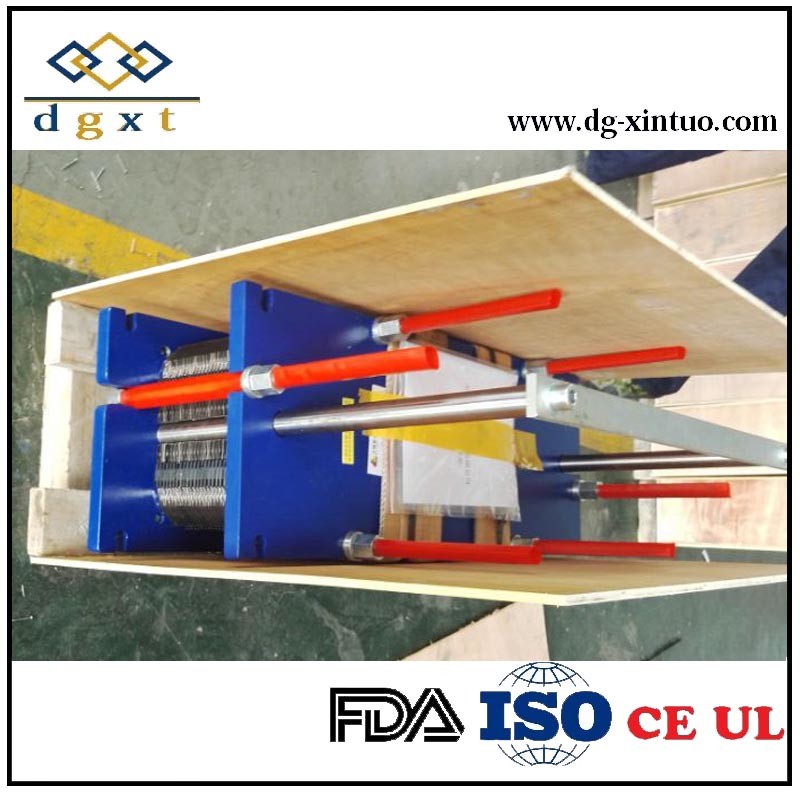

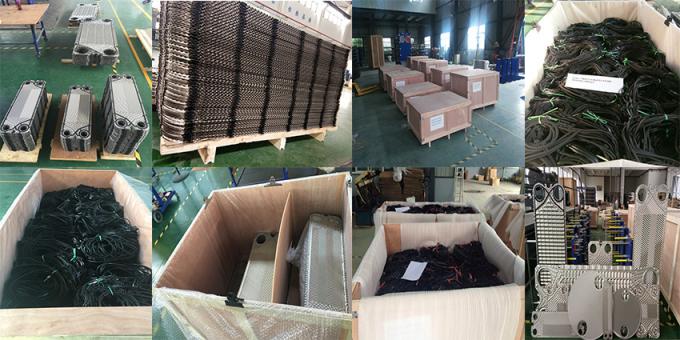

Упаковывая детали:	деревянный ящик
Время доставки:	10-15 дней
Условия оплаты:	ТТ
Поставка способности:	100000 штук/год

Модель №.:	S65	Бренд:	DGXT
Торговая марка:	ДГСТ ИЛИ ОЭМ	Транспортный пакет:	деревянный ящик
Спецификация:	индивидуальный	Источник:	Китай
Код ТН ВЭД:	84195000	Порт:	Шанхай, Китай
Производственная мощность:	100000 штук/год	Сертификация:	CE, ISO, RoHS, UL
Приложение:	Обогреватель, холодный	Принцип:	Рекуперативный теплообменник
Стиль:	Тип пластины	Материал:	Нержавеющая сталь
Послепродажное обслуживание:	Онлайн-поддержка
