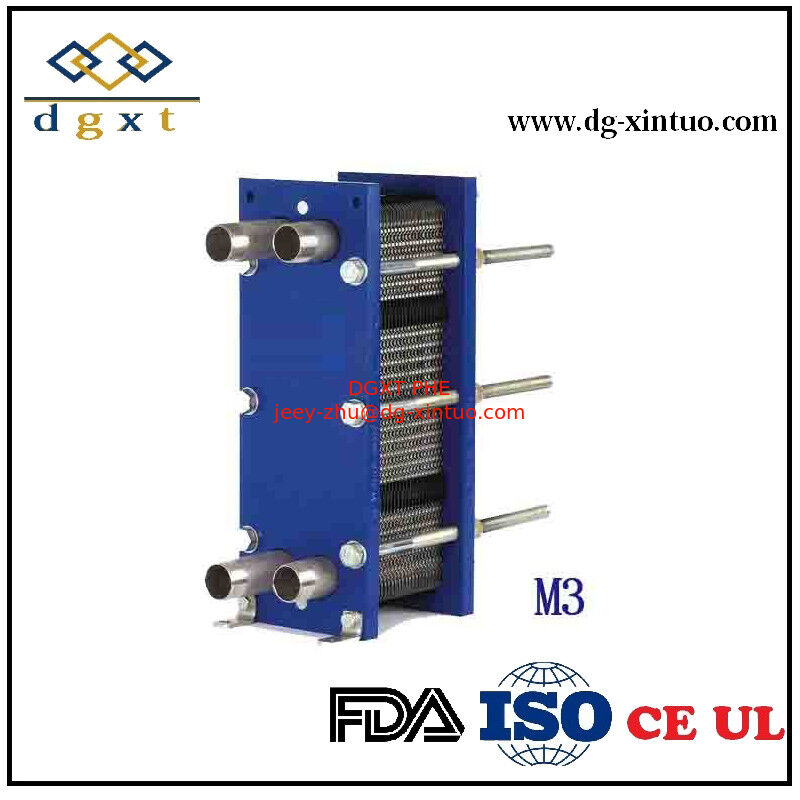

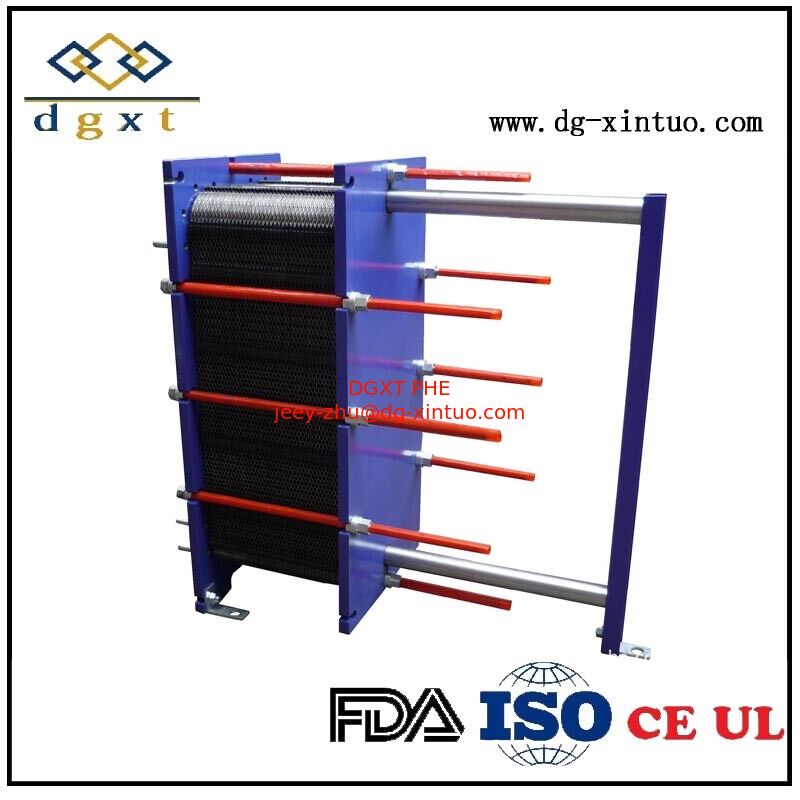

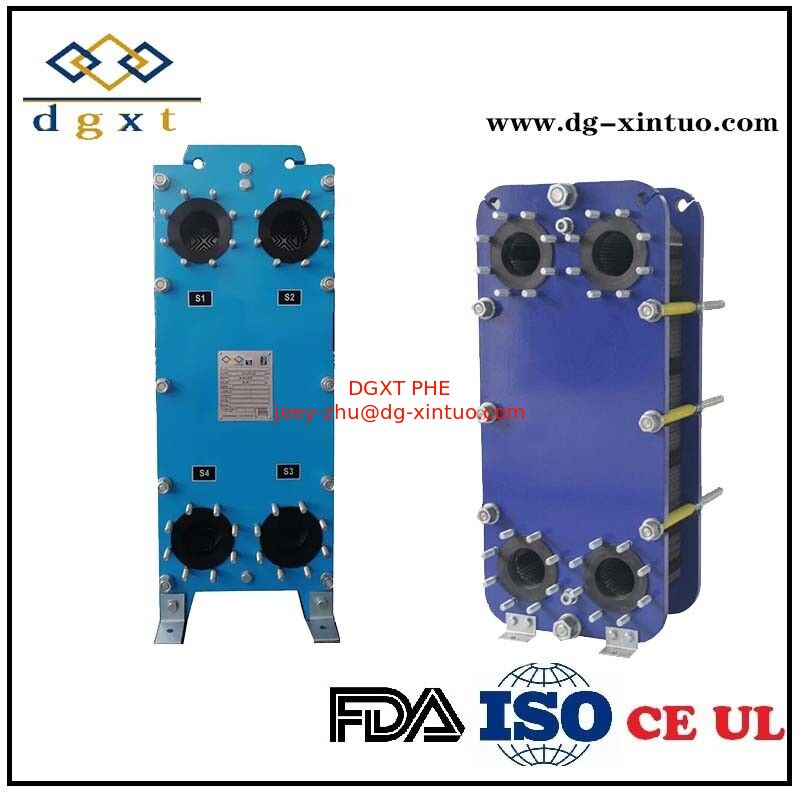

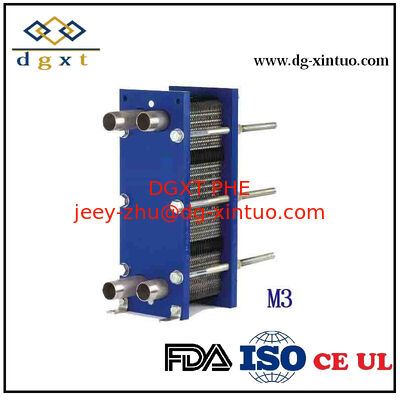

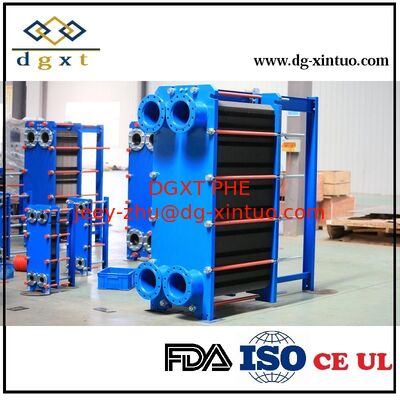

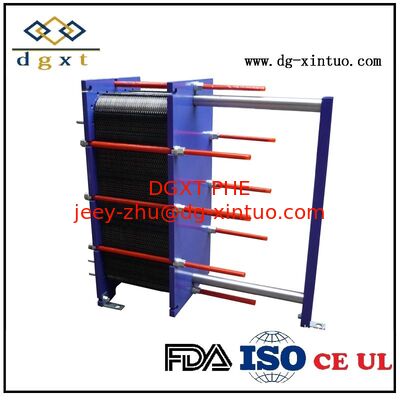

Титановый пластинчатый теплообменник для охлаждения рассола, ТР пластинчатый теплообменник для предварительного нагрева сырья
Рама: углеродистая сталь Q235B
Патрубки: Металлизированные AISI304, EPDM втулка
Стандартный патрубок: стандарт ASME
Материал пластин: AISI316, AISI304, Титан, C276 (Hastelloy), Ni
Толщина пластины: 0,5/0,6/0,7 мм
Тип прокладки: клеевой, штифтовой или зажимной
Материал прокладки: EPDM, HEPDM, NBR, HNBR, Viton (FKM)
Срок поставки: 10-15 дней

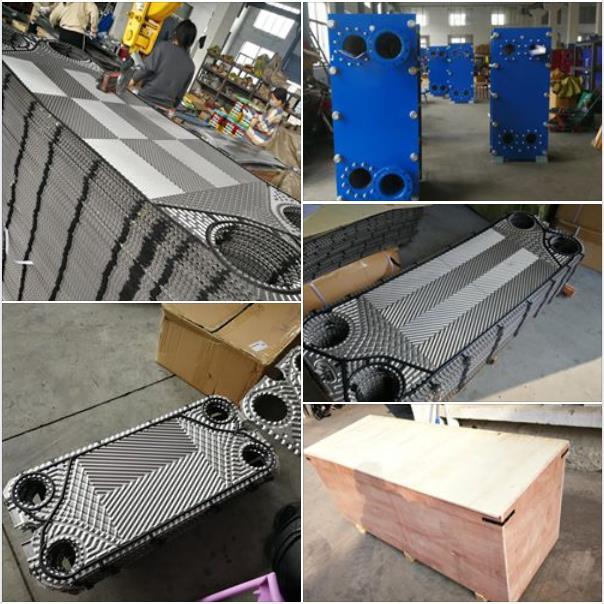

Размер упаковки: деревянный ящик
Технические характеристики теплообменника:
| Материал пластины |
NBR |
| Нержавеющая сталь (AISI304.316 и т.д.) |
Чистая вода, обычная вода, пищевое масло, минеральное масло |
| Ti, Ti-pd |
Морская вода, соленая вода, минеральная вода |
| 20Cr, 18Ni, 6Mo (254SMO) |
Разбавленная серная кислота, водный раствор органических веществ |
| Ni |
Высокотемпературный и концентрированный каустик, гидроксид натрияКислота, щелочь, кислота, щелочь, жидкость, гидроксид натрия |
| Концентрированная серная кислота, соляная кислота, фосфорная кислота |
Материал прокладки |
| Рабочая температура °C |
Типы подходящих жидкостей |
NBR |
| -15~+110°C |
Вода, морская вода, минеральное масло, соленая вода |
HNBR |
| -15~+120°C |
Вода, морская вода, минеральное масло, соленая вода |
HNBR |
| -15~+140°C |
Высокотемпературное минеральное масло, высокотемпературная вода |
EPDM |
| -25~+160°C |
Горячая вода, пар, кислота, щелочь, гидроксид натрия |
HEPDMКислота, щелочь, кислота, щелочь, жидкость, гидроксид натрия |
| Горячая вода, водяной пар, кислота, щелочь, гидроксид натрия |
Viton-A |
-5~+160°CКислота, щелочь, кислота, щелочь, жидкость, гидроксид натрия |
| Viton-G |
-5~+180°C |
Высококонцентрированная кислота, щелочь, высокотемпературное масло, парФункция пластинчатого теплообменника |
| Пластинчатый теплообменник - это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчатого теплообменника заключается в том, что две жидкости протекают по обеим сторонам тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними. |
Эффективность пластинчатого теплообменника требует меньше места по сравнению с другими типами теплообменного оборудования и имеет меньший вес. |

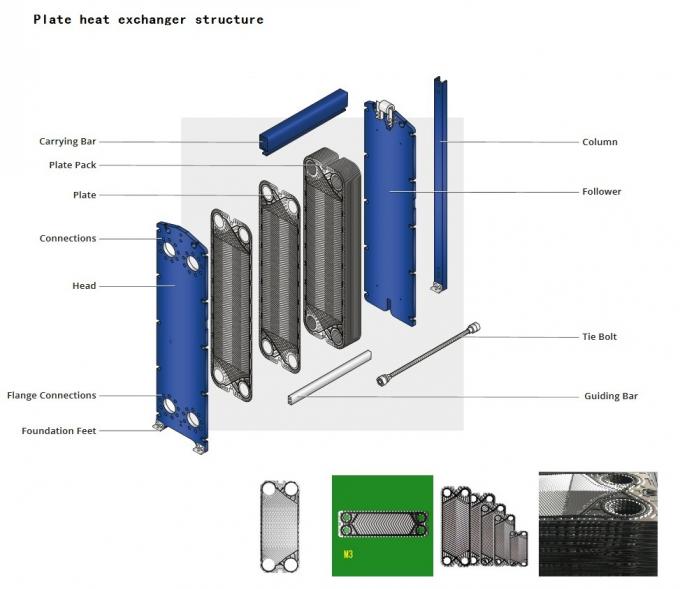

Конструкция пластинчатого теплообменника |
Пластинчатый теплообменник проектируется с однопроходной или многопроходной схемой потока, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто она является предпочтительным решением, поскольку все соединения находятся на неподвижной части рамы и, следовательно, облегчают разборку. Многопроходная схема, однако, требуется при низких расходах или близких температурах подхода. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Типы пластинчатых теплообменников
Пластинчатые теплообменники Paraflow
Paraflow - это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической целесообразности при работе с широким спектром применений теплообмена.
Паяные пластинчатые теплообменники ParaBrazed
Паяные теплообменники ParaBrazed представляют собой компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных применений теплообмена в промышленных и холодильных установках.
Преимущества пластинчатых теплообменников
Легкость снятия и очистки
Пластинчатые теплообменники легко чистятся путем снятия стяжных болтов и сдвига подвижной части рамы. Затем пакет пластин может быть осмотрен, очищен под давлением или снят для ремонта при необходимости.
Расширяемость
Очень важной особенностью пластинчатого теплообменника является его расширяемость. Увеличение требований к теплопередаче означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.
Высокая эффективность
- Благодаря прессованным узорам на пластинах и относительно узким зазорам при относительно низкой скорости потока достигается очень высокая турбулентность. Это в сочетании с противоточным потоком приводит к очень высоким коэффициентам теплопередачи.
Компактный размер
- В результате высокой эффективности требуется меньшая площадь теплопередачи, что приводит к гораздо меньшему теплообменнику, чем потребовался бы для той же задачи при использовании других типов теплообменников. Как правило, пластинчатый теплообменник требует от 20 до 40% пространства, необходимого для кожухотрубного теплообменника.
Близкие температуры подхода
- Те же особенности, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур подхода, что особенно важно в приложениях рекуперации тепла и регенерации. Возможны температуры подхода 0,5°C.
Множество задач в одном устройстве
- Пластинчатый теплообменник может быть собран из секций, разделенных простыми разделительными пластинами или более сложными разделительными рамами с дополнительными соединениями. Это позволяет нагревать, регенерировать и охлаждать жидкость в одном теплообменнике или нагревать или охлаждать несколько жидкостей с одним и тем же источником охлаждения или нагрева.
Меньшее загрязнение
- Очень высокая турбулентность достигается благодаря рисунку пластин, множеству точек контакта и узкому зазору между пластинами. Это в сочетании с гладкой поверхностью пластин значительно снижает загрязнение по сравнению с другими типами теплообменников.
Снижение затрат
- Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда и меньшее количество теплообменников.
Особенности и преимущества
- Оцените преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
- Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.
Применение
Отрасль ОВК - например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения - например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
Морская/оффшорная промышленность - например, охлаждение центрального и смазочного масла
Молочная/пищевая/пивобезалкогольная промышленность - например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
Сахарная промышленность
- Биогазовая промышленность
- Целлюлозно-бумажная промышленность
- Тяжелая промышленность
- Горнодобывающая промышленность
- Нефтехимическая промышленность
- Химическая промышленность - например, рекуперация отходящего тепла от воды конденсатора
