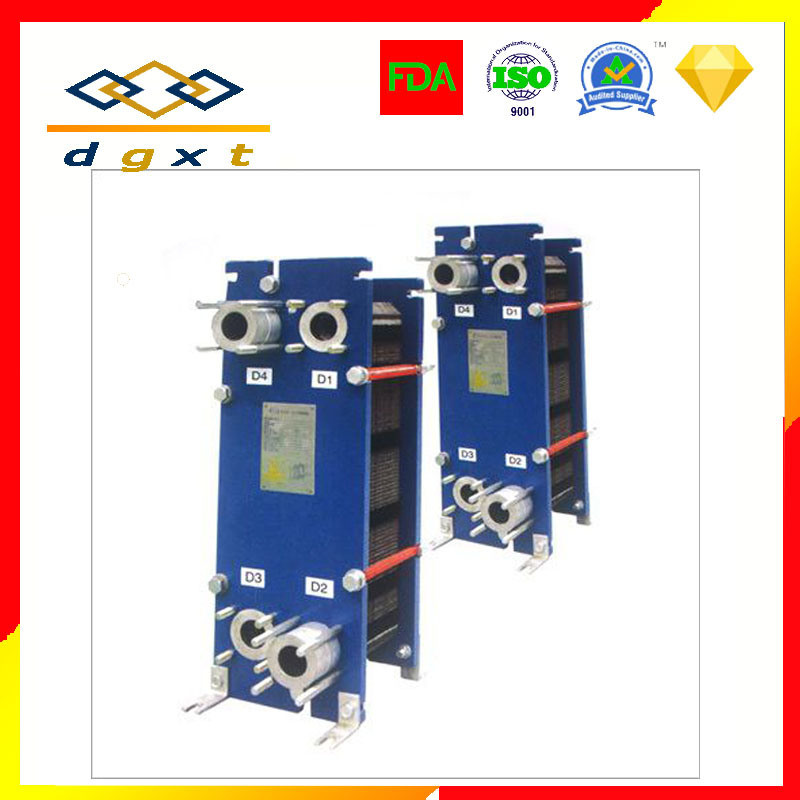

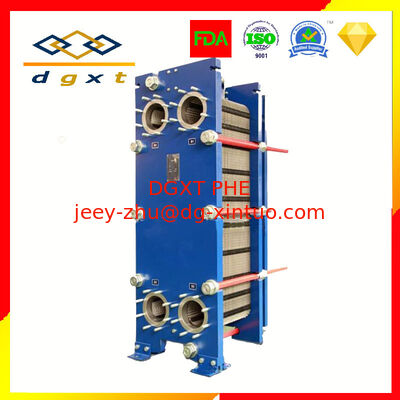

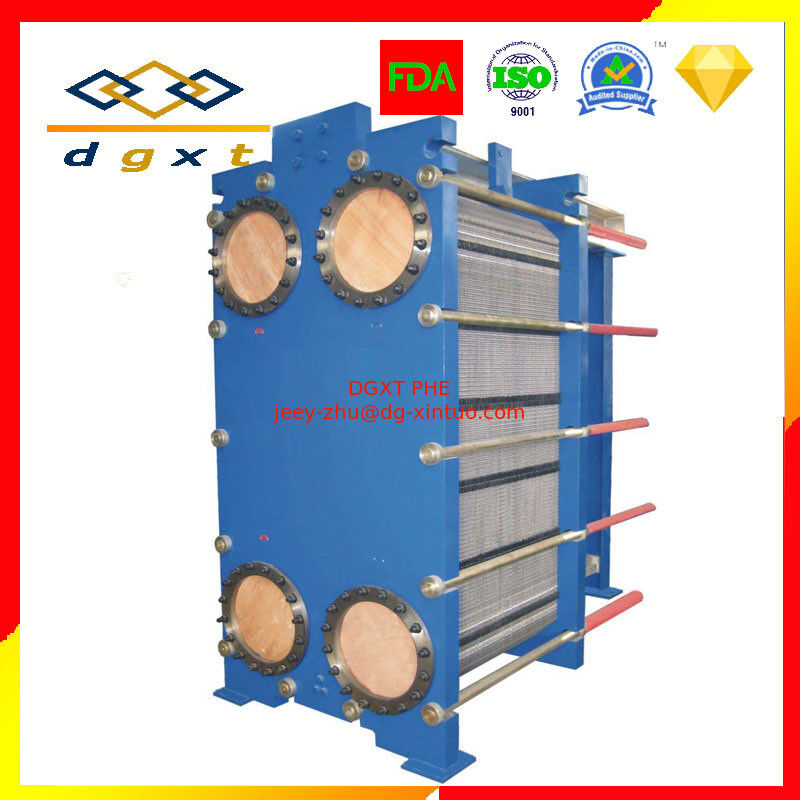

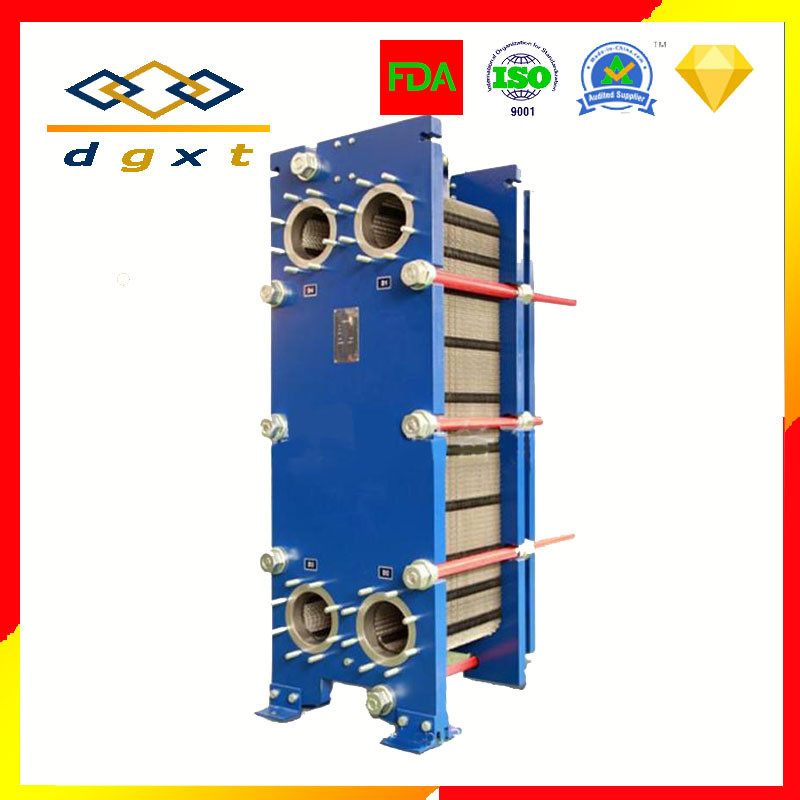

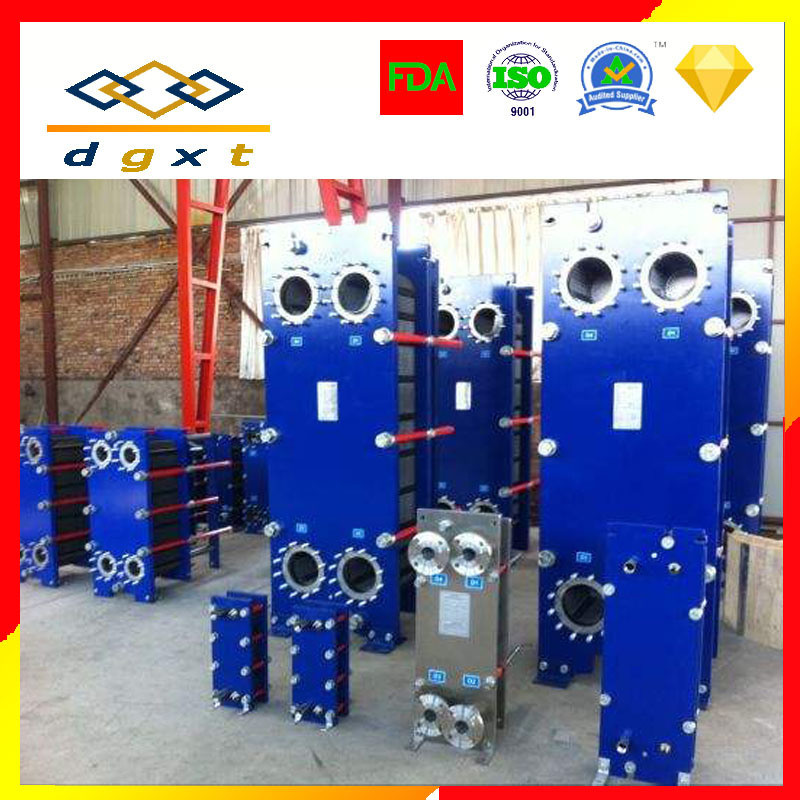

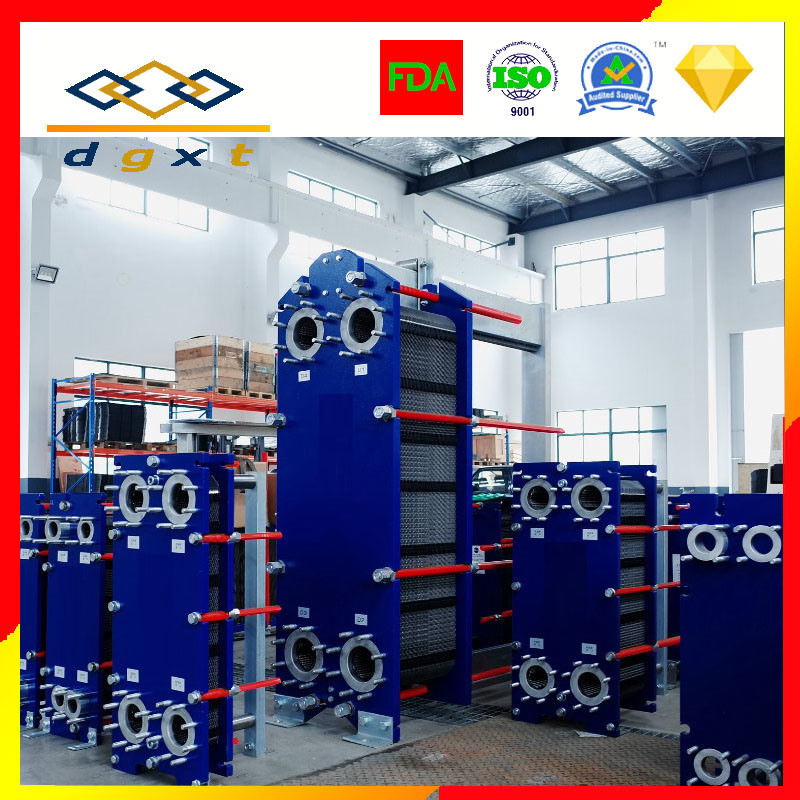

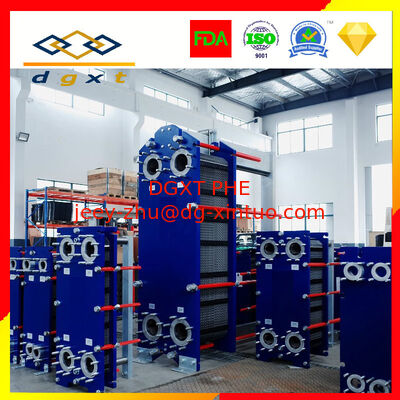

Рама включает в себя неподвижную прижимную плиту и подвижную прижимную плиту, которые опираются на верхний и нижний направляющие стержни и имеют стойку на другом конце. Два теплоносителя поступают в соответствующие каналы, образованные гофрированными пластинами, через фланцевые отверстия на неподвижной (или подвижной) прижимной плите, а теплоноситель выходит из фланцевых отверстий на неподвижной (или подвижной) прижимной плите после теплообмена. Неподвижная прижимная плита, подвижная прижимная плита, стойка и направляющие изготовлены из низкоуглеродистой стали. Учитывая различные требования пользователей, существует множество типов конструкций рам, включая двухстоечную рамную конструкцию и распространенный напольный тип.
Теплообменные пластины являются одним из основных компонентов пластинчатых теплообменников. Гофрированный лист формируется путем прессования, а разумная конструкция гофров увеличивает эффективную площадь теплообмена листа, так что жидкость создает турбулентность при прохождении вдоль гофров, что усиливает процесс теплообмена. Уплотнительная прокладка расположена в уплотнительном пазу гофрированной пластины, а уплотнительная прокладка выполнена в виде двухканальной уплотнительной конструкции и имеет сигнальное отверстие. Уплотнительная прокладка может быть выбрана в зависимости от различных жидкостей и рабочих температур.
Принцип работы
Жидкость А проходит через порт слева теплообменника через каждый второй канал, образованный пластинами, к противоположному порту на левой стороне теплообменника (если смотреть на него вдоль).
Коррозия
Коррозия обычно является причиной выхода этих устройств из строя. Используйте жидкости с разумным уровнем pH для обеспечения длительного срока службы. Жесткая вода вызывает коррозию быстрее, чем обычная вода. (По возможности используйте дистиллированную воду;
Применение
Холодильная система
Испаритель
Конденсатор
Экономайзер и перегреватели
Воздушный осушитель
Тепловой насос
Абсорбционный чиллер
HVAC
Теплый пол
Предоставьте все следующие модели
Пластинчатый теплообменник Sondex модели D-Sondex
|
| Спецификация разборного пластинчатого теплообменника Sondex |
| Модель |
Подключение |
поверхность/пластина |
Кол-во пластин |
QMAX |
Макс. поверхность |
| |
DN |
м2 |
№ |
Т/Ч |
м2 |
| D-S7 |
50 |
0.07 |
76 |
40 |
5 |
| D-S14 |
50 |
0.15 |
427 |
40 |
59 |
| D-S17 |
50/65 |
0.19 |
609 |
40 |
100 |
| D-S18 |
50/62.5 |
0.19 |
609 |
65 |
115 |
| D-S21 |
100 |
0.22 |
698 |
180 |
146 |
| D-S22 |
100 |
0.26 |
538 |
165 |
118 |
| D-S41 |
150 |
0.45 |
670 |
380 |
274 |
| D-S42 |
150 |
0.46 |
532 |
360 |
223 |
| D-S62 |
150 |
0.68 |
670 |
380 |
415 |
| D-S43 |
200 |
0.46 |
695 |
700 |
300 |
| D-S65 |
200 |
0.68 |
695 |
700 |
450 |
| D-S100 |
200 |
1 |
695 |
700 |
695 |
| D-S130 |
200 |
1.3 |
695 |
700 |
900 |
| D-S80 |
300 |
0.8 |
930 |
1600 |
744 |
| D-S81 |
300 |
0.84 |
930 |
1600 |
750 |
| D-S120 |
300 |
1.2 |
930 |
1600 |
1115 |
| D-S188 |
300 |
1.88 |
930 |
1600 |
1750 |
| 300 |
1.88 |
930 |
1600 |
2210 |
| D-S250 |
300 |
2.51 |
930 |
1600 |
2334 |
| D-S200 |
500 |
2.06 |
930 |
4000 |
1860 |
| Таблица содержит распространенные типы Sondex. Давление до 2,5 МПа |
| Тип рамы: IS, IT, FT, IG, FS, FG, IC |
