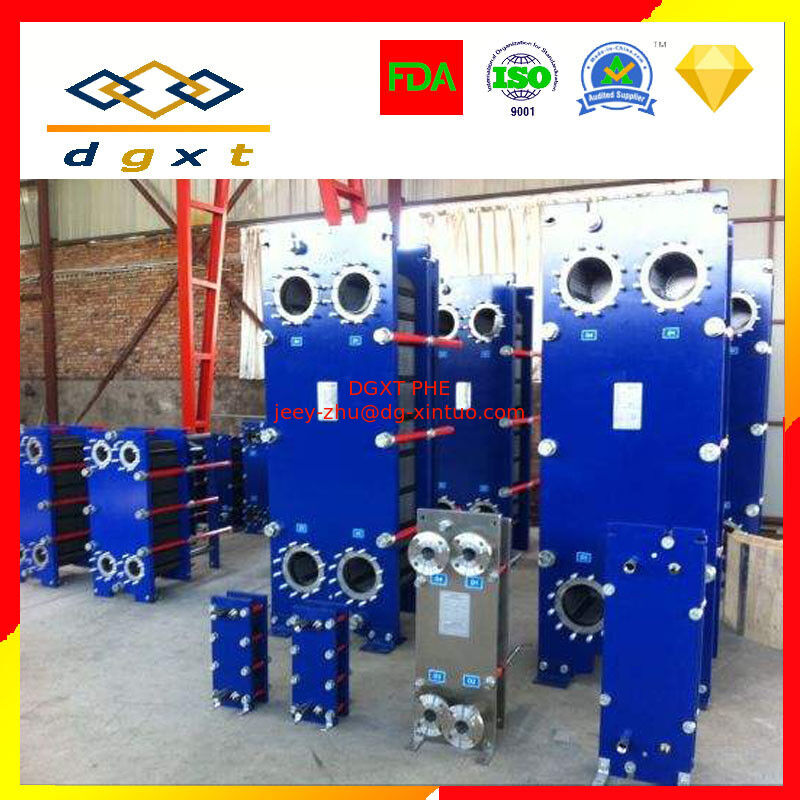

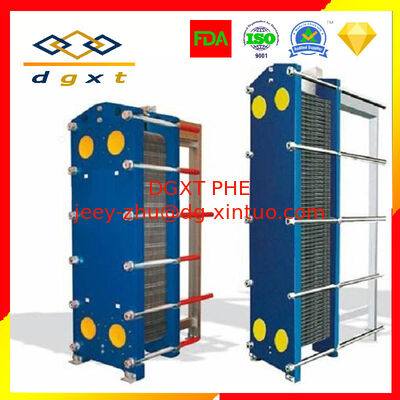

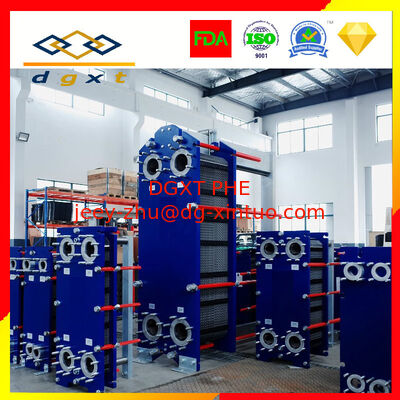

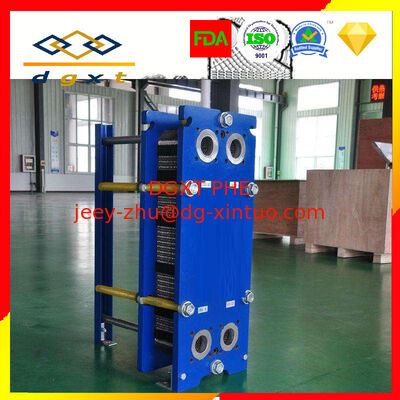

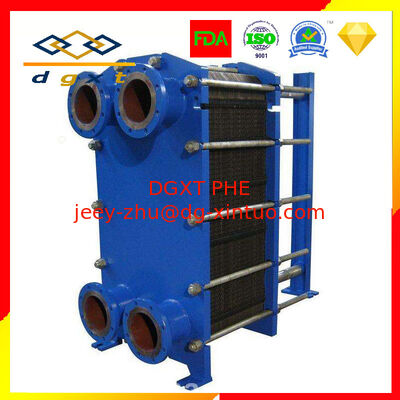

Центральное кондиционирование воздуха 10 Square 304 Пищевой высокотемпературный пластинчатый теплообменник воды и воды

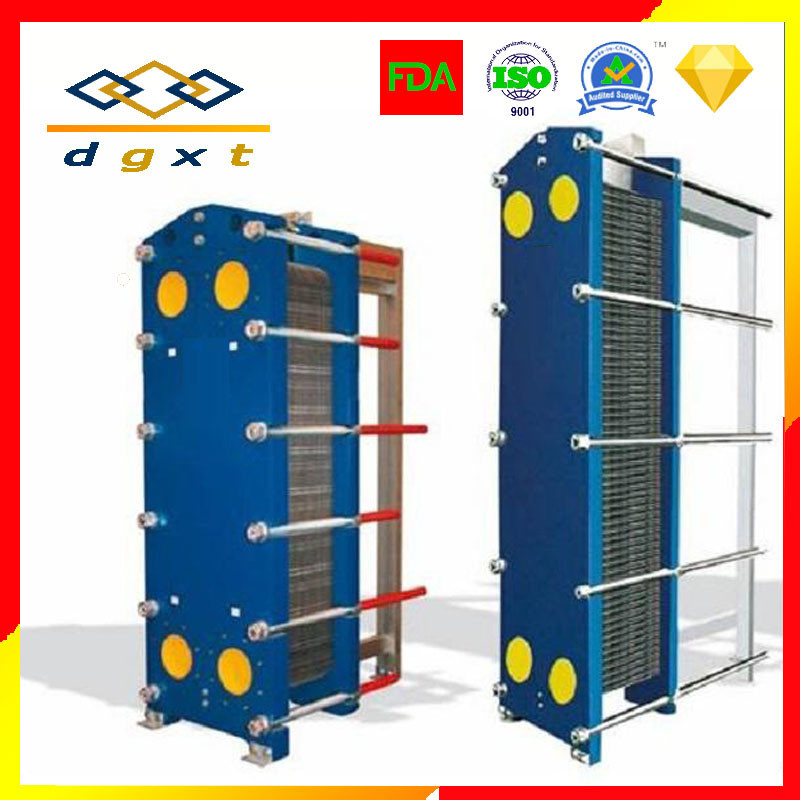

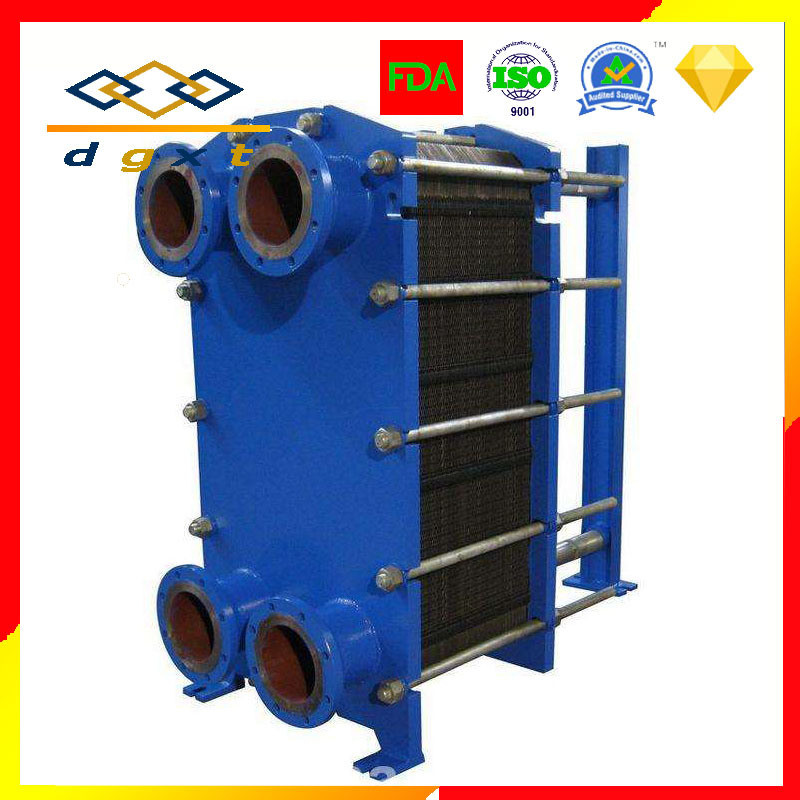

Пластинчатый теплообменник состоит из основных компонентов, таких как рама, группа пластин теплопередачи и зажимной болт.

Рама включает в себя неподвижную сжимающую пластину и подвижную сжимающую пластину, которые поддерживаются верхним направляющим стержнем и нижним направляющим стержнем и имеют стойку на другом конце. Две среды текут в соответствующие каналы, состоящие из гофрированных пластин, через фланцевые отверстия на неподвижной (или подвижной) сжимающей пластине, а среда после теплообмена вытекает из фланцевых отверстий на неподвижной (или подвижной) сжимающей пластине. Одна и та же фиксированная прижимная пластина, подвижная прижимная пластина, стойка и направляющая изготовлены из низкоуглеродистой стали. Учитывая различные требования пользователя, существует множество типов конструкций рам, включая тип рамы с двойной опорой и широко используемый тип пола.

Пластины теплопередачи являются одним из основных компонентов пластинчатых теплообменников. Гофрированный лист формируется путем прессования, а разумная гофрированная конструкция увеличивает эффективную площадь теплопередачи листа, так что жидкость образует турбулентность при прохождении вдоль гофра, что усиливает процесс теплопередачи. Уплотнительная прокладка расположена в уплотнительной канавке гофрированной пластины, причем уплотнительная прокладка выполнена в виде двухканальной уплотнительной конструкции и имеет сигнальное отверстие. Уплотнительная прокладка может быть выбрана в зависимости от различных жидкостей и рабочих температур.

Принцип работы

Жидкость А проходит из порта слева от теплообменника через все остальные каналы, созданные пластинами, к противоположному концевому отверстию слева от теплообменника (если смотреть на него вдалеке).


Коррозия

Обычно эти устройства выходят из строя из-за коррозии. Используйте жидкости с разумным уровнем pH, чтобы обеспечить длительный срок службы. Жесткая вода разъедает быстрее, чем обычная. (По возможности используйте дистиллированную жидкость;

Приложение

Холодильная система
Испаритель
Конденсатор
Экономайзер и пароохладители
Осушитель воздуха
Тепловой насос
Абсорбционный охладитель
ОВК
Сияющий пол

Предоставьте все следующие модели
