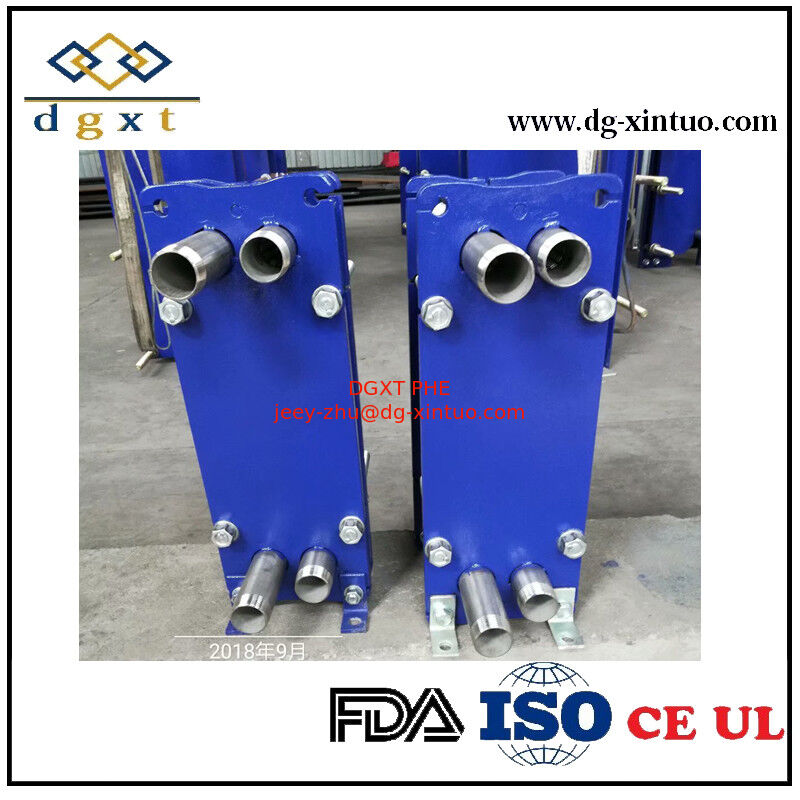

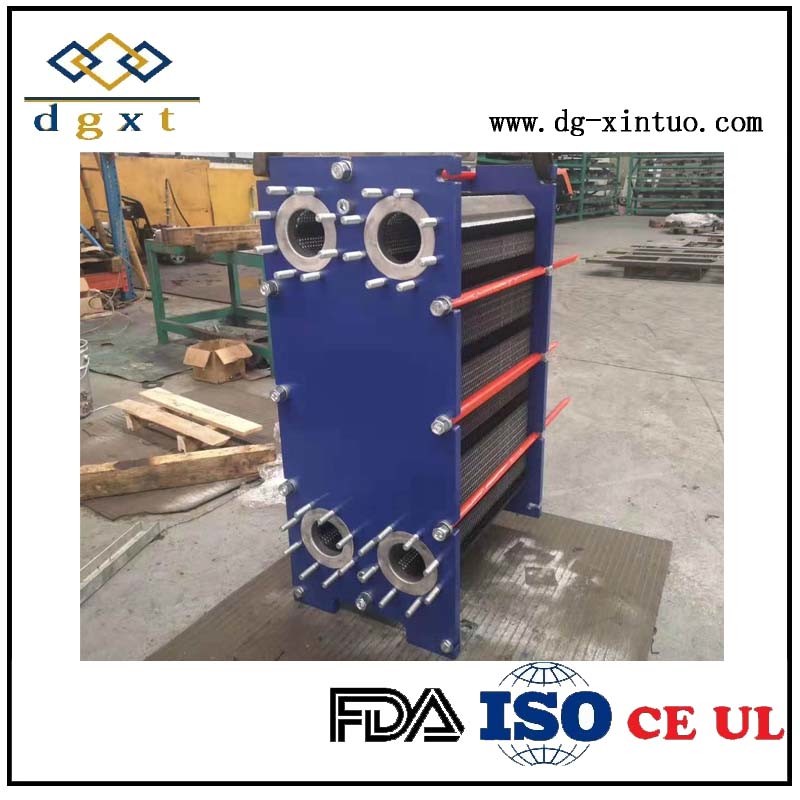

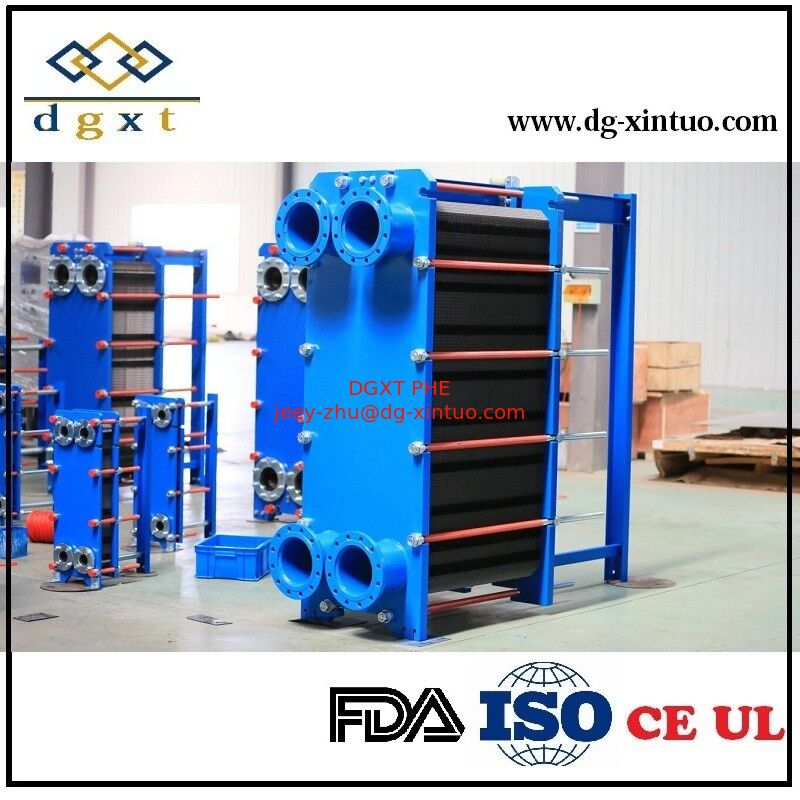

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке

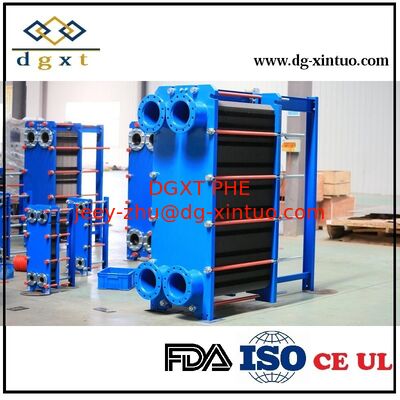

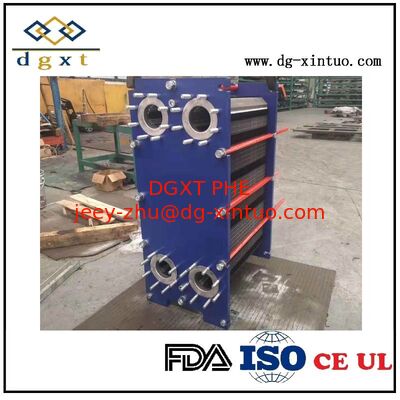

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger
Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 Plate to Plate Heat Exchanger
Основная информация
Место происхождения: Китай
Фирменное наименование: DGXT
Сертификация: FDA CE
Номер модели: С47/С41/С42/С62/С43/С65/С100/С81/С121/С188
Количество мин заказа: 1
Цена: $2000/PCS
Упаковывая детали: деревянный ящик
Время доставки: 10-15 дней
Условия оплаты: ТТ
Поставка способности: 100000 штук/год
Контакт
Модель №.: С47/С41/С42/С62/С43/С65/С100/С81/С121/С188 Бренд: DGXT
Торговая марка: ДГСТ ИЛИ ОЭМ Транспортный пакет: деревянный ящик
Спецификация: индивидуальный Источник: Китай
Код ТН ВЭД: 84195000 Порт: Шанхай, Китай
Производственная мощность: 100000 штук/год Сертификация: CE, ISO, RoHS, UL
Приложение: Обогреватель, холодный Принцип: Рекуперативный теплообменник
Стиль: Тип пластины Материал: Нержавеющая сталь
Послепродажное обслуживание: Онлайн-поддержка

Пластинчатый теплообменник S47/S41/S42/S62/S43/S65/S100/S81/S121/S188

Рама: углеродистая сталь Q235B
Соединения: металлическая футеровка AISI304, гильза EPDM
Стандартное соединение: стандарт ASME
Материал пластин: AISI316, AISI304, Titan, C276 (Hastelloy), Ni
Толщина пластины: 0,5/0,6/0,7 мм
Тип прокладки: клеевой, штифтовой или зажимной
Материал прокладки: EPDM, HEPDM, NBR, HNBR, Viton (FKM)
Срок поставки: 10-15 дней
Размер упаковки: деревянный ящик

Материал пластины Применяемые жидкости
Нержавеющая сталь (SU304, 316 и т.д.) Чистая вода, речная вода, пищевое масло, минеральное масло
Нержавеющая сталь и Ti, Ti-Pd Морская вода, соленая вода, солевые соединения
20Cr, 18Ni, SMO Разбавленная серная кислота, водный раствор солей,
Неорганические растворы
Никель Высокотемпературный и высококонцентрированный каустик
Hastelloy Концентрированная серная кислота, соляная кислота, фосфорная кислота
Уплотнительный материал: Рабочая температура Подходит для жидкости
NBR -15~+120°C Вода, морская вода, пищевое масло, соленая вода
HNBR -15~+140°C Высокотемпературное минеральное масло, высокотемпературная вода
EPDM -25~+170°C Горячая вода, пар, кислота, щелочь
Viton -5~+130°C

Кислота, щелочь, жидкость

Пластинчатый теплообменник

Функция пластинчатого теплообменника
Пластинчатый теплообменник — это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.
Пластины сжимаются с помощью стяжных болтов между неподвижной частью рамы (называемой головкой) и подвижной частью рамы (называемой задней плитой).
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.
Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с однопроходной или многопроходной схемой потока, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто она является предпочтительным решением, поскольку все соединения находятся на неподвижной части рамы и, следовательно, облегчают разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Преимущества пластинчатых теплообменников
Легкость снятия и очистки
Расширяемость
Высокая эффективность
Компактный размер
Близкая температура приближения
Множество задач в одном устройстве
Меньшее загрязнение
Низкая стоимость

Особенности и преимущества
Оцените преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.

Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение

  • Отрасль ОВК — например, системы централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения — например, системы централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
  • Морская/оффшорная промышленность — например, охлаждение центрального и смазочного масла
  • Молочная/пищевая/пищевая промышленность — например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
  • Сахарная промышленность
  • Биогазовая промышленность
  • Целлюлозно-бумажная промышленность
  • Тяжелая промышленность
  • Горнодобывающая промышленность
  • Нефтехимическая промышленность
  • Химическая промышленность — например, рекуперация отходящего тепла от конденсационной воды

Модель пластинчатого теплообменника серии D
Разборный пластинчатый теплообменник DGXT, спецификация
Модель Соединение поверхность/пластина Кол-во пластин QMAX Макс. поверхность
  DN м2 № Т/Ч м2
D-S7 50 0,07 76 40 5
D-S14 50 0,15 427 40 59
D-S17 50/65 0,19 609 40 100
D-S18 50/62,5 0,19 609 65 115
D-S21 100 0,22 698 180 146
D-S22 100 0,26 538 165 118
D-S41 150 0,45 670 380 274
D-S42 150 0,46 532 360 223
D-S62 150 0,68 670 380 415
D-S43 200 0,46 695 700 300
D-S65 200 0,68 695 700     450
D-S100 200 1 695 700 695
D-S130 200 1,3 695 700 900
D-S80 300 0,8 930 1600 744
D-S81 300 0,84 930 1600 750
D-S120 300 1,2 930 1600 1115
D-S188 300 1,88 930 1600 1750
300 1,88 930 1600 2210
D-S250 300 2,51 930 1600 2334
D-S200 500 2,06 930 4000 1860
Таблица представляет собой распространенные типы Sondex, давление до 2,5 МПа
Тип рамы: IS, IT, FT, IG, FS, FG, IC

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 0

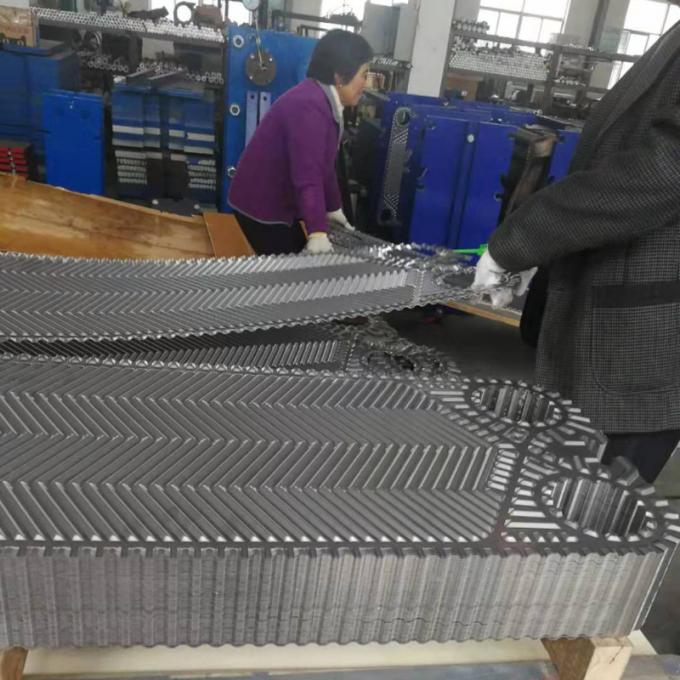

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 1
Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 2

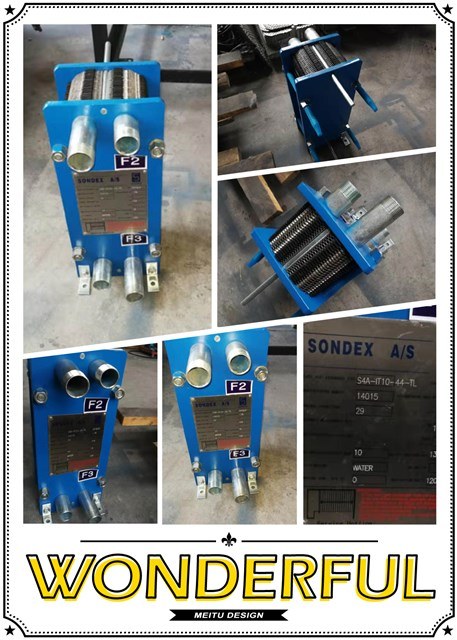

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 3

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 4

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 5

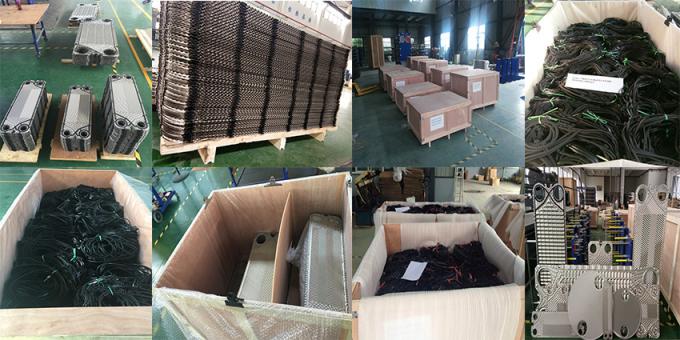

Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 6
Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 7Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 8Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 9Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 10Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 11Sondex Replace S47/S41/S42/S62/S43/S65/S100/S81/S121/S188 теплообменник пластина к пластинке 12
