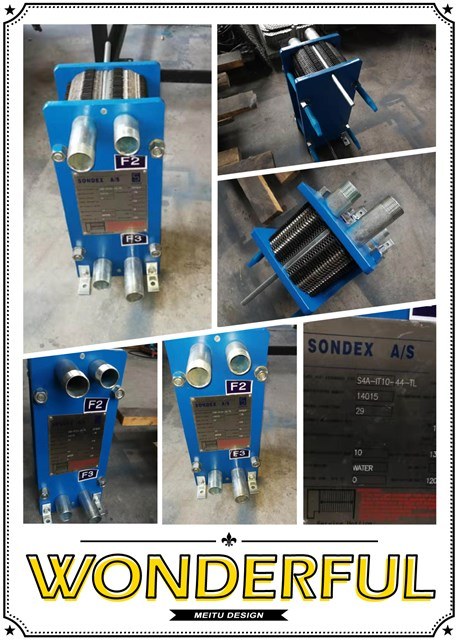

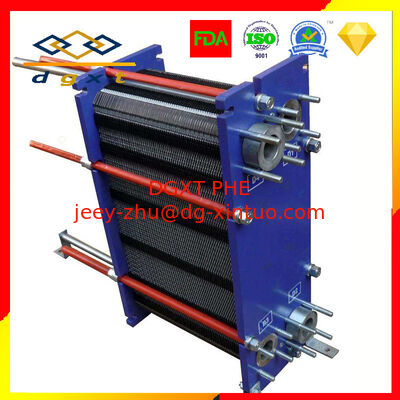

Пластинчатый теплообменник Sondex Free Flow/widegap AISI316/Titanium толщиной 0,8 мм для морской/оффшорной промышленности

Рама: углеродистая сталь Q235B
Патрубки: футерованные металлом AISI304, гильза EPDM
Стандартный патрубок: стандарт ASME
Материал пластин: AISI316, AISI304, Titan, C276 (Hastelloy), Ni
Толщина пластины: 0,5/0,6/0,7 мм
Тип прокладки: клеевой, штифтовой или защелкивающийся
Материал прокладки: EPDM, HEPDM, NBR, HNBR, Viton (FKM)
Срок поставки: 10-15 дней
Размер упаковки: деревянный ящик

Материал пластин	Применяемые жидкости
Нержавеющая сталь (SU304.316 и т.д.)	Чистая вода, речная вода, пищевое масло, минеральное масло
Нержавеющая сталь и Ti, Ti-Pd	Морская вода, соленая вода, солевые соединения
20Cr, 18Ni, SMO	Разбавленная серная кислота, водный раствор солей, Неорганические растворы
Никель	Высокотемпературный и высококонцентрированный каустик
Hastelloy	Концентрированная серная кислота, соляная кислота, фосфорная кислота

Уплотнительный материал:	адаптация температуры	Подходит для жидкости
NBR	-15~+120°C	Вода, морская вода, пищевое масло, соленая вода
HNBR	-15~+140°C	Высокотемпературное минеральное масло, высокотемпературная вода
EPDM	-25~+170°C	Горячая вода, водяной пар, кислота, щелочь
Viton	-5~+130°C	Кислота, щелочь, жидкость

Sondex свободный поток/широкий разрыв AISI316/Титаниевый 0,8 мм пластиновый теплообменник в морской промышленности/офшорной промышленности 5

Функция пластинчатого теплообменника
Пластинчатый теплообменник — это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчатого теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, что позволяет легко передавать тепло между ними.

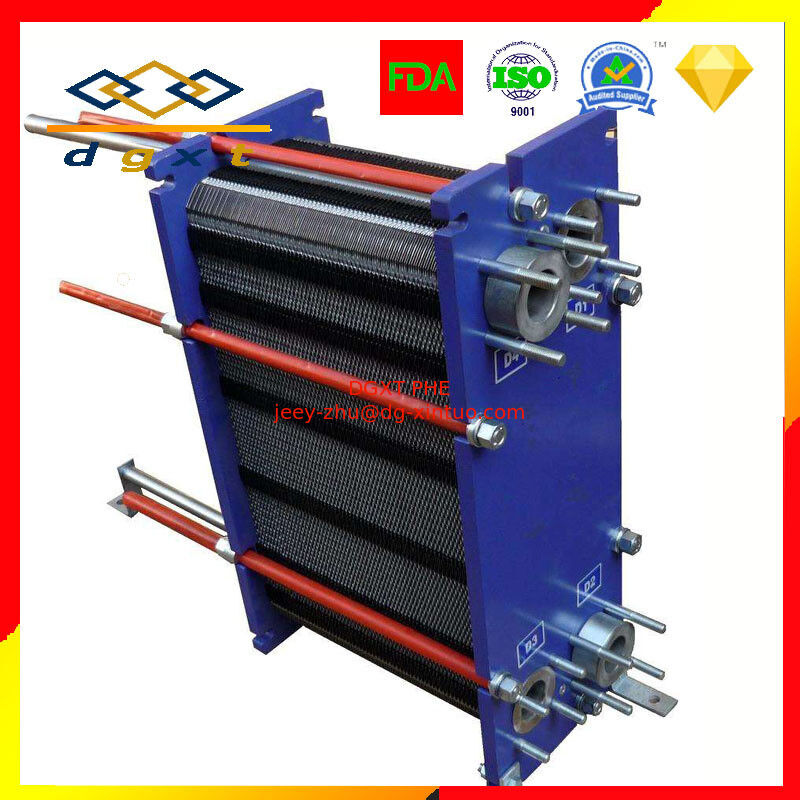

Пластины сжимаются с помощью стяжных болтов между неподвижной частью рамы (называемой головкой) и подвижной частью рамы (называемой ползуном).
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.
Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с однопроходным или многопроходным потоком, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения находятся на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.
Преимущества пластинчатых теплообменников
Легкость снятия и очистки
Расширяемость
Высокая эффективность
Компактный размер
Близкая температура приближения
Множество задач в одном блоке
Меньшее загрязнение
Низкие затраты

Особенности и преимущества
Оцените преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.

Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение

Отрасль ОВК — например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения — например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
Морская/оффшорная промышленность — например, охлаждение центрального и смазочного масла
Молочная/пищевая/пивобезалкогольная промышленность — например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
Сахарная промышленность
Биогазовая промышленность
Целлюлозно-бумажная промышленность
Тяжелая промышленность
Горнодобывающая промышленность
Нефтехимическая промышленность
Химическая промышленность — например, рекуперация отходящего тепла из конденсатной воды

Модель пластинчатого теплообменника серии D
Спецификация съемного пластинчатого теплообменника DGXT
Модель	Соединение	поверхность/пластина	Кол-во пластин	QMAX	Макс. поверхность
	DN	м2	№	Т/Ч	м2
D-S7	50	0,07	76	40	5
D-S14	50	0,15	427	40	59
D-S17	50/65	0,19	609	40	100
D-S18	50/62,5	0,19	609	65	115
D-S21	100	0,22	698	180	146
D-S22	100	0,26	538	165	118
D-S41	150	0,45	670	380	274
D-S42	150	0,46	532	360	223
D-S62	150	0,68	670	380	415
D-S43	200	0,46	695	700	300
D-S65	200	0,68	695	700	450
D-S100	200	1	695	700	695
D-S130	200	1,3	695	700	900
D-S80	300	0,8	930	1600	744
D-S81	300	0,84	930	1600	750
D-S120	300	1,2	930	1600	1115
D-S188	300	1,88	930	1600	1750
D-S188	300	1,88	930	1600	2210
D-S250	300	2,51	930	1600	2334
D-S200	500	2,06	930	4000	1860
Таблица представляет собой распространенные типы Sondex. Давление до 2,5 МПа
Тип рамы: IS, IT, FT, IG, FS, FG, IC

Sondex свободный поток/широкий разрыв AISI316/Титаниевый 0,8 мм пластиновый теплообменник в морской промышленности/офшорной промышленности 21

Место происхождения:	Китай
Фирменное наименование:	DGXT
Сертификация:	FDA CE
Номер модели:	SF123

Количество мин заказа:	1
Цена:	$2000/PCS
Упаковывая детали:	деревянный ящик
Время доставки:	10-15 дней
Условия оплаты:	ТТ
Поставка способности:	100000 штук/год

Модель №.:	SF123	Бренд:	DGXT
Торговая марка:	ДГСТ ИЛИ ОЭМ	Транспортный пакет:	деревянный ящик
Спецификация:	индивидуальный	Источник:	Китай
Код ТН ВЭД:	84195000	Порт:	Шанхай, Китай
Производственная мощность:	100000 штук/год	Сертификация:	CE, ISO, RoHS, UL
Приложение:	Обогреватель, холодный	Принцип:	Рекуперативный теплообменник
Стиль:	Тип пластины	Материал:	Нержавеющая сталь
Послепродажное обслуживание:	Онлайн-поддержка
