| Модель |
Угол гофры |
Глубина гофры (мм) |
Диаметр отверстия под угол (мм) |
Межосевое расстояние отверстий под угол (мм) |
Размер пластины (мм) |
Площадь пластины (м²) |
| FP04 |
57,5°133° |
2,1 |
φ30 |
336*65 |
393*122 |
0,04 |
Угол наклона пластины может быть высоким θ, низким θ, гофра может быть вертикальной, горизонтальной и т. д. Производство будет организовано в соответствии с вашим запросом.
Мы поставляем высококачественные пластины проточного канала, торцевые пластины, переходные пластины с давлением 1,0/1,3/1,6 бар. Возможны индивидуальные заказы.

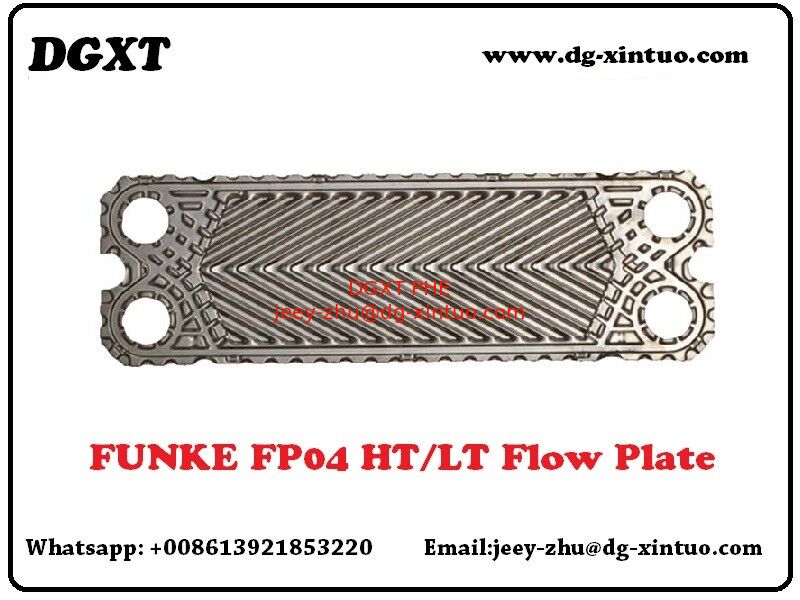

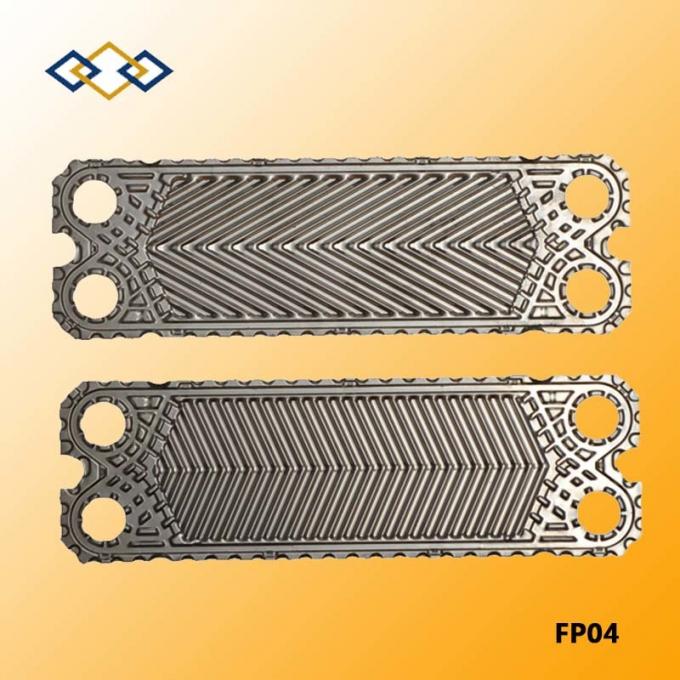

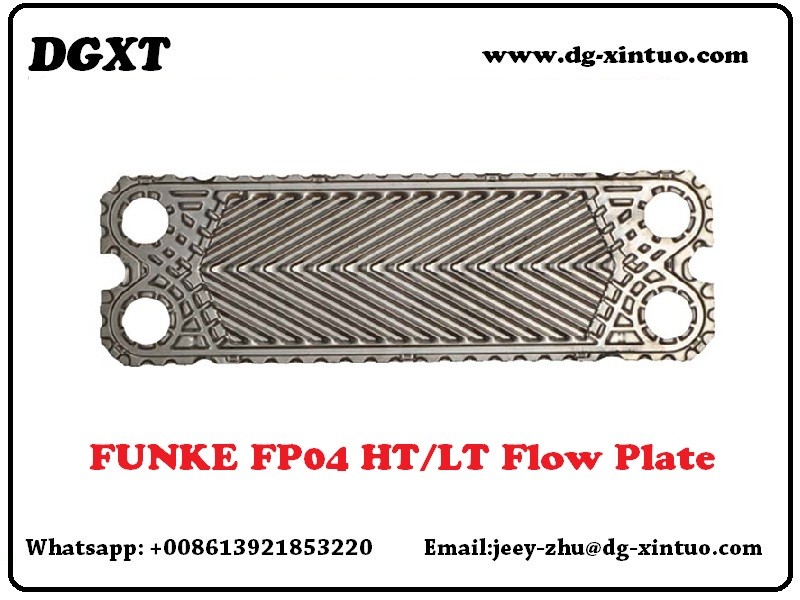

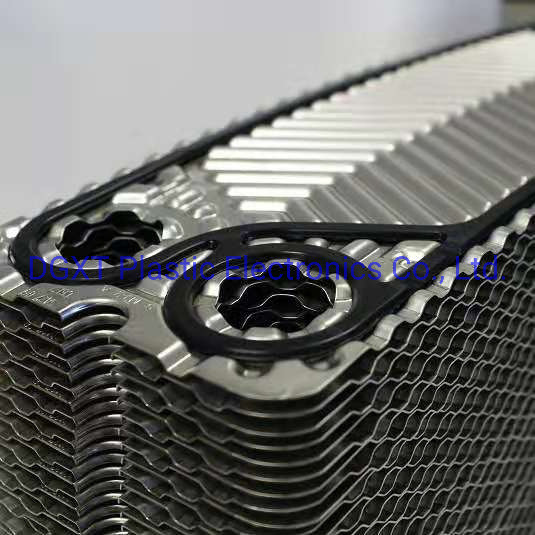

Тип: Пластина теплообменника. Тип: FP04
применение: теплообменник, режим теплопередачи, теплообменник стенка-к-стенке
Роль пластины в индустрии пластинчатых теплообменников. Пластина пластинчатого теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника — это специальная пластина, используемая в пластинчатом теплообменнике для изоляции среды и обмена теплом. Это важная часть пластинчатого теплообменника.
Материалы : нержавеющая сталь SUS304.316, титан и титан-палладий Ti, Ti-Pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и так далее.
Характеристика пластины

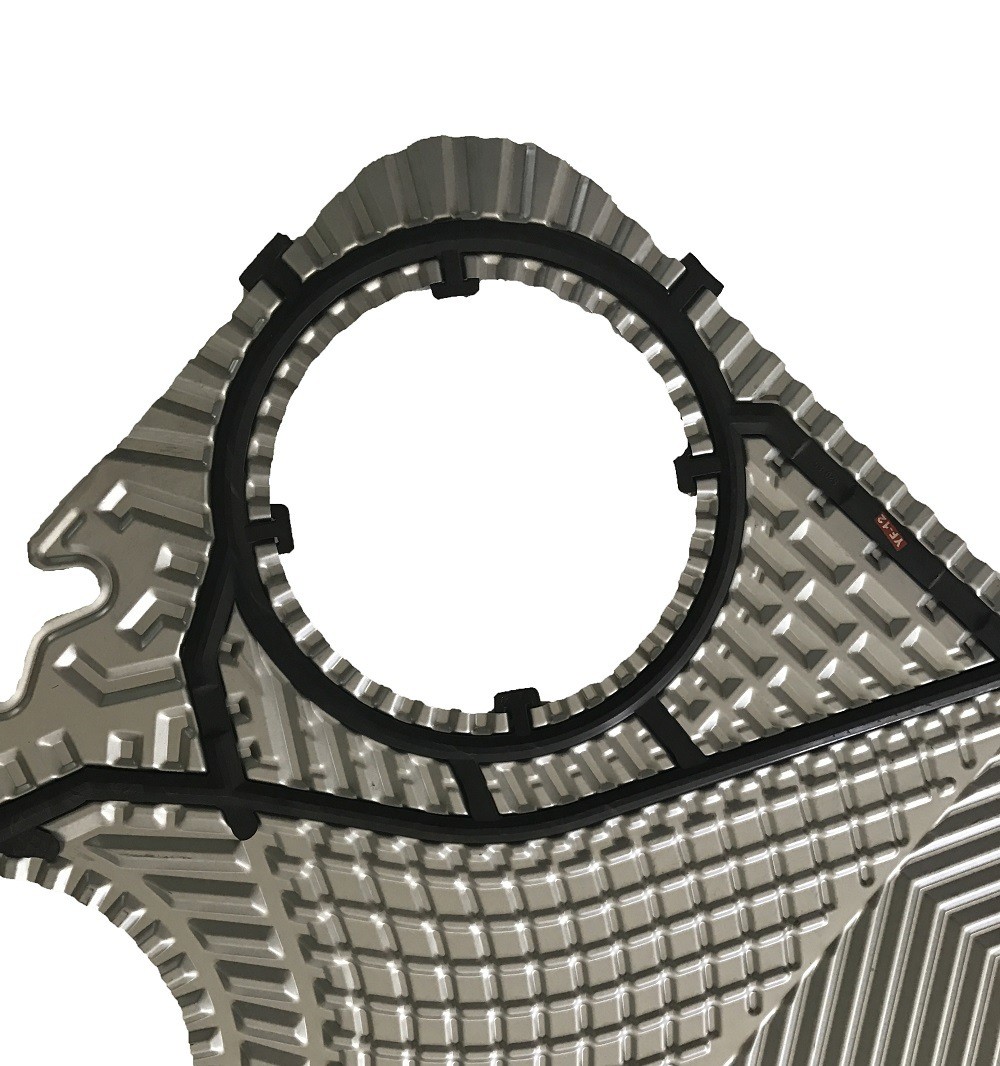

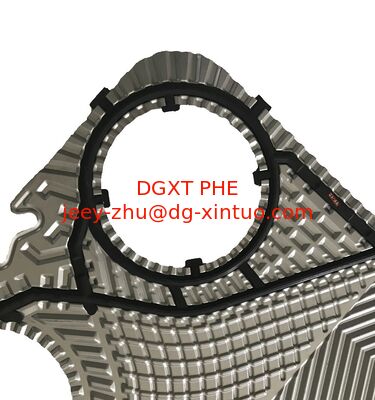

Пластины изготавливаются из коррозионностойкого материала толщиной от 0,5 до 1,0 мм: сталь AISI 316 по запросу AISI 304, SMO, Hastelloy (жаропрочные сплавы на основе никеля), титан и т. д. Материал пластины выбирается исходя из области применения пластинчатого теплообменного устройства и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределять жидкость и избегать «мертвых зон» на пластине. Между верхней и нижней зонами находится теплообменная поверхность пластины, имеющая гофрированную поверхность, позволяющую создавать турбулентный поток и интенсифицировать процесс теплообмена.
Краткое введение в пластины теплообменников
1. Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, разбавленный солевой раствор, неорганические водные растворы
|
|
Ni
|
Высокотемпературный, высококонцентрированный каустик
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|
Наше преимущество:
1. Мы знакомы с производственным процессом продукции, строгие требования к качеству, чтобы обеспечить 100%.
2. У нас большой запас стандартных материалов для обеспечения первой поставки и удовлетворения основных потребностей наших клиентов.
3. Мы корректируем производственный график в соответствии с требованиями заказчика, обеспечиваем поставку по контракту. Задержек не будет.
4. Мы сделаем все возможное, чтобы удовлетворить ваши запросы и помочь вам. Мы всегда будем вашим самым верным и надежным партнером.
5. Добро пожаловать к нам, мы предложим вам конкурентоспособную цену, давайте вместе создадим лучшее завтра.
Другие типы пластин Funke:
| FP04 |
FP16 |
FP31 |
FP60 |
FP112 |
| FP08 |
FP22 |
FP40 |
FP80 |
FP405 |

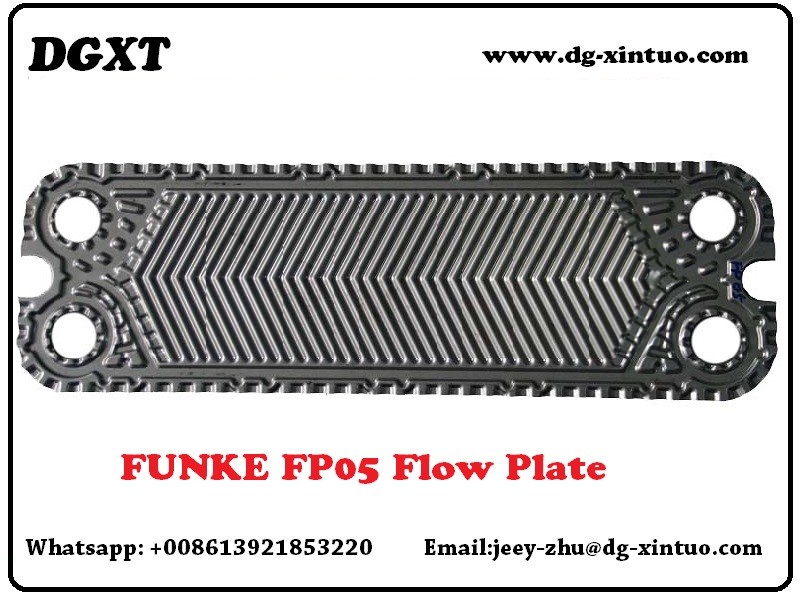

| FP05 |
FP14 |
FP50 |
FP42 |
FP70 |
| FP09 |
FP20 |
FP71 |
FP62 |
FP100 |
| FP10 |
FP205 |
FP41 |
FP82 |
FP130 |
Для получения дополнительной информации о продукте, пожалуйста, свяжитесь с нами! Большое спасибо!
