| Модель |
Угол гофрировки |
Глубина гофрировки (мм) |
Диаметр отверстия угла (мм) |
Межосевое расстояние отверстий угла (мм) |
Размер пластины (мм) |
Площадь пластины (м2) |
| S64 |
55°135° |
2.6 |
φ100 |
1771*225 |
1924*380 |
0.64 |

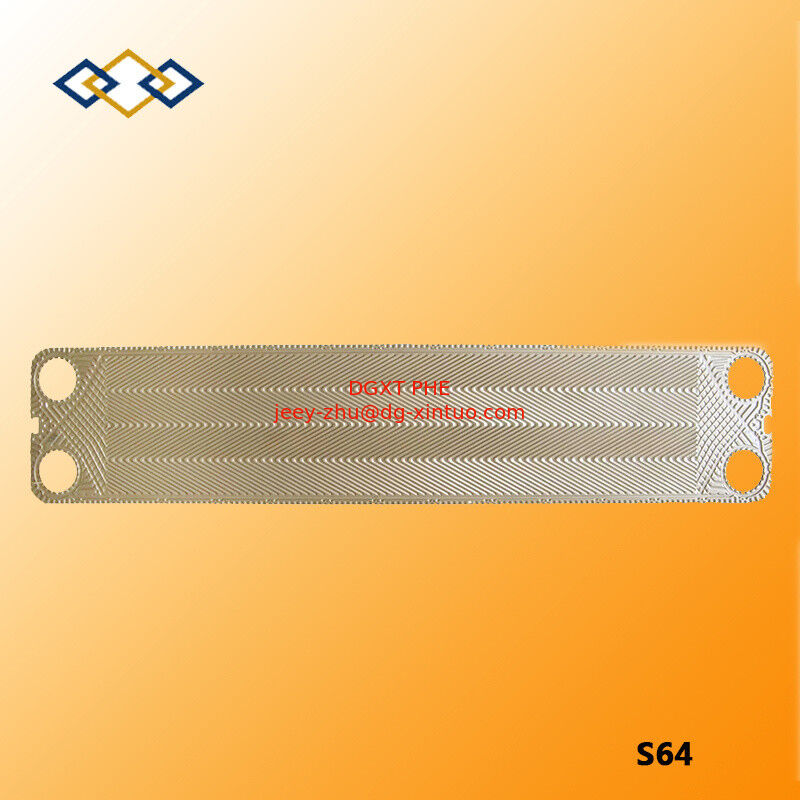

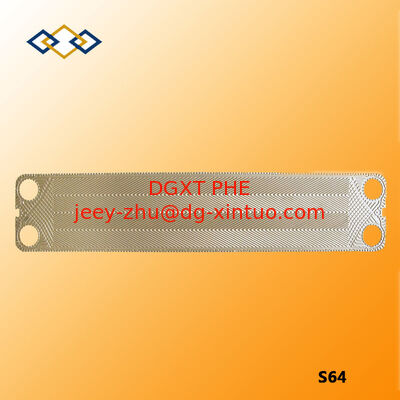

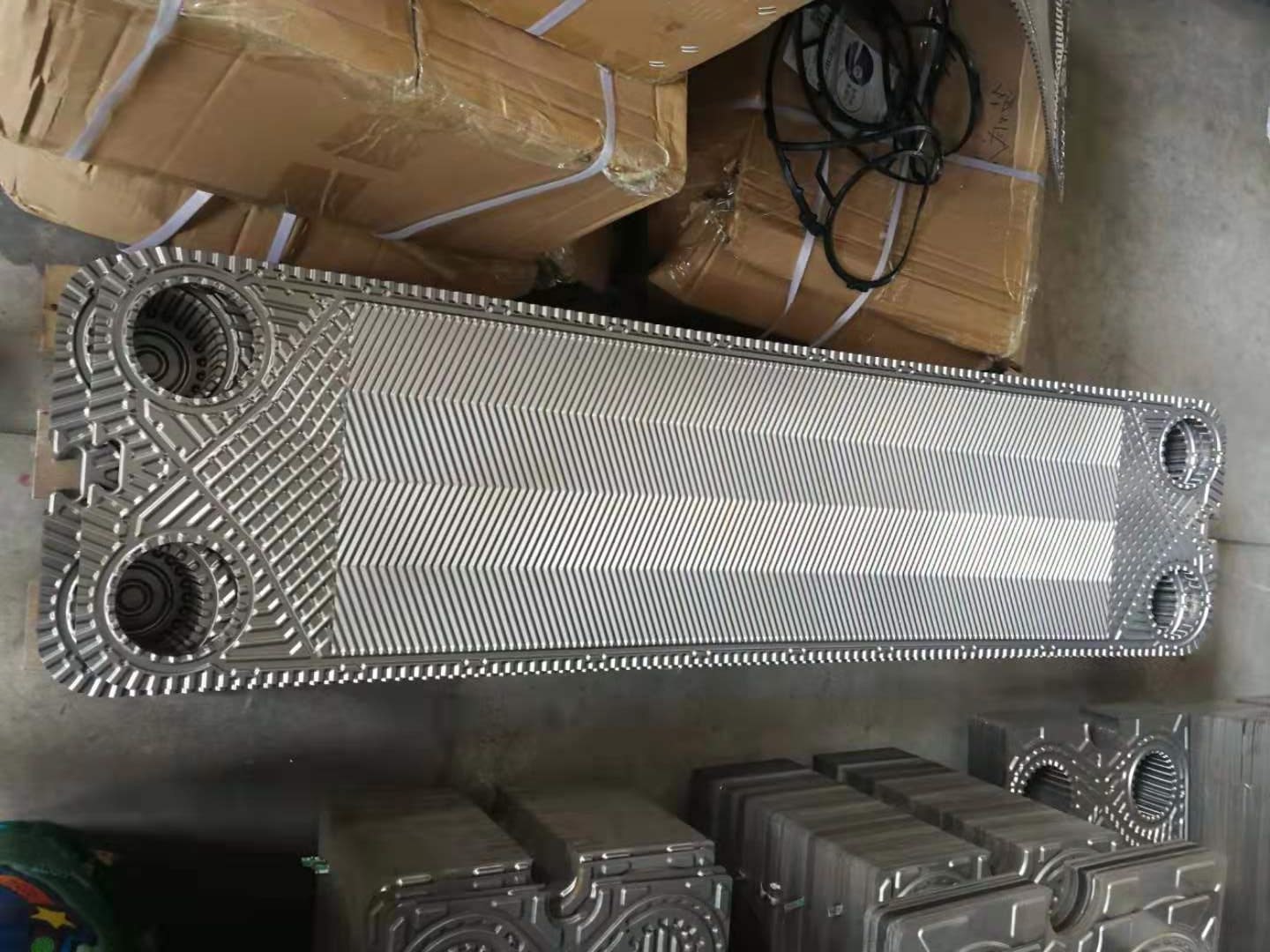

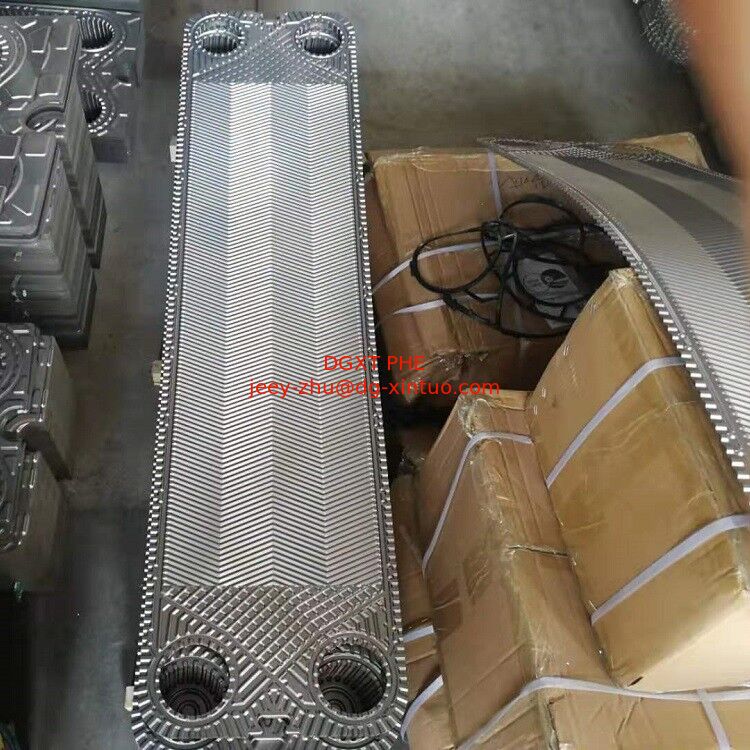

Мы поставляем S
64 пластину для потока, торцевую пластину, переходную пластину. Добро пожаловать на индивидуальный заказ.
Характеристика пластины

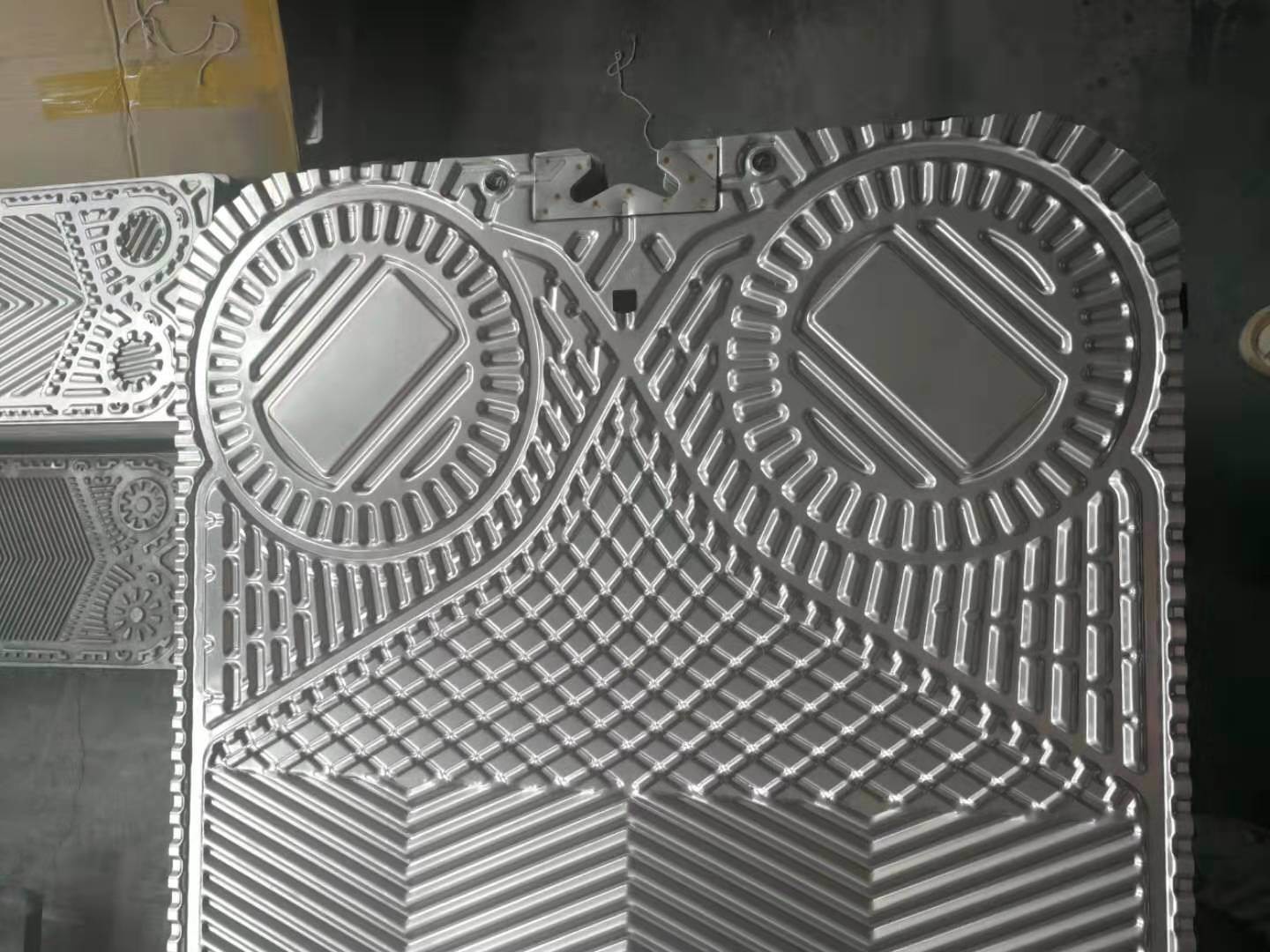

Пластины изготавливаются из коррозионностойкого материала толщиной от 0,5 до 1,0 мм: сталь AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля), титан и т.д. Материал пластины выбирается исходя из области применения пластинчатого теплообменного устройства и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. На входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать "мертвых зон" на пластине. Между верхней и нижней зонами расположена теплообменная поверхность пластины, имеющая гофрированную поверхность, позволяющую создавать турбулентный поток и интенсифицировать процесс теплообмена.
Тип: Пластина теплообменника. Тип:S64
Применение: теплообменник, режим теплопередачи, теплообменник "стена-стена"
Роль пластины в индустрии пластинчатых теплообменников. Пластина теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника - это специальная пластина, используемая в пластинчатом теплообменнике для изоляции среды и теплообмена. Это важная часть пластинчатого теплообменника.
Материалы : нержавеющая сталь SUS304.316, титан и сплав титана с палладием Ti, Ti-Pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и так далее.
Краткое введение в пластину теплообменника
1.Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, водный раствор разбавленных солевых веществ, водный раствор неорганических веществ
|
|
Ni
|
Высокотемпературный, высоковязкий каустик
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|
2.Другие типы пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
S65 Клеевой тип |
| S8A |
S9A |
S37 |
S43 |
S121 |
S110 |
S100 Клеевой тип |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
S130 Клеевой тип |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| S7 Клей |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| S20 Клей |
S21A |
S43H |
S64 |
S62 |
S43 Клеевой тип |
SFD35 |
Для получения дополнительной информации о продукте, пожалуйста, свяжитесь с нами! Большое спасибо!
