| Модель |
Угол гофрировки |
Глубина гофрировки (мм) |
Диаметр отверстия под угол (мм) |
Расстояние между центрами отверстий под угол (мм) |
Размер пластины (мм) |
Площадь пластины (м2) |
| Тип клея S130 |
60° |
2,6 |
φ213 |
1891*395 |
2153*657 |
1,3 |
Мы поставляем
Тип клея S130 проточную пластину, торцевую пластину, переходную пластину. Возможна индивидуальная настройка.

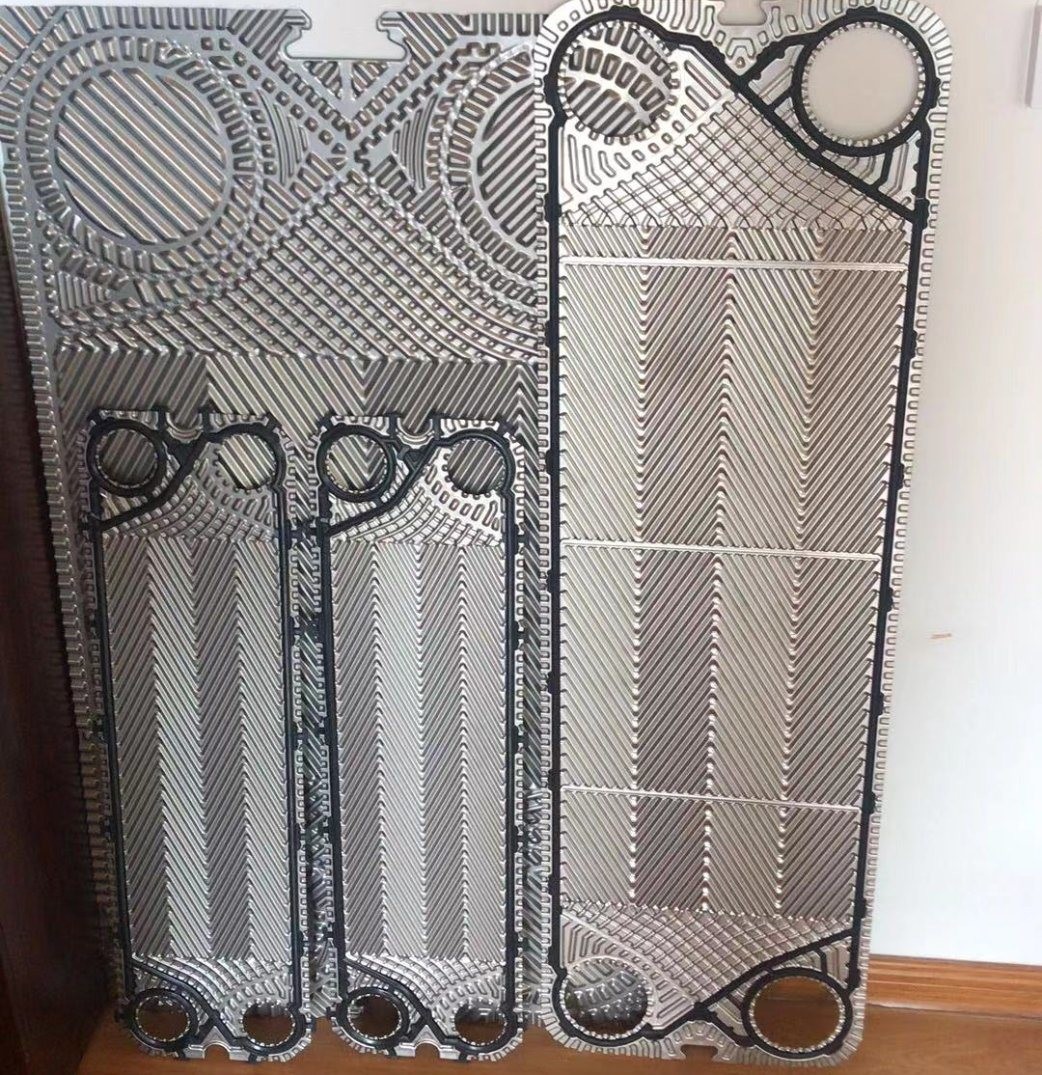

Характеристики пластины
Пластины изготавливаются из коррозионностойкого материала толщиной от 0,5 до 1,0 мм: сталь AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля), титан и т. д. Материал пластины выбирается исходя из области применения пластинчатого теплообменного устройства и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. На входе в пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать "мертвых зон" на пластине. Между верхней и нижней зонами расположена теплообменная поверхность пластины, имеющая гофрированную поверхность, позволяющую создавать турбулентный поток и интенсифицировать процесс теплообмена.

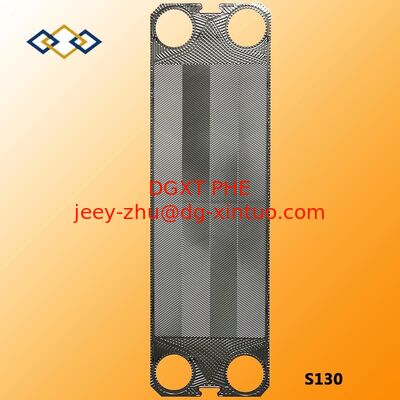

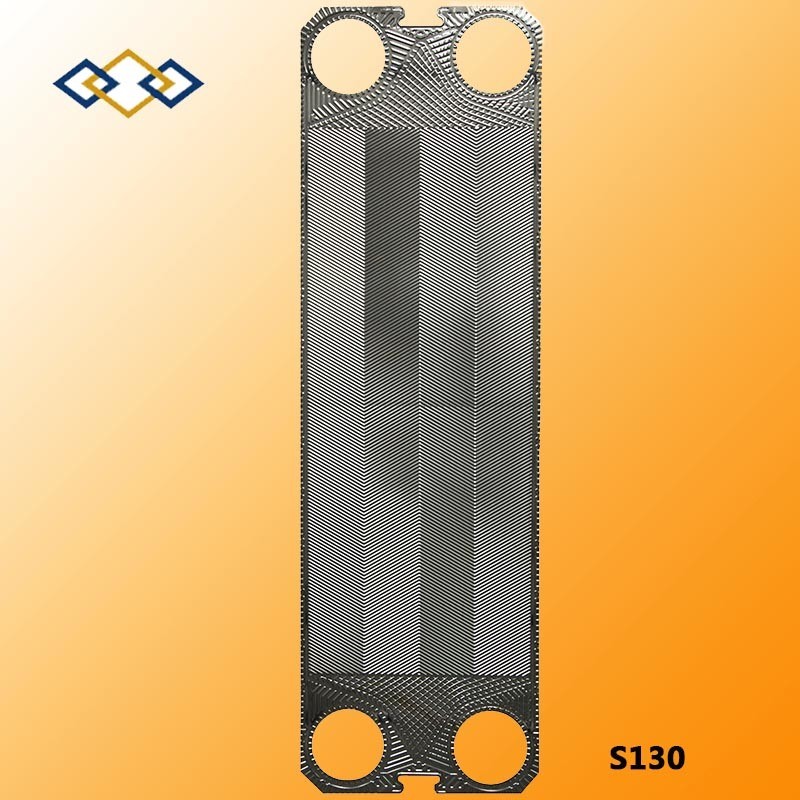

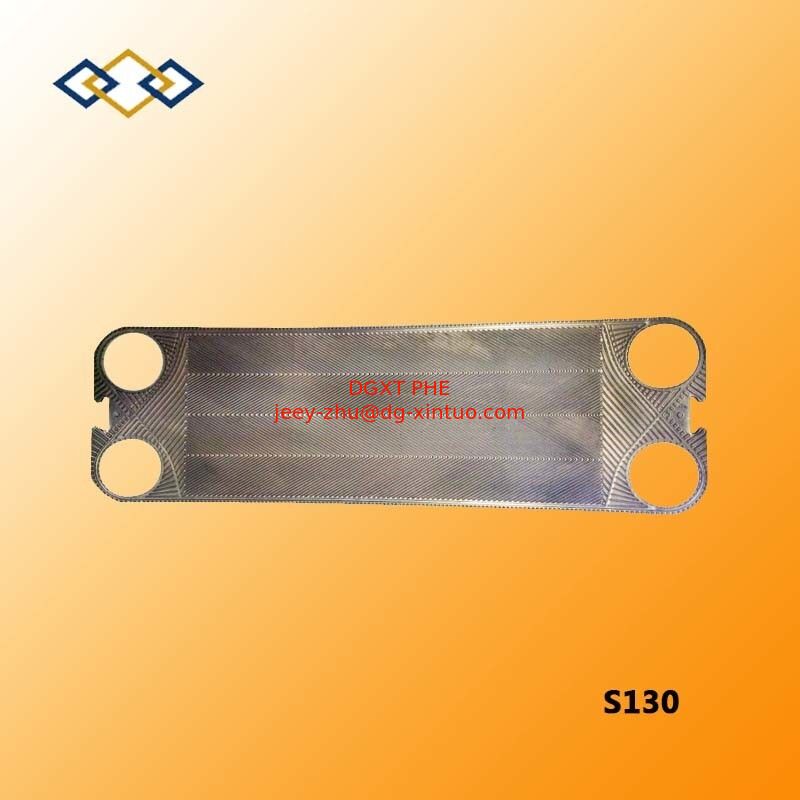

Тип: Пластина теплообменника. Тип: Тип клея S130
применение: теплообменник, режим теплопередачи, теплообменник "стена-стена"
Роль пластины в индустрии пластинчатых теплообменников. Пластина теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника - это специальная пластина, используемая в пластинчатом теплообменнике для изоляции среды и теплообмена. Это важная часть пластинчатого теплообменника.
Материалы : нержавеющая сталь SUS304.316, титан и сплавы титана с палладием Ti, Ti-pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и т. д.
Краткое введение в пластины теплообменников
1. Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, разбавленный солевой раствор, неорганические водные растворы
|
|
Ni
|
Высокотемпературный, высокоплотный каустик
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|
2. Другие типы пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
Тип клея S65 |
| S8A |
S9A |
S37 |
S43 |
S121 |
S110 |
Тип клея S100 |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
Тип клея S130 |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| Клей S7 |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| Клей S20 |
S21A |
S43H |
S64 |
S62 |
Тип клея S43 |
SFD35 |
3.Тип клея S130 Пластинчатый теплообменник
Для получения дополнительной информации о продукте, пожалуйста, свяжитесь с нами! Большое спасибо!
