| Модель |
Угол обрушения |
Глубина коругации (мм) |
Диаметр углового отверстия (мм) |
Расстояние между центрами угловых отверстий (мм) |
Размер пластины (мм) |
Площадь плиты (м2) |
| S41 |
55°135° |
2.6 |
φ147 |
890*296 |
1100*500 |
0.41 |
| S41A |
55°135° |
2.6 |
φ147 |
890*296 |
1100*500 |
0.41 |

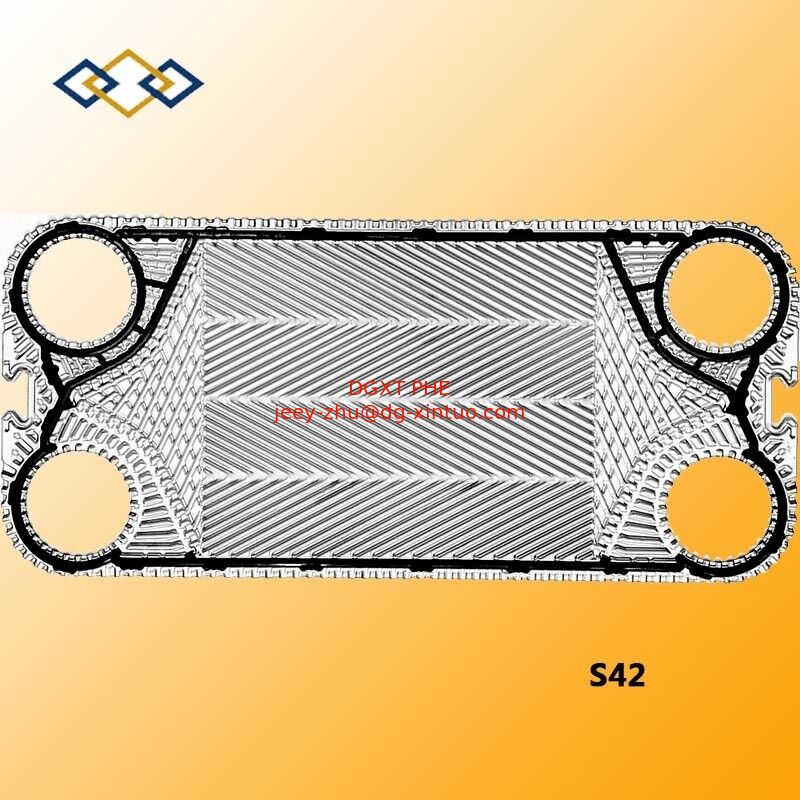

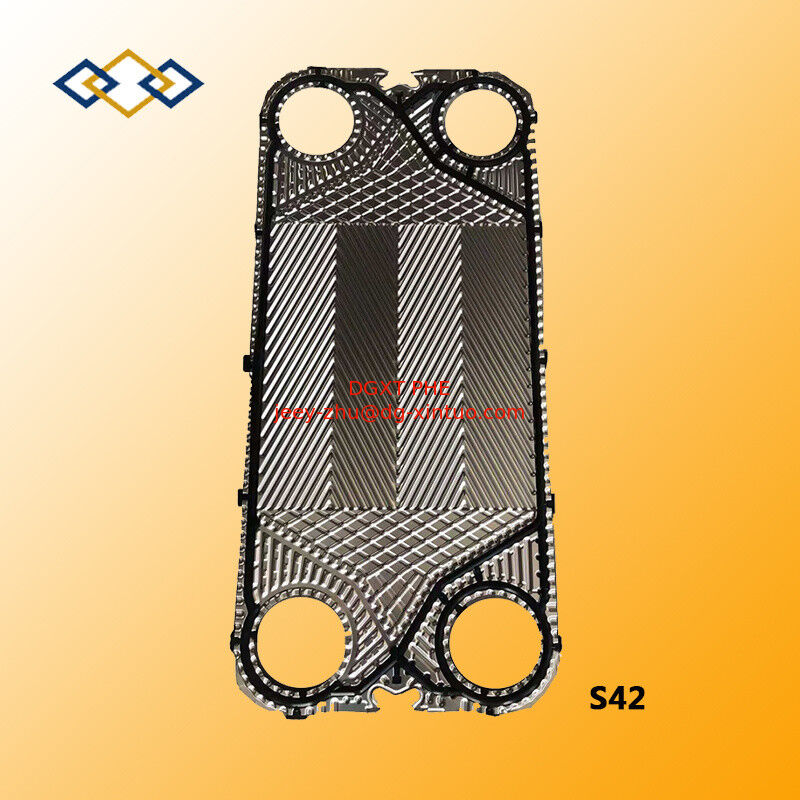

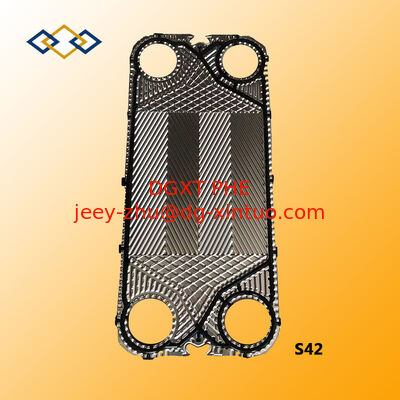

| S42 |
55°135° |
3.8 |
φ147 |
890*296 |
1099*499 |
0.42 |

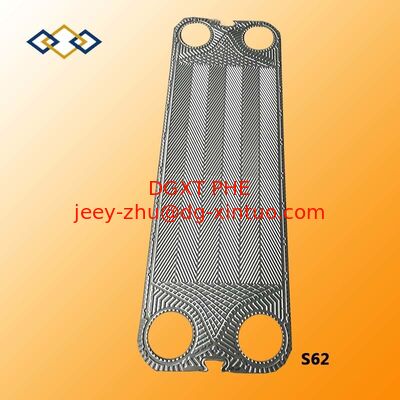

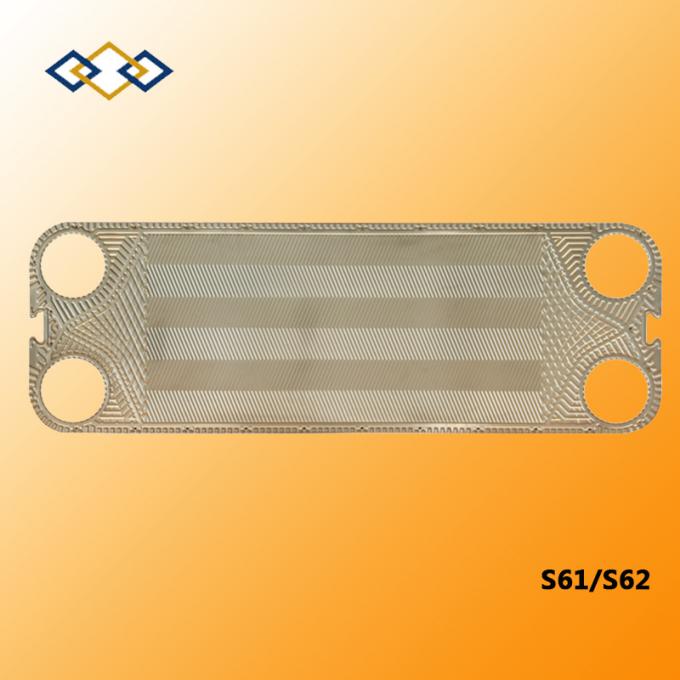

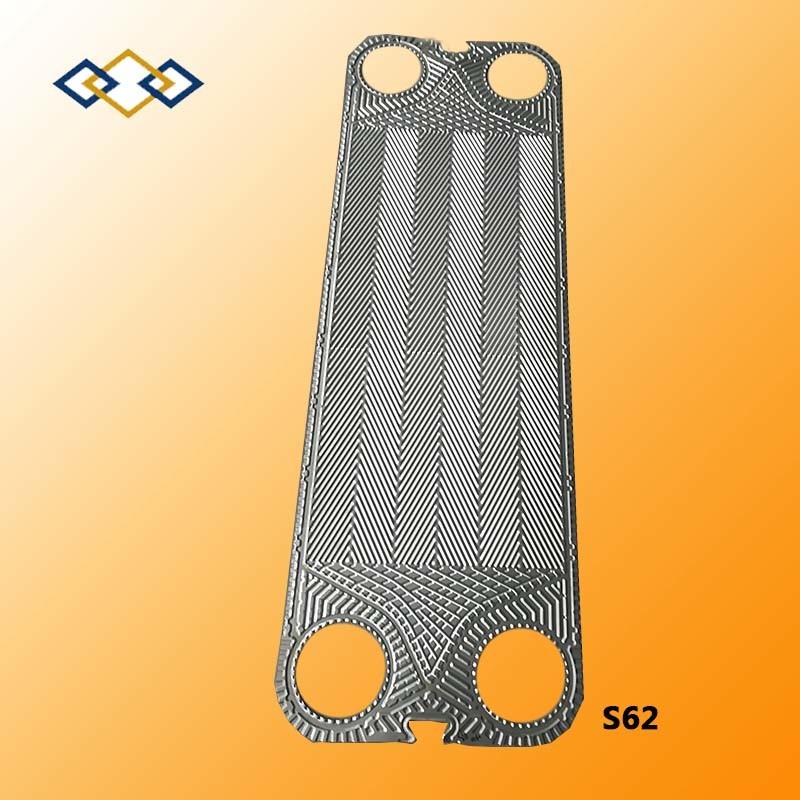

| S62 |
55°135° |
2.6 |
φ147 |
1292*296 |
1502*500 |
0.62 |
| S63 |
55°131° |
3.8 |
φ148 |
1292*296 |
1501*499 |
0.63 |

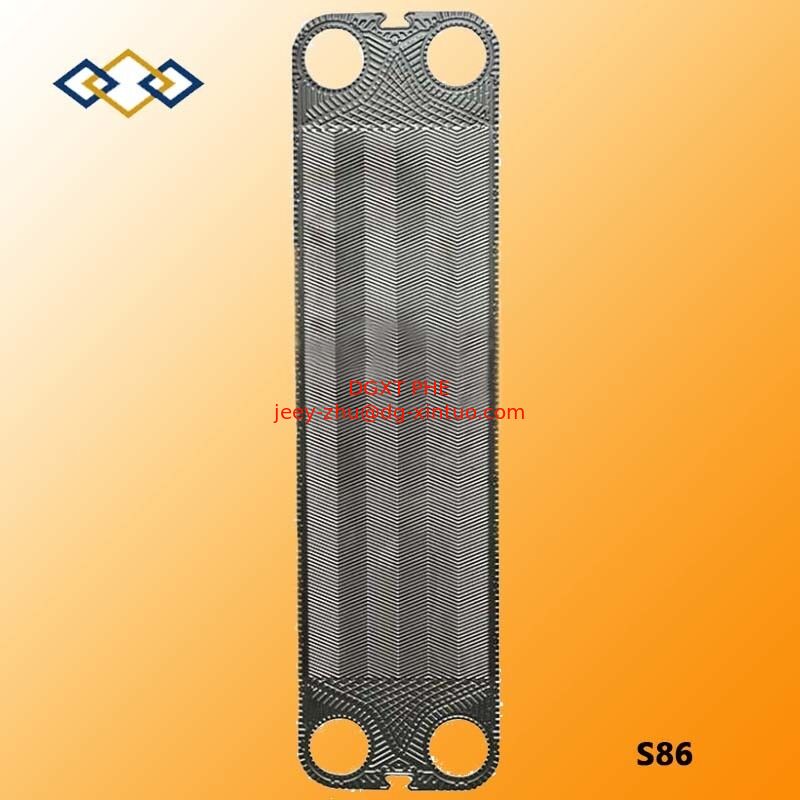

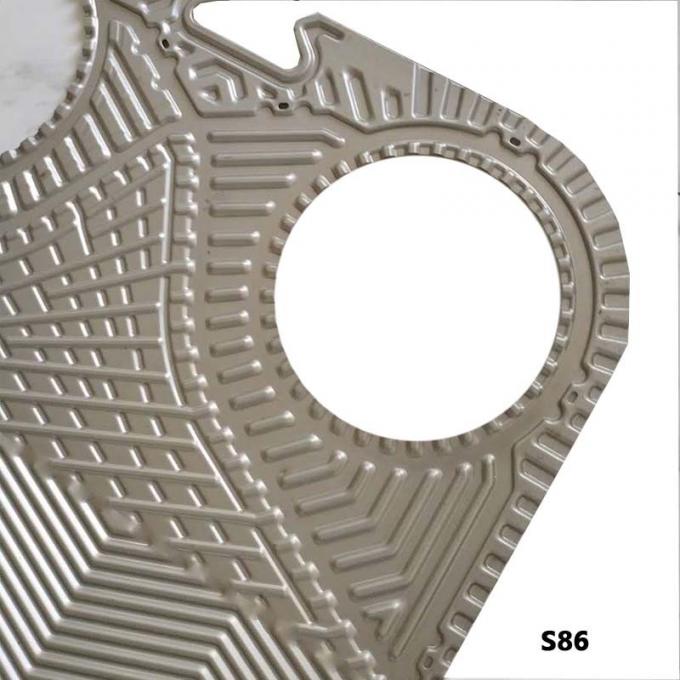

| S86 |
55° |
2.6 |
φ147 |
1694*296 |
1904*500 |
0.86 |

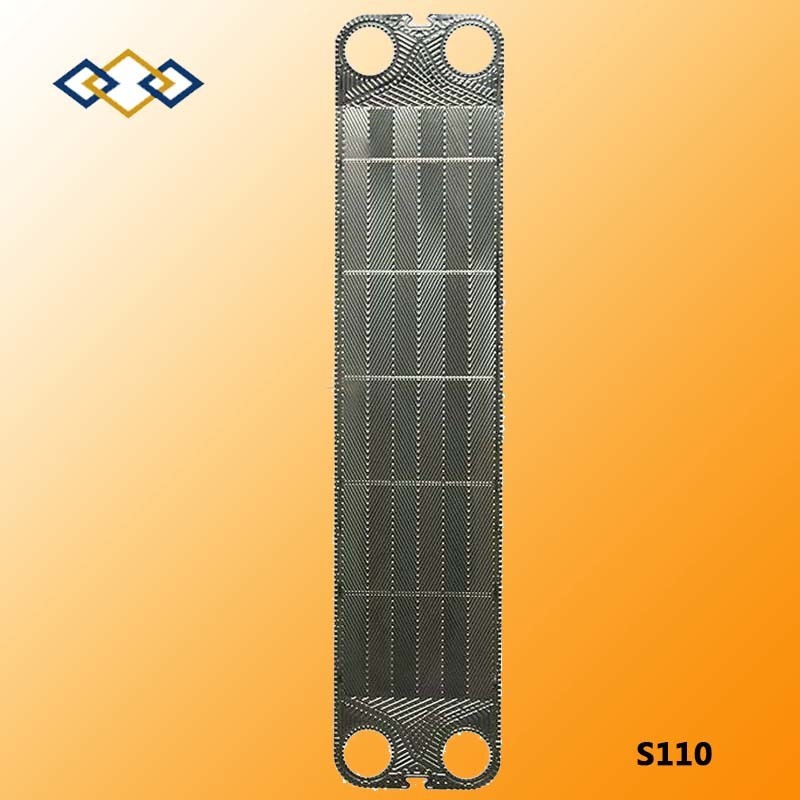

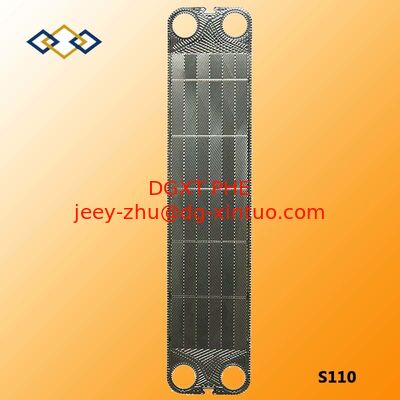

| S110 |
55° 135° |
2.6 |
φ147 |
2094*296 |
2304*500 |
1.1 |
Мы поставляем
S41-S42-S63-S62-S79-S86-S87-S110 Пластина потока, конечная пластина, переходная пластина.

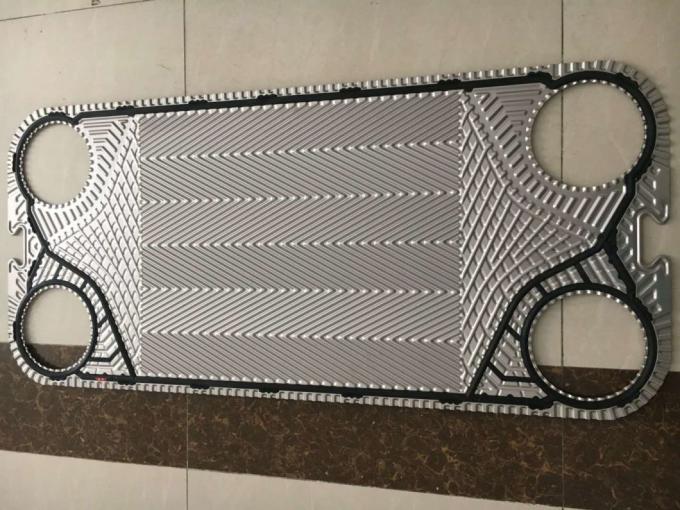

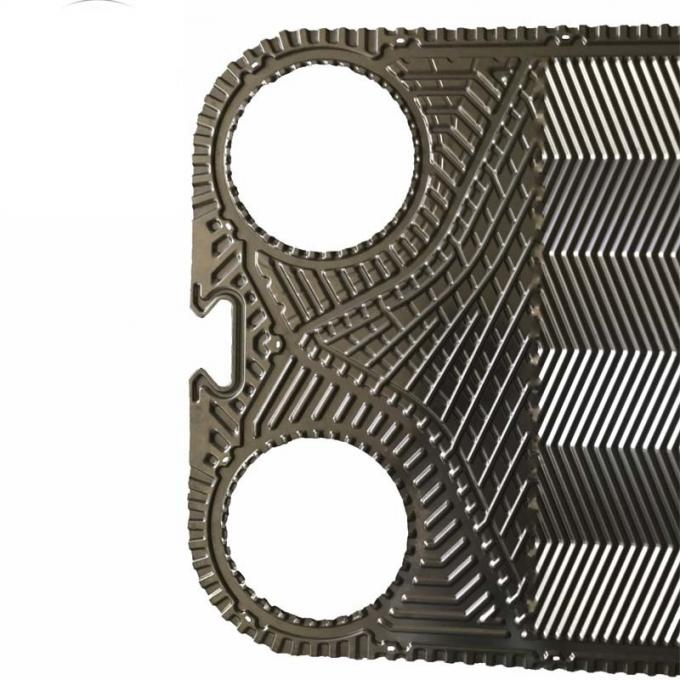

Характеристика пластинки
Плиты изготавливаются из коррозионностойкого материала толщиной от 0,5 до 1,0 мм: сталь AISI 316 по требованию AISI 304, SMO, Hasterloy (теплостойкие сплавы на основе никеля), титан и т.д.Материал пластины выбирается исходя из сферы применения ламельного теплообменного устройства и условий его работы.Плита имеет отверстия для прохода окружающей среды и распределения по каналам.При входе на пластину теплоноситель приходит в распределительную зону, которая позволяет равномерно распределить жидкость и избежать "мертвых зон" на пластинеМежду верхней и нижней зонами расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и усилить процесс теплообмена.
Тип:Пластина теплообменника.S41-S42-S63-S62-S79-S86-S87-S110
Использование:теплообменник, режим теплопередачи, теплообменник стенка-стенка
Роль пластины в промышленности теплообменника пластины, пластина теплообменника пластины является ключевым компонентом теплообменника пластины,Плита пластинчатого теплообменника - это специальная плита, используемая в пластинчатом теплообменнике для изоляции среды и обмена тепломЭто важная часть теплообменника.
Материалы:из нержавеющей стали SUS304.316, титан и титановый палладий Ti, Ti-pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и так далее.
Краткое введение в теплообменник
1Как выбрать материал для пластины?
|
Материал пластины
|
Подходящие средства массовой информации
|
|
Нержавеющая сталь ((304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, соленая вода, соленая субстанция
|
|
20Cr,18Ni,6Mo ((254MO)
|
Разбавленная серная кислота, разбавленная солевая субстанция водный раствор, неорганический водный раствор
|
|
Ни.
|
Каустическая сода высокой температуры и высокой плотности
|
|
Hastelloy ((C276,D205,B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|
2.Больше тип пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
S65 Тип клея |
| S8A |
S9A |
S37 |
С43 |
S121 |
S110 |
S100 Тип клея |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
S130 Тип клея |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| S7Клей |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| S20Клей |
S21A |
S43H |
S64 |
S62 |
S43 Тип клея |
SFD35 |
3.S41-S42-S63-S62-S79-S86-S87-S110 Пластинчатый теплообменник
