| Модель |
Угол гофрировки |
Глубина гофрировки (мм) |
Диаметр отверстия (мм) |
Межосевое расстояние отверстий (мм) |
Размер пластины (мм) |
Площадь пластины (м2) |

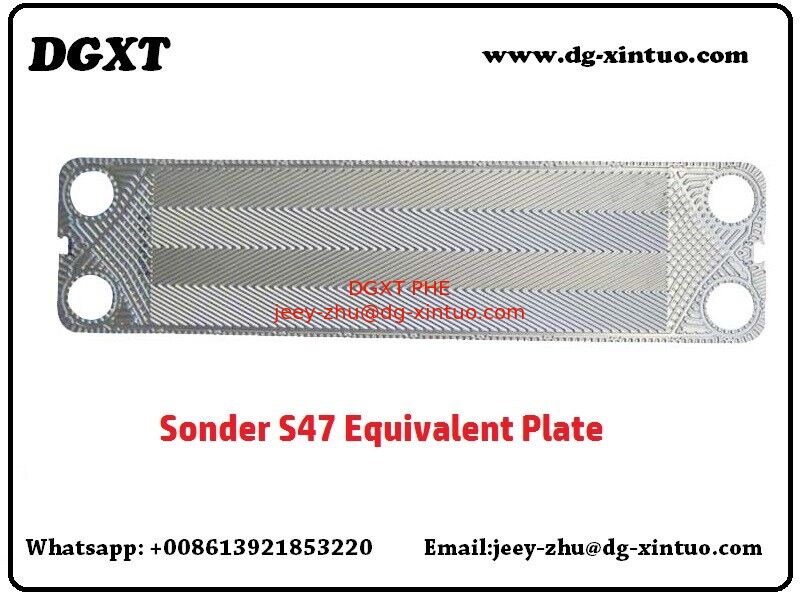

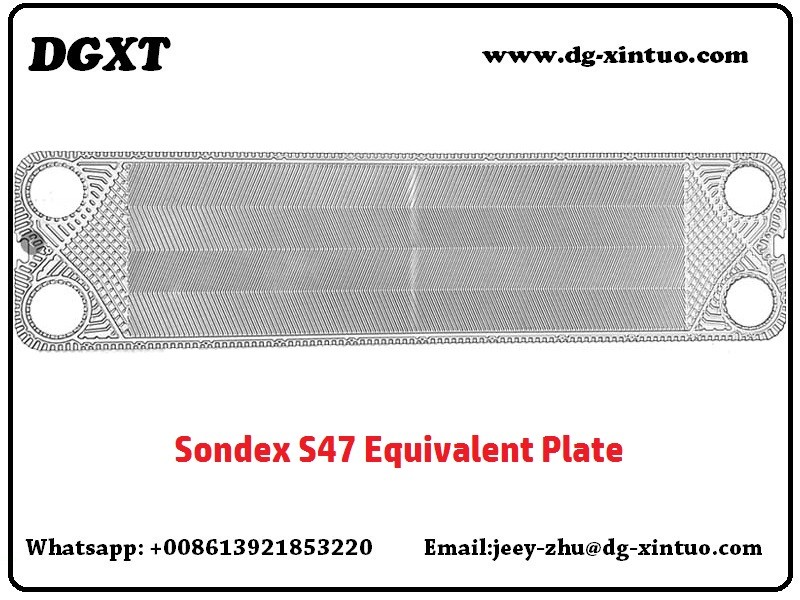

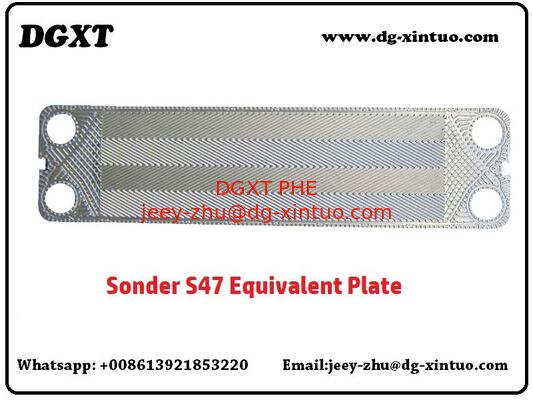

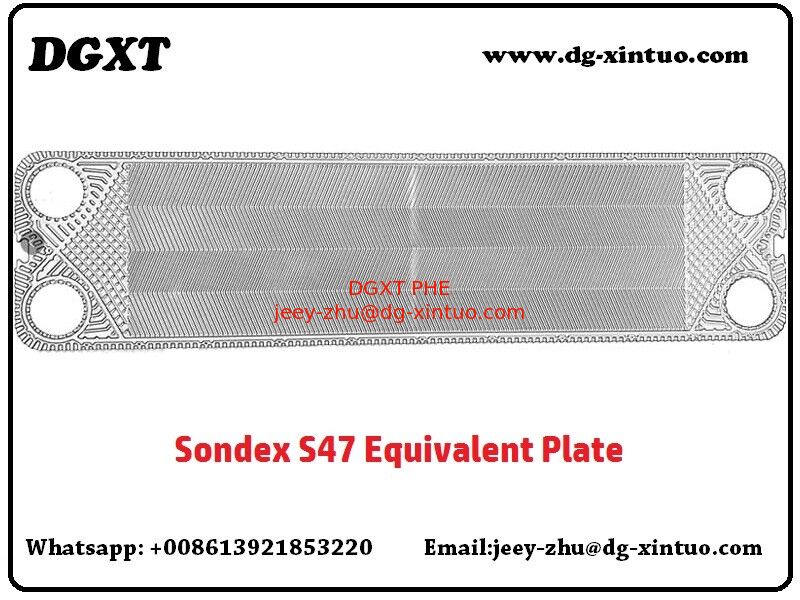

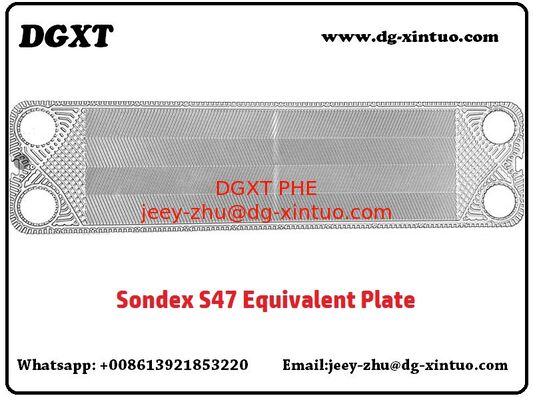

| S47 |
55°135° |
2.6 |
φ100 |
1365*225 |
1518*380 |
0.47 |

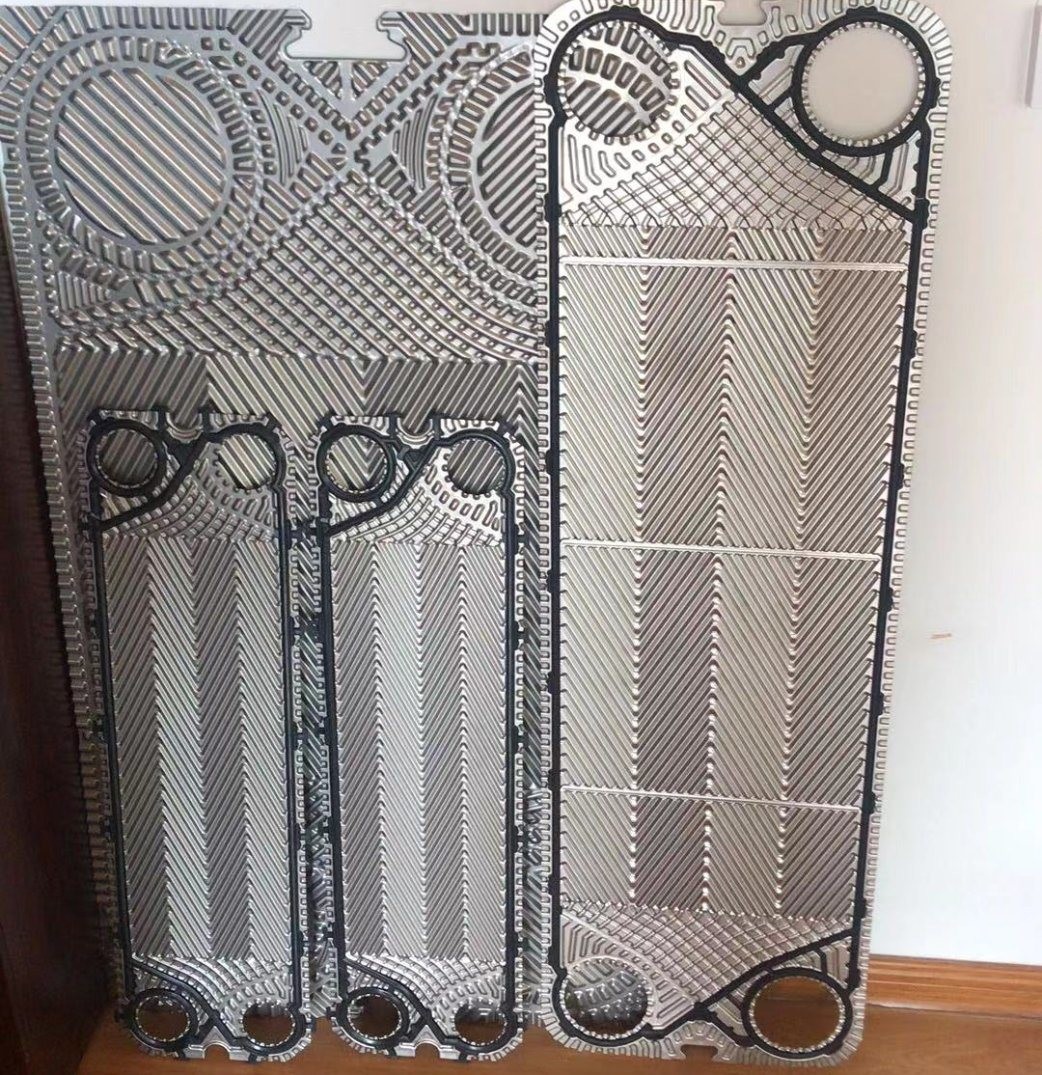

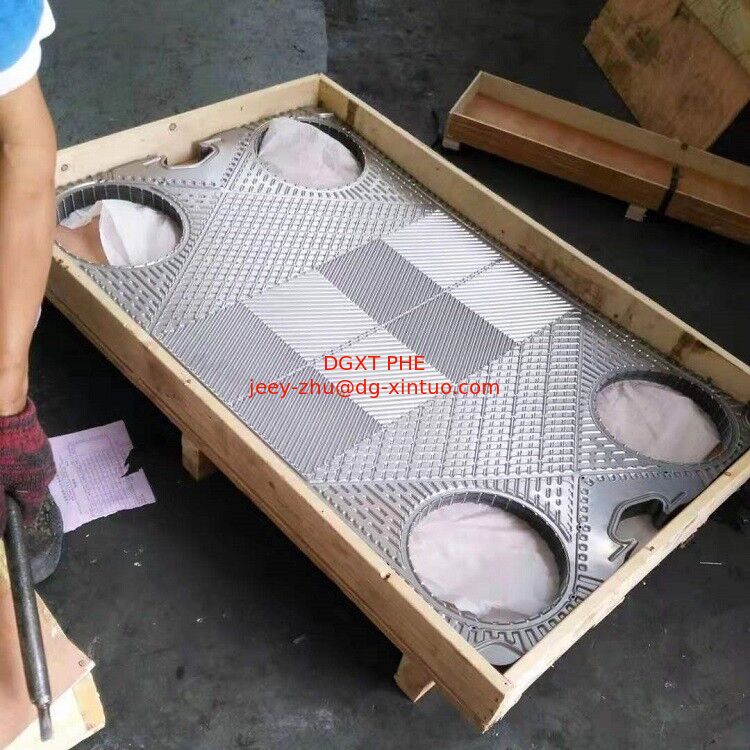

Мы поставляем
S47 пластины для протока, торцевые пластины, переходные пластины. Возможна индивидуальная настройка.

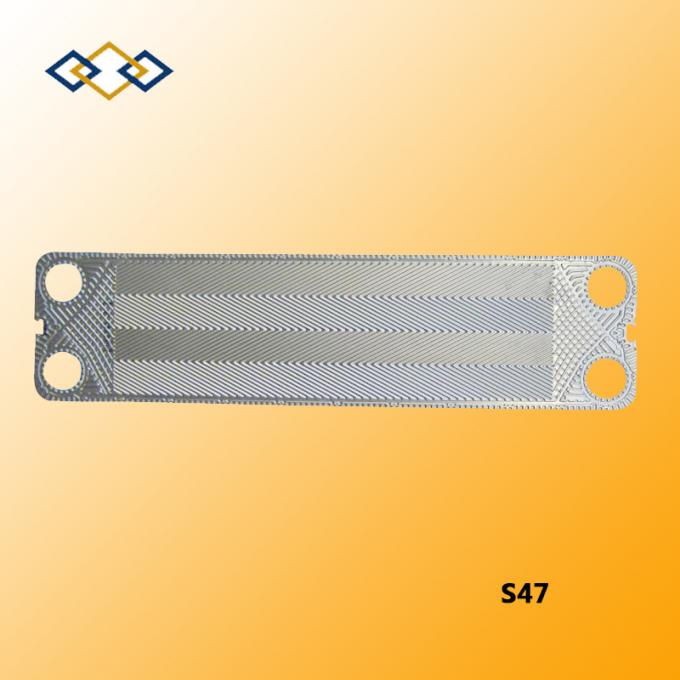

Тип: Пластина теплообменника. Тип: S47
применение: теплообменник, режим теплопередачи, теплообменник стенка-стенка
Роль пластины в индустрии пластинчатых теплообменников. Пластина теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника — это специальная пластина, используемая в пластинчатом теплообменнике для изоляции среды и обмена теплом. Это важная часть пластинчатого теплообменника.
Материалы: нержавеющая сталь SUS304.316, титан и титан-палладий Ti, Ti-Pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и т.д.
Краткое описание пластины теплообменника
1. Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, разбавленный водный раствор солей, неорганические водные растворы
|
|
Ni
|
Высокотемпературный, высокоплотный каустик
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|

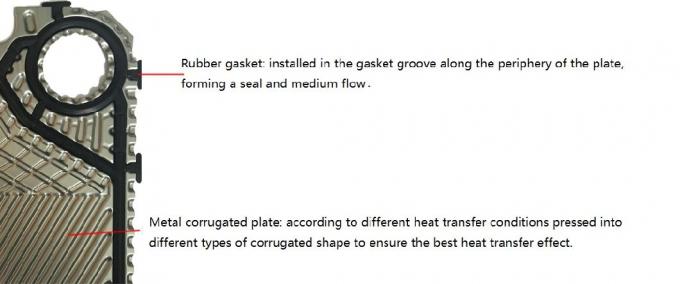

2. Каждая пластина состоит из двух частей

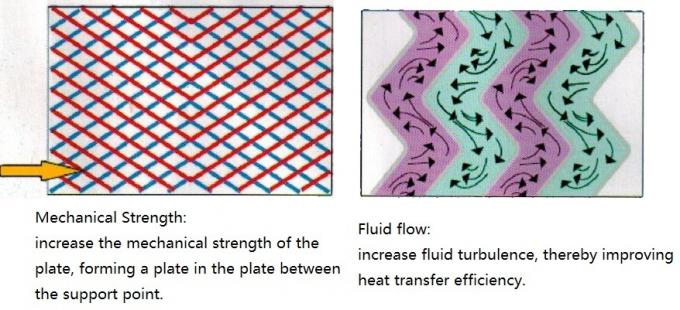

3. Две функции гофрировки пластины

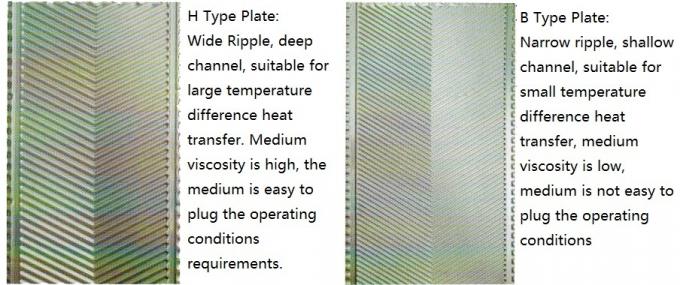

4. Два разных типа пластин

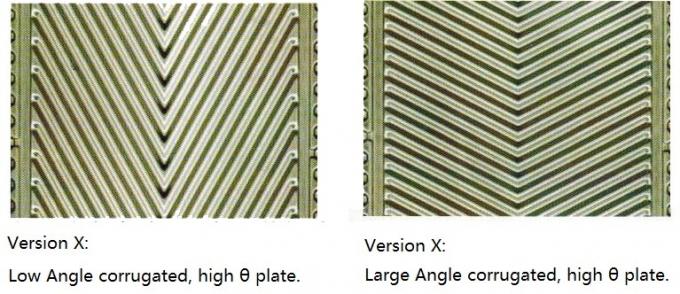

5. Каждый тип пластин имеет два типа пластин с разными углами гофрировки

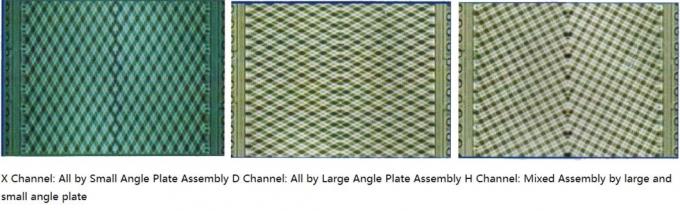

6. Две пластины с разными углами гофрировки могут быть объединены для формирования трех различных каналов теплообмена:

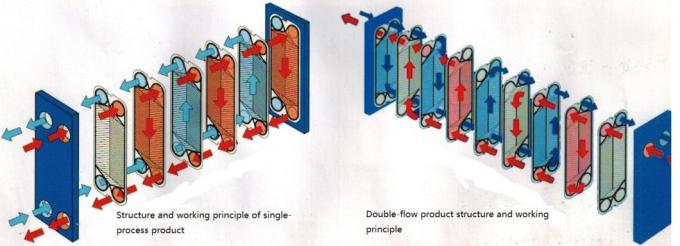

7. Каждый канал теплообмена может быть собран в однопоточную и двухпоточную конструкцию продукта

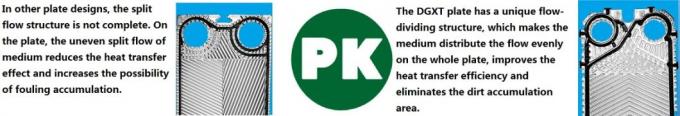

8. Усовершенствованная конструкция разделительной структуры обеспечивает более равномерное распределение

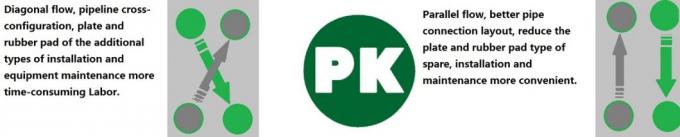

9. Конструкция пластины с параллельным потоком облегчает обслуживание
Другие типы пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
S65 с клеевым типом |
| S8A |
S9A |
S37 |
S43 |
S121 |
S110 |
S100 с клеевым типом |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
S130 с клеевым типом |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| S7 с клеевым типом |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| S20 с клеевым типом |
S21A |
S43H |
S64 |
S62 |
S43 с клеевым типом |
SFD35 |

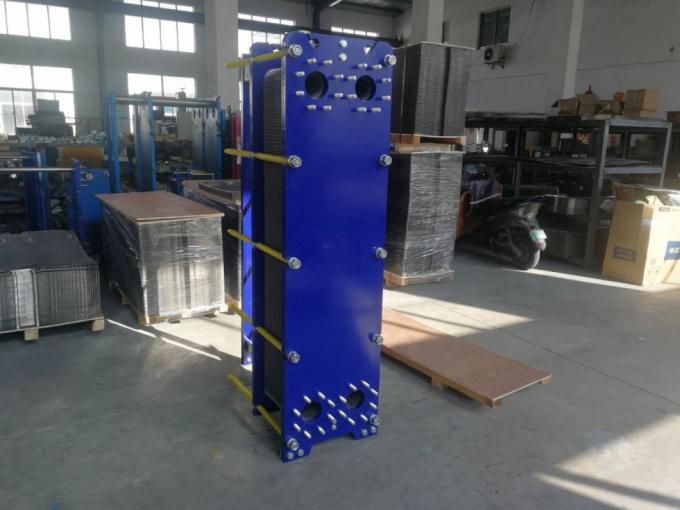

S47 Пластинчатый теплообменник
Для получения дополнительной информации о продукте, пожалуйста, свяжитесь с нами! Большое спасибо!
