| Модель |
Угол гофры |
Глубина гофры (мм) |
Диаметр отверстия под угол (мм) |
Межосевое расстояние отверстий под угол (мм) |
Размер пластины (мм) |
Площадь пластины (м2) |
| S43H |
56° |
4.5 |
φ197 |
791*395 |
1054*660 |
0.43 |
| S43A |
61°121° |
2.6 |
φ202 |
791*395 |
1058*657 |
0.43 |
| S43 |
61°121° |
2.6 |
φ202 |
791*395 |
1058*656 |
0.43 |
| S43 Клеевой тип |
60° |
2.6 |
φ213 |
791*395 |
1053*657 |
0.43 |

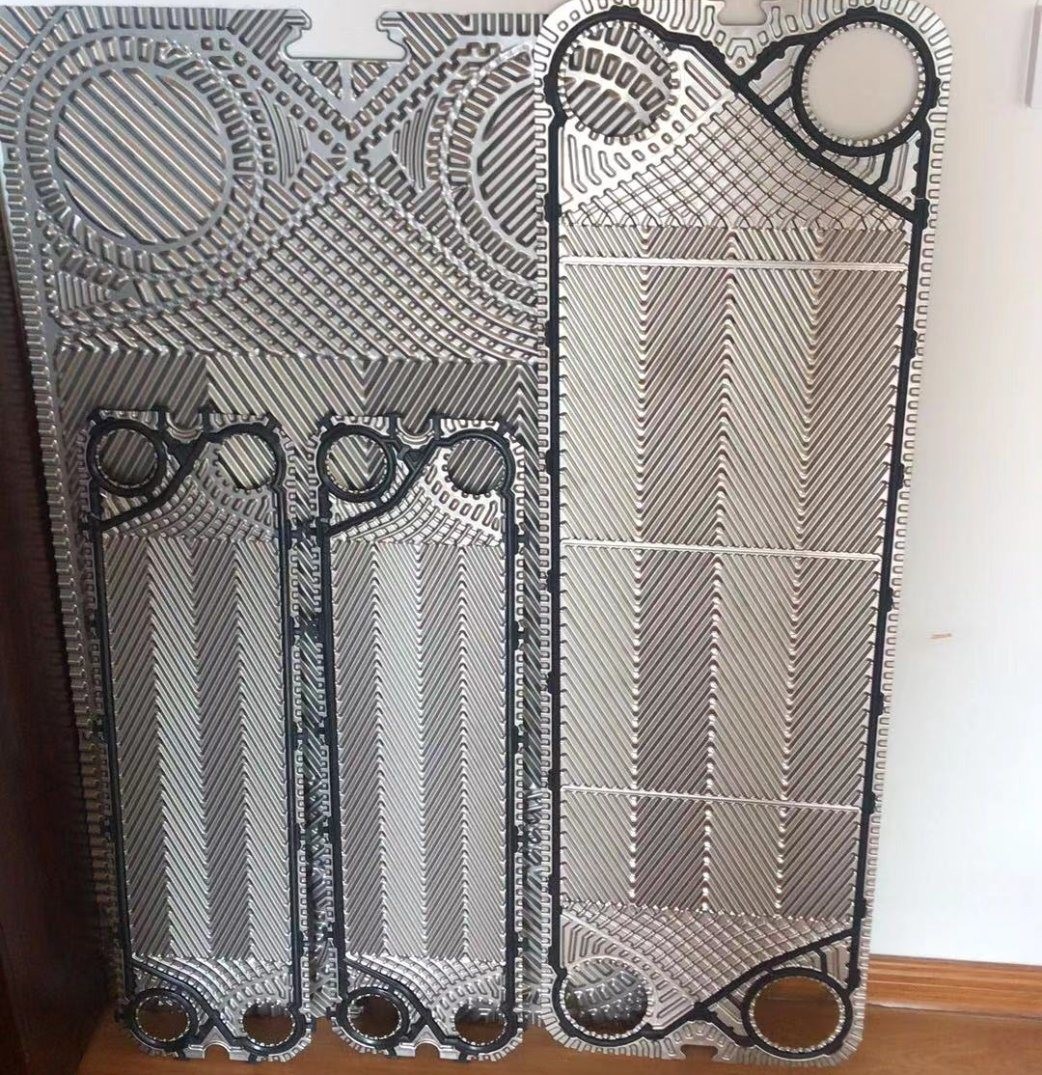

Мы поставляем
S43/S43A/S43H/S43 клеевого типа проточные пластины, торцевые пластины, переходные пластины. Добро пожаловать на заказ.

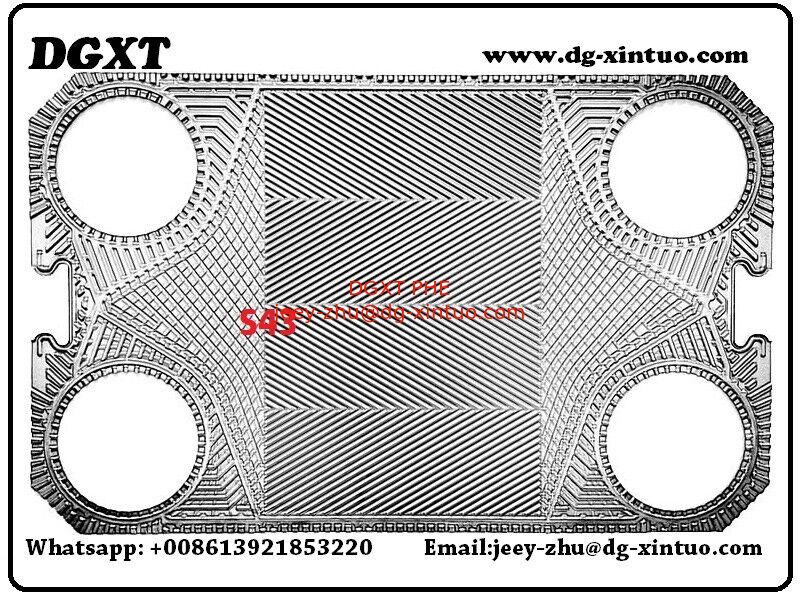

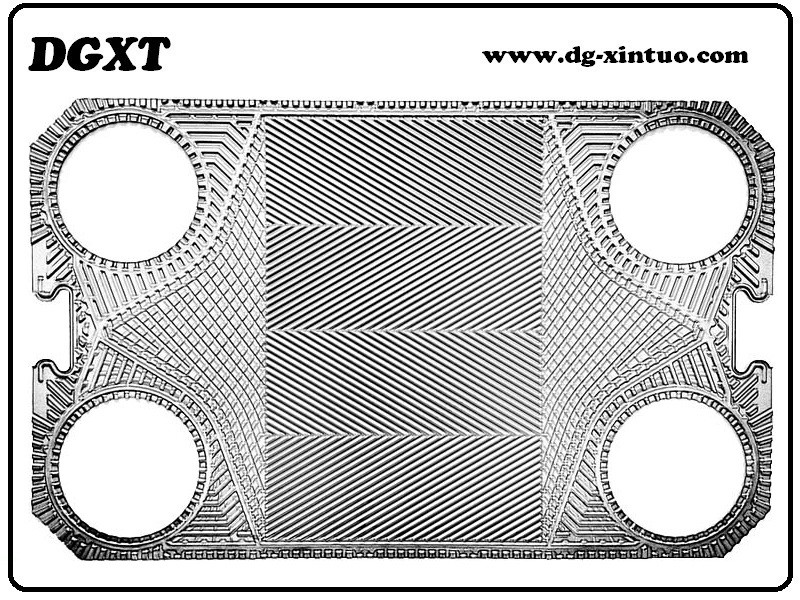

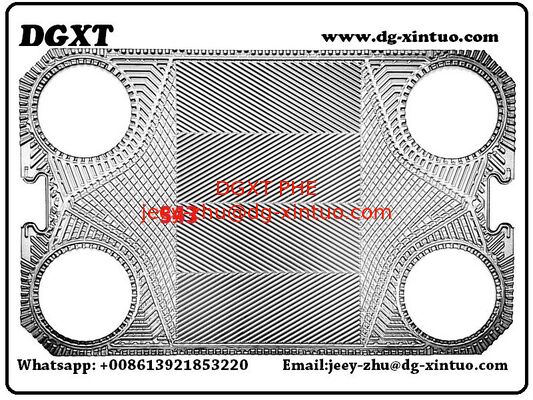

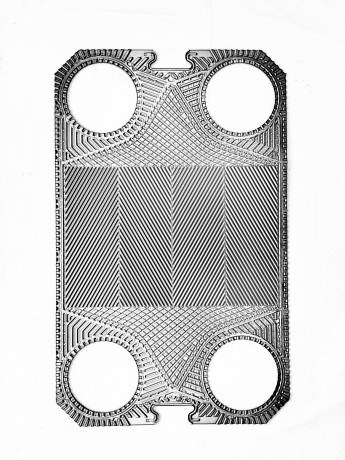

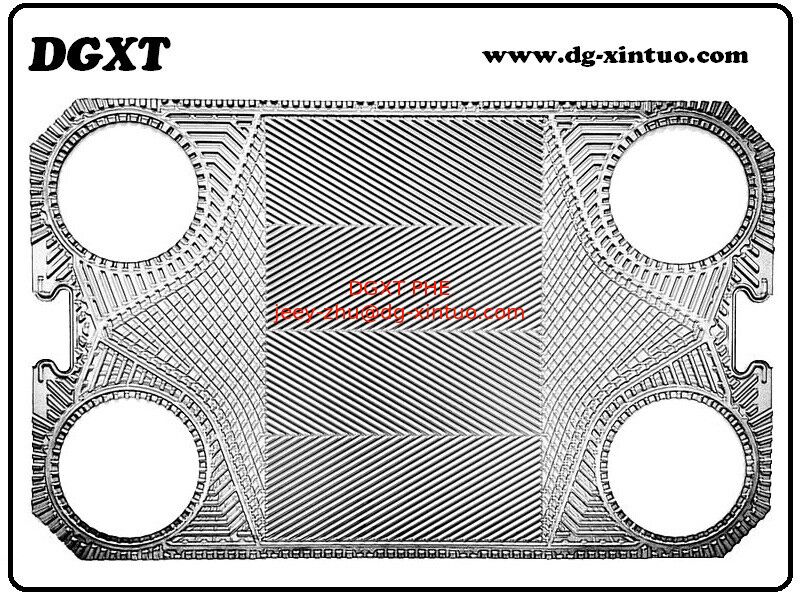

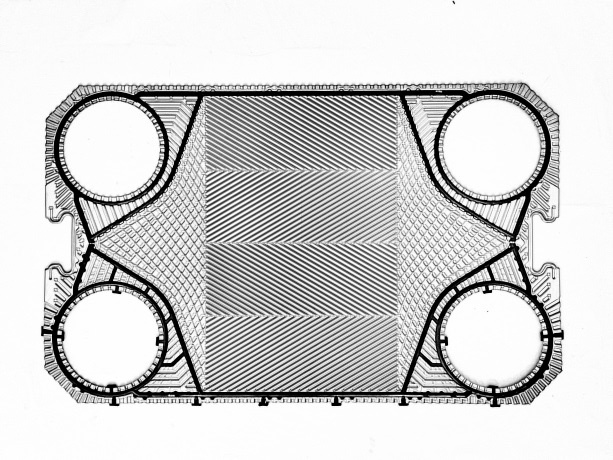

Тип: Пластина теплообменника. Тип: S43/S43A/S43H/S43 клеевого типа
Применение: теплообменник, режим теплопередачи, теплообменник стенка-стенка
Роль пластины в индустрии пластинчатых теплообменников. Пластина пластинчатого теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника представляет собой специальную пластину, используемую в пластинчатом теплообменнике для разделения сред и теплообмена. Это важная часть пластинчатого теплообменника.
Материалы: нержавеющая сталь SUS304.316, титан и титан палладий Ti, Ti-Pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и т.д.
Краткое введение в пластины теплообменников
1. Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, разбавленный солевой водный раствор, неорганический водный раствор
|
|
Ni
|
Каустическая сода высокой температуры, высокой плотности
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|

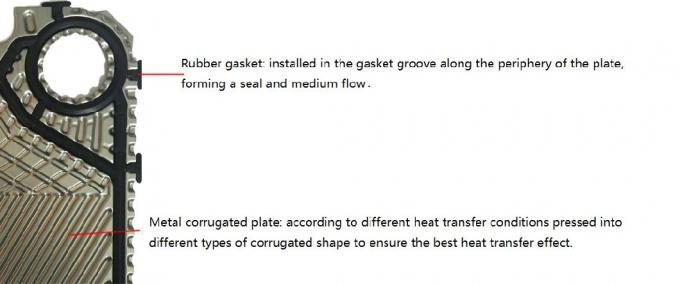

2. Каждая пластина состоит из двух частей

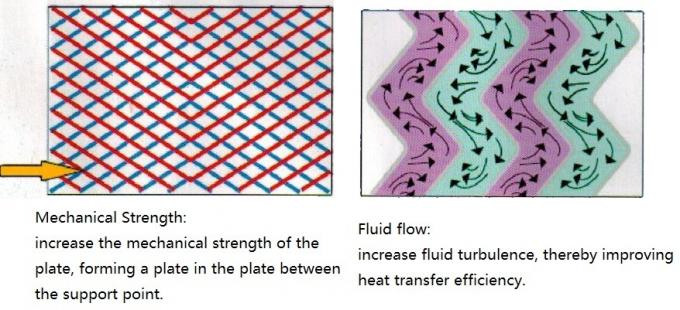

3. Две функции гофры пластины

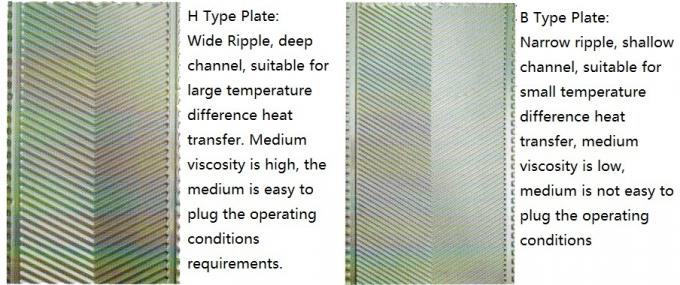

4. Два разных типа пластин

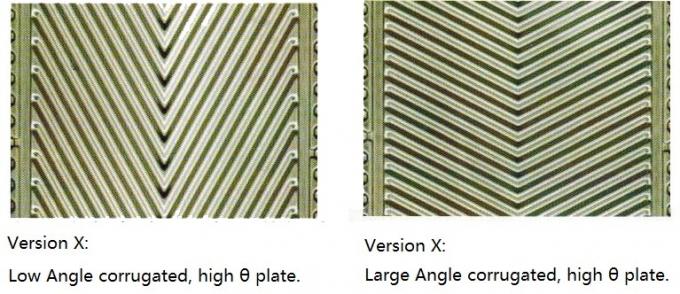

5. Каждый тип пластин имеет два типа пластин с разными углами гофры

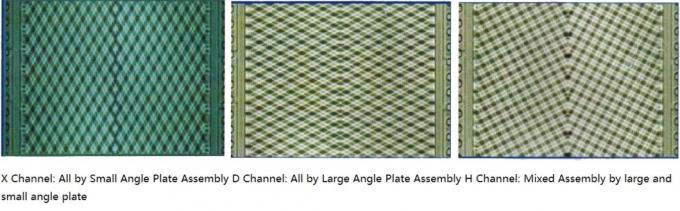

6. Две пластины с разными углами гофры могут быть объединены для формирования трех различных каналов теплообмена:

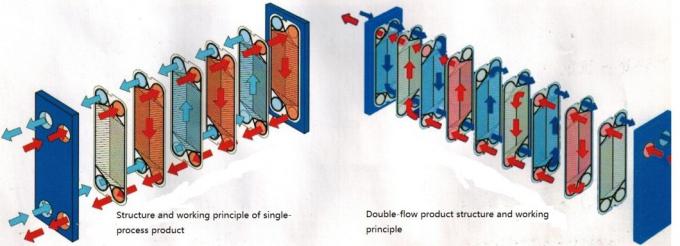

7. Каждый канал теплопередачи может быть собран в однопоточную продуктовую структуру и двухпоточную продуктовую структуру

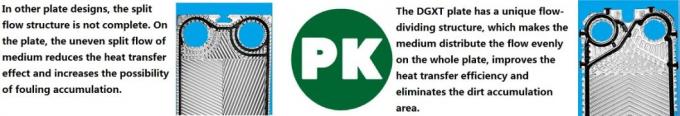

8. Усовершенствованная конструкция разделительной структуры обеспечивает более равномерное распределение

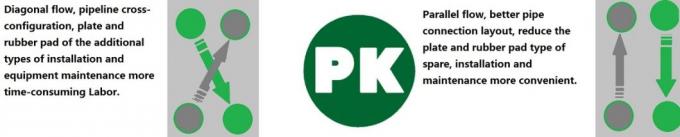

9. Конструкция параллельных проточных пластин облегчает обслуживание
Другие типы пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
S65 Клеевой тип |
| S8A |
S9A |
S37 |
S43 |
S121 |
S110 |
S100 Клеевой тип |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
S130 Клеевой тип |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| S7 Клеевой |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| S20 Клеевой |
S21A |
S43H |
S64 |
S62 |
S43 Клеевой тип |
SFD35 |

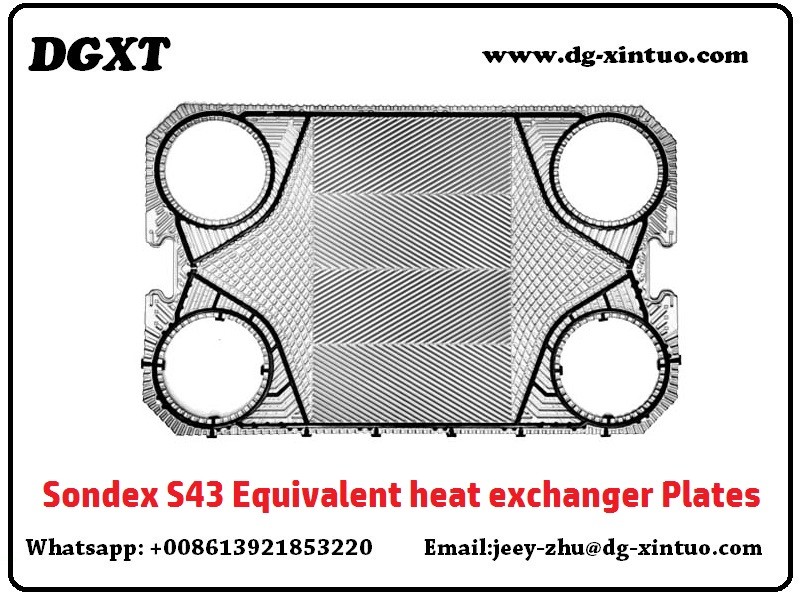

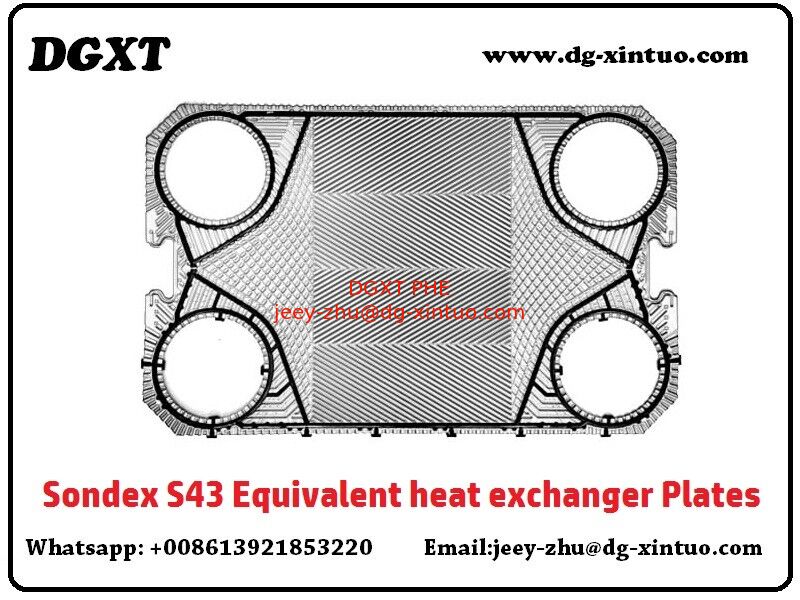

S43/S43A/S43H/S43 клеевого типа Пластинчатый теплообменник
