| Модель |
Угол обрушения |
Глубина коругации (мм) |
Диаметр углового отверстия (мм) |
Расстояние между центрами угловых отверстий (мм) |
Размер пластины (мм) |
Площадь плиты (м2) |

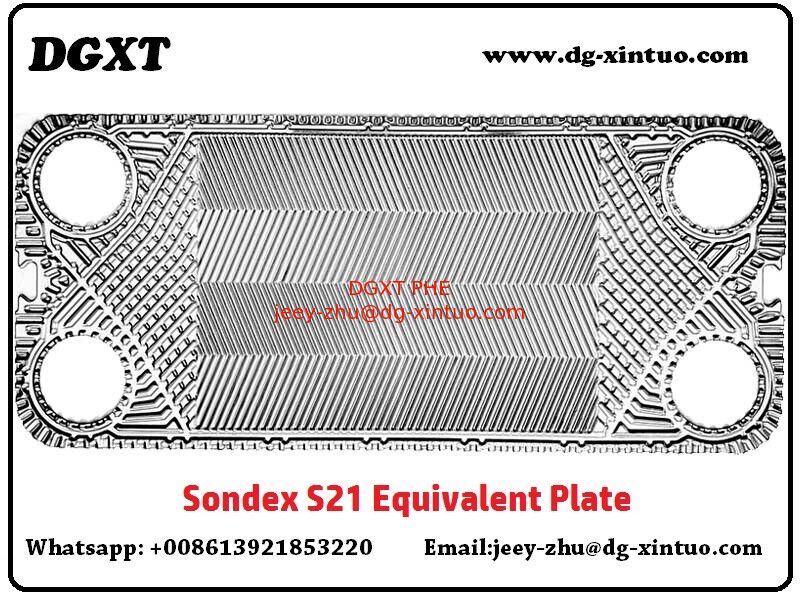

| S21 |
55°135° |
2.6 |
φ100 |
719*225 |
871*380 |
0.21 |

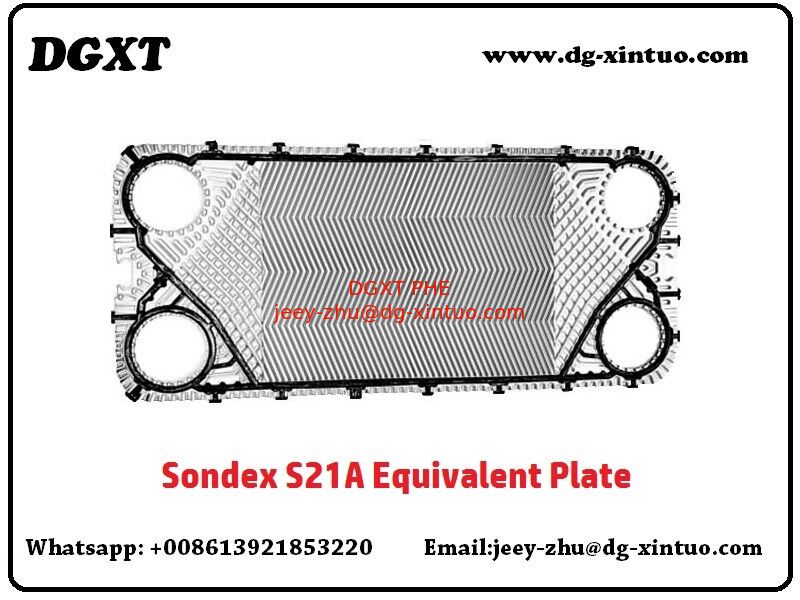

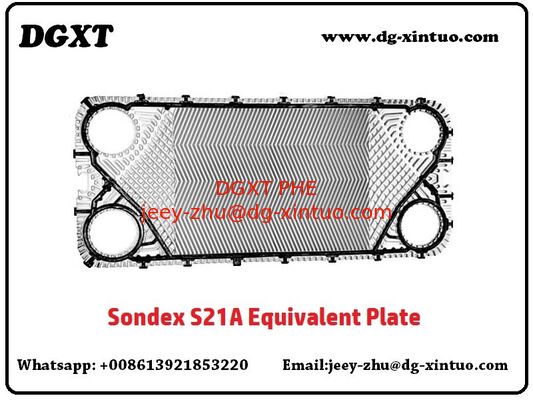

| S21A |
55°135° |
2.6 |
φ100 |
719*225 |
871*380 |
0.21 |

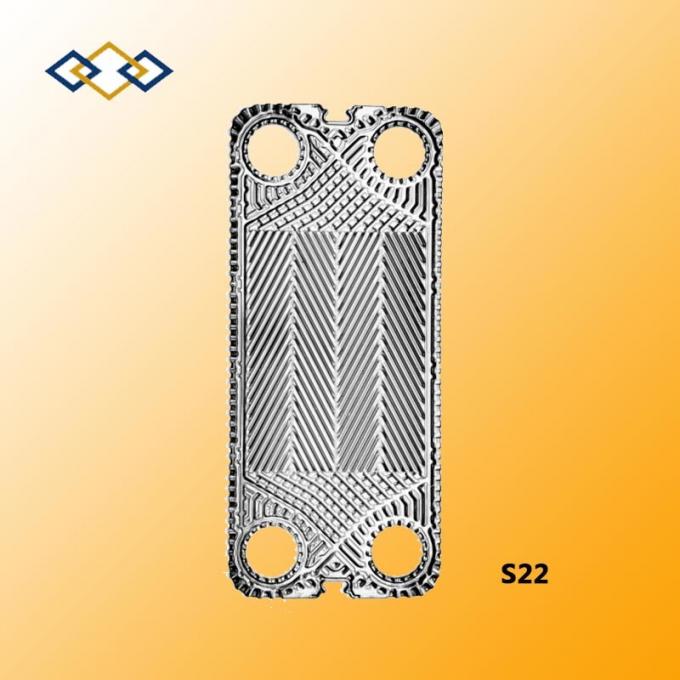

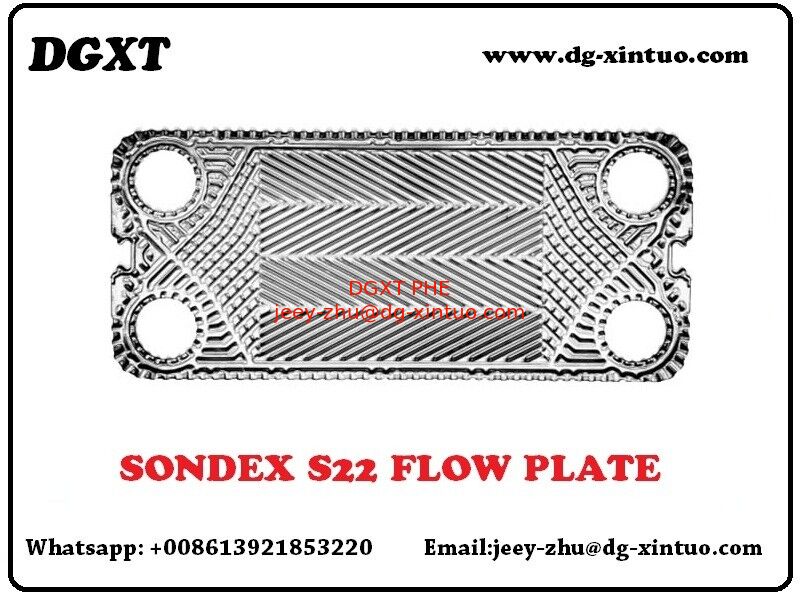

| S22 |
55°140° |
4 |
φ95 |
719*225 |
882*378 |
0.22 |
Мы поставляем

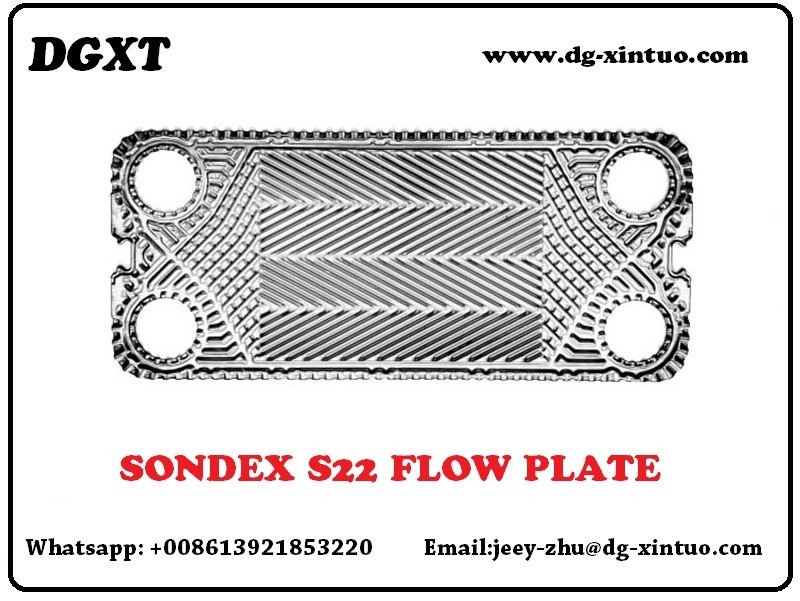

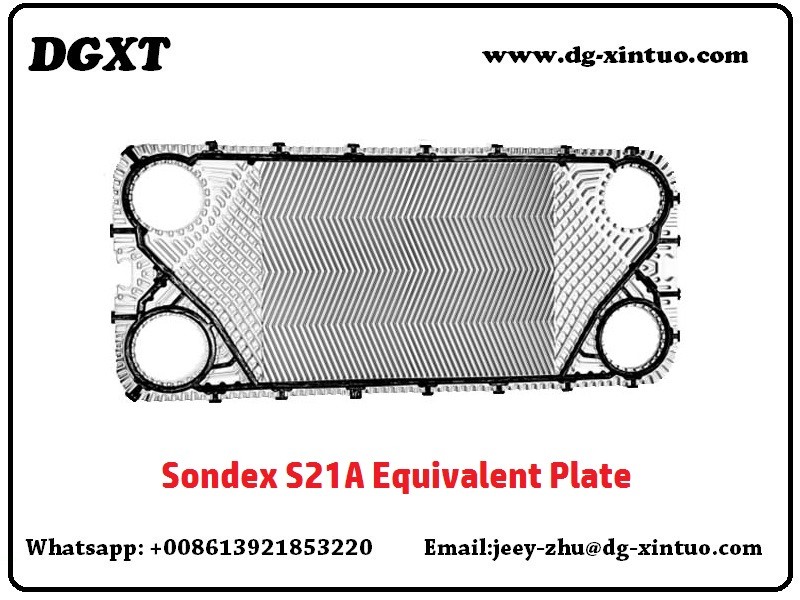

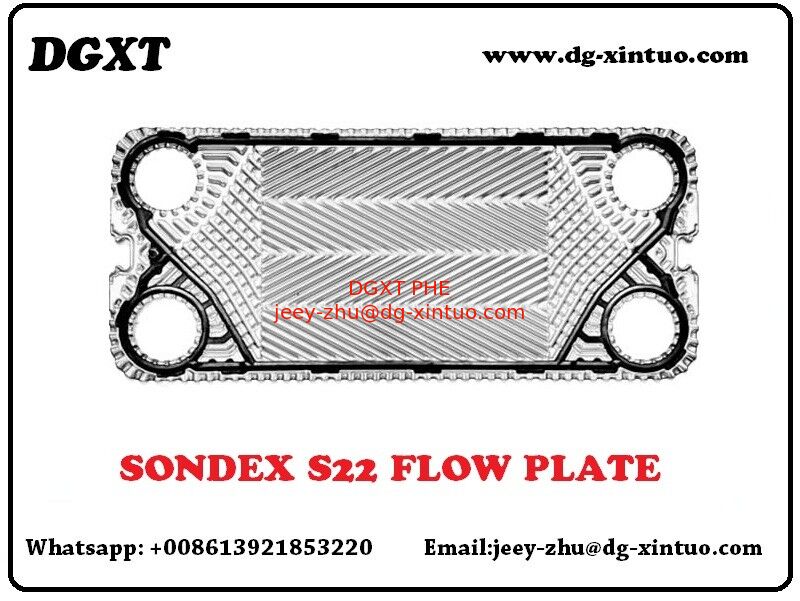

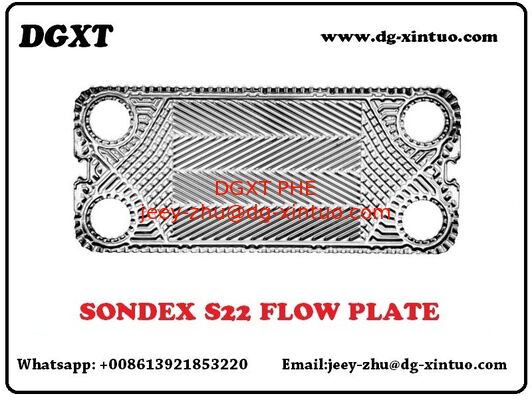

S21A/S21/S22Пластина потока, конечная пластина, переходная пластина.

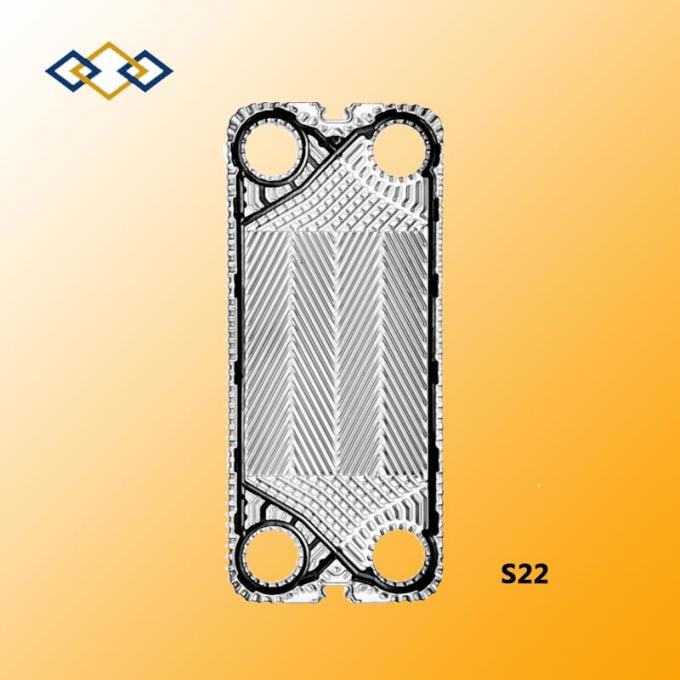

Тип:Пластина теплообменника типа: S21/S21A/S22
Использование:теплообменник, режим теплопередачи, теплообменник стенка-стенка
Роль пластины в промышленности теплообменника пластины, пластина теплообменника пластины является ключевым компонентом теплообменника пластины,Плита пластинчатого теплообменника - это специальная плита, используемая в пластинчатом теплообменнике для изоляции среды и обмена тепломЭто важная часть теплообменника.
Материалы:из нержавеющей стали SUS304.316, титан и титановый палладий Ti, Ti-pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и так далее.
Краткое введение в теплообменник
1Как выбрать материал для пластины?
|
Материал пластины
|
Подходящие средства массовой информации
|
|
Нержавеющая сталь ((304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, соленая вода, соленая субстанция
|
|
20Cr,18Ni,6Mo ((254MO)
|
Разбавленная серная кислота, разбавленная солевая субстанция водный раствор, неорганический водный раствор
|
|
Ни.
|
Каустическая сода высокой температуры и высокой плотности
|
|
Hastelloy ((C276,D205,B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|

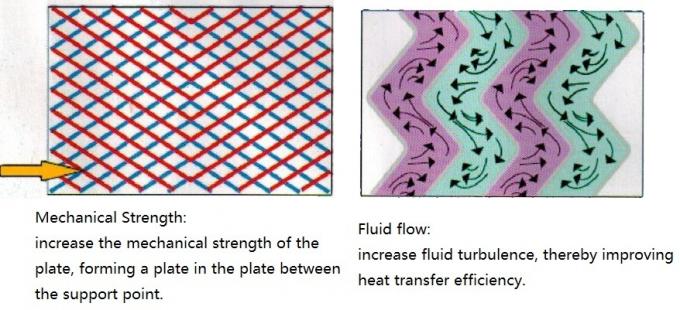

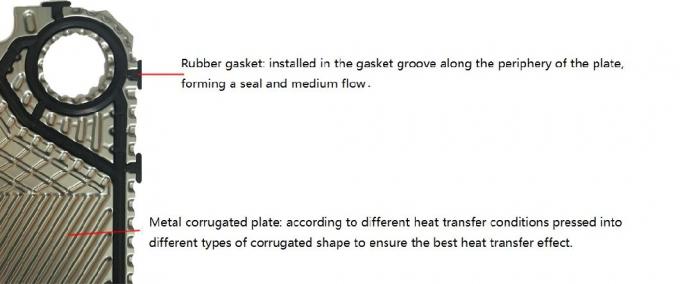

2Каждая тарелка содержит две части.
3.Две функции разворота плит

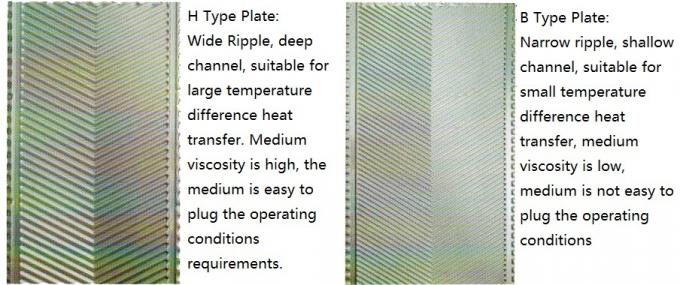

4Два разных типа тарелок.

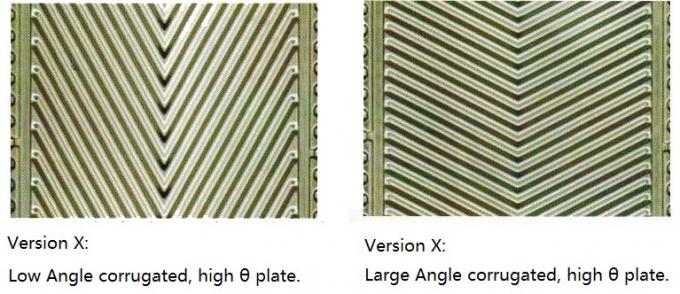

5.Каждый тип пластины имеет два типа пластины с разными углами волнообразования

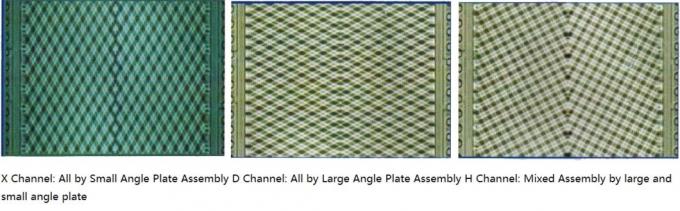

6Две пластины с различными углами перемещения могут быть объединены, чтобы сформировать три различных канала теплообмена:
7Каждый канал передачи тепла может быть собран в однопоточную продуктовую структуру и двухпоточную продуктовую структуру.

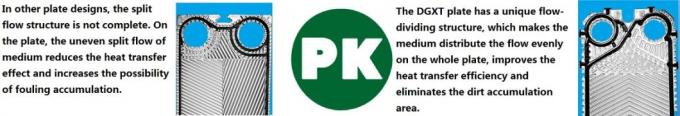

8.Продвинутая конструкция шунта позволяет шунту работать более равномерно

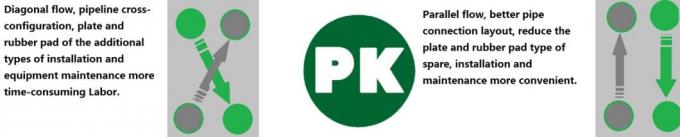

9Дизайн параллельной платы потока, сделать обслуживание более удобным
Более подробная информация о типе пластин Sondex:
| S4A |
S16B |
S22 |
S43A |
S81 |
S86 |
S65 Тип клея |
| S8A |
S9A |
S37 |
С43 |
S121 |
S110 |
S100 Тип клея |
| S7A |
S19A |
S41 |
S65 |
S188 |
S113G |
S130 Тип клея |
| S14A |
S31A |
S41A |
S100 |
S81 |
S201G |
SFD13 |
| S20A |
S17 |
S42 |
S100 |
S121 |
SF123 |
SFD22 |
| S7Клей |
S21 |
S63 |
S47 |
S188 |
SF160 |
SFD23 |
| S20Клей |
S21A |
S43H |
S64 |
S62 |
S43 Тип клея |
SFD35 |
S21/S21A/S22 Пластинный теплообменник
Для получения дополнительной информации о продукте, пожалуйста, обратитесь к нам!
