| Модель |
Угол гофры |
Глубина гофры (мм) |
Диаметр отверстия под угол (мм) |
Межосевое расстояние отверстий под угол (мм) |
Размер пластины (мм) |
Площадь пластины (м2) |
| M060 |
Горизонтальный/Вертикальный 121° |
2.8 |
φ229 |
915*465 |
1190*747 |
0.6 |
Угол наклона пластины может быть высоким θ, низким θ, гофра может быть вертикальной, горизонтальной и т. д. Производство будет организовано в соответствии с вашим запросом.
Мы поставляем высококачественные пластины проточного канала, торцевые пластины, переходные пластины с давлением 1,0/1,3/1,6 бар. Возможен индивидуальный заказ.

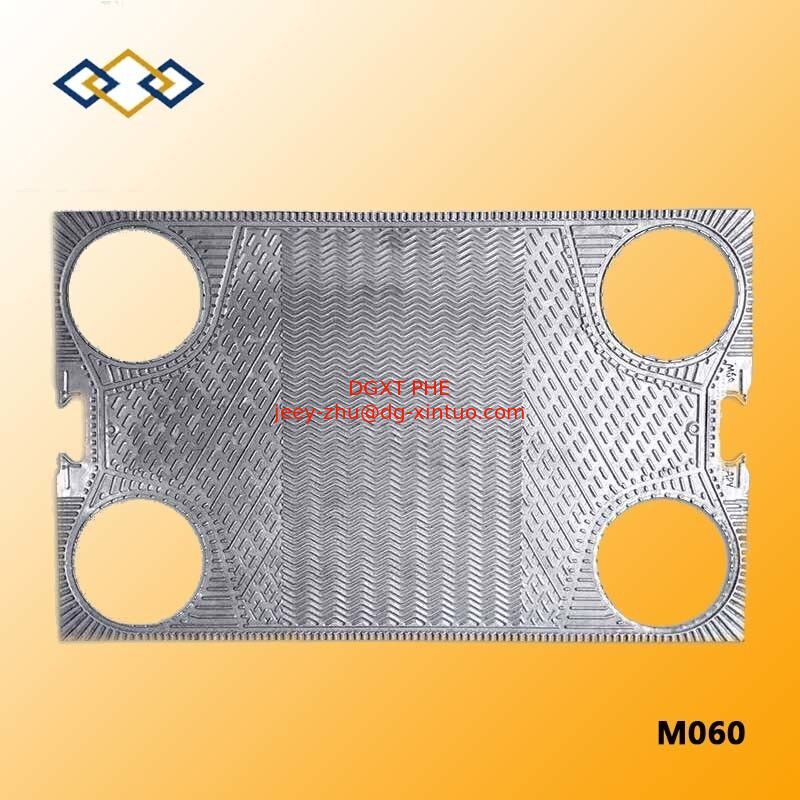

Тип: Пластина теплообменника. Тип: M060
Применение: теплообменник, режим теплопередачи, теплообменник стенка-стенка
Роль пластины в индустрии пластинчатых теплообменников. Пластина теплообменника является ключевым компонентом пластинчатого теплообменника. Пластина пластинчатого теплообменника — это специальная пластина, используемая в пластинчатом теплообменнике для изоляции среды и обмена теплом. Это важная часть пластинчатого теплообменника.
Материалы: нержавеющая сталь SUS304.316, титан и сплав титана с палладием Ti, Ti-pd, 20Cr, 18Ni, 6Mo 254SMO, сплав C276, медь H68 и т. д.
Характеристики пластины

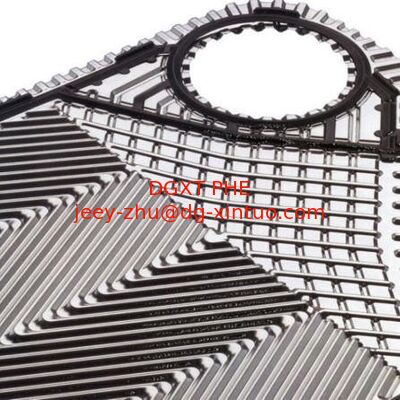

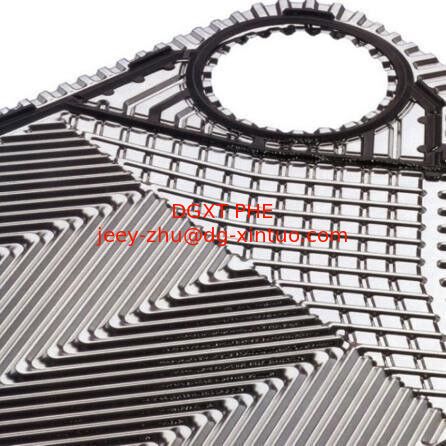

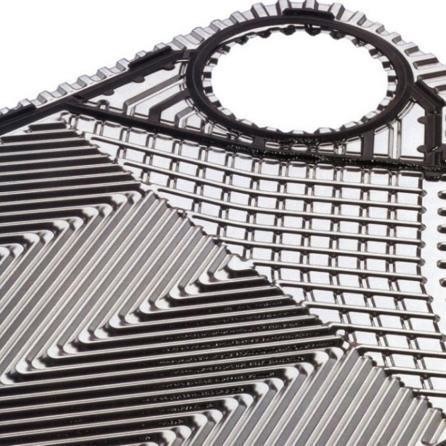

Пластины изготавливаются из коррозионностойкого материала толщиной от 0,5 до 1,0 мм: сталь AISI 316 по запросу AISI 304, SMO, Hastelloy (жаропрочные сплавы на основе никеля), титан и т. д. Материал пластины выбирается исходя из области применения пластинчатого теплообменного устройства и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. На входе в пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределять жидкость и избегать «мертвых зон» на пластине. Между верхней и нижней зонами расположена теплообменная поверхность пластины, имеющая гофрированную поверхность, позволяющую создавать турбулентный поток и интенсифицировать процесс теплообмена.
Краткое введение в пластины теплообменников
1. Как выбрать материал пластины?
|
Материал пластины
|
Подходящие среды
|
|
Нержавеющая сталь (304/316)
|
Чистая вода, речная вода, пищевое масло, минеральное масло
|
|
Ti, Ti-Pd
|
Морская вода, рассол, солевые вещества
|
|
20Cr, 18Ni, 6Mo (254MO)
|
Разбавленная серная кислота, водный раствор разбавленных солей, неорганические водные растворы
|
|
Ni
|
Высокотемпературный, высококонцентрированный каустик
|
|
Hastelloy (C276, D205, B2G)
|
Концентрированная серная кислота, соляная кислота, фосфорная кислота
|
Наши преимущества:
1. Мы хорошо знакомы с производственным процессом продукции, строгие требования к качеству, чтобы обеспечить 100%.
2. У нас большой запас стандартных материалов для обеспечения первой поставки и удовлетворения основных потребностей наших клиентов.
3. Мы корректируем производственный график в соответствии с требованиями заказчика, обеспечиваем доставку в соответствии с контрактом. Задержек не будет.
4. Мы сделаем все возможное, чтобы удовлетворить ваши запросы и помочь вам. Мы всегда будем вашим самым верным и надежным партнером.
5. Добро пожаловать к нам, мы предложим вам конкурентоспособную цену, давайте вместе создадим лучшее завтра.
Другие типы пластин APV:
| T4 |
Q030E |
A085 |
M060 |
SR6AG |
B134 |
TR9GN |
| H12 |
Q055E |
A145 |
M092 |
R8GI |
B158 |
TR9GL |
| Водогенератор H12 |
Q080E |
J060 |
M107 |
SR9 |
B205 |
K34 |
| H17 |
Q030D |
J092 |
SR2 |
R10 |
P105 |
K55 |
| N25 |
Q055D |
J107 |
SR3 |
R14 |
P190 |
K71 |
| N35 |
Q080D |
J154 |
R5 |
B063 |
TR9AL |
TR9AV |
| N50 |
A055 |
J185 |
SR6GL |
B110 |
TR9AV |
|
Для получения дополнительной информации о продукте, пожалуйста, свяжитесь с нами! Большое спасибо!
