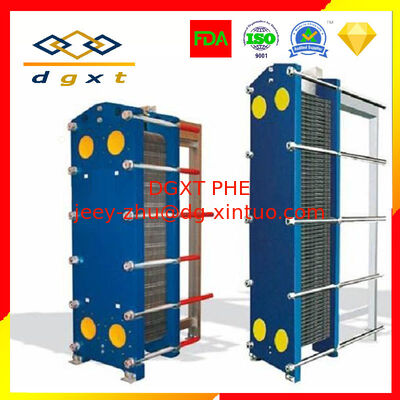

Китай Производитель и поставщик теплообменника для пластин,S188 Пластинный теплообменник

Серия теплообменников Sondex S41/42/S62/S86/S110 специально разработана для HVAC, геотермальной, морской и тепловой рекуперации, а также для пищевой промышленности,Промышленный и химический рынок.

Принцип проектирования:Диапазон пластин Sondex с длиной до 2,3 м и до дополнительно "длинной" тепловой схемы, будет охватывать многие задачи до 350 м3/ч в однопроходном растворе,что означает, что все соединения находятся на стороне головыЭто обеспечивает легкую работу труб и обслуживания, и демонтируя обменник для обслуживания, нет необходимости снимать трубы.когда теплая среда передает энергию через тонкий, сильные потоки пластин между каналами и доставляет его в холодную противоположную среду без смешивания двух средств.Дизайн пластины и входа позволяет эффективно и легко CIP (чистка на месте) всех "потока" поверхностей.Пластинки потока:

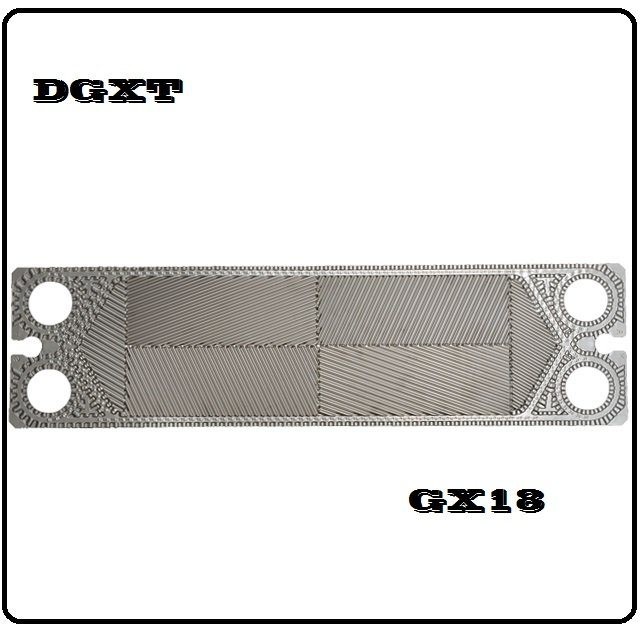

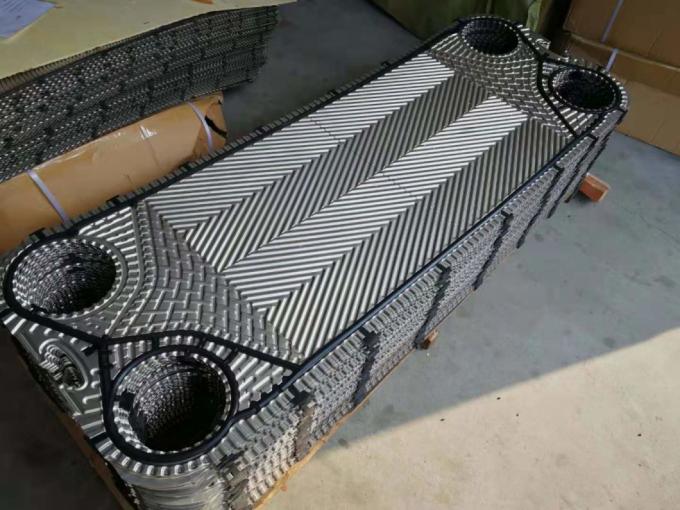

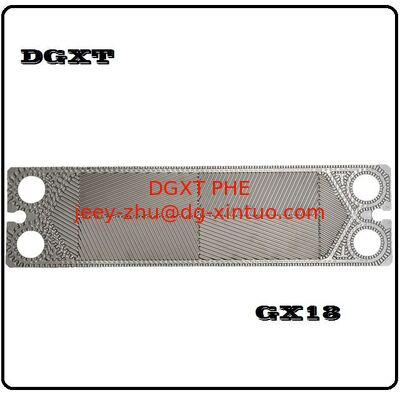

Внешний вид "Herringbone" обеспечивает турбулентный поток по всей эффективной зоне.и вместе с блокировочными устройствами на уплотнениях, упаковка пластины легко смонтируется упаковка пластины твердо и безопасно удерживается между фиксированной головой и передвижным последователем рамок.

Данные, необходимые для правильной цитаты:Нагрузка, скорость потока, тип среды, температуры, рабочее давление/температура, потери давления и термодинамические свойства определяют тип выбранного теплообменника, размер поверхности и рисунок пластины.

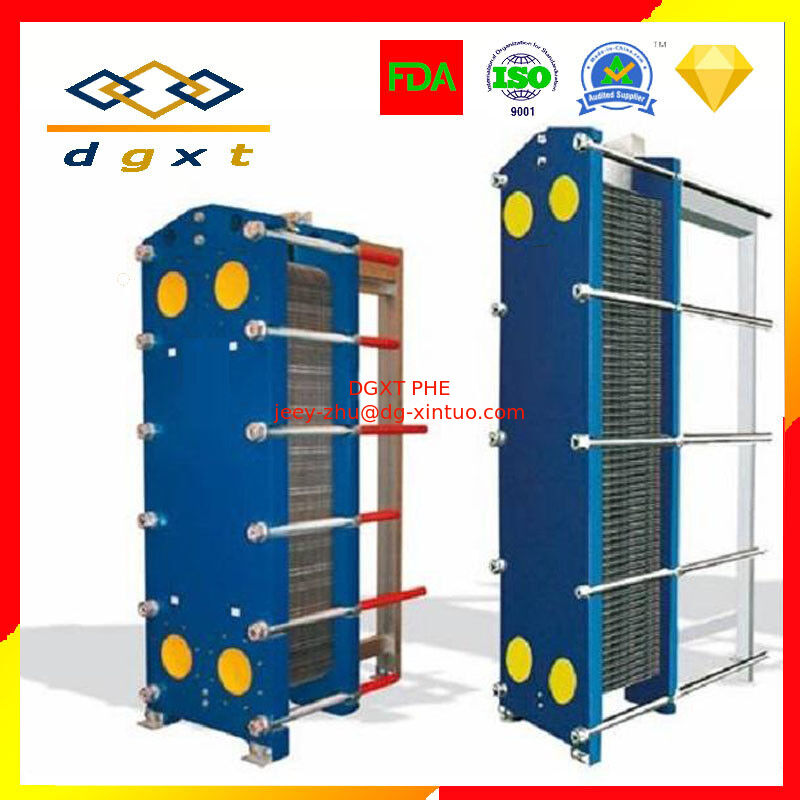

Техническая информационная база:Окрашенная рама и рама из нержавеющей стали, с зажимающими болтами, расположенными вокруг края рамы.

Рабочее давление: Окрашенные рамы предназначены для рабочего давления: 0,6 МПа/1,0 МПа/1,5 МПа/2,5 МПа. Рамы из нержавеющей стали предназначены для 1,0 и 1,6 МПа.

Промежуточный кадр: Промежуточные рамки и угловые блоки для типов S41/42, S62 и S86.

Строительный стандарт: Согласно PED 97/23/EC: A-D "Merkblätter" Согласно коду ASME: ASME VIII, DIV. 1

Соединения: Фланцы DN 150. Каучук из углеродистой стали, облицованный или облицованный AISI316 или титаном Согласно всем известным стандартам. 4 ", 5" и 6" / DN100/125/150 молочных союзов. Согласно всем известным стандартам.

Плиты: Стандартные материалы: AISI 304, AISI 316 и титан, 254 SMO Также 2 x 0,4 мм "Сондер Safe" пластины. Не стандартные: Hastelloy C 276 и другие прессовые материалы.

Прокладки: Прокладки уникального типа "Sonder Lock" или "hang-on" не склеиваются.

Дополнительное оборудование: Безопасное покрытие из нержавеющей стали, изоляционная куртка, смонтирующий ключик, фундамент, ноги для рамы.

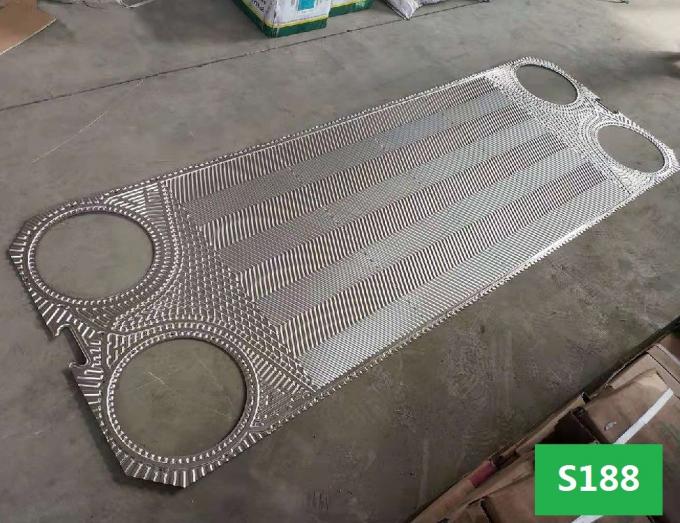

Высококачественный теплообменник серии S188 для плит, теплообменник для плит с рамочной прокладкой



Теплообменники с одинаковым углом отверстия и шириной отверстий в серии пластинных теплообменников SONDEX имеют 3-6 различных типов высоты.Поскольку угловое положение отверстия и соотношение длины к ширине теплообменника плиты будет влиять на поток межпластинной жидкости и, таким образом, влиять на теплопередачу, различное соотношение длины и ширины пластины SONDEX может удовлетворять рабочим условиям различных требований к тепловой длине. . (thermal length theta) is the ratio of the temperature difference between the inlet and outlet of the heat transfer medium and the logarithmic mean temperature difference of the heat transfer medium under the working conditionЭто важный параметр для реакции на производительность теплообменника, то есть способность менять температуру теплопередающей среды.

SONDEX также предназначен для изготовления одной и той же формы и размера, только двойной пластины с разной глубиной гофрирования, например, S41 и S42, два типа теплообменников SONDEX,Форма и угол отверстия размеры точно одинаковы, но ширина канала теплообменника S41 5,4 мм, ширина канала теплообменника S42 6,9 мм. Широкий канал более подходит для условий неравномерного потока волокон,частицы или высоковязкая среда и холодная и горячая средаИз-за широкого и узкого теплообменника канала теплообменник SONDEX может быть спроектирован таким образом, чтобы получить наилучшую скорость потока между пластинами, чтобы достичь хорошего эффекта теплопередачи.

Для тех же условий работы пластинчатый теплообменник SONDEX имеет более высокую тепловую эффективность.Требуемая область теплопередачи более экономичнаЭто не только сэкономит инвестиции, но также может легко получить более разумную скорость между плитами, тем самым уменьшая коррозию и скорость масштабирования плиты,и продление срока службы теплообменника пластин.

SONDEX Каждый тип пластины был тщательно разработан и тщательно протестирован.
Плиты каждой спецификации делятся на два типа: TL и TK, которые имеют высокую эффективность теплопередачи, высокое сопротивление жидкости, низкую эффективность теплопередачи и меньшее сопротивление жидкости.Канал теплообменника пластины может быть одним каналом мягкой пластины, проход твердой плиты, проход мягкой и твердой плиты также может быть смесью вышеупомянутых проходов..

Такой же боковой поток используется в теплообменниках SONDEX, поскольку конструкция зоны отвода принимается при входе и выходе пластинки, то естьконструкция канавки в форме шоколадного острова на выходе углового отверстияОбщий линейный направляющий слот распределяет только равномерное распределение жидкости с одной стороны,и дизайн шоколадного острова канавка может сбалансировать разницу сопротивления потока на каналах потока, делая жидкость в каждой части пластины относительно равномерным состояние распределения, даже более широкая пластина может сделать жидкость равномерно распределена между пластинами.Он существенно улучшает традиционный теплообменник с односторонним потоком., что обусловлено разницей в распределении жидкости в интерплате и мертвом углу потока, а также снижением эффективности теплопередачи.площадь отвода также участвует в теплообмене одновременно., а площадь теплопередачи теплообменника пластинки SONDEX улучшается.
Поскольку конструкция площадки отвода шоколадного острова предназначена для обеспечения равномерного распределения жидкости между пластинами, SONDEX использует один и тот же боковой диагональный поток,что более удобно для пользователя, чтобы взять на себя.

Международные передовые процессы проектирования и производства делают пластинчатые теплообменники SONDEX лучшими экономически эффективными продуктами.
Все глобальные теплообменники SONDEX изготовлены на датском гидравлическом пресс-заводе SONDEX 6, один из которых - 20000T, крупнейший гидравлический пресс в Европе,специально предназначенный для обработки больших плит свыше DN400Из-за большой мощности прессы и передовых технологий штамповки, каждый лист SODNEX, сдавленный в него, очень гладкий без каких-либо нагрузок и деформаций.Поверхностная шероховатость листового листа такая же, как и у оригинального листа, и имеет высокое качество однородности. лист SONDEX полностью отвечает требованиям качества пластины пищевой гигиены промышленности. сопротивление трению жидкости снижается,Склейка нелегкая.Это обеспечивает стабильную и эффективную работу теплообменника SONDEX.

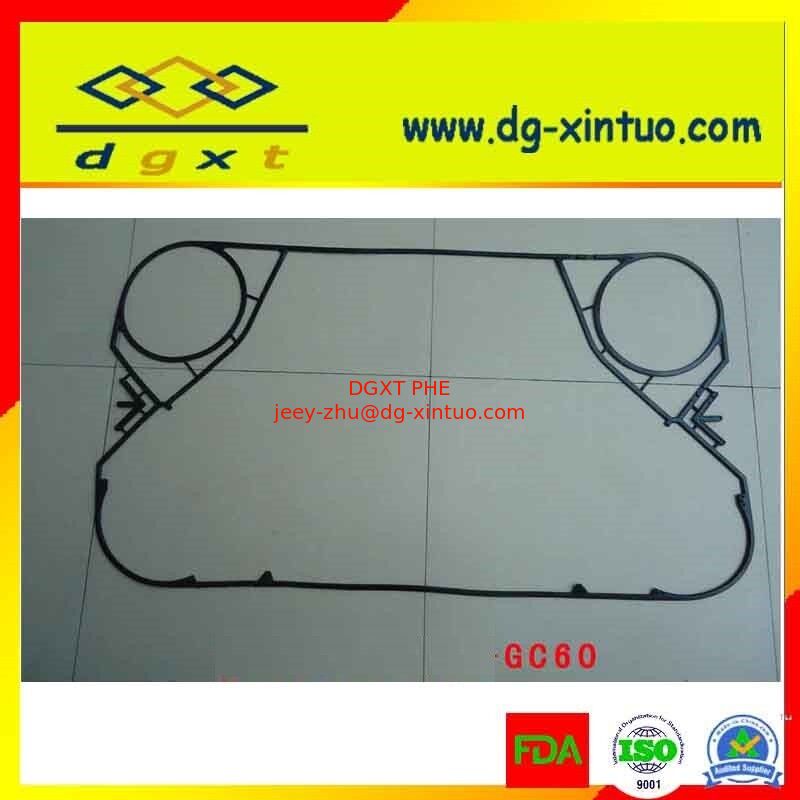

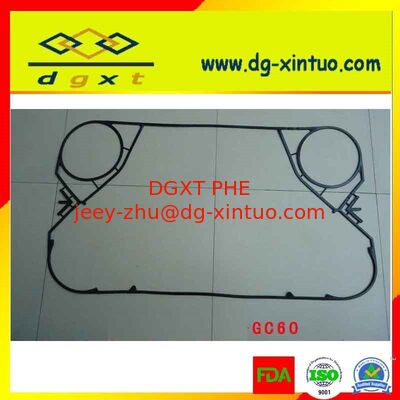

Теплообменник SONDEX использует неклеящую прокладку типа кнопки SONDER LOCK в качестве основной уплотнители.неклеющие уплотнители имеют преимущества легкой установки и демонтажа, многократное использование и длительный срок службы.Этот вид связки застежки, разработанный SONDEX, заключается в том, что ряд выступающей структуры застежки равномерно распределен на прокладке и небольшое отверстие в соответствующем положении на пластине, обеспечивает, чтобы уплотнение не отвалилось во время установки или использования листа. Установляющая часть уплотнения пряжи не контактирует с жидкостью в теплообменнике,так, чтобы при контакте с жидкостью избегалось позиционирования натяжки подвесной прокладки.






Особенности:Компактная конструкция, небольшая площадь, хороший эффект теплопередачи, небольшое падение давления, разнообразие наполнителей, хорошая коррозионная стойкость, особенно при обработке пенообразных материалов и вакуумной работе,имеет свои уникальные преимущества.
Преимущества:высокая эффективность теплопередачи, большая логарифмическая разница температуры, легкий вес, небольшая площадь, удобная для очистки и легкая для изменения тепловой площади или комбинации процессов,подходящий для передачи тепла в нескольких средах.

Применение:Широко используется в нефтяной промышленности, электростанции, солнечной фотоэлектрической, электроники промышленности, бумажной промышленности, текстильной промышленности, химической промышленности, морской и двигатель, HVAC, пищевой промышленности,переработка пищевого масла, металлургической промышленности и так далее.

Роль: теплообменник - это устройство, которое передает тепло из горячей жидкости в холодную жидкость, также известное как теплообменник.Его основная функция заключается в гарантировании специфической температуры, требуемой процессом для среды..
Он может передавать тепло между материалами между двумя или более жидкостями при разных температурах, передавать тепло из жидкости с более высокой температурой в жидкость с более низкой температурой,и привести температуру жидкости для удовлетворения характеристик потока для удовлетворения потребностей условий процессаВ то же время, теплообменник также является одним из основных оборудования для повышения энергоэффективности.

- скорость потока или тепловая нагрузка
- Температурная программа
- Физические свойства рассматриваемых жидкостей (если не вода)
- Желаемое рабочее давление
- Максимально допустимое падение давления
- Доступное давление пара
