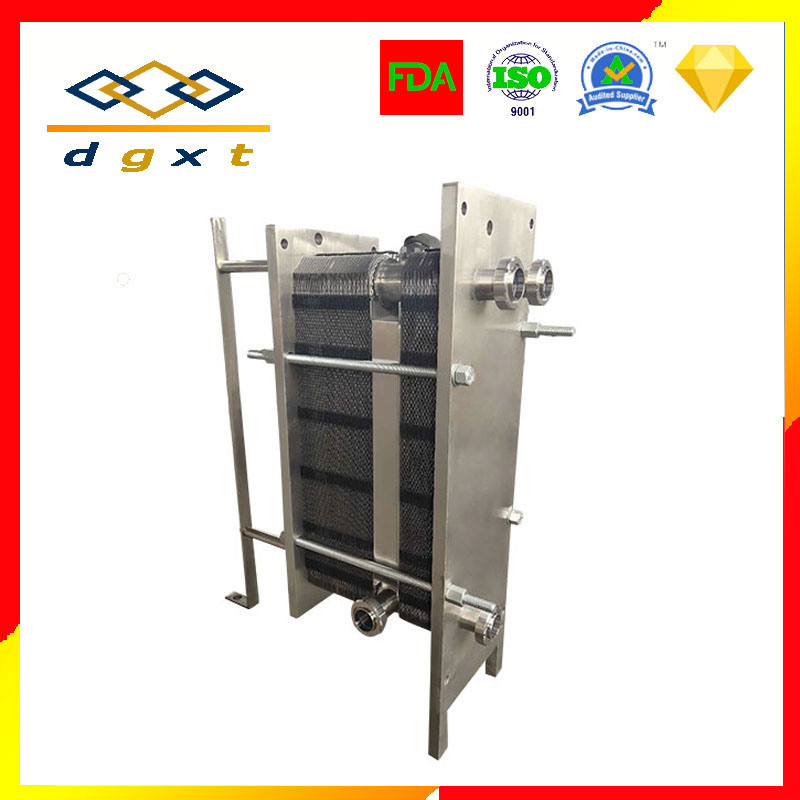

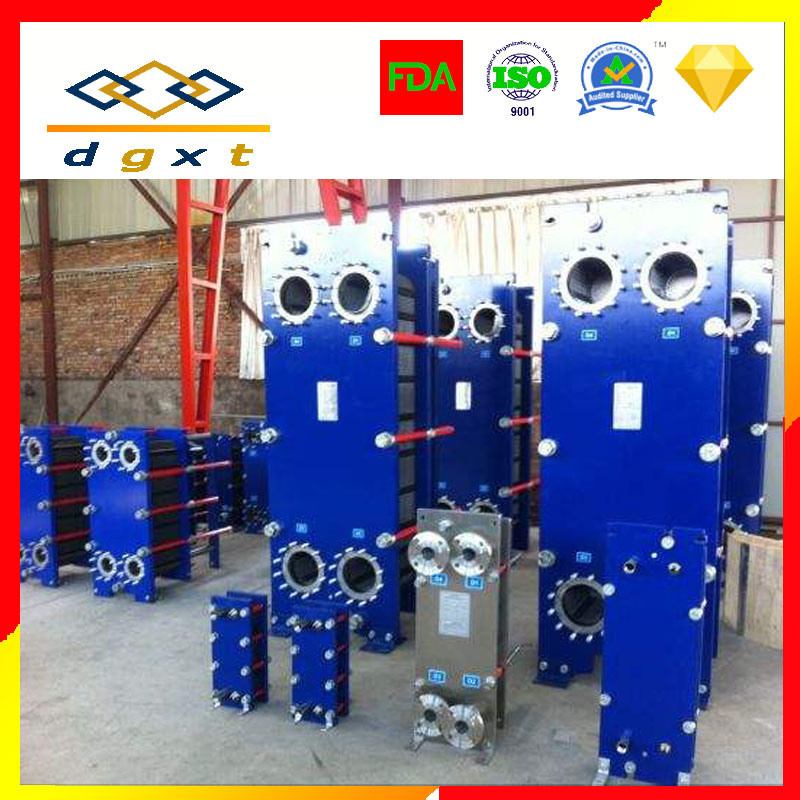

Sondex S41 / S41A / S42 / S62 / S62ae / S62ty / S63 / S79 / S86 / S86se / S87 / S110 / S110 ЭПДМ теплообменник с прокладкой

Разборные пластинчатые теплообменники

Рекомендуемые области применения:

Серия пластинчатых теплообменников Sondex S41/42/S62/S86/S110 специально разработана для систем ОВК, геотермальной, морской и рекуперации тепла, а также для пищевой, промышленной и химической отраслей.

Принцип конструкции: Пластинчатые теплообменники Sondex длиной до 2,3 метра и с увеличенной тепловой длиной позволяют выполнять множество задач с расходом до 350 м3/ч в однопроходном исполнении, что означает, что все присоединения находятся на стороне головки. Это обеспечивает удобство монтажа трубопроводов и обслуживания, а при демонтаже теплообменника для обслуживания нет необходимости снимать трубы. Теплообмен осуществляется за счет передачи энергии от горячей среды через тонкие, прочные проточные пластины между каналами к холодной противоточной среде без их смешивания. Противоточное течение обеспечивает оптимальную эффективность. Конструкция пластин и входного патрубка позволяет эффективно и легко проводить очистку (CIP) всех проточных поверхностей.Проточные пластины:

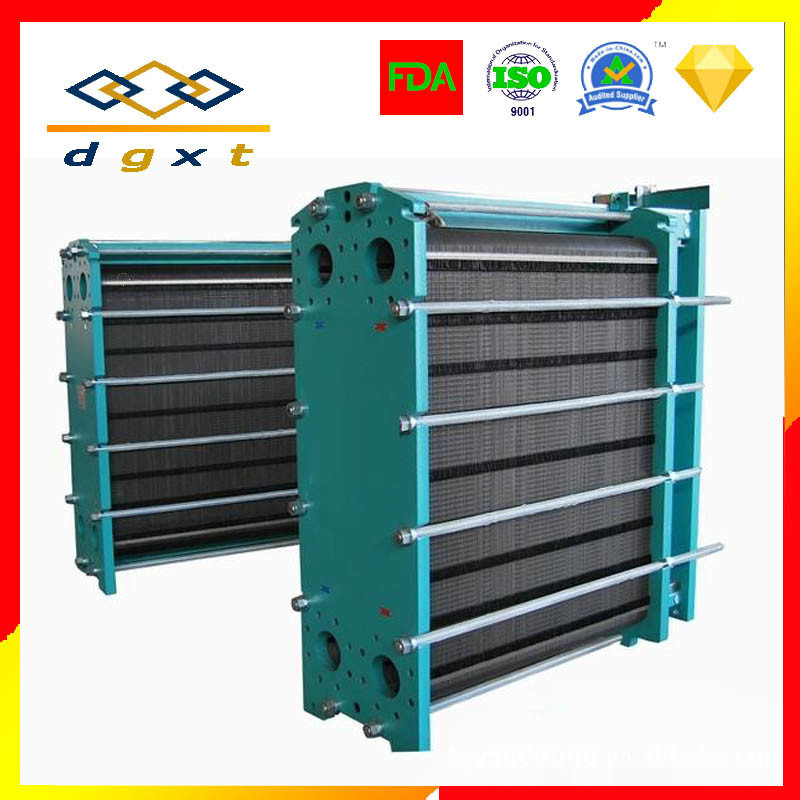

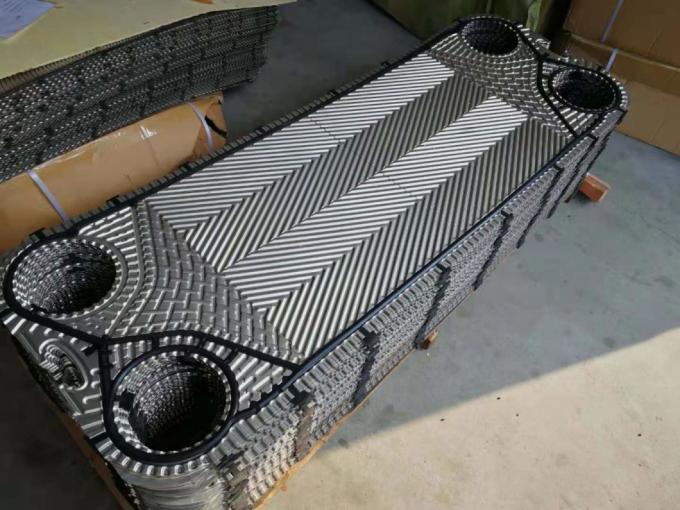

Гофрированный рисунок "елочка" обеспечивает турбулентный поток во всей эффективной площади. Кроме того, этот рисунок обеспечивает "металлический" контакт между пластинами, а вместе с фиксирующими элементами на прокладках, пакет пластин легко собирается. Пакет пластин надежно и прочно удерживается между неподвижной головкой и подвижной задней плитой рамы.

Данные, необходимые для правильного расчета:Тепловая нагрузка, расход, тип сред, температуры, рабочее давление/температура, потери давления и термодинамические свойства определяют выбор типа теплообменника, размера тепловой поверхности и рисунка пластин.

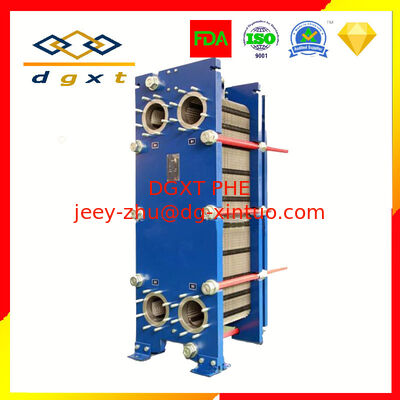

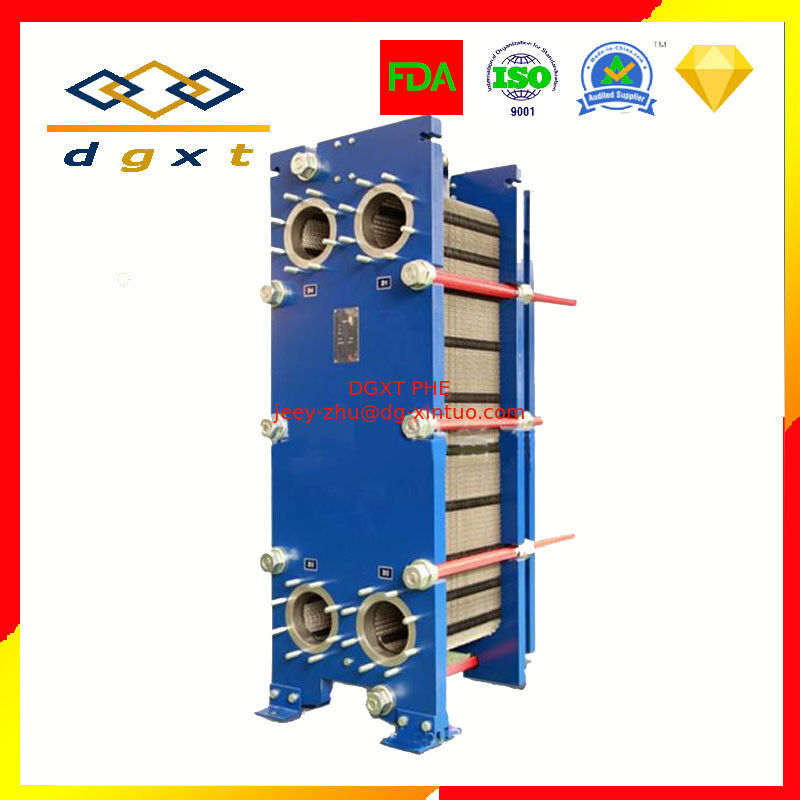

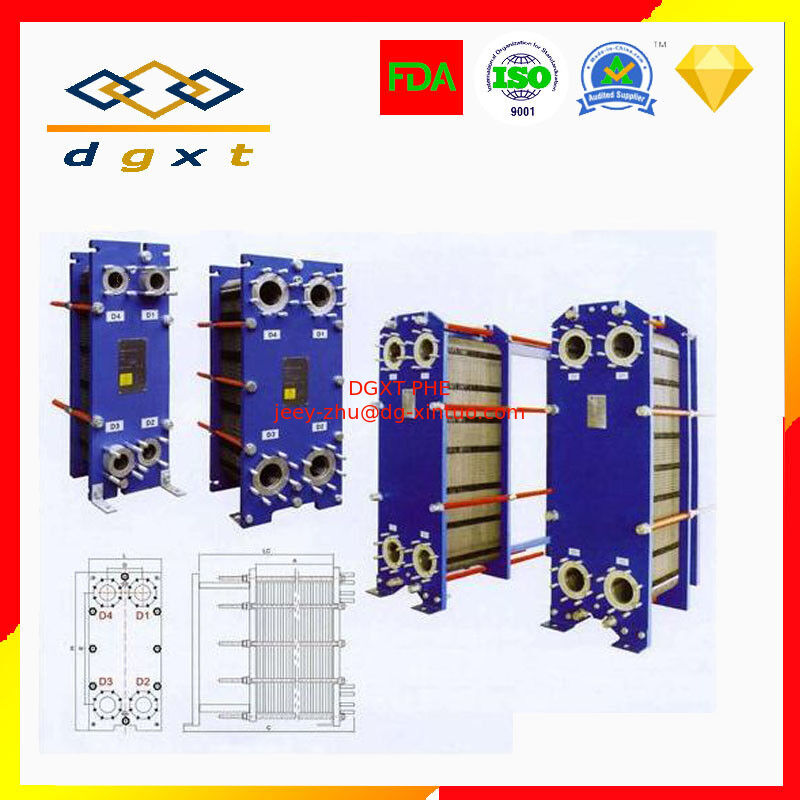

Техническая информация Рама:Окрашенная рама и рама из нержавеющей стали, с зажимными болтами, расположенными по краю рамы. Стандартный цвет окрашенной рамы: Синий RAL 5010. Доступны другие цвета.

Рабочее давление:Окрашенные рамы рассчитаны на рабочее давление: 0,6 МПа/1,0 МПа/1,5 МПа/2,5 МПа. Рамы из нержавеющей стали рассчитаны на 1,0 и 1,6 МПа.

Промежуточная рама:Промежуточная рама и угловые блоки для типов S41/42, S62 и S86.

Стандарт конструкции:Согласно PED 97/23/EC: A-D "Merkblätter" Согласно ASME CODE: ASME VIII, DIV. 1

Присоединения: Фланцы DN 150. Углеродистая сталь с резиновым покрытием или облицованная AISI316 или титаном. Согласно всем известным стандартам. Молочные соединения 4", 5" и 6" / DN100/125/150. Согласно всем известным стандартам.

Пластины: Стандартные материалы: AISI 304, AISI 316 и титан, 254 SMO. Также "Sonder Safe" пластины 2 x 0,4 мм. Нестандартные: Hastelloy C 276 и другие прессуемые материалы.

Прокладки:Уникальный тип прокладок "Sonder Lock" или "hang-on" без клея. Стандартные материалы: нитрил, EPDM и витон.

Дополнительное оборудование: Защитная крышка из нержавеющей стали. Изоляционный кожух. Ключ для сборки. Опорные ножки для рамы.

Высококачественный пластинчатый теплообменник серии S42, рамный пластинчатый теплообменник с прокладками

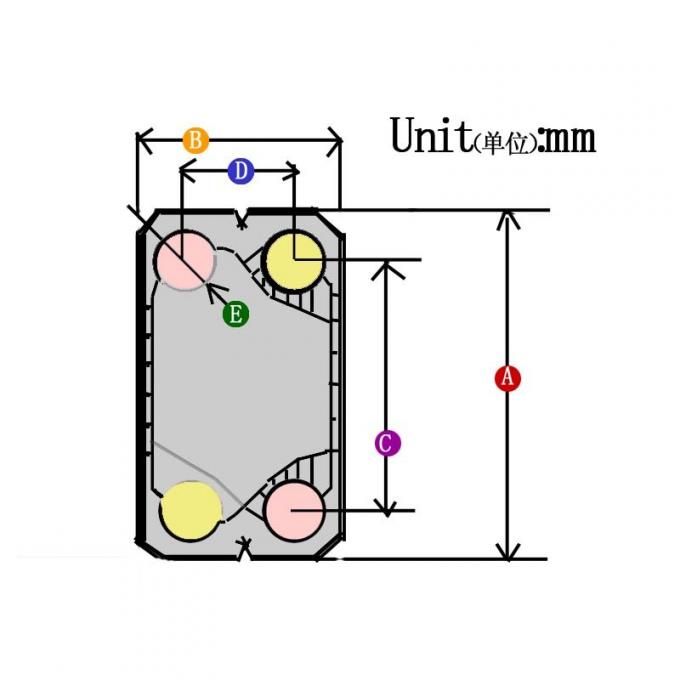

Теплообменники с одинаковым угловым размером отверстия и шириной в серии пластинчатых теплообменников SONDEX имеют 3-6 различных типов высоты. Поскольку положение углового отверстия и соотношение длины и ширины пластинчатого теплообменника влияют на поток жидкости между пластинами и, следовательно, на теплопередачу, различное соотношение длины и ширины пластины SONDEX может соответствовать рабочим условиям различных требований к тепловой длине. . (тепловая длина θ) - это отношение разницы температур на входе и выходе теплоносителя к логарифмической средней разнице температур теплоносителя в рабочих условиях. Это важный параметр, характеризующий производительность теплообменника, то есть способность изменять температуру теплоносителя.

SONDEX также разработан таким образом, что пластины одинаковой формы и размера имеют только двойные пластины с разной глубиной гофрировки, например, S41 и S42. Два типа теплообменников SONDEX имеют одинаковую форму и размер угловых отверстий, но ширина канала теплообменника S41 составляет 5,4 мм, а ширина канала теплообменника S42 - 6,9 мм. Широкий канал больше подходит для условий неравномерного потока волокнистых, твердых частиц или высоковязких сред, а также холодной и горячей среды. Благодаря широкому и узкому канальному теплообменнику, пластинчатый теплообменник SONDEX может быть спроектирован для достижения оптимальной скорости потока между пластинами, чтобы обеспечить хороший эффект теплопередачи.

Богатое разнообразие пластин позволяет SONDEX предоставлять пользователям наилучшие решения. Для одинаковых рабочих условий пластинчатый теплообменник SONDEX имеет более высокую тепловую эффективность. Требуемая площадь теплопередачи более экономична. Это не только сэкономит инвестиции, но и позволит легко получить более разумную скорость потока между пластинами, тем самым уменьшая скорость коррозии и образования накипи на пластинах и продлевая срок службы пластинчатого теплообменника.

Каждый тип пластин SONDEX был тщательно разработан и строго протестирован.
Пластины каждой спецификации делятся на два типа: TL и TK, которые имеют высокую эффективность теплопередачи, высокое гидравлическое сопротивление, низкую эффективность теплопередачи и меньшее гидравлическое сопротивление. Канал пластинчатого теплообменника может быть одинарным мягким каналом, твердым каналом, а также может быть смесью вышеупомянутых каналов. Оптимальная конструкция теплообменника достигается за счет соотношения научных каналов.

В пластинчатых теплообменниках SONDEX используется односторонний поток, поскольку конструкция зоны отклонения предусмотрена на входе и выходе пластины, то есть конструкция канавки в форме шоколадного острова в выходной зоне углового отверстия. Обычная линейная направляющая канавка распределяет равномерное распределение только одной стороны жидкости, а конструкция канавки "шоколадный остров" может сбалансировать разницу сопротивления потоку в каналах, делая жидкость в каждой части пластины относительно равномерно распределенной, даже более широкая пластина может обеспечить равномерное распределение жидкости между пластинами. Это фундаментально улучшает традиционный односторонний пластинчатый теплообменник, вызванный разницей в распределении жидкости между пластинами и мертвыми зонами потока, а также снижением эффективности теплопередачи. Кроме того, площадь зоны отклонения также участвует в теплообмене одновременно, и площадь теплопередачи пластинчатого теплообменника SONDEX увеличивается. Запас;
Поскольку конструкция зоны отклонения "шоколадный остров" обеспечивает равномерное распределение жидкости между пластинами, SONDEX использует односторонний диагональный поток, который более удобен для пользователя при подключении.

Передовые международные процессы проектирования и производства делают пластинчатые теплообменники SONDEX наиболее экономически эффективными продуктами.
Все пластинчатые теплообменники SONDEX поставляются с датского завода SONDEX с 6 гидравлическими прессами, один из которых - 20000 т, самый большой гидравлический пресс в Европе, который специально используется для обработки больших пластин выше DN400. Благодаря большой мощности пресса и передовой технологии штамповки, каждая пластина SONDEX, обработанная на нем, очень гладкая, без каких-либо напряжений и деформаций. Шероховатость поверхности листовой стали такая же, как у исходной стали, и она обладает высокой однородностью качества. Пластина SONDEX полностью соответствует требованиям к качеству пластин в пищевой гигиенической промышленности. Сопротивление трения жидкости снижается, накипь образуется нелегко, и питтинговая коррозия возникает нелегко. Это обеспечивает стабильную и эффективную работу теплообменника SONDEX.

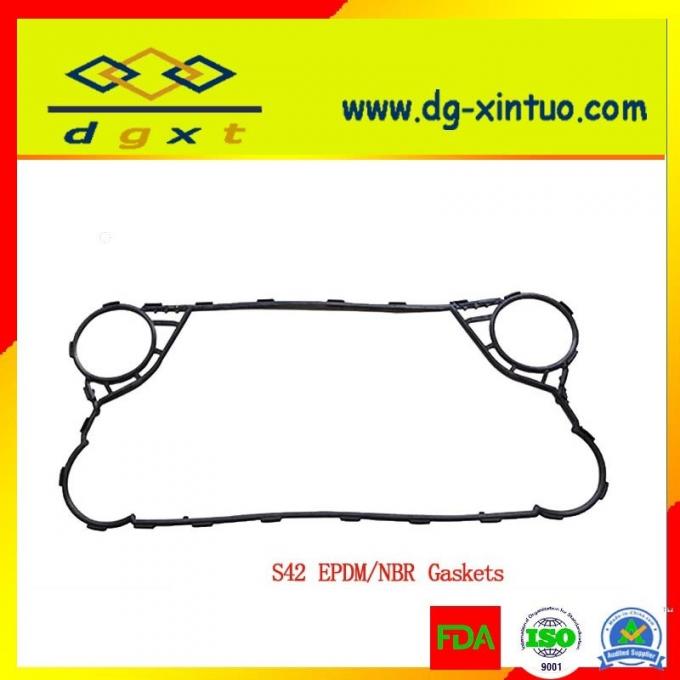

В пластинчатом теплообменнике SONDEX используется кнопочная неклеевая прокладка SONDER LOCK в качестве основного уплотнения. По сравнению с клеевыми прокладками, неклеевые прокладки имеют преимущества легкой установки и демонтажа, многократного использования и длительного срока службы. Этот тип соединения с защелкой, разработанный SONDEX, представляет собой ряд выступающих защелок, равномерно распределенных по прокладке, и небольшие отверстия в соответствующем положении на пластине, что гарантирует, что прокладка не упадет во время установки или использования пластины. Позиционирующая часть защелкивающейся прокладки не контактирует с жидкостью в теплообменнике, поэтому крючок позиционирования навесной прокладки избегает контакта с жидкостью.






Особенности: Компактная конструкция, малая площадь, хороший эффект теплопередачи, малый перепад давления, различные наполнители, хорошая коррозионная стойкость, особенно при работе с пенообразующими материалами и в вакууме, имеет свои уникальные преимущества.
Преимущества: высокая эффективность теплопередачи, большая логарифмическая разность температур, малый вес, малая площадь, удобство очистки и легкое изменение площади теплопередачи или комбинации процессов, подходит для теплопередачи в нескольких средах.

Применение: Широко используется в нефтяной промышленности, электростанциях, солнечной фотовольтаике, электронной промышленности, бумажной промышленности, текстильной промышленности, химической промышленности, морском и двигательном оборудовании, ОВК, пищевой промышленности, переработке пищевых масел, металлургической промышленности и т. д.

Назначение: Теплообменник - это устройство, которое передает тепло от горячей жидкости к холодной, также известное как теплообменник. Его основная функция - обеспечить необходимую для процесса температуру среды.
Он может передавать тепло между материалами между двумя или более жидкостями при разных температурах, передавать тепло от жидкости с более высокой температурой к жидкости с более низкой температурой и доводить температуру жидкости до требуемых спецификаций потока для удовлетворения потребностей технологических условий. В то же время теплообменник также является одним из основных устройств для повышения энергоэффективности.

- Расходы или тепловая нагрузка
- Температурная программа
- Физические свойства жидкостей (если не вода)
- Желаемое рабочее давление
- Максимально допустимый перепад давления
- Доступное давление пара
