Функция пластинчатого теплообменника
Пластинчатый теплообменник - это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчатого теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.

Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.

Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с однопроходной или многопроходной схемой потока, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто она является предпочтительным решением, поскольку все соединения остаются на неподвижной раме, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения пространства для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.

Типы пластинчатых теплообменников

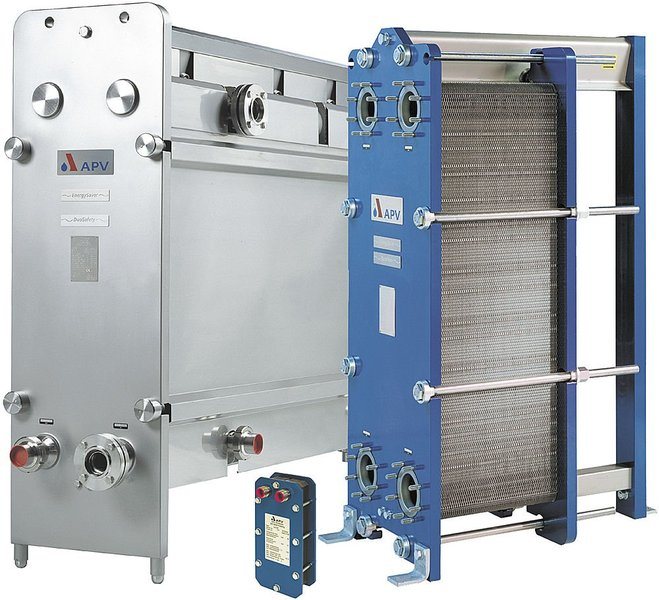

Пластинчатые теплообменники Paraflow
Paraflow - это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической целесообразности при работе с широким спектром теплообменных задач.

Паяные пластинчатые теплообменники ParaBrazed
Паяные теплообменники ParaBrazed представляют собой компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных теплообменных задач в промышленности и холодильной технике.

Преимущества пластинчатых теплообменников
Легкость снятия и очистки

• Пластинчатые теплообменники легко чистятся путем снятия стяжных болтов и сдвига подвижной рамы. Затем пакет пластин может быть осмотрен, очищен под давлением или снят для ремонта при необходимости.

• Очень важной особенностью пластинчатого теплообменника является его расширяемость. Увеличение требований к теплопередаче означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.

• Благодаря прессованным узорам на пластинах и относительно узким зазорам при относительно низкой скорости потока достигается очень высокая турбулентность. Это в сочетании с противоточным потоком приводит к очень высоким коэффициентам теплопередачи.

• В результате высокой эффективности требуется меньшая площадь теплопередачи, что приводит к гораздо меньшему теплообменнику, чем потребовался бы для той же задачи с использованием других типов теплообменников. Как правило, пластинчатый теплообменник требует от 20 до 40% пространства, необходимого для кожухотрубного теплообменника.

• Те же особенности, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур приближения, что особенно важно в приложениях рекуперации тепла и регенерации. Возможны температуры приближения 0,5°C.

• Пластинчатый теплообменник может быть построен по секциям, разделенным простыми разделительными пластинами или более сложными разделительными рамами с дополнительными соединениями. Это позволяет нагревать, регенерировать и охлаждать жидкость в одном теплообменнике или нагревать или охлаждать несколько жидкостей с одним и тем же источником охлаждения или нагрева.

• Очень высокая турбулентность достигается благодаря рисунку пластин, множеству точек контакта и узкому зазору между пластинами. Это в сочетании с гладкой поверхностью пластин значительно снижает загрязнение по сравнению с другими типами теплообменников.

• Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда и меньшее количество теплообменников.

Особенности и преимущества

Применение

• Отрасль ОВК - например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения - например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника нагрева
• Морская/оффшорная промышленность - например, охлаждение центрального и смазочного масла
• Молочная/пищевая/пивобезалкогольная промышленность - например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
• Сахарная промышленность
• Биогазовая промышленность
• Целлюлозно-бумажная промышленность
• Тяжелая промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность
• Химическая промышленность - например, рекуперация отходящего тепла от конденсатной воды
