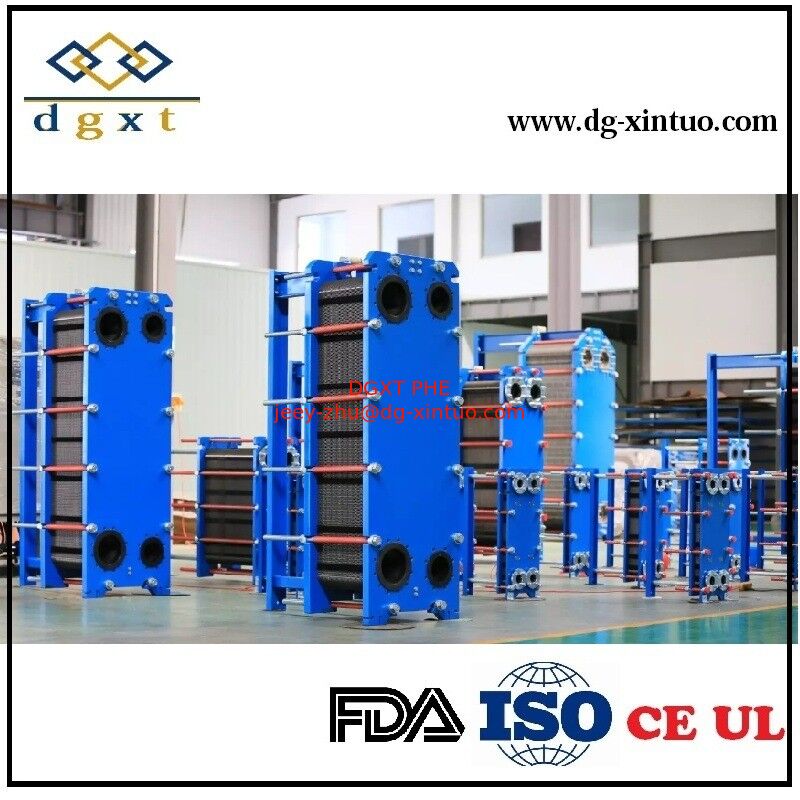

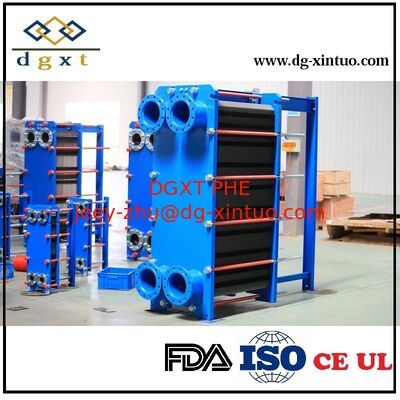

| Модель №.: | индивидуальный | Торговая марка: | ДГСТ ИЛИ ОЭМ |
|---|---|---|---|
| Источник: | Китай | Код ТН ВЭД: | 84195000 |
| Приложение: | Обогреватель, холодный | Принцип: | Рекуперативный теплообменник |
| Стиль: | Тип пластины | Послепродажное обслуживание: | Онлайн-поддержка |
Справочник по выбору материала пластины теплообменника:
| Материал пластины | Адаптируемая жидкость |
| Нержавеющая сталь (304, 316) | Чистая вода, дистиллированная вода, пищевое масло, минеральное масло |

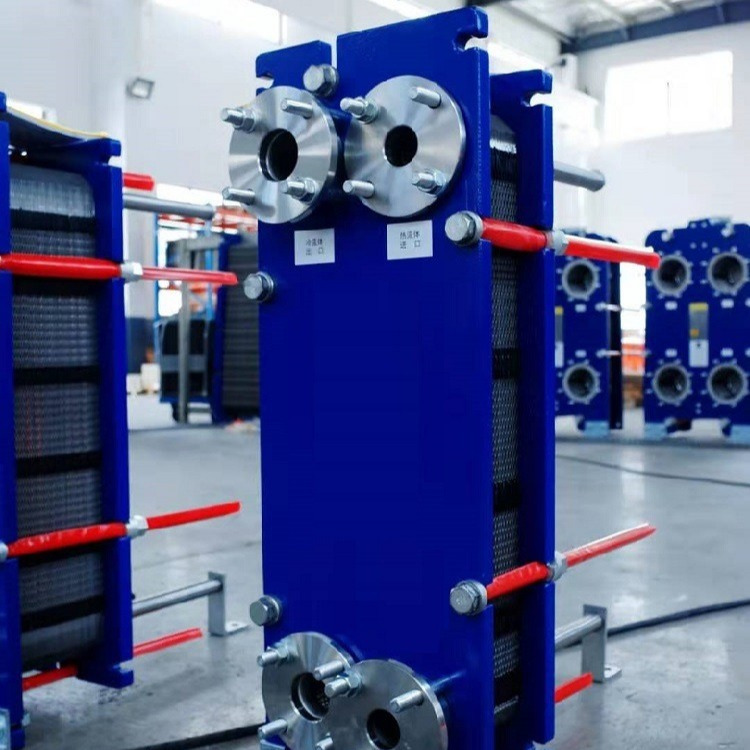

| (Ti,Ti-Pa) | Морская вода, соленая вода, солевые соединения |
| 20Cr, 18Ni, 6Mo (2455Mo) | Разбавленная серная кислота, разбавленные сульфаты, водные растворы органических веществ |
| (Ni) | Высокотемпературный и высококонцентрированный каустик натрия |
| HASTELLOY (C276, D25, B2G) | Концентрированная серная кислота, соляная кислота и фосфорная кислота |
| Уплотнительный материал: | Рабочая температура | Подходящая среда |
| NBR | -15~+120ºC | Вода, морская вода, пищевое масло, соленая вода |
| HNBR | -15~+140ºC | Высокотемпературное минеральное масло, высокотемпературная вода |
| EPDM | -25~+170ºC | Горячая вода, пар, кислоты, щелочи |
| Viton | -5~+130ºC | Кислоты, щелочи, жидкости |

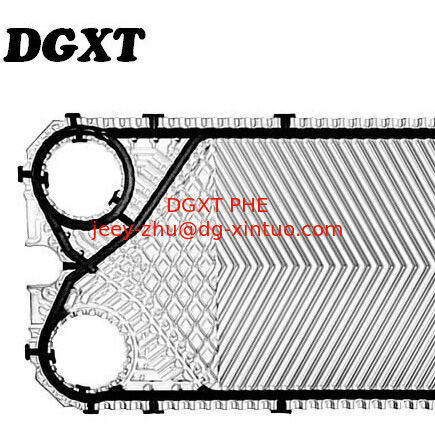

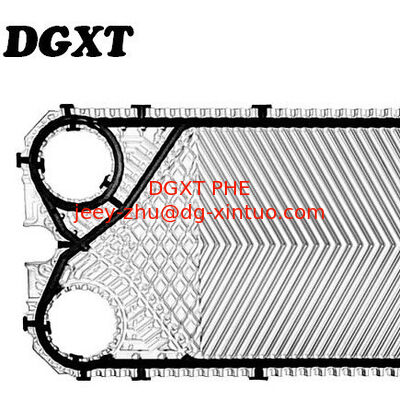

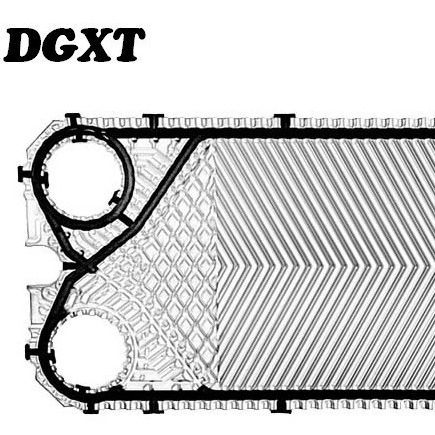

Выбор типа пластины
Тип пластины или тип гофрировки должен определяться в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, и наоборот, тип пластины с большим сопротивлением. В зависимости от давления и температуры среды решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания применительно к более крупным теплообменникам.
Выбор процесса и каналов
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процесса должна определяться на основе расчета теплообмена и гидравлического сопротивления, а также соответствия требованиям технологических условий. Следует стремиться к тому, чтобы коэффициент конвективной теплопередачи в каналах холодной и горячей воды был равен или близок друг к другу, чтобы получить наилучший эффект теплопередачи. Поскольку при равенстве или близости коэффициентов конвективной теплопередачи с обеих сторон поверхности теплопередачи коэффициент теплопередачи принимает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, при расчете теплообмена и гидравлического сопротивления используется средняя скорость потока. Поскольку соединительные трубы "U"-образного одноходового процесса закреплены на прижимной пластине, их удобно разбирать и собирать.
Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбора типа до тех пор, пока не будут выполнены технологические требования.
Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется на основе кривых производительности продукции различных производителей. Кривая производительности (критериальная корреляция) обычно получается из испытаний продукта. Для типов пластин, не прошедших испытания, критериальная корреляция типа пластины может быть получена по характерным геометрическим размерам типа пластины с помощью метода эталонного размера, который используется в некотором мировом программном обеспечении.
Программное обеспечение для подбора
Что касается программного обеспечения для подбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для подбора в соответствии со своими типами пластин.

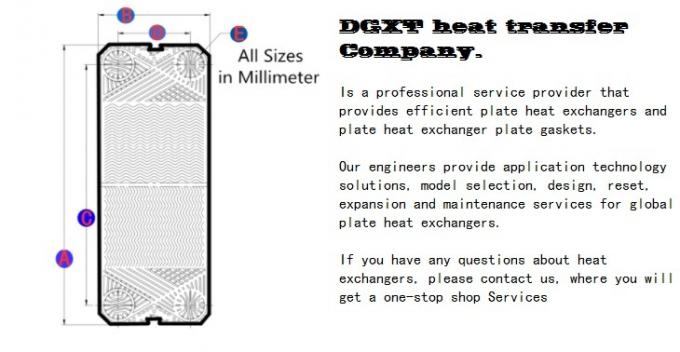

| МОДЕЛЬ | Глубина гофрировки (мм) | A | B | C | D | E | Площадь |
(мм) |
(мм) |
(мм) |
(мм) |
(мм) |
(м2) | ||
| T4 | 2.5 | 450 | 140 | 381 | 70 | φ32 | 0.04 |
| SR1 | |||||||
| SR2 | 2.6 | 838 | 298 | 700 | 180 | φ63.5 | 0.2 |
| SR3 | 3.65 | 1152 | 392 | 1022 | 262 | φ73.9 | 0.35 |
| SR6GL | 3.8 | 1418 | 476 | 1256 | 314 | φ102 | 0.56 |
| H12 | 3 | 740 | 271 | 620 | 150 | φ74 | 0.14 |
| H12 | 3 | 738 | 266 | 620 | 150 | φ74 | 0.14 |
| H17 | 3 | 920 | 271 | 800 | 150 | φ74 | 0.17 |
| N25 | 2.8 | 930 | 373 | 793.4 | 238 | φ85 | 0.25 |
| N35 | 2.8 | 1202 | 371 | 1069 | 238 | φ85 | 0.36 |
| N50 | 2.8 | 1620 | 373 | 1483.4 | 238 | φ85 | 0.5 |
| Q030D | 4.2 | 920 | 492 | 743 | 310 | φ112 | 0.31 |
| Q030E | 3 | 920 | 496 | 743 | 310 | φ114 | 0.32 |
| Q055D | 4.2 | 1415 | 492 | 1238 | 310 | φ112 | 0.57 |
| Q055E | 3 | 1415 | 496 | 1238 | 310 | φ114 | 0.55 |
| Q080D | 4.2 | 1934 | 492 | 1757 | 310 | φ112 | 0.8 |
| Q080E | 3 | 1934 | 496 | 1757 | 310 | φ114 | 0.8 |
| A055 | 3.2 | 1271 | 595 | 1057 | 380 | φ150 | 0.55 |
| A085 | 3.2 | 1745 | 595 | 1531 | 380 | φ150 | 0.85 |
| A145 | 3.2 | 2693 | 595 | 2479 | 380 | φ150 | 1.45 |
| J060 | 3 | 1192 | 746 | 915 | 465 | φ229 | 0.6 |
| J092 | 3 | 1567 | 746 | 1290 | 465 | φ229 | 0.92 |
| J107 | 3 | 1755 | 746 | 1477.5 | 465 | φ229 | 1.07 |
| J185 | 3 | 2692 | 746 | 2415 | 465 | φ229 | 1.85 |
| M060 | 2.8 | 1190 | 747 | 915 | 465 | φ229 | 0.6 |
| M092 | 2.8 | 1565 | 747 | 1290 | 465 | φ229 | 0.92 |
| M107 | 2.8 | 1752.5 | 747 | 1477.5 | 465 | φ229 | 1.07 |
| SR14GD | 3.2 | 1413 | 854 | 1043 | 486 | φ300 | 0.66 |
| R14 | 3.3 | 2122 | 846 | 1792 | 515 | φ252.7 | 1.4 |
| R10 | 5.4 9.6 | 1986 | 712 | 1684 | 432 | φ197 | 1.2 |
| SR9 | 5.3 | 1744.5 | 644.5 | 1472 | 372 | φ200 | 0.84 |
| R8GI | 3.6 | 1737 | 546 | 1525 | 334 | φ148 | 0.75 |
| SR6AG | 3.8 | 2053 | 476 | 1891 | 314 | φ102 | 0.9 |
| R5 | 5.4 | 1556 | 420 | 1397 | 257 | φ101.4 | 0.527 |
| SR3 | 3.65 | 1152 | 392 | 1022 | 262 | φ73.9 | 0.35 |
| SR2 | 2.6 | 838 | 298 | 700 | 180 | φ63.5 | 0.2 |
| B063 | 3.2 | 1414 | 854 | 1043 | 486 | φ300 | 0.66 |
| B110 | 3.2 | 1894 | 854 | 1523 | 486 | φ300 | 1.12 |
| B134 | 3.2 | 2134 | 854 | 1763 | 486 | φ300 | 1.35 |
| B158 | 3.2 | 2374 | 854 | 2003 | 486 | φ300 | 1.58 |
| B205 | 3.2 | 2854 | 854 | 2483 | 486 | φ300 | 2.05 |
| P190 | 4.6 | 2544 | 984 | 2137 | 570 | φ336 | 1.9 |
| P105 | 4.6 | 1746 | 984 | 1339 | 570 | φ336 | 1.05 |
| LR9AL | 3 | 2591 | 670 | 2329 | 409 | φ200 | 1.55 |
| LR9AV | 3 | 2159 | 670 | 1897 | 409 | φ200 | 1.22 |
| LR9GN | 3 | 1727 | 670 | 1465 | 409 | φ200 | 0.89 |
| LR9GL | 3 | 1295 | 670 | 1033 | 409 | φ200 | 0.56 |
| K34 | 4 | 1010 | 487 | 832.5 | 310 | φ115 | 0.37 |
| K55 | 4 | 1415 | 487 | 1237.5 | 310 | φ115 | 0.59 |
| K71 | 4 | 1730 | 487 | 1552.5 | 310 | φ115 | 0.75 |
Функция пластинчатого теплообменника
Пластинчатый теплообменник - это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.

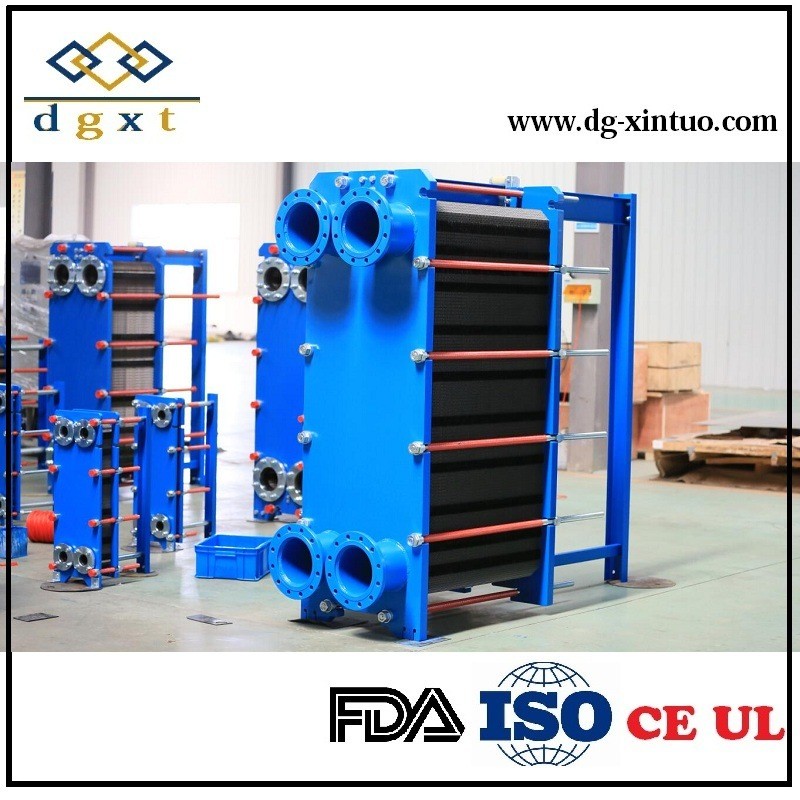

Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с одноходовым или многоходовым потоком, в зависимости от задачи. Для большинства задач подходит одноходовый режим, который часто является предпочтительным решением, поскольку все соединения находятся на неподвижной раме, что облегчает разборку. Многоходовый режим, однако, требуется при низких расходах или при близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многоходовый режим и, следовательно, большее количество меньших пластин.
Типы пластинчатых теплообменников
Пластинчатые теплообменники Paraflow
Paraflow - это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической выгоды при работе с широким спектром теплообменных задач.
Паяные пластинчатые теплообменники ParaBrazed
Паяные теплообменники ParaBrazed представляют собой компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных теплообменных задач в промышленности и холодильной технике.
Преимущества пластинчатых теплообменников
Легкость снятия и очистки
Расширяемость
Высокая эффективность
Компактный размер
Близкая температура приближения
Множество задач в одном устройстве
Меньшее загрязнение
Низкая стоимость
Оцените преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.
