Пластинчатый теплообменник - это тип теплообменника, который использует металлические пластины для передачи тепла между двумя жидкостями.Это имеет большое преимущество по сравнению с обычным теплообменником в том, что жидкости подвергаются воздействию на гораздо большую площадь поверхности, потому что жидкости разбросаны по пластинам.

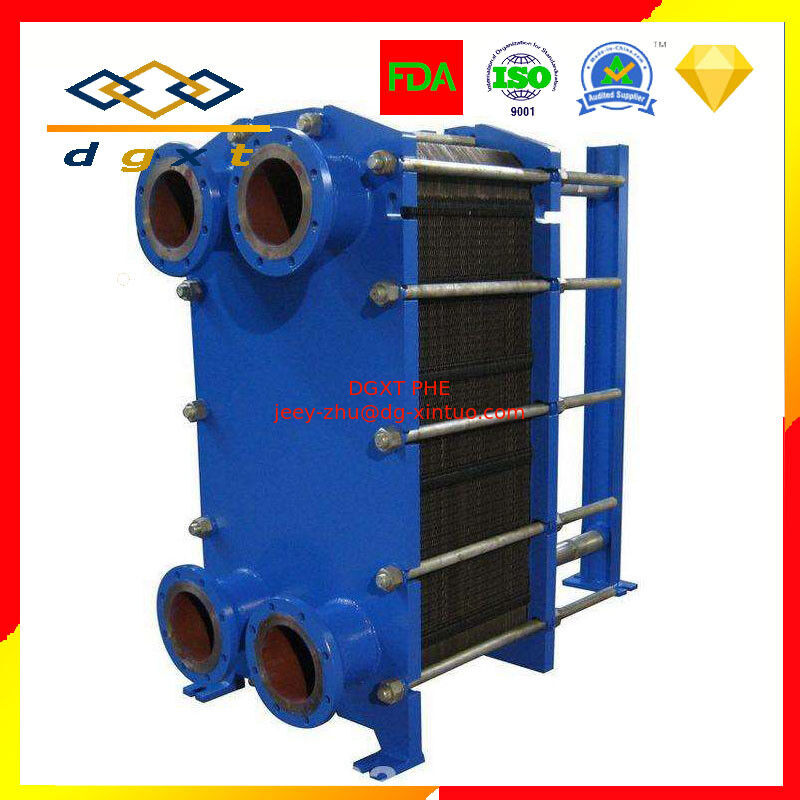

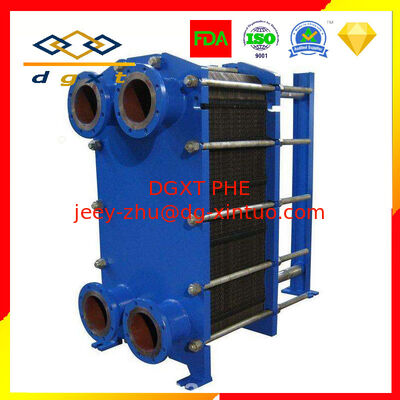

Модель теплообменника на пластинке D-Sondex
|
| Спецификация теплообменника с отсоединяемой пластиной Sondex |
| Модель |
Соединение |
поверхность/пластина |
Площадка QTY |
QMAX |
Максимальная площадь |
| |
DN |
м2 |
Нет, нет, нет. |
T/H |
м2 |
| D-S7 |
50 |
0.07 |
76 |
40 |
5 |
| D-S14 |
50 |
0.15 |
427 |
40 |
59 |
| D-S17 |
50/65 |
0.19 |
609 |
40 |
100 |
| D-S18 |
50/62.5 |
0.19 |
609 |
65 |
115 |
| D-S21 |
100 |
0.22 |
698 |
180 |
146 |
| D-S22 |
100 |
0.26 |
538 |
165 |
118 |
| D-S41 |
150 |
0.45 |
670 |
380 |
274 |
| D-S42 |
150 |
0.46 |
532 |
360 |
223 |
| D-S62 |
150 |
0.68 |
670 |
380 |
415 |
| D-S43 |
200 |
0.46 |
695 |
700 |
300 |
| D-S65 |
200 |
0.68 |
695 |
700 |
450 |
| D-S100 |
200 |
1 |
695 |
700 |
695 |
| D-S130 |
200 |
1.3 |
695 |
700 |
900 |
| D-S80 |
300 |
0.8 |
930 |
1600 |
744 |
| D-S81 |
300 |
0.84 |
930 |
1600 |
750 |
| D-S120 |
300 |
1.2 |
930 |
1600 |
1115 |
| D-S188 |
300 |
1.88 |
930 |
1600 |
1750 |
| 300 |
1.88 |
930 |
1600 |
2210 |
| D-S250 |
300 |
2.51 |
930 |
1600 |
2334 |
| D-S200 |
500 |
2.06 |
930 |
4000 |
1860 |
| Таблица представлена Sondex Обычно давление до 2,5 МПа |
| Тип каркаса:IS,IT,FT,IG,FS,FG,IC |
Наши преимущества:
1У нас более 500 видов гофрированных пластинок и плитных уплотнений.
2. Достаточно материалов для плит и уплотнений для вашего выбора
3.Фабрика быстрая доставка как только получите ваш депозит.
4.Высокое качество в производстве PHE
5.Каждая машина будет протестирована перед упаковкой6Основной ассортимент продукции: теплообменник из прокладки, теплообменник из сварной плиты, теплообменник из трубной плиты, запасные части для теплообменника.
Материал изделия:
1Материал каркаса: Q235B карбоновая сталь, карбоновая внутренняя поверхность с чистой нержавеющей сталью, чистая нержавеющая сталь
2.Материал порта: болты с подкладкой, EPDM рукав,OEM

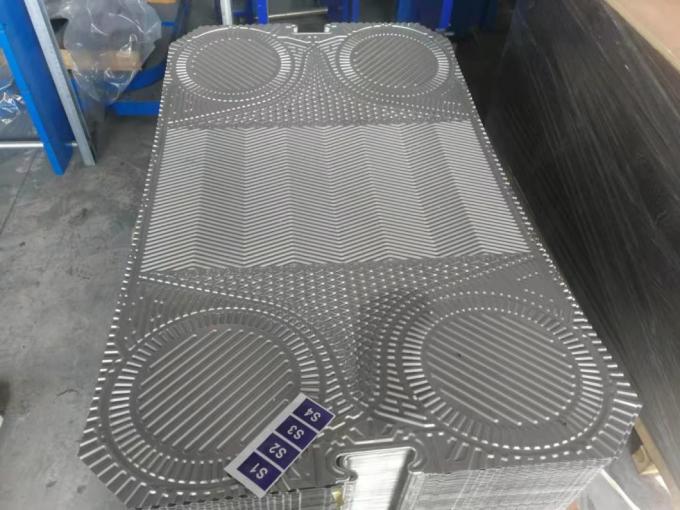

3Материал плит: нержавеющая сталь AISI304/316/Ti /C276/Сплав гастеллоя
4Материал прокладки: EPDM,NBR,FPM,FKM,Viton и т.д.
5Толщина плит: 0.5/0.6 мм/другие по заказу

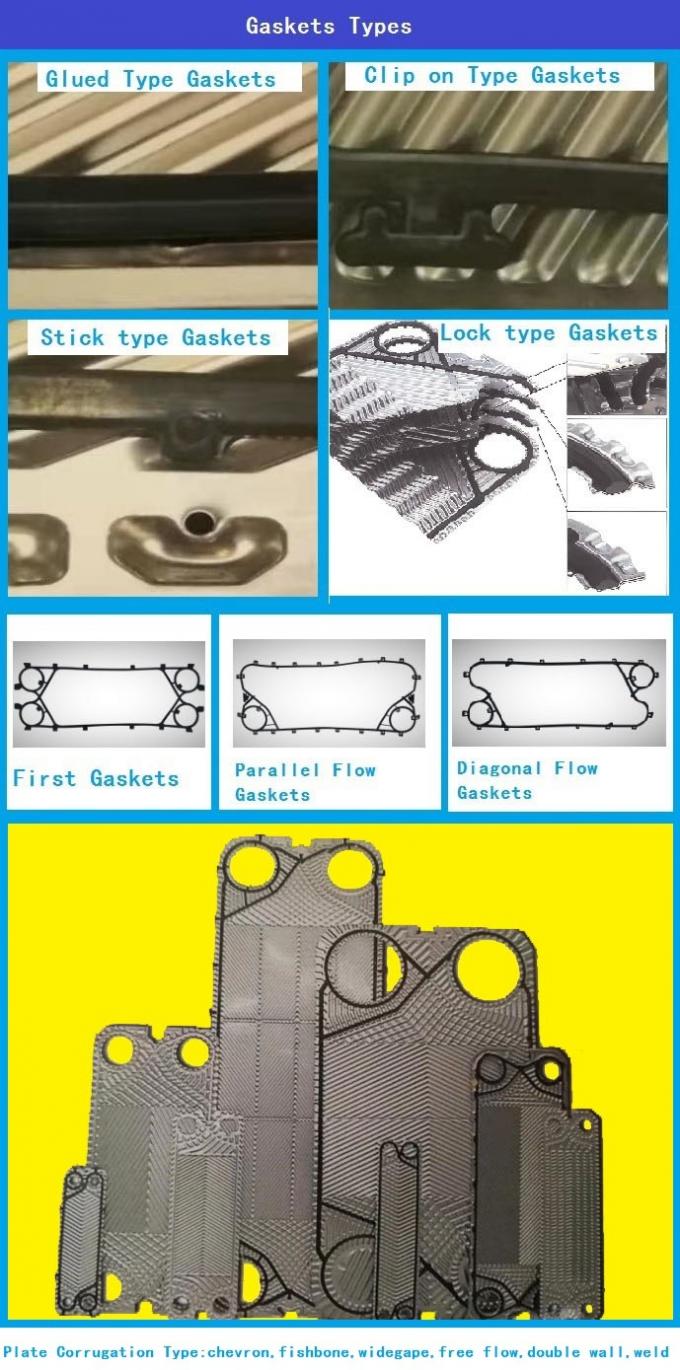

Прокладки Материал и доступная температура.
| Химическое название |
АСТМ D-1418-79 |
Температура °C |
Температура °F |
| Бутадиен - АКРИЛОНИТРИЛ |
НБР СТД ПРЕДЕЙ |
- 20 + 120 |
-4 + 248 |
| Бутадиен - АКРИЛОНИТРИЛ |
NBR HT FOOD |
- 20 + 140 |
-4 + 284 |
| Бутадиен - АКРИЛОНИТРИЛ |
NBR HT IND |
- 20 + 140 |
-4 + 284 |
| Бутадиен - акрилонитрил - идрогенат |
H-NBR |
- 40 + 150 |
-40 + 302 |
| КЛОРОПРЕН |
КР |
- 40 + 100 |
-40 + 212 |
| ИЗОБУТИЛЕН - ИЗОПРЕН |
IIR |
- 40 + 110 |
-40 + 230 |
| Этилен - Пропилен - Диен |
ЗППП |
- 40 + 120 |
-40 + 248 |
| Этилен - Пропилен - Диен |
ЕПДМ СТД ПОЖЕДА |
- 40 + 120 |
-40 + 248 |
| Этилен - Пропилен - Диен |
EPDM HT FOOD |
- 40 + 150 |
-40 + 302 |
| Флюорората |
FKM "A" ЗППП |
- 15 + 220 |
-5 + 428 |
| Флюорората |
FKM "A" FOOD |
- 15 + 220 |
-5 + 428 |
| Флюорората |
FKM "GF" |
- 8 + 200 |
-17,6 + 392 |
| Флюорората |
FKM "GLT" |
- 30 + 200 |
-22 + 392 |
Применение:
Теплообменники используют контейнеры длятеплый или холодныйТеплообменники используются в химической промышленности, нефтехимической промышленности, нефтегазовой промышленности, производстве электроэнергии, холодильной промышленности, фармацевтической промышленности, HVAC,Промышленность переработки пищевых продуктов и напитков, целлюлозная и бумажная промышленность.
О нашей компании:
DGXT PHE имеет штаб-квартиру в Локальном месте.DGXT PHE понимает, насколько важно время и экономия для каждого клиентаDGXTPHE будет стремиться предоставить каждому клиенту не только продукт, но и решение.Если вы ищете превосходные результаты в теплообменника компанииDGXTPHE готова принять вызов!
Пожалуйста, не стесняйтесь связаться с нами в любое время!
