Модель пластинчатого теплообменника Sondex
|
| Спецификация разборного пластинчатого теплообменника Sondex |
| Модель |
Подключение |
поверхность/пластина |
Кол-во пластин |
QMAX |
Макс. поверхность |
| |
DN |
м2 |
№ |
T/H |
м2 |
| D-S7 |
50 |
0.07 |
76 |
40 |
5 |
| D-S14 |
50 |
0.15 |
427 |
40 |
59 |
| D-S17 |
50/65 |
0.19 |
609 |
40 |
100 |
| D-S18 |
50/62.5 |
0.19 |
609 |
65 |
115 |
| D-S21 |
100 |
0.22 |
698 |
180 |
146 |
| D-S22 |
100 |
0.26 |
538 |
165 |
118 |
| D-S41 |
150 |
0.45 |
670 |
380 |
274 |
| D-S42 |
150 |
0.46 |
532 |
360 |
223 |
| D-S62 |
150 |
0.68 |
670 |
380 |
415 |
| D-S43 |
200 |
0.46 |
695 |
700 |
300 |
| D-S65 |
200 |
0.68 |
695 |
700 |
450 |
| D-S100 |
200 |
1 |
695 |
700 |
695 |
| D-S130 |
200 |
1.3 |
695 |
700 |
900 |
| D-S80 |
300 |
0.8 |
930 |
1600 |
744 |
| D-S81 |
300 |
0.84 |
930 |
1600 |
750 |
| D-S120 |
300 |
1.2 |
930 |
1600 |
1115 |
| D-S188 |
300 |
1.88 |
930 |
1600 |
1750 |
| 300 |
1.88 |
930 |
1600 |
2210 |
| D-S250 |
300 |
2.51 |
930 |
1600 |
2334 |
| D-S200 |
500 |
2.06 |
930 |
4000 |
1860 |
| Таблица представляет собой распространенные типы Sondex. Давление до 2,5 МПа |
| Тип рамы: IS, IT, FT, IG, FS, FG, IC |

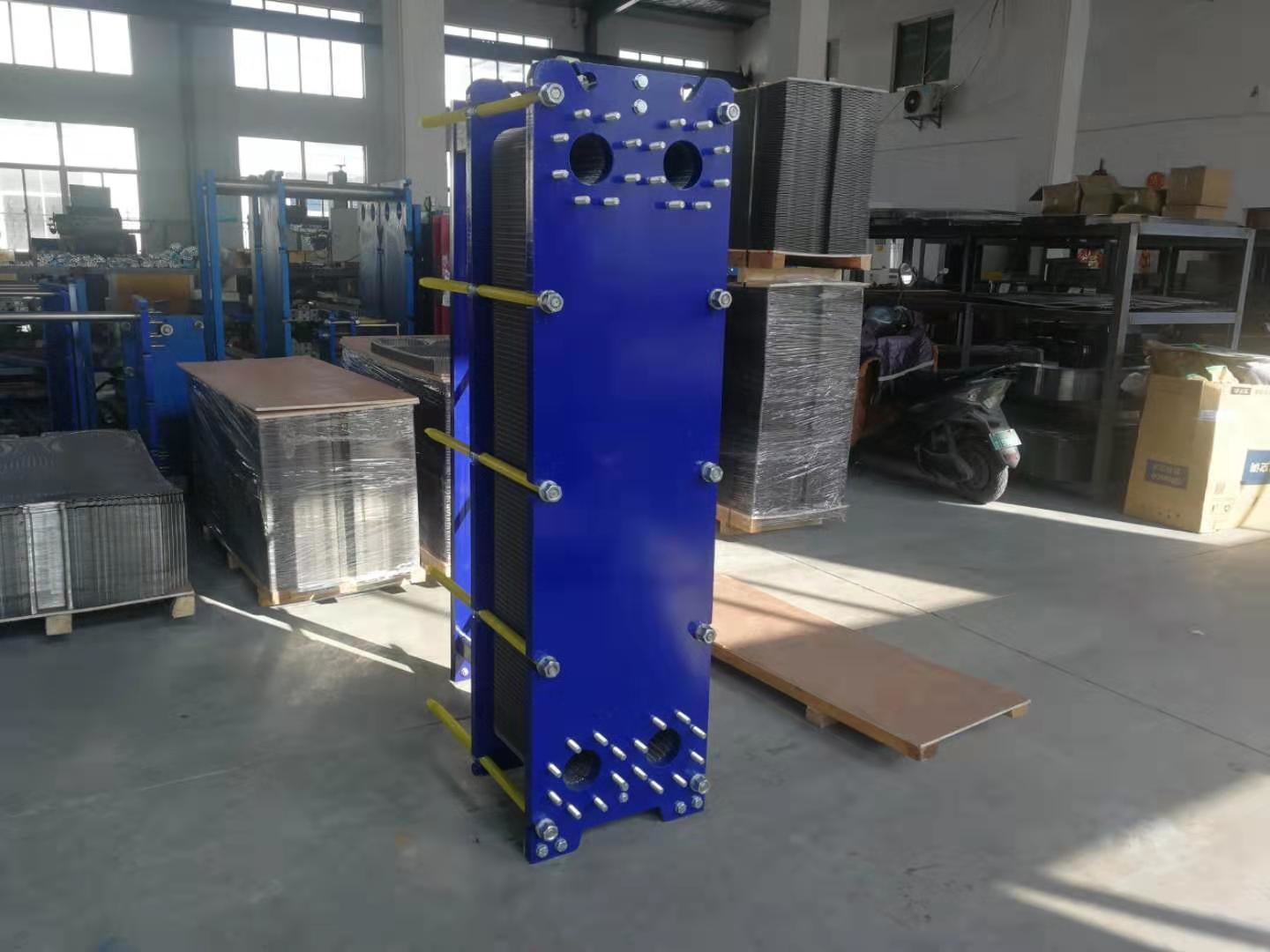

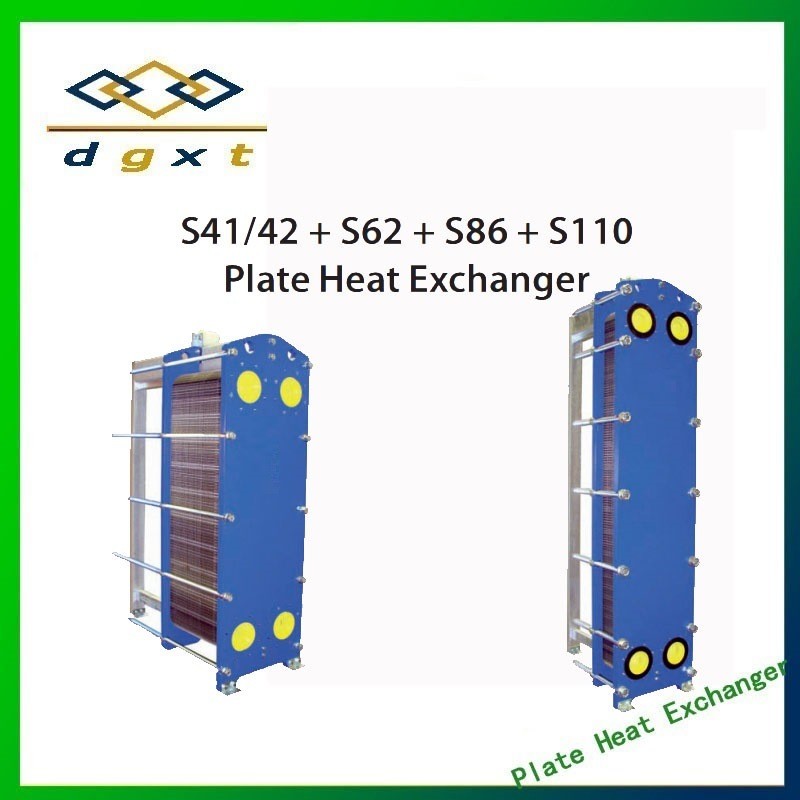

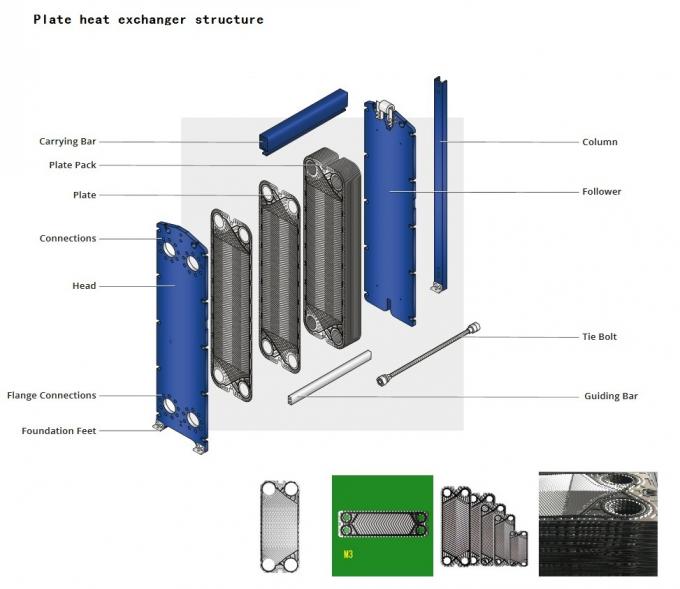

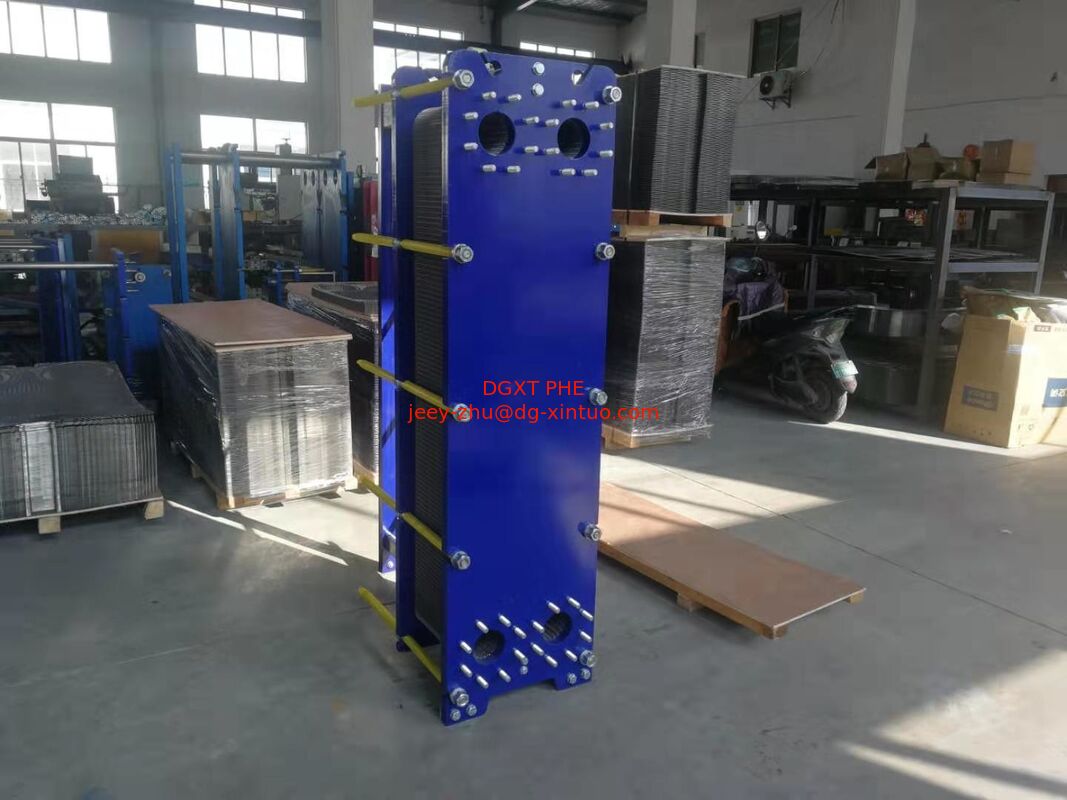

Пластинчатый теплообменник — это тип теплообменника, который использует металлические пластины для передачи тепла между двумя жидкостями. Это имеет большое преимущество перед обычным теплообменником, поскольку жидкости подвергаются гораздо большей площади поверхности, так как жидкости распределяются по пластинам.
Наши преимущества:
1. У нас более 500 видов гофрированных пластин и прокладок
2. Достаточное количество пластин и прокладок на ваш выбор
3. Быстрая доставка со склада после получения депозитного платежа.
4. Превосходное качество в области производства пластинчатых теплообменников
5. Каждая машина будет протестирована перед упаковкой
Материал изделия:
1. Материал рамы: углеродистая сталь Q235B с покраской, внутренняя часть из углеродистой стали с внешней поверхностью из чистой нержавеющей стали, чистая нержавеющая сталь
2. Материал портов: шпильки с футеровкой, гильза из EPDM,OEM
3. Материал пластин: нержавеющая сталь AISI304/316/Ti /C276/Сплав Hastelloy
4. Материал прокладок: EPDM, NBR, FPM, FKM, Viton и т. д.
5. Толщина пластины: 0,5/0,6 мм/другие по индивидуальному заказу
Материал прокладок и допустимая температура.
| Химическое название |
ASTM D-1418-79 |
Температура °C |
Температура °F |
| БУТАДИЕН - АКРИЛОНИТРИЛ |
NBR STD FOOD |
- 20 + 120 |
-4 + 248 |
| БУТАДИЕН - АКРИЛОНИТРИЛ |
NBR HT FOOD |
- 20 + 140 |
-4 + 284 |
| БУТАДИЕН - АКРИЛОНИТРИЛ |
NBR HT IND |
- 20 + 140 |
-4 + 284 |
| БУТАДИЕН - АКРИЛОНИТРИЛ - ГИДРИРОВАННЫЙ |
H-NBR |
- 40 + 150 |
-40 + 302 |
| ХЛОРОПРЕН |
CR |
- 40 + 100 |
-40 + 212 |
| ИЗОБУТИЛЕН - ИЗОПРЕН |
IIR |
- 40 + 110 |
-40 + 230 |
| ЭТИЛЕН - ПРОПИЛЕН - ДИЕН |
EPDM STD |
- 40 + 120 |
-40 + 248 |
| ЭТИЛЕН - ПРОПИЛЕН - ДИЕН |
EPDM STD FOOD |
- 40 + 120 |
-40 + 248 |
| ЭТИЛЕН - ПРОПИЛЕН - ДИЕН |
EPDM HT FOOD |
- 40 + 150 |
-40 + 302 |
| ФТОРИРОВАННЫЙ |
FKM "A" STD |
- 15 + 220 |
-5 + 428 |
| ФТОРИРОВАННЫЙ |
FKM "A" FOOD |
- 15 + 220 |
-5 + 428 |
| ФТОРИРОВАННЫЙ |
FKM "GF" |
- 8 + 200 |
-17,6 + 392 |
| ФТОРИРОВАННЫЙ |
FKM "GLT" |
- 30 + 200 |
-22 + 392 |

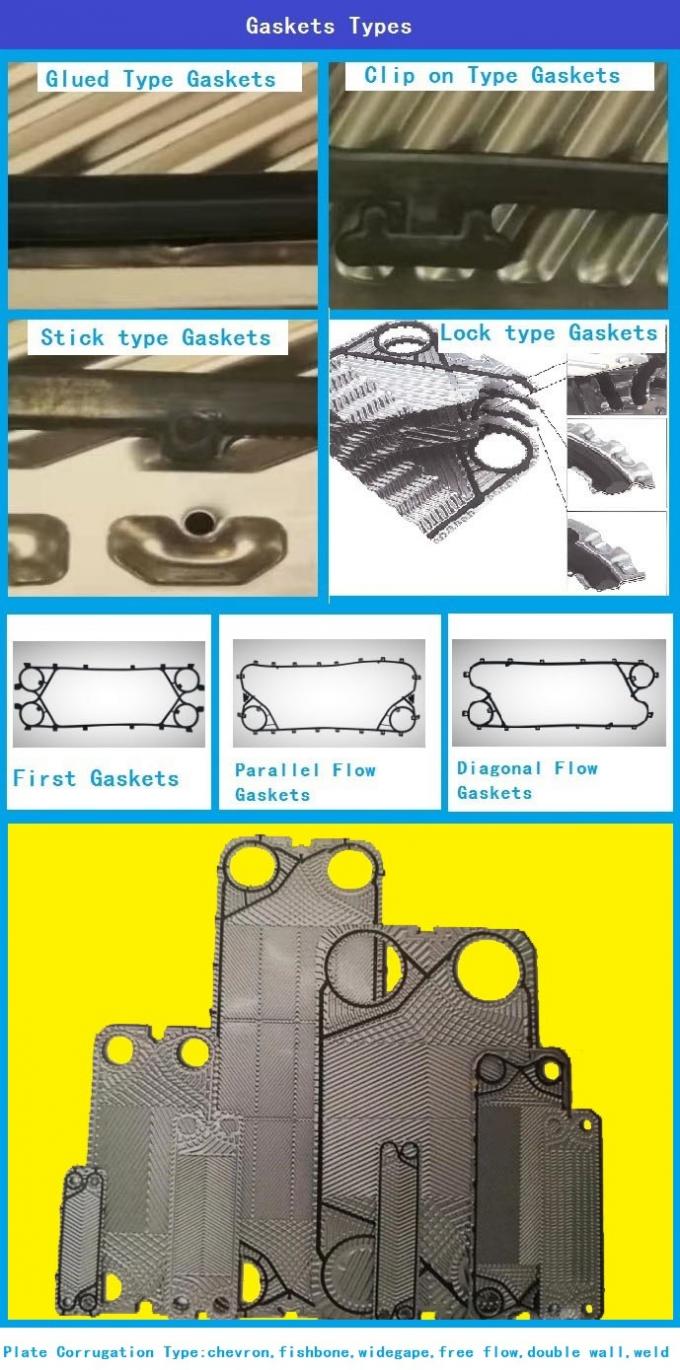

Типы прокладок бывают разные: прокладки с клеем, прокладки с защелкой,
Прокладки на клейкой основе, прокладки с замком.

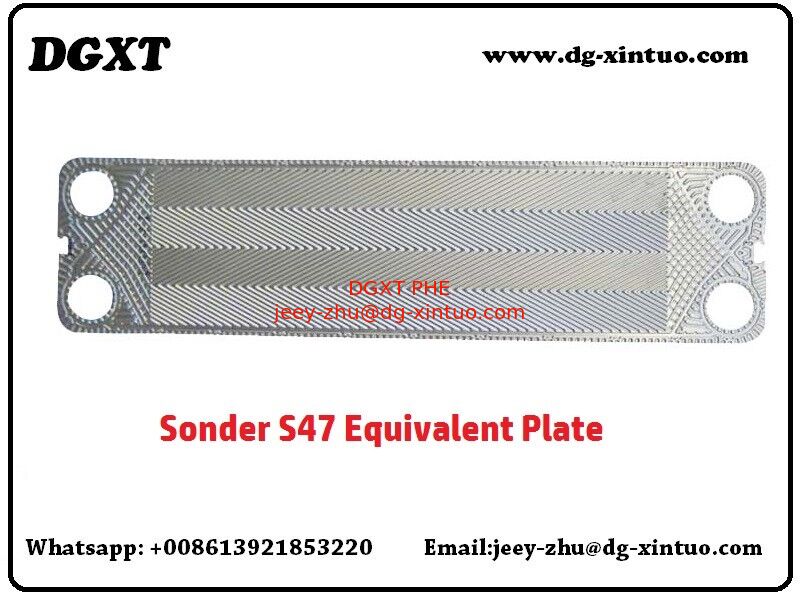

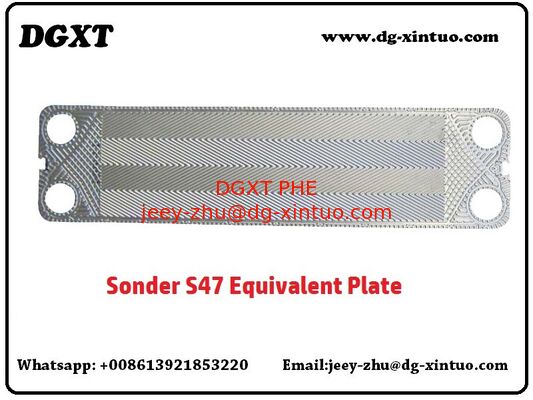

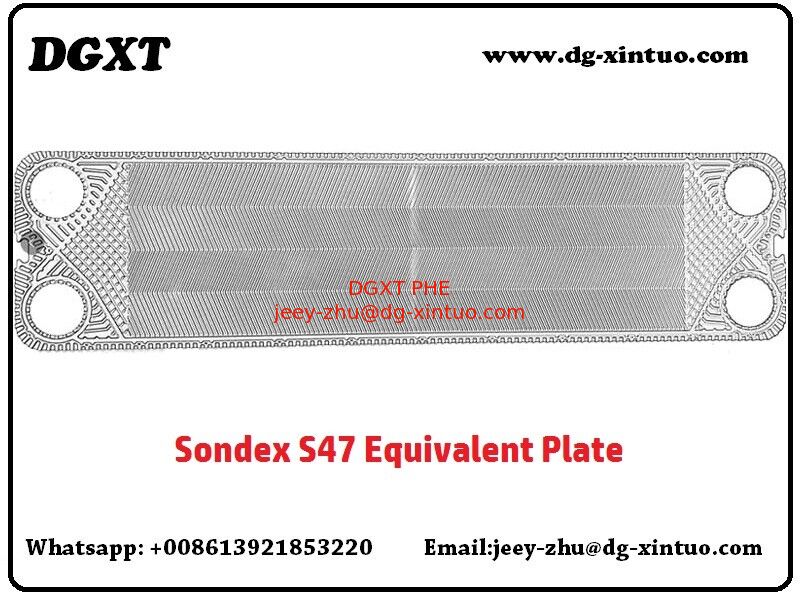

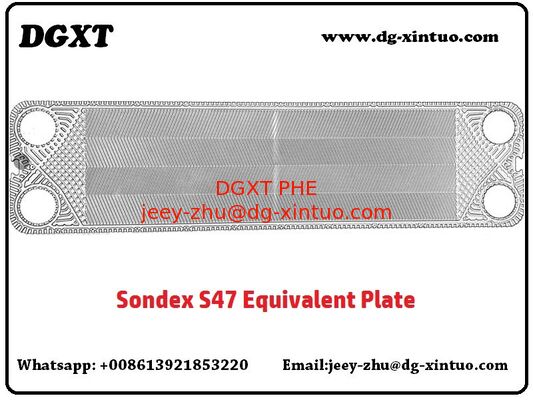

Основные типы пластин: шевронные, елочкой, с широкими зазорами, свободнопоточные пластины
Пластинчатый теплообменник может быть одно- и многоходовым, большинство одноходовые, могут быть разделены на параллельные и перекрестные пластинчатые теплообменники.
Теплые советы по материалам пластинчатых теплообменников:
| Материал пластины |
Применимые жидкости |
| Нержавеющая сталь (SU304.316 и т. д.) |
Чистая вода, речная вода, пищевое масло, минеральное масло |
| Нержавеющая сталь и Ti, Ti-Pd |
Морская вода, соленая вода, солевые соединения |
| 20Cr, 18Ni, SMO |
Разбавленная серная кислота, водный раствор солей,
Неорганический раствор |
| Никель |
Высокотемпературный и высококонцентрированный каустик |
| Hastelloy |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
| Уплотнительный материал: |
Адаптируемая температура |
Подходит для жидкости |
| NBR |
-15~+120°C |
Вода, морская вода, пищевое масло, соленая вода |
| HNBR |
-15~+140°C |
Высокотемпературное минеральное масло, высокотемпературная вода |
| EPDM |
-25~+170°C |
Горячая вода, водяной пар, кислота, щелочь |
| Viton |
-5~+130°C |
Кислота, щелочь, жидкость
|
Применение:
Теплообменники используют корпуса длянагреть или охладитьодну жидкость путем передачи тепла между ней и другой жидкостью. Пользователями теплообменников являются химическая, нефтехимическая, нефтегазовая, энергетическая, холодильная, фармацевтическая, ОВК, пищевая и перерабатывающая, целлюлозно-бумажная промышленность.
О нашей компании:
DGXT PHE со штаб-квартирой в местном месте. DGXT PHE стремится предоставлять своим клиентам надежность, организацию, безопасность и удовлетворенность. DGXT PHE понимает, насколько важно время и экономия для каждого клиента. DGXTPHE будет стремиться предоставлять каждому клиенту не только продукт, но и решение. Пусть DGXTPHE станет компанией по обслуживанию теплообменников, на которую вы можете положиться. Если вы ищете превосходные результаты в компании по производству теплообменников, DGXTPHE готова принять вызов!
Какие бывают типы теплообменников?
Aтеплообменник — это система, используемая для передачитеплопередачимежду двумя или более жидкостями.Теплообменники используются как в процессах охлаждения, так и внагреве. Жидкости могут быть разделены твердой стенкой для предотвращения смешивания.
Каково назначение отверстий на пластинах пластинчатых теплообменников?
Область распределения является одной из наиболее важных особенностейпластинчатого теплообменника. Его основнаяцель — обеспечить равномерный поток жидкости по всейпластине, максимизируя эффективностьтеплопередачии минимизируя неравномерность распределения и загрязнение.

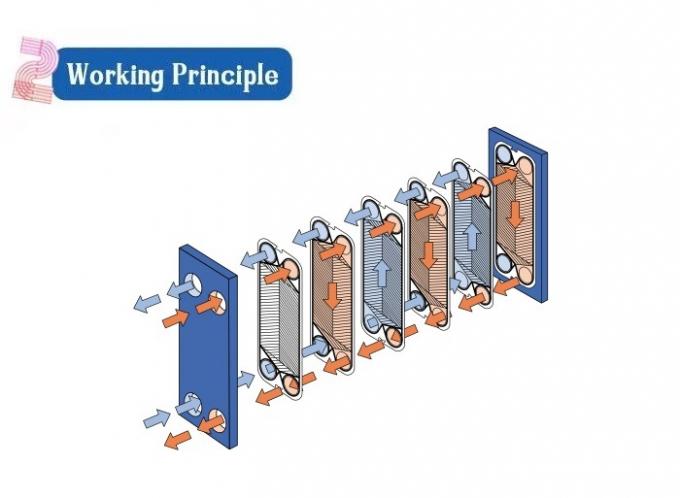

Как работает теплообменник?
Когда вода проходит через трубы, она поглощаеттеплопередачиэнергию и нагревается. ...теплообменник — это устройство, которое позволяеттеплопередачиот одной жидкости (жидкости или газа) передаваться второй жидкости (другой жидкости или газу) без необходимости смешивания или прямого контакта двух жидкостей.
Какой теплообменник лучше всего?
Каждый из трех типовтеплообменников(параллельный, перекрестный и противоточный) имеет свои преимущества и недостатки. Но из трехтеплообменник противоточного типа является наиболее эффективным при сравнениитеплопередачи на единицу площади поверхности.
