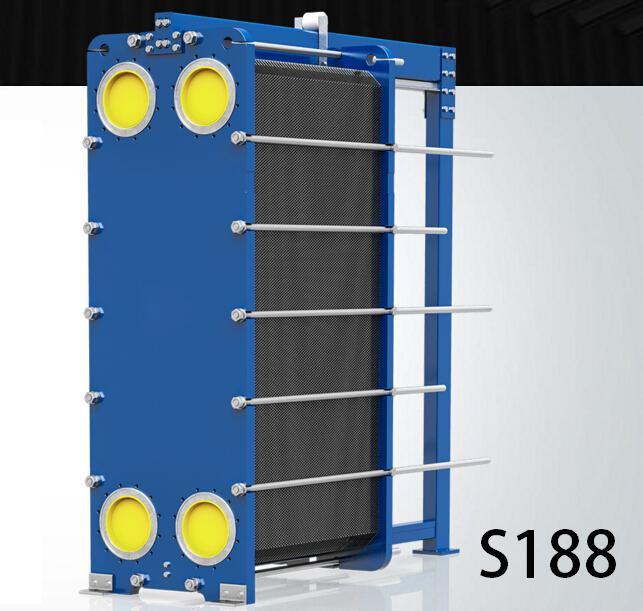

Китайская лучшая фабрика теплообменника с высоким качеством

У нас один из самых больших портфелей пластин в мире, и мы изготавливаем каждый теплообменник по индивидуальному заказу в соответствии с вашими точными требованиями. Универсальная конструкция и высокая тепловая эффективность делают их идеальным решением для широкого спектра применений.

Особенности и преимущества

• Оцените преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
• Высокая производительность и низкое падение давления устраняют ненужную нагрузку на вашу систему и оптимизируют общую производительность системы.
• Мы проектируем однопроходные решения, когда это возможно, поскольку они являются предпочтительным выбором практически для всех задач. Благодаря всем соединениям на головке вам не нужно отсоединять теплообменник от трубопровода для проведения осмотра, очистки или обслуживания.
• Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Теплообменник с одинаковым размером углового отверстия и шириной в серии теплообменников SONDEX имеет от 3 до 6 типов пластин разной высоты. Поскольку положение углового отверстия и соотношение сторон пластинчатого теплообменника влияют на поток жидкостей между пластинами, это влияет на теплопередачу. Поэтому SONDEX, пластина разной длины и ширины, соответствует требованиям различной тепловой длины. (Тепловая длина θ — это отношение разницы температур на входе и выходе теплоносителя теплообменника к логарифмической средней разнице температур теплоносителя теплообменника при определенных условиях, что является важным параметром способности теплообменника изменять температуру).

SONDEX также разработал и произвел спаренные пластины точно такого же размера, отличающиеся только глубиной гофрировки пластины, например, модели S41 и S42 теплообменника SONDEX, с одинаковой формой и размером углового отверстия, но теплообменник S41 имеет ширину 5,4 мм. Теплообменник S42 имеет ширину канала 6,9 мм. Широкий канал больше подходит для неравномерного потока волокнистых, частичных или высоковязких сред, а также горячих и холодных сред. Благодаря теплообменникам с широкими и узкими каналами, пластинчатые теплообменники SONDEX могут быть спроектированы для достижения оптимальной скорости потока между пластинами, тем самым достигая хорошего эффекта теплопередачи.

Богатое разнообразие пластин позволяет SONDEX легко предоставлять пользователям лучшее решение. При тех же условиях эксплуатации пластинчатый теплообменник SONDEX обладает более высокой тепловой эффективностью. Требуемая площадь теплопередачи более экономична. Это не только экономит инвестиции, но и позволяет легко получить более разумную скорость потока между пластинами, что снижает скорость коррозии и образования накипи на пластине и продлевает срок службы теплообменника.
Каждая модель ONDEX тщательно разработана и строго протестирована.

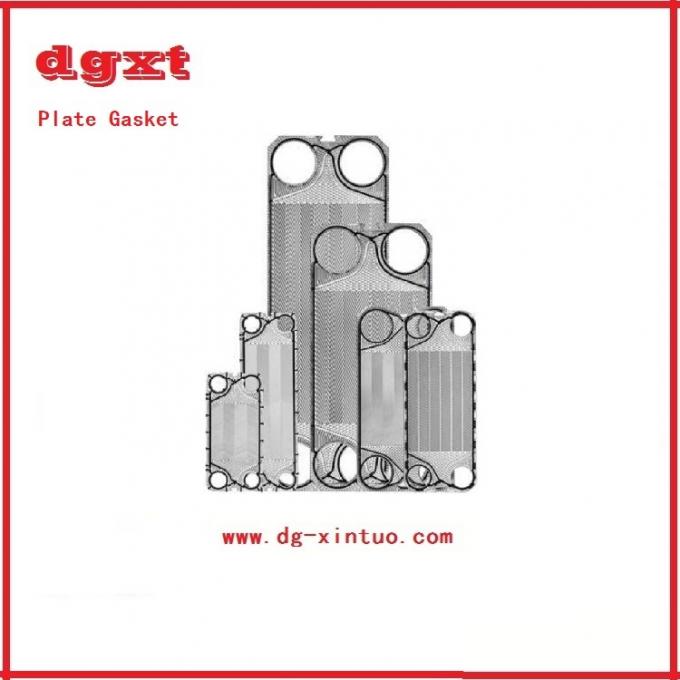

Каждый тип пластины делится на два типа: полноразмерная жесткая пластина (TL) и мягкая пластина (TK). Жесткая пластина обладает высокой эффективностью теплопередачи, высоким сопротивлением потоку, низкая эффективность теплопередачи и низкое сопротивление потоку. Канал пластинчатого теплообменника может быть одноканальным мягким, одноканальным жестким, а также может быть смешанным каналом из мягких и жестких пластин. Оптимальная конструкция теплообменника достигается за счет научного соотношения каналов.
Пластинчатые теплообменники SONDEX используют односторонний поток, поскольку конструкция направляющей области используется на входе и выходе пластины, то есть конструкция канавки в форме шоколадного острова в выходной зоне углового отверстия. Обычные линейные направляющие канавки играют роль равномерного распределения только для односторонних потоков, а эта конструкция канавки в форме шоколадного острова может сбалансировать разницу в сопротивлении потоку в каждом канале, так что поток с обеих сторон может быть получен в каждой части пластины. Относительно равномерное состояние распределения потока, даже более широкая пластина может равномерно распределять поток между пластинами, что принципиально улучшает традиционный пластинчатый теплообменник с боковым потоком. Поскольку состояние распределения потока между пластинами отличается, а мертвые зоны потока вызывают разницу в распределении температуры жидкости по пути. И затем приводят к неблагоприятным последствиям снижения эффективности теплопередачи; Кроме того, эта часть дренажной области также участвует в теплопередаче одновременно, что увеличивает площадь теплопередачи пластинчатого теплообменника SONDEX;

Поскольку вышеупомянутая конструкция направляющей области в форме шоколадного острова обеспечивает равномерное распределение потоков между пластинами, SONDEX использует односторонний диагональный поток, что облегчает пользователям подключение.
Передовые международные процессы проектирования и производства делают пластинчатый теплообменник SONDEX продуктом с лучшим соотношением цены и качества.

Все пластинчатые теплообменники SONDEX по всему миру изготавливаются на 6 гидравлических прессах на датском заводе SONDEX, один из которых имеет мощность 20 000 тонн и является крупнейшим гидравлическим прессом в Европе. Он специально используется для обработки больших пластин размером более DN400. Благодаря большой мощности пресса и передовой технологии штамповки, каждая отштампованная пластина SODNEX очень плоская и не имеет деформаций от напряжения. Шероховатость поверхности штампованного листа такая же, как у исходного листа, и он обладает очень высокой однородностью качества. Лист SONDEX полностью соответствует требованиям качества санитарных пищевых стандартов. Снижается трение жидкости, накипь не образуется легко, и точечная эрозия не возникает легко, обеспечивая стабильную и эффективную работу теплообменного оборудования SONDEX.

Разница в распределении тела и мертвых зонах потока приводит к разнице в распределении температуры жидкости по пути, что приводит к неблагоприятным последствиям снижения эффективности теплопередачи. Кроме того, эта часть дренажной области также участвует в теплопередаче одновременно, что увеличивает площадь теплопередачи пластинчатого теплообменника SONDEX;

Поскольку вышеупомянутая конструкция направляющей области в форме шоколадного острова обеспечивает равномерное распределение потоков между пластинами, SONDEX использует односторонний диагональный поток, что облегчает пользователям подключение.

Пластинчатый теплообменник SONDEX использует безклеевую прокладку SONDER LOCK в качестве основного уплотнения. По сравнению с клеевыми прокладками, безклеевые прокладки имеют преимущества легкой установки и снятия, многократного использования и длительного срока службы. Конструкция защелки, разработанная SONDEX, представляет собой ряд выступающих структур защелок, равномерно распределенных по прокладке, которые плотно прилегают к соответствующему отверстию на пластине, чтобы гарантировать, что прокладка не отсоединится от пластины при установке или использовании. В отличие от подвесного типа безклеевой прокладки, часть позиционирования защелкивающейся прокладки не контактирует с жидкостью в теплообменнике, тем самым предотвращая повреждение крючка позиционирования подвесной прокладки из-за контакта с жидкостью и длительной эрозии. Это влияет на герметичность. Можно сказать, что защелка является самой передовой конструкцией среди безклеевых прокладок. Однако, из-за необходимости точного согласования конструкции, предъявляются более высокие требования к точности обработки пластины и прокладки, то есть положение всех маленьких отверстий на пластине и всех защелок прокладки должно быть точным, иначе отклонение любого положения приведет к браку. Средний производитель не может снизить процент брака и поэтому не хочет использовать эту конструкцию.
