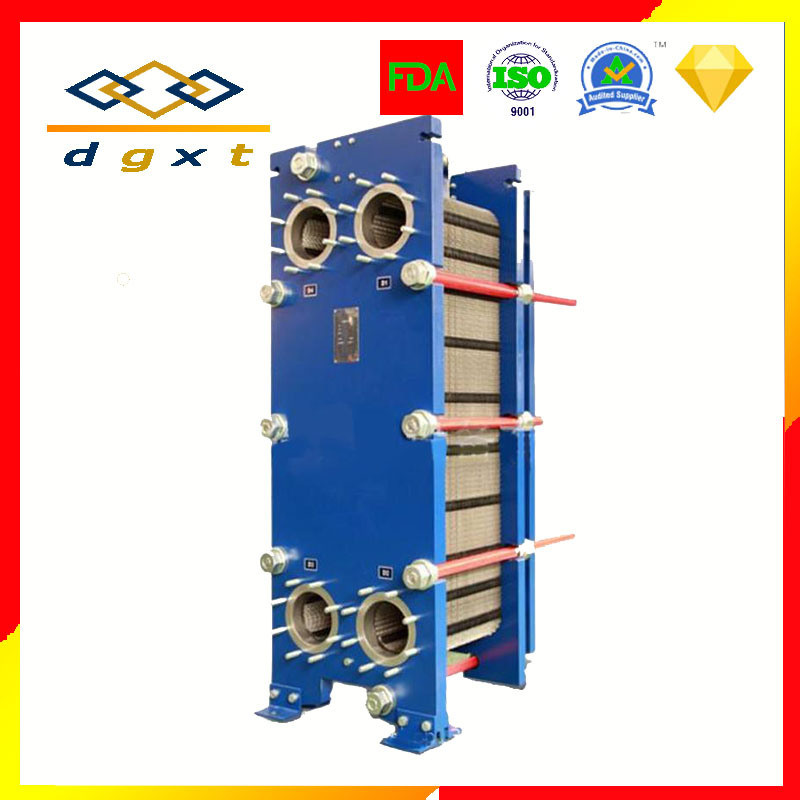

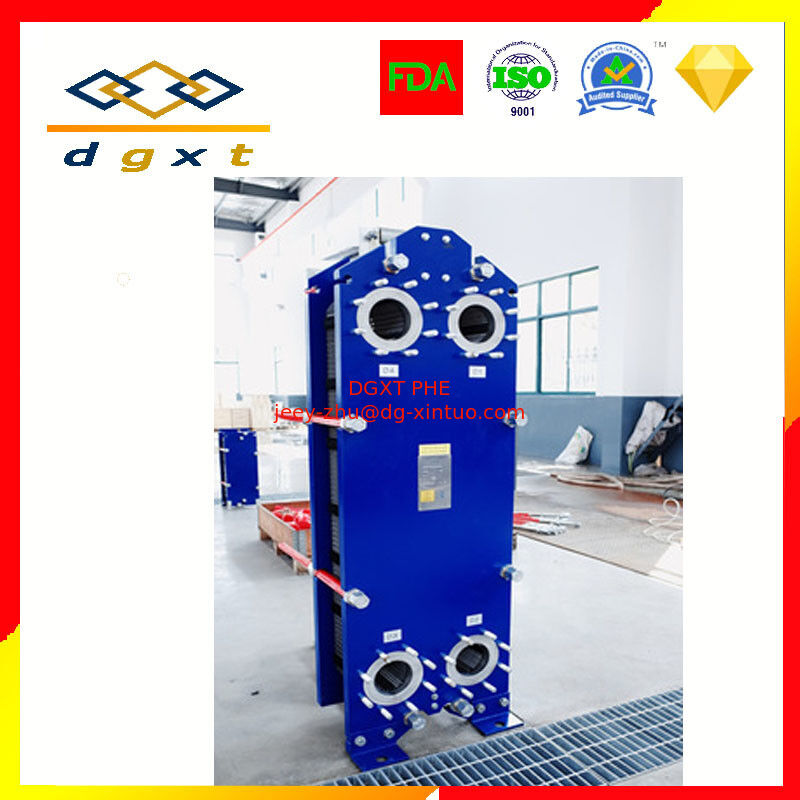

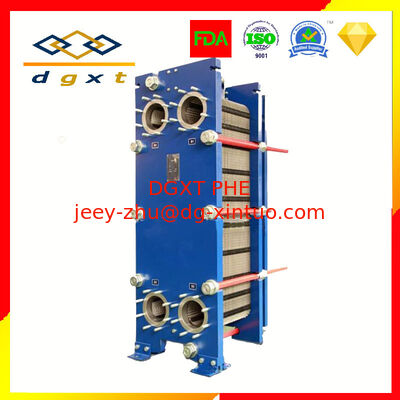

Эквивалентный новый пластинчатый теплообменник Sondex S42 для нагрева и охлаждения водяного пара

У нас один из самых больших портфелей пластинок в мире и мы настраиваем каждый теплообменник, чтобы соответствовать вашим требованиям.Многофункциональная конструкция и высокая тепловая эффективность делают их идеальным решением для широкого спектра применений.

Особенности и преимущества

• Ощутите преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает потребление энергии.
• Высокая производительность и низкое падение давления устраняют ненужные нагрузки на вашу систему и оптимизируют общую производительность системы.
• Мы разрабатываем однопроходные решения, когда это возможно, поскольку они являются предпочтительным выбором для почти всех задач.Со всеми соединениями на голове вам не нужно отключать теплообменник от трубопровода для проведения проверки, уборка или обслуживание.
• В результате конструкции получилось компактное решение с небольшим объемом, простой установкой и легким доступом для обслуживания.

Теплообменник с одинаковым углом размера отверстия и шириной в теплообменнике серии SONDEX имеет 3-6 типов пластин различной высоты.Поскольку положение углового отверстия и соотношение сторон теплообменника плит влияют на поток жидкости между пластинамиПоэтому SONDEX, пластина с различными длинами и ширинами, отвечает требованиям различных тепловых длин. (Thermal length θ is the ratio of the temperature difference between the entrance and exit of a heat exchanger medium to the logarithmic average temperature difference of the heat exchanger medium under certain conditions, что является важным параметром способности менять температуру теплообменника).

SONDEX также разработал и произвел двойные пластины с одинаковым размером, только с волнообразной глубиной пластины, например, теплообменник SONDEX моделей S41 и S42,с одинаковой формой и углом, размером с отверстие, но теплообменник S41 имеет ширину 5,4 мм. теплообменник S42 имеет ширину канала 6,9 мм. Широкий канал более подходит для неравномерного потока волокна,частицы или высоковязкие среды и горячие и холодные средыБлагодаря широкому и узкому каналу теплообменников, SONDEX пластин теплообменники могут быть спроектированы для получения наилучшей скорости потока между пластинами, таким образом достигая хорошего эффекта теплопередачи.

Для тех же условий работы пластинчатый теплообменник SONDEX имеет более высокую тепловую эффективность.Необходимая площадь теплопередачи более экономичнаЭто не только экономит инвестиции, но также может легко получить более разумный интер-пластинки скорость потока, которая уменьшает коррозию и скорость масштабирования пластинки,и продлевает срок службы теплообменника плантера.
Каждая модель ONDEX была тщательно разработана и тщательно протестирована.

Каждый тип пластины делится на два типа: взрослая твердая пластина (TL) и плохая мягкая пластина (TK).низкая эффективность теплопередачи и низкое сопротивление жидкостиКанал теплообменника пластинки может быть одним каналом мягкой пластинки, каналом жесткой пластинки, а канал мягкой и жесткой пластинки также может быть смесью вышеуказанных каналов.Оптимальная конструкция теплообменника получается научным соотношением.
Все теплообменники SONDEX используют один и тот же боковой поток, потому что конструкция направляющей зоны используется при входе и выходе пластинки, то естьконструкция канавки зоны в форме шоколадного острова на выходе из углового отверстияОбычные линейные направляющие отверстия играют роль равномерного распределения только для односторонних жидкостей.и этот шоколадный остров в форме канавки дизайн может сбалансировать разницу в сопротивлении потока на каждом канале потока, так что жидкость с обеих сторон может быть получена в каждой части пластины. относительно равномерное состояние распределения жидкости, Даже более широкая пластина может равномерно распределить жидкость между пластинами,что существенно улучшает традиционный теплообменник с боковым потокомПотому что распределение жидкости между пластинами отличается, а глубокий угол потока вызывает разницу в распределении температуры жидкости вдоль пути.И затем вызвать негативные последствия снижения эффективности теплопередачиКроме того, эта часть дренажной зоны также участвует в теплопередаче одновременно, что улучшает зону теплопередачи пластинного теплообменника SONDEX;

Поскольку вышеуказанная схема направляющей зоны в форме шоколадного острова обеспечивает равномерное распределение жидкости между пластинами, SONDEX использует ту же форму диагонального потока,облегчение пользователям.
Международный передовой дизайн и производственный процесс делают SONDEX пластиковый теплообменник является лучшим продуктом для денег.

Все пластинчатые теплообменники SONDEX по всему миру изготавливаются из шести гидравлических прессов на датском заводе SONDEX, один из которых имеет емкость 20 000 т и является крупнейшим гидравлическим компрессором в Европе.Он специально используется для обработки больших плит выше DN400Из-за большой емкости прессы и передовых технологий штамповки, каждая прессованная пластина SODNEX очень плоская и не имеет никакой деформации под давлением.Поверхностная шероховатость штампового листа такая же, как и оригинального листа, и имеет очень высокую качественную однородность. лист SONDEX полностью соответствует требованиям качества гигиенической доски пищевых продуктов. сопротивление трения жидкости уменьшается,Весы нелегко скалировать., и точечная эрозия не легко возникает, обеспечивая стабильную и эффективную работу теплопередающего оборудования SONDEX.

Разница распределения тела и мертвого угла потока приводит к разнице распределения температуры жидкости вдоль трассы,что приводит к отрицательному эффекту снижения эффективности теплопередачиКроме того, эта часть дренажной зоны также участвует в теплопередаче одновременно, что улучшает область теплопередачи пластинного теплообменника SONDEX;

Поскольку вышеуказанная схема направляющей зоны в форме шоколадного острова обеспечивает равномерное распределение жидкости между пластинами, SONDEX использует ту же форму диагонального потока,облегчение пользователям.

В качестве основной уплотнители для теплообменника для пластинок SONDEX применяется безвязкая уплотнительная пленка SONDER LOCK.повторное использование, и долгую жизнь. The buckle connection designed by SONDEX is a row of protruding buckle structures that are evenly distributed on the gasket to overfit the hole in the corresponding position on the plate to ensure that the pad is not detached from the plate installation or useВ отличие от герметичной прокладки типа подвески, расположительная часть герметичной прокладки браслета не контактирует с жидкостью в теплообменнике,таким образом, предотвращая повреждение крючка для установки подвесной прокладки из-за контакта с жидкостью и длительной эрозии., это влияет на способность уплотнения. Можно сказать, что застегивание является самой продвинутой структурой в безвисковом коврике. Однако из-за необходимости точной координации структуры,выдвигается более высокое требование к точности обработки пластины и уплотнения, то есть положение всех небольших отверстий на пластине и всех застежек прокладки должно быть точным, иначе отклонение любого из положений вызовет отходы.Среднестатистический производитель не может сократить количество отходов и поэтому не хочет использовать эту структуру.
