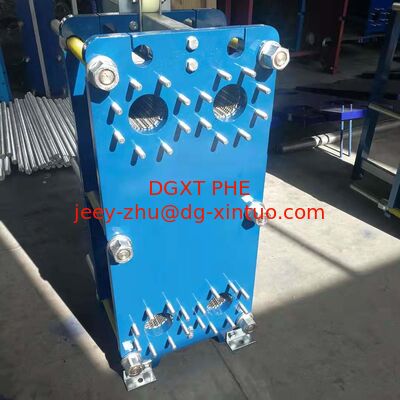

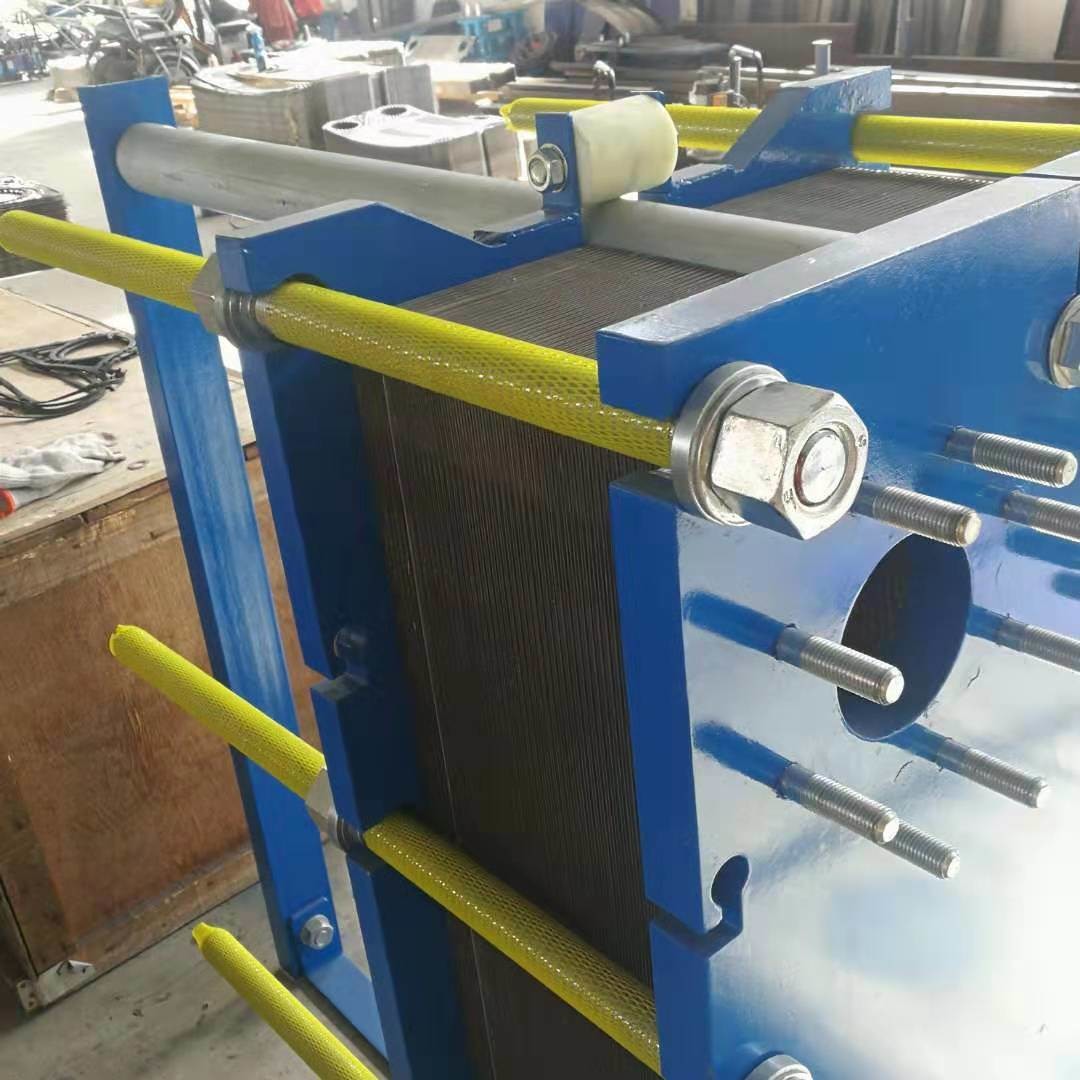

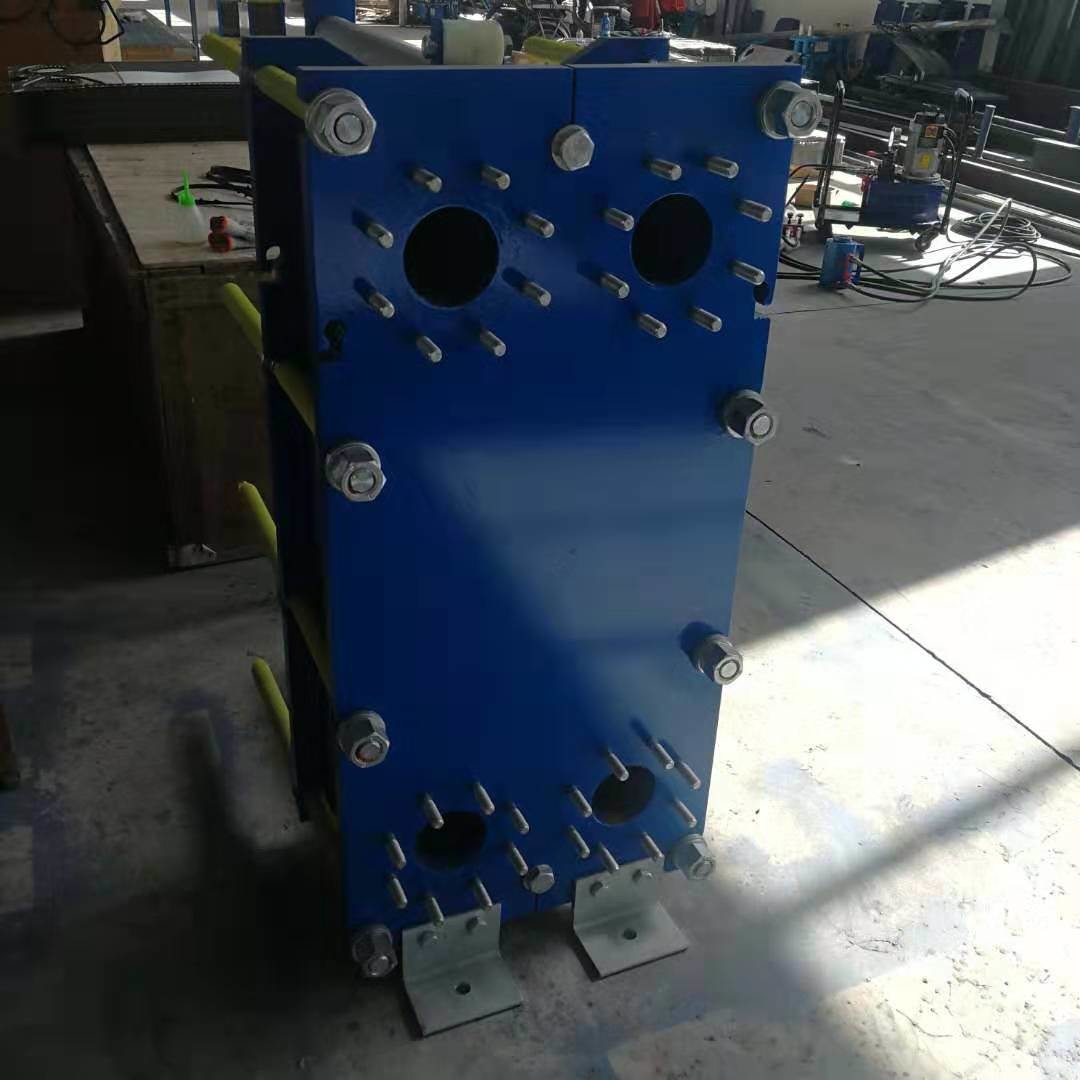

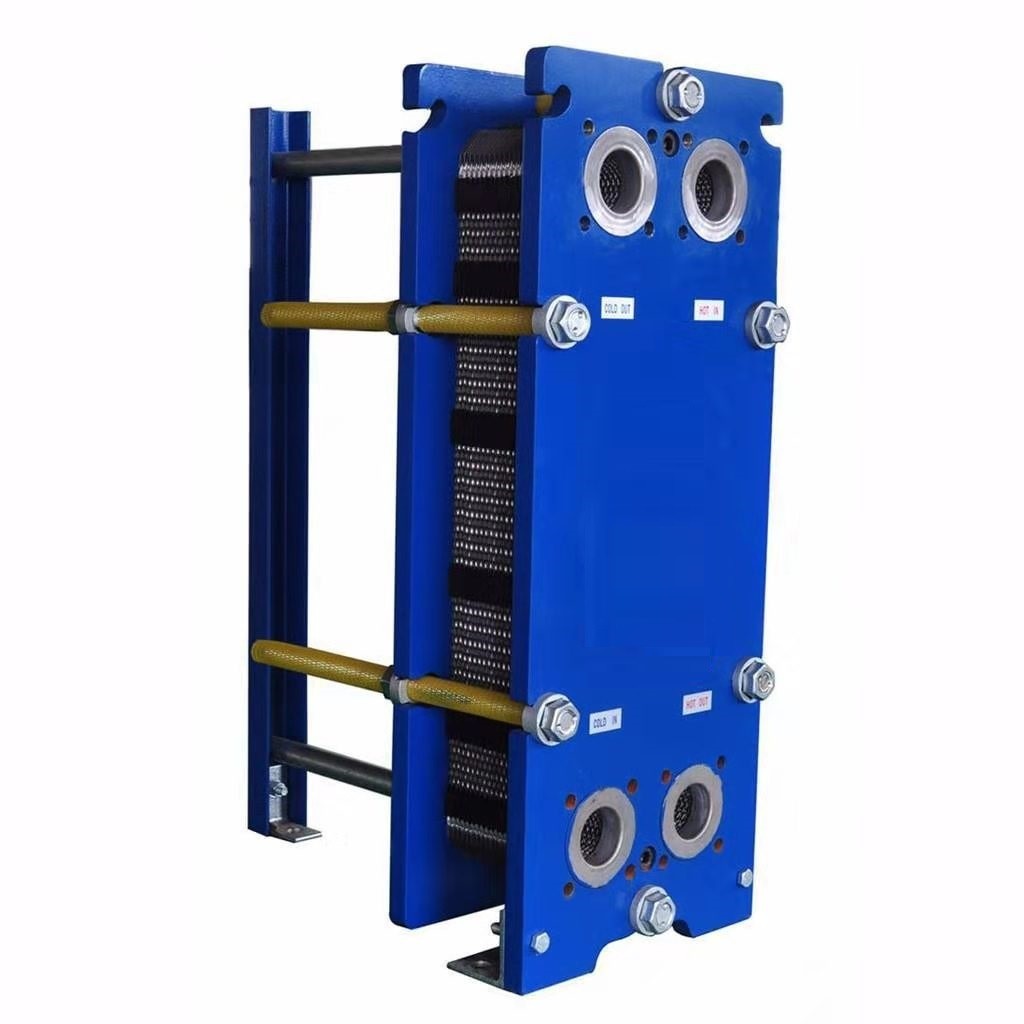

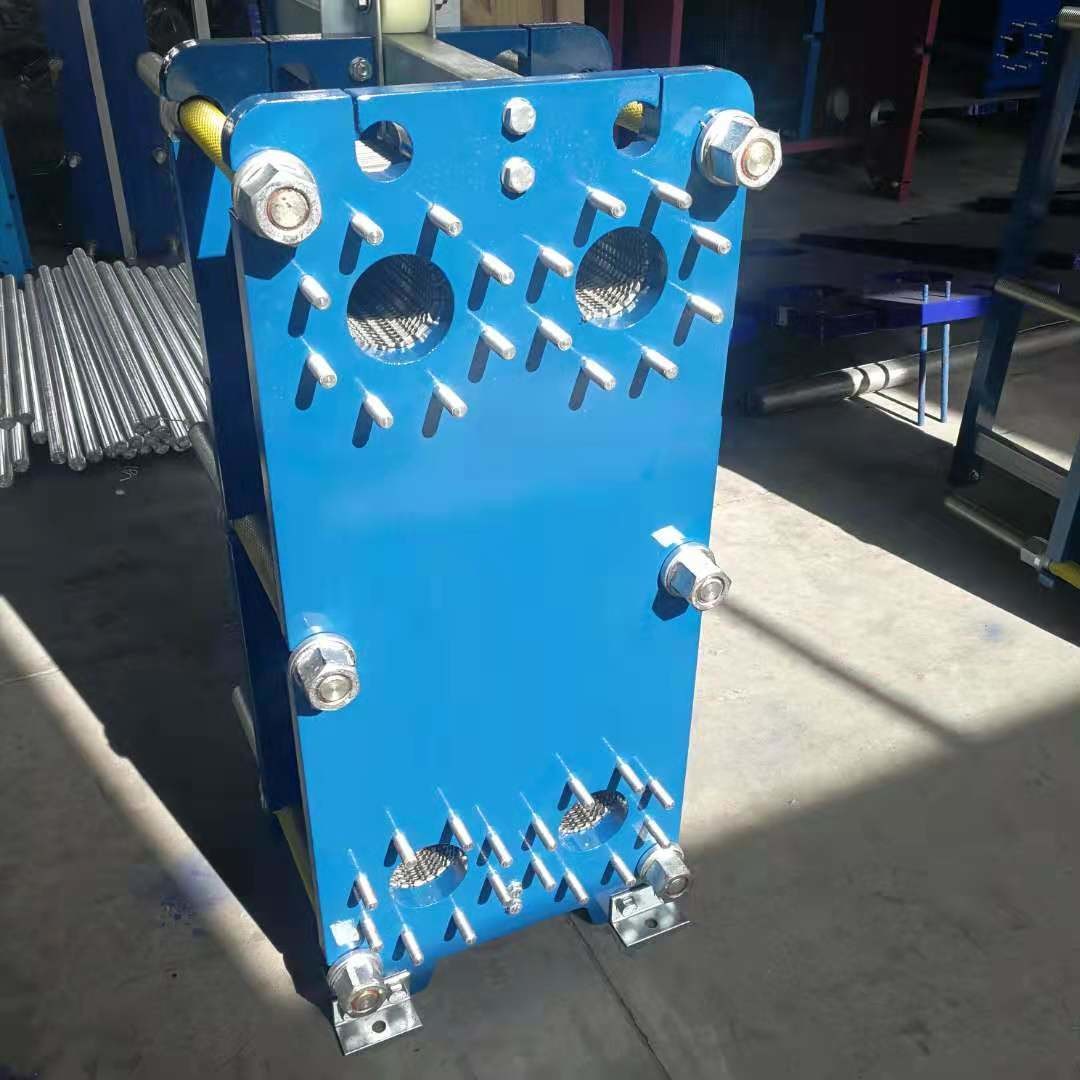

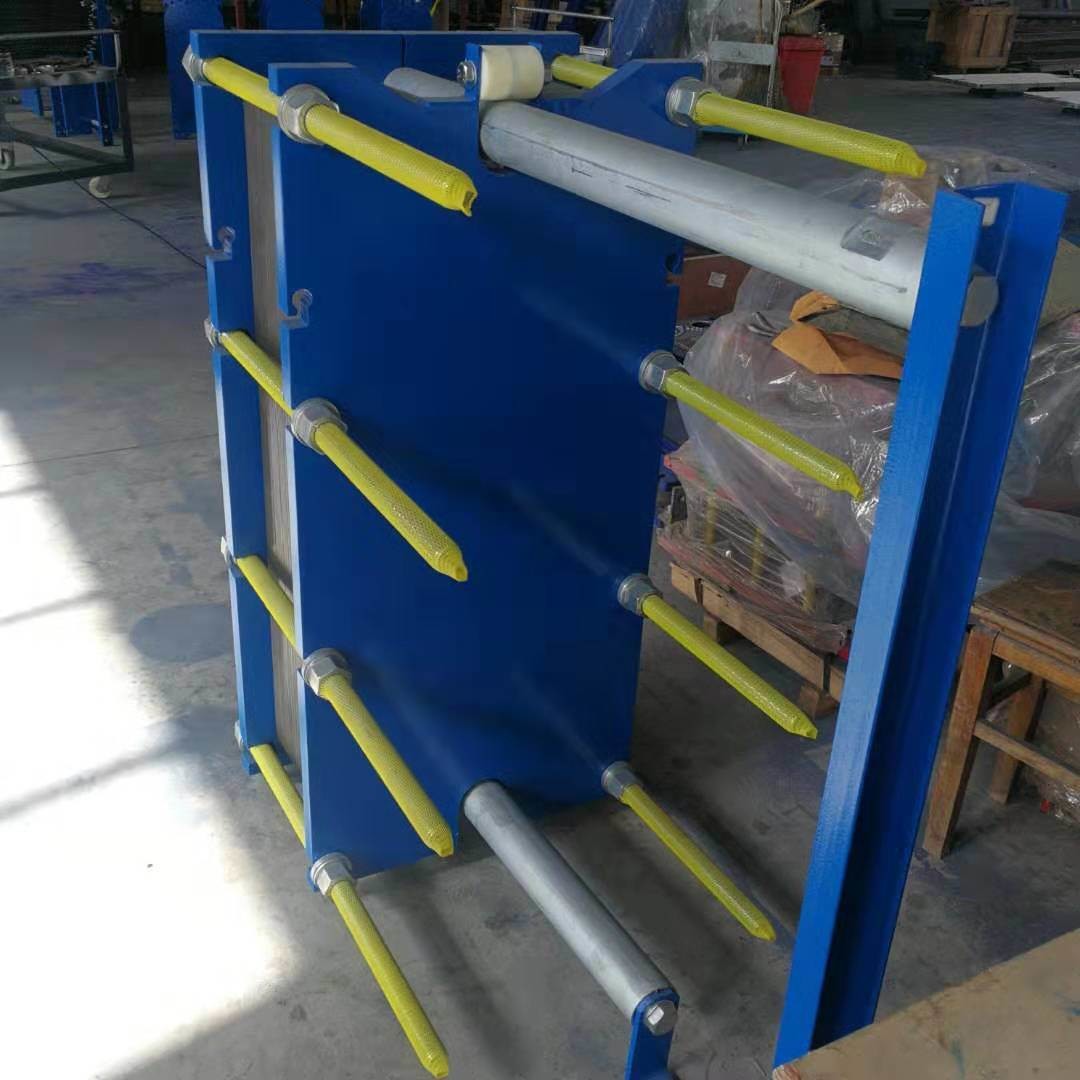

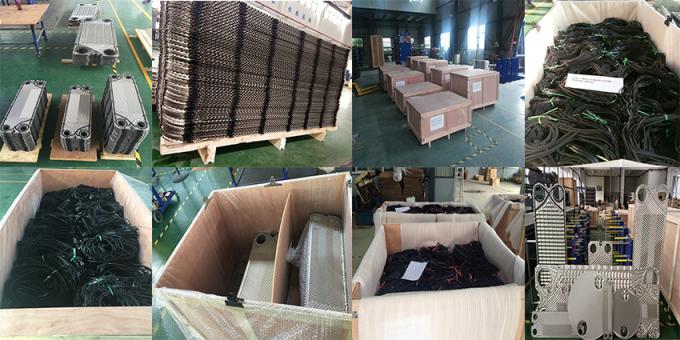

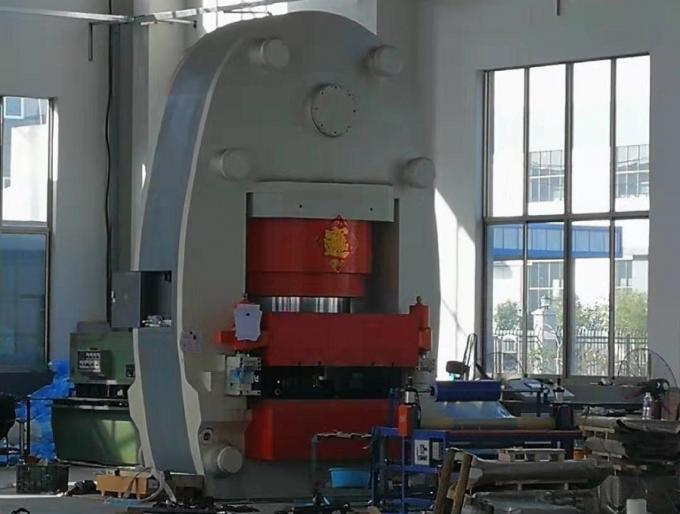

Разборная пластинчатая теплообменная установка для нагрева и охлаждения воды

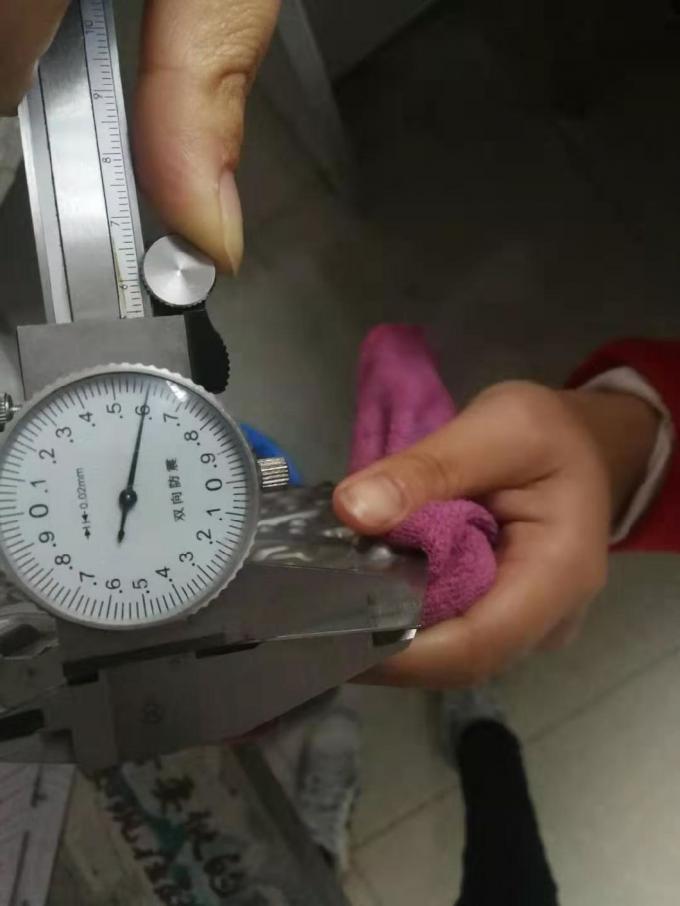

Справочник по выбору материала пластин теплообменника:

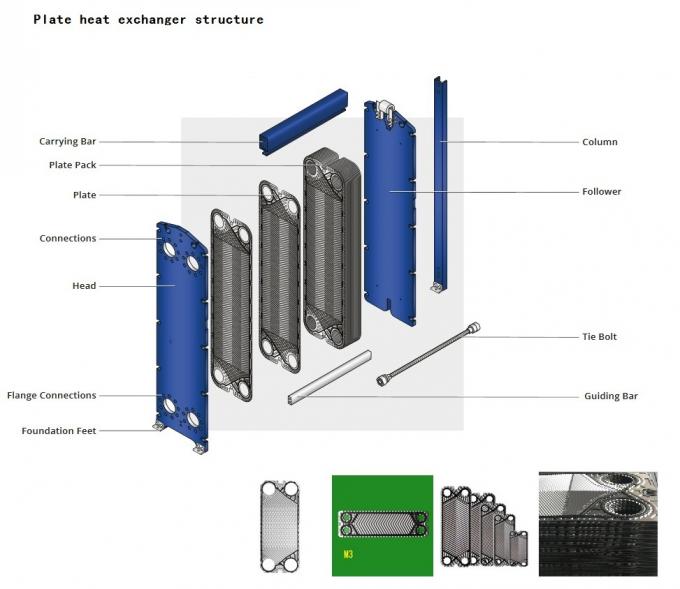

Выбор типа пластины
Тип пластины или тип гофрирования определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, и наоборот, тип пластины с большим сопротивлением. В зависимости от давления и температуры среды решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания при работе с большими теплообменниками.
Выбор процесса и потока
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процесса определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Следует стремиться к тому, чтобы коэффициент конвективной теплопередачи в каналах холодной и горячей воды был равным или близким, чтобы получить наилучший эффект теплопередачи. Поскольку при равенстве или близости коэффициентов конвективной теплопередачи с обеих сторон теплопередающей поверхности коэффициент теплопередачи принимает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, при расчете теплообмена и гидравлического сопротивления используется средняя скорость потока. Поскольку соединительные трубы "U" одностороннего процесса закреплены на компрессионной пластине, их удобно разбирать и собирать.
Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбора типа, пока не будут выполнены технологические требования.
Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по эксплуатационным кривым продукции различных производителей. Эксплуатационная кривая (критериальная корреляция) обычно получается из испытаний продукции. Для типов пластин, не прошедших испытания, критериальная корреляция типа пластины может быть получена в соответствии с характеристическими геометрическими размерами типа пластины методом эталонного размера, который используется в некотором общемировом программном обеспечении.
Программное обеспечение для подбора
Что касается программного обеспечения для подбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для подбора в соответствии со своим типом пластин.
