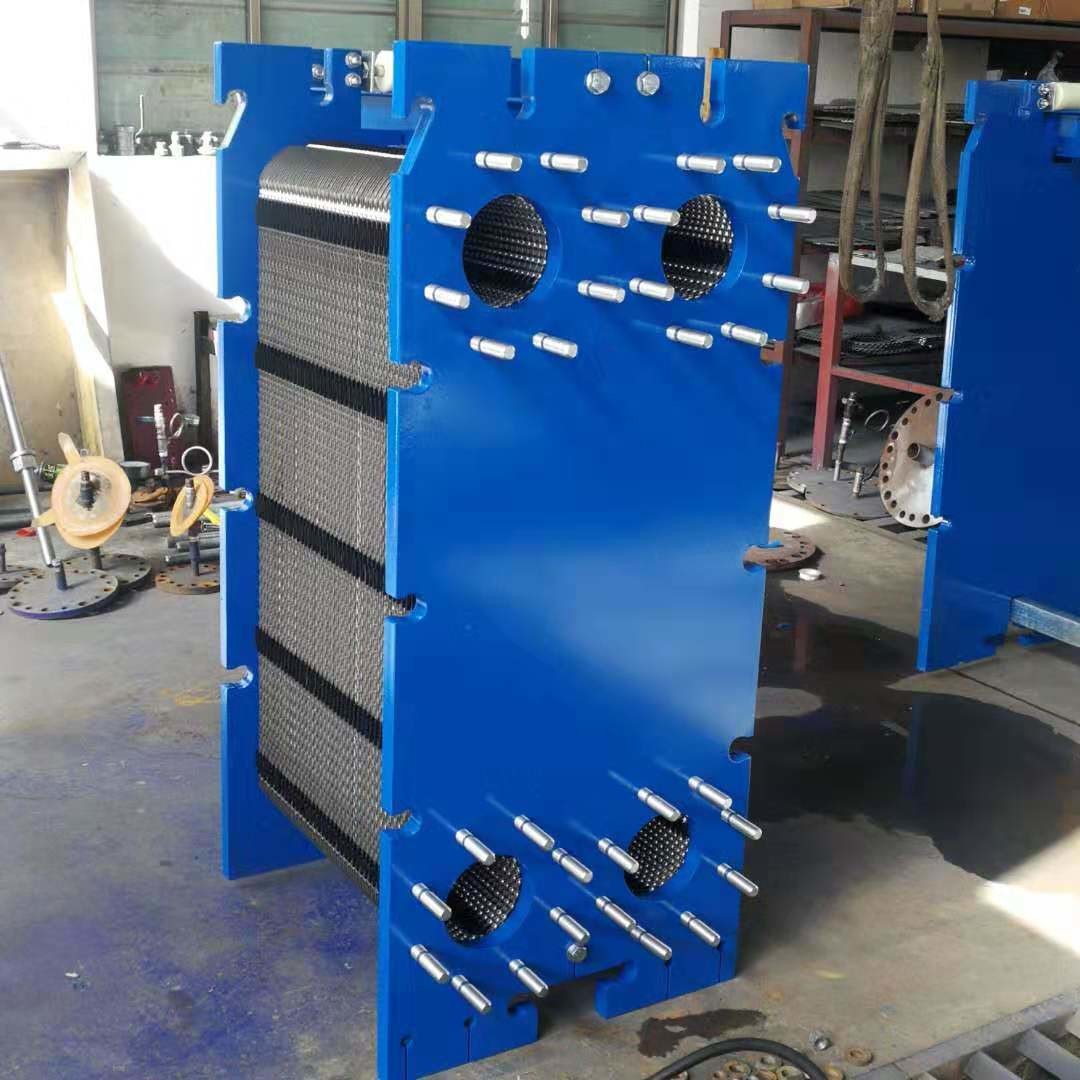

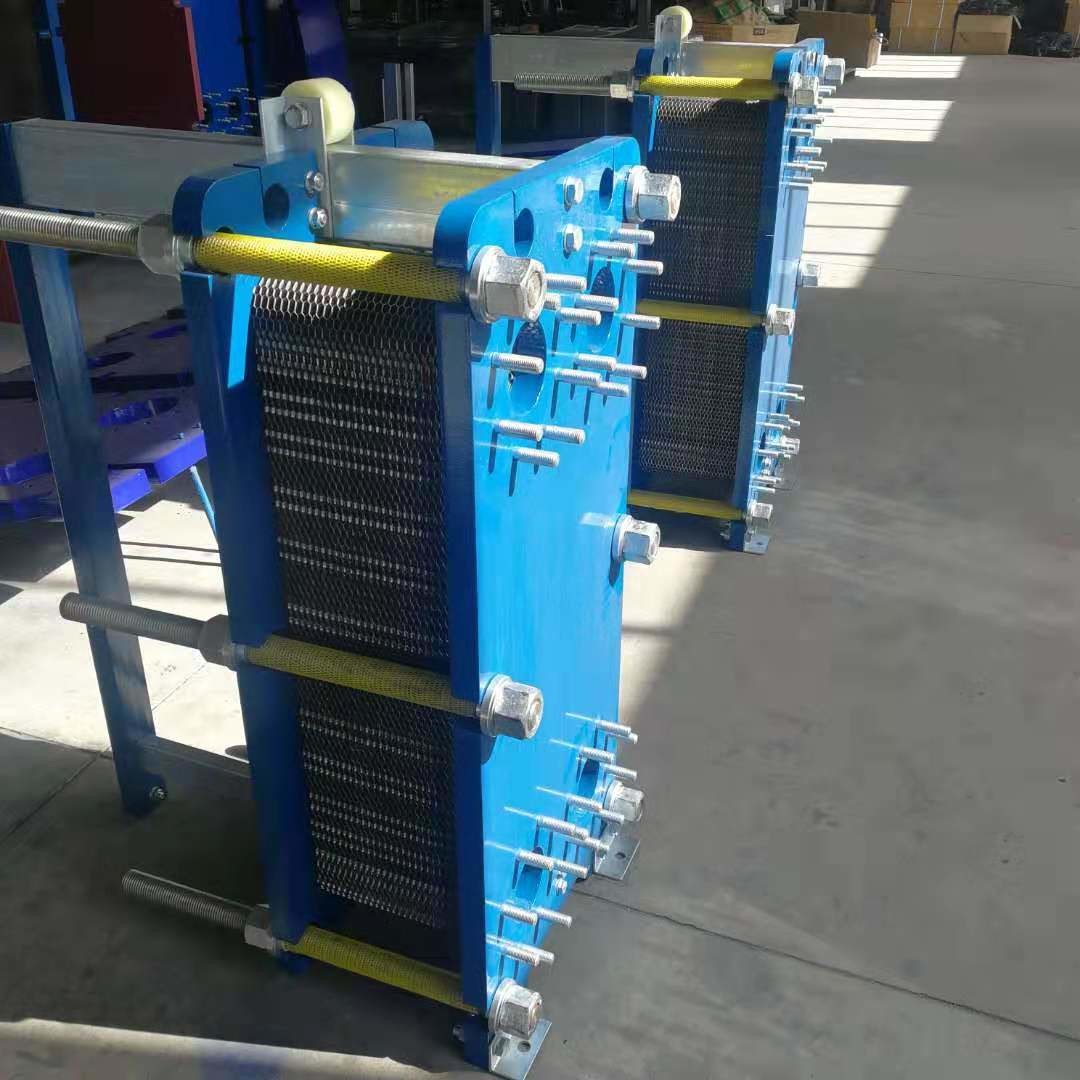

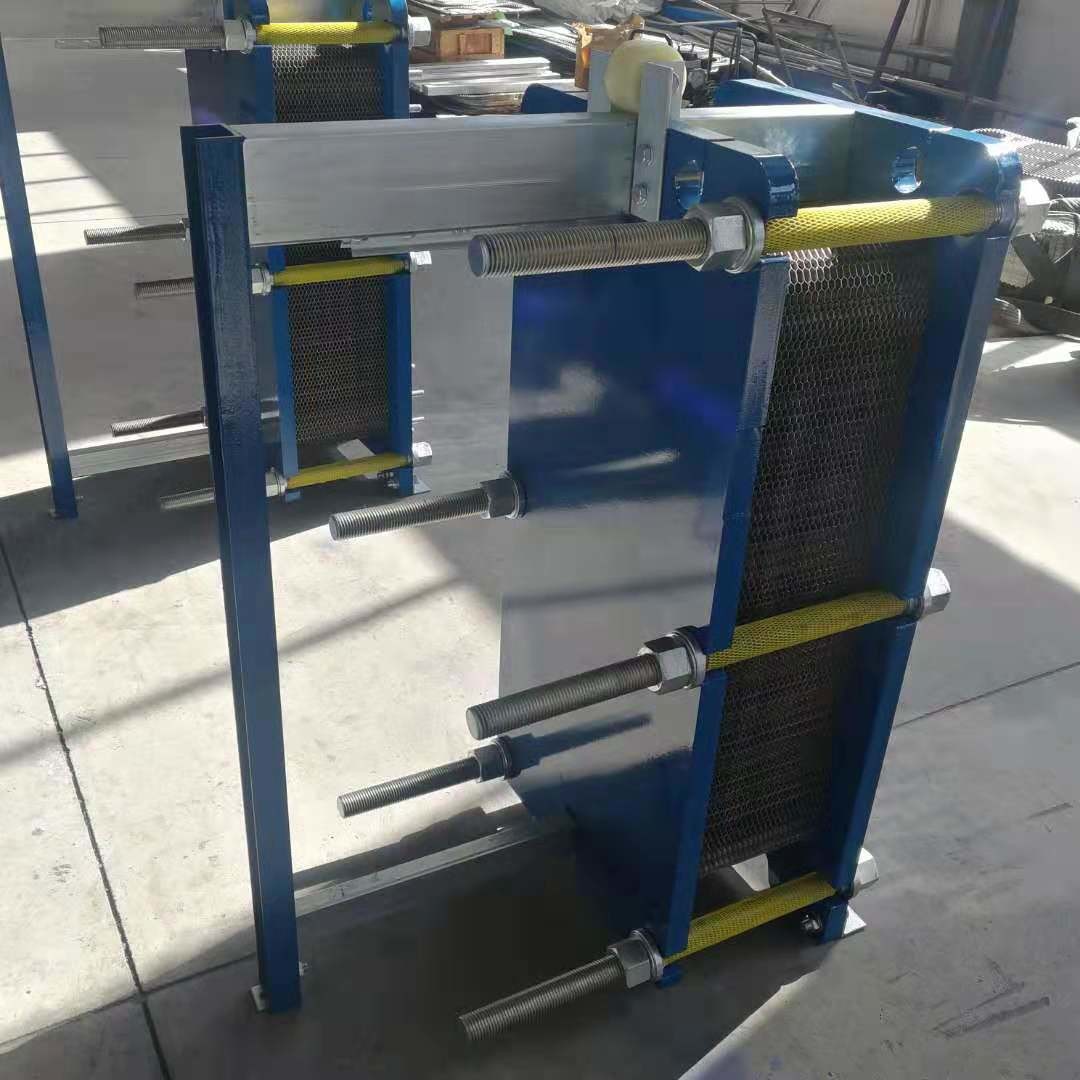

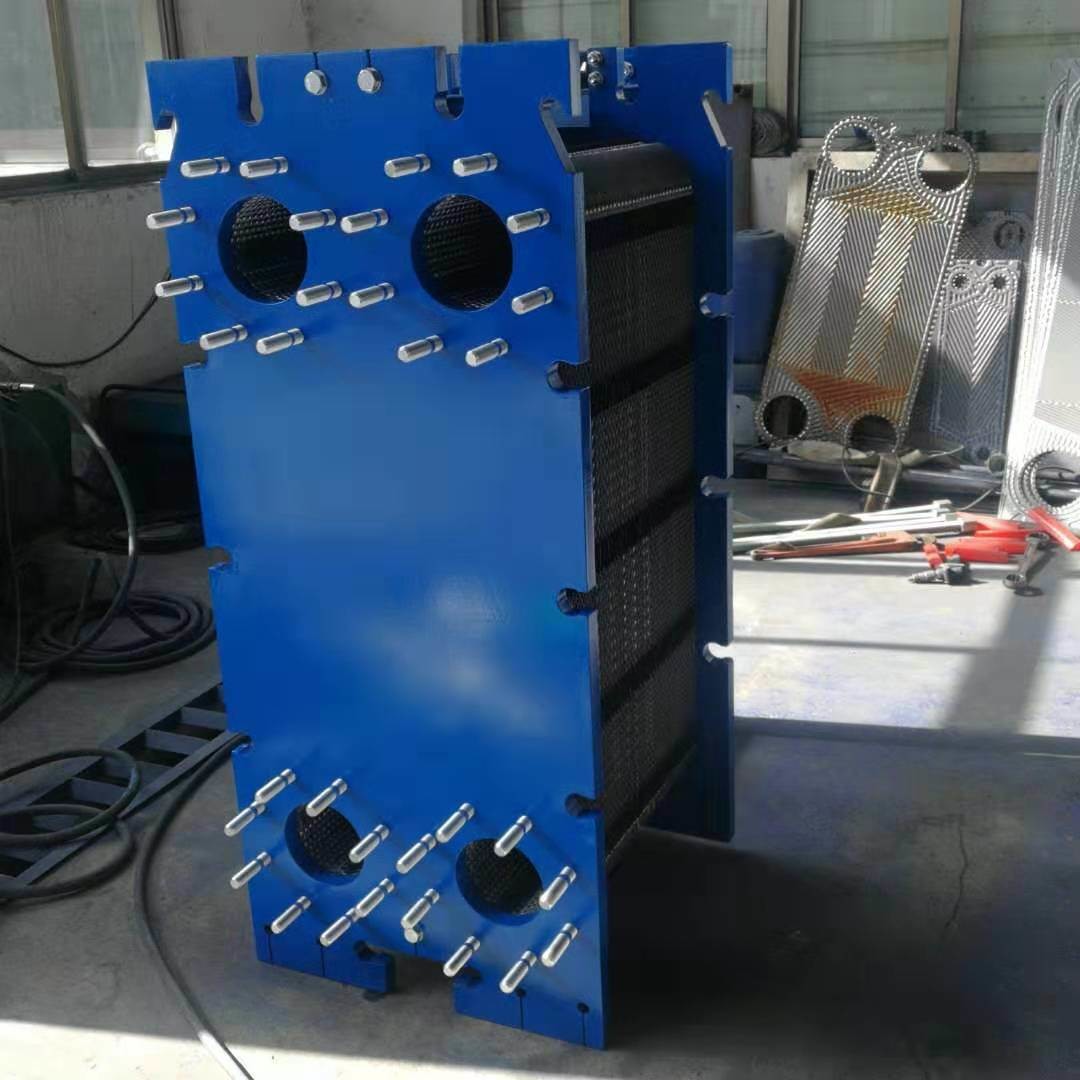

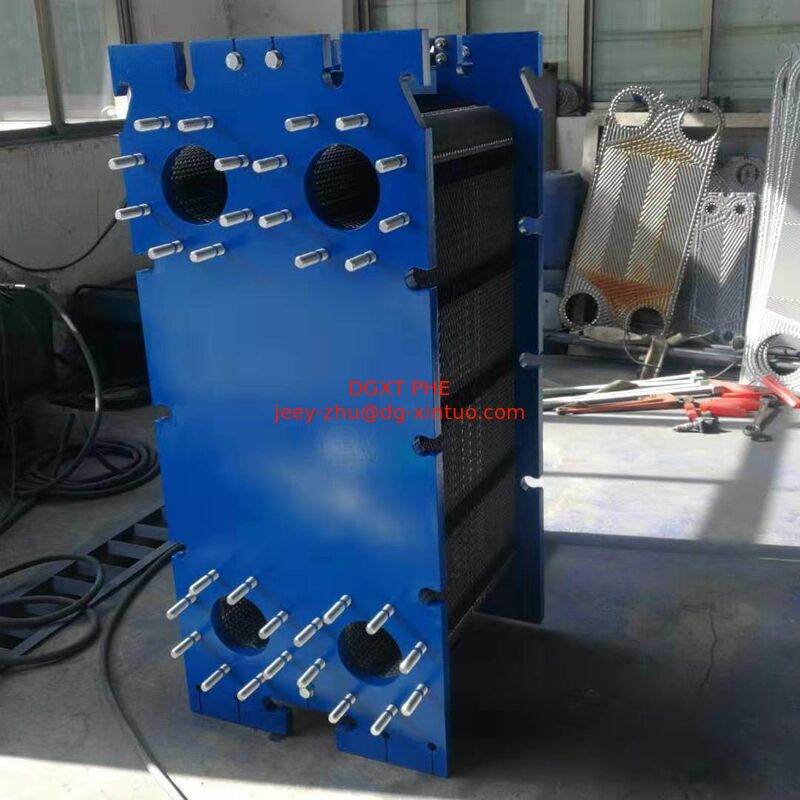

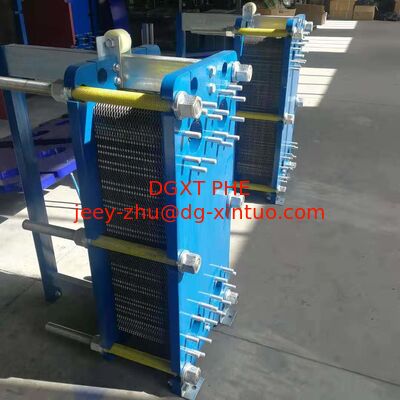

Индивидуальный пластинчатый теплообменник из нержавеющей стали для молочной, пивной холодильной камеры, настенный теплообменник

Справочник по выбору материала пластин теплообменника:

Выбор типа пластины
Тип пластины или гофрированный тип определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, наоборот, следует выбирать тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания при работе с большими теплообменниками.
Выбор процесса и канала
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процесса определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Старайтесь сделать коэффициент конвективной теплопередачи в каналах холодной и горячей воды равным или близким, чтобы получить наилучший эффект теплопередачи. Поскольку, когда коэффициент конвективной теплопередачи с обеих сторон поверхности теплопередачи равен или близок, коэффициент теплопередачи получает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, средняя скорость потока по-прежнему используется при расчете теплообмена и гидравлического сопротивления. Поскольку соединительные трубы "U" одностороннего процесса закреплены на компрессионной пластине, их удобно разбирать и собирать.
Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый перепад давления, следует повторно провести расчет проектирования и выбор типа, пока не будут выполнены технологические требования.
Метод расчета
Расчет коэффициента теплопередачи и перепада давления получается из кривых производительности продукции различных производителей. Кривая производительности (критериальная корреляция) обычно получается из испытаний производительности продукта. Для типов пластин, не прошедших испытания производительности, критериальная корреляция типа пластины также может быть получена в соответствии с характерными геометрическими размерами типа пластины с помощью метода эталонного размера, который используется некоторым мировым программным обеспечением.
Программное обеспечение для выбора
Что касается программного обеспечения для выбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для выбора в соответствии со своим типом пластин.
