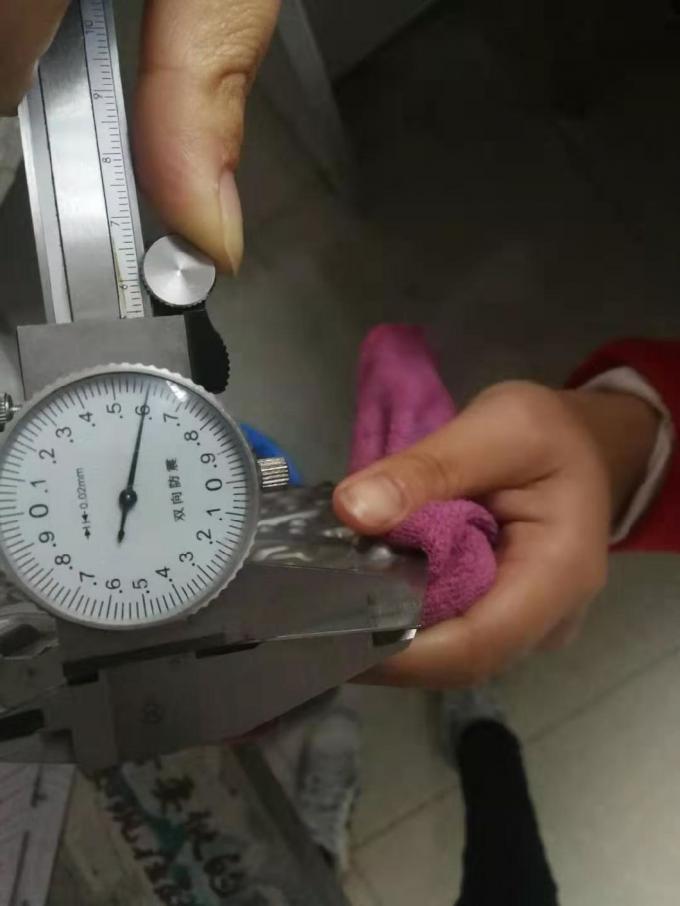

Справочник по выбору материала пластин теплообменника:

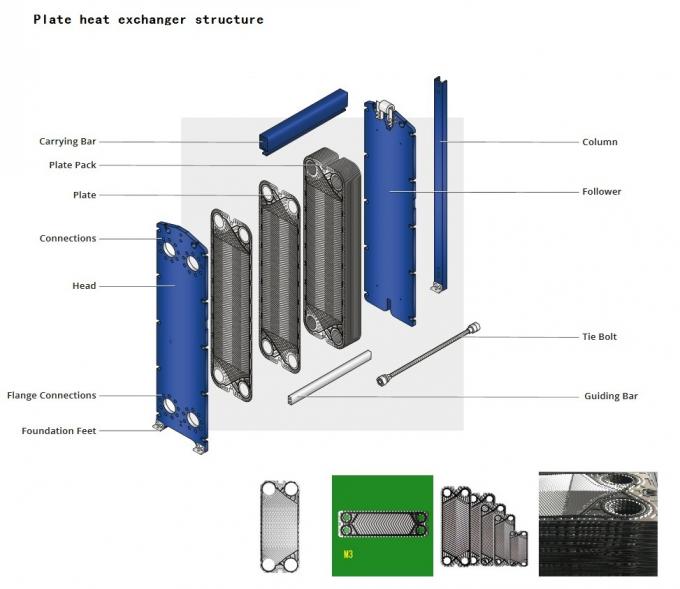

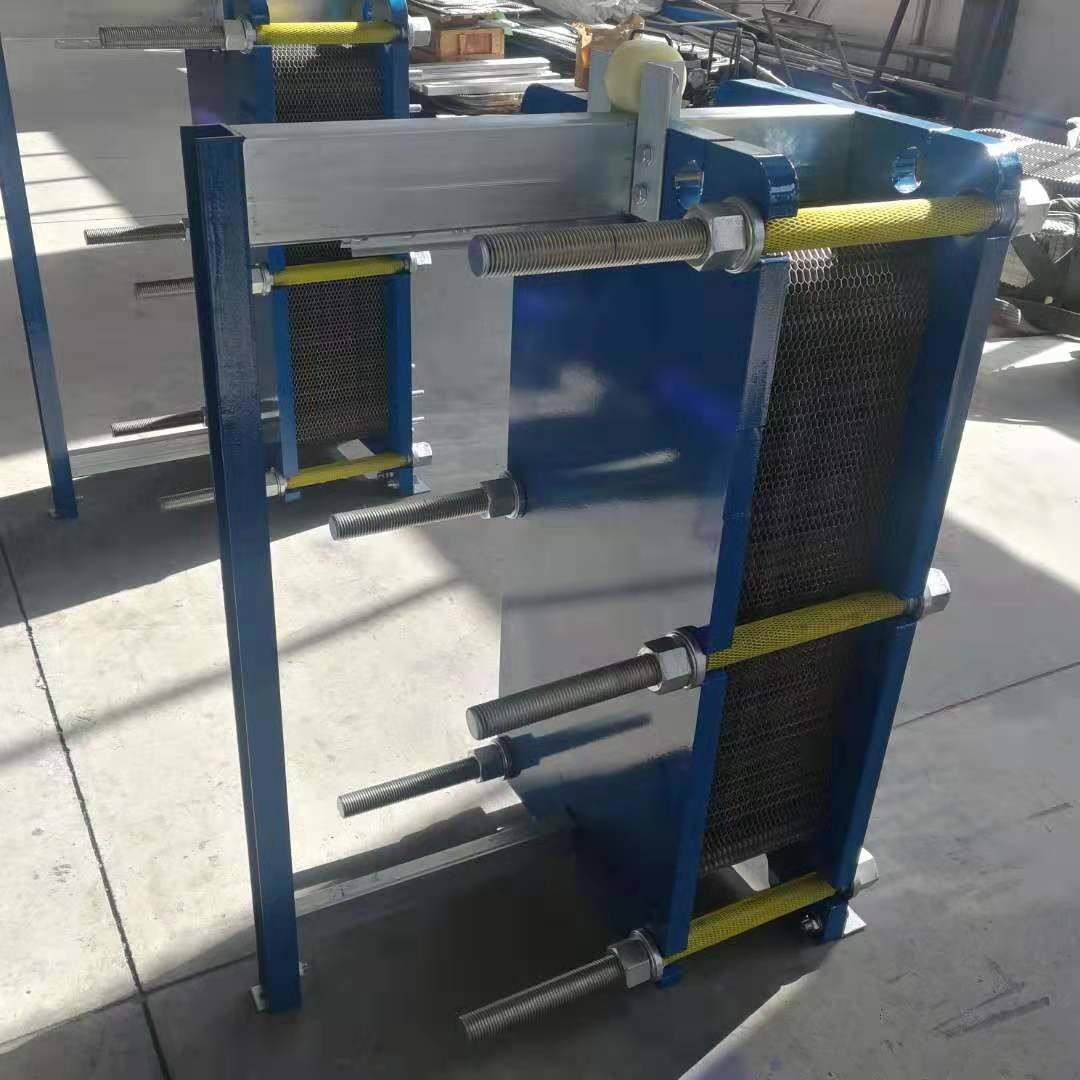

Основная структура показана на рисунке:

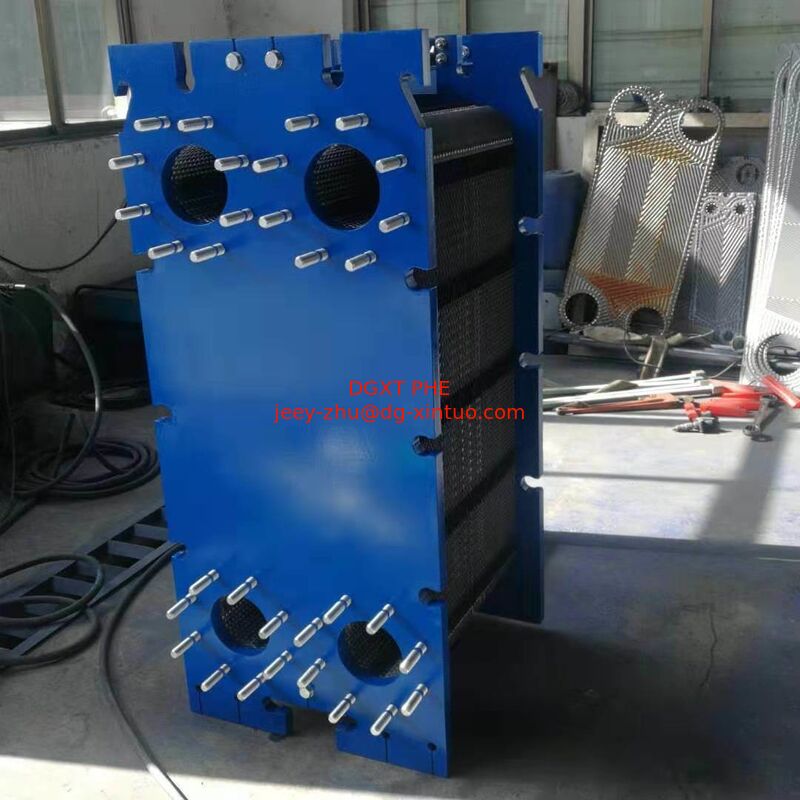

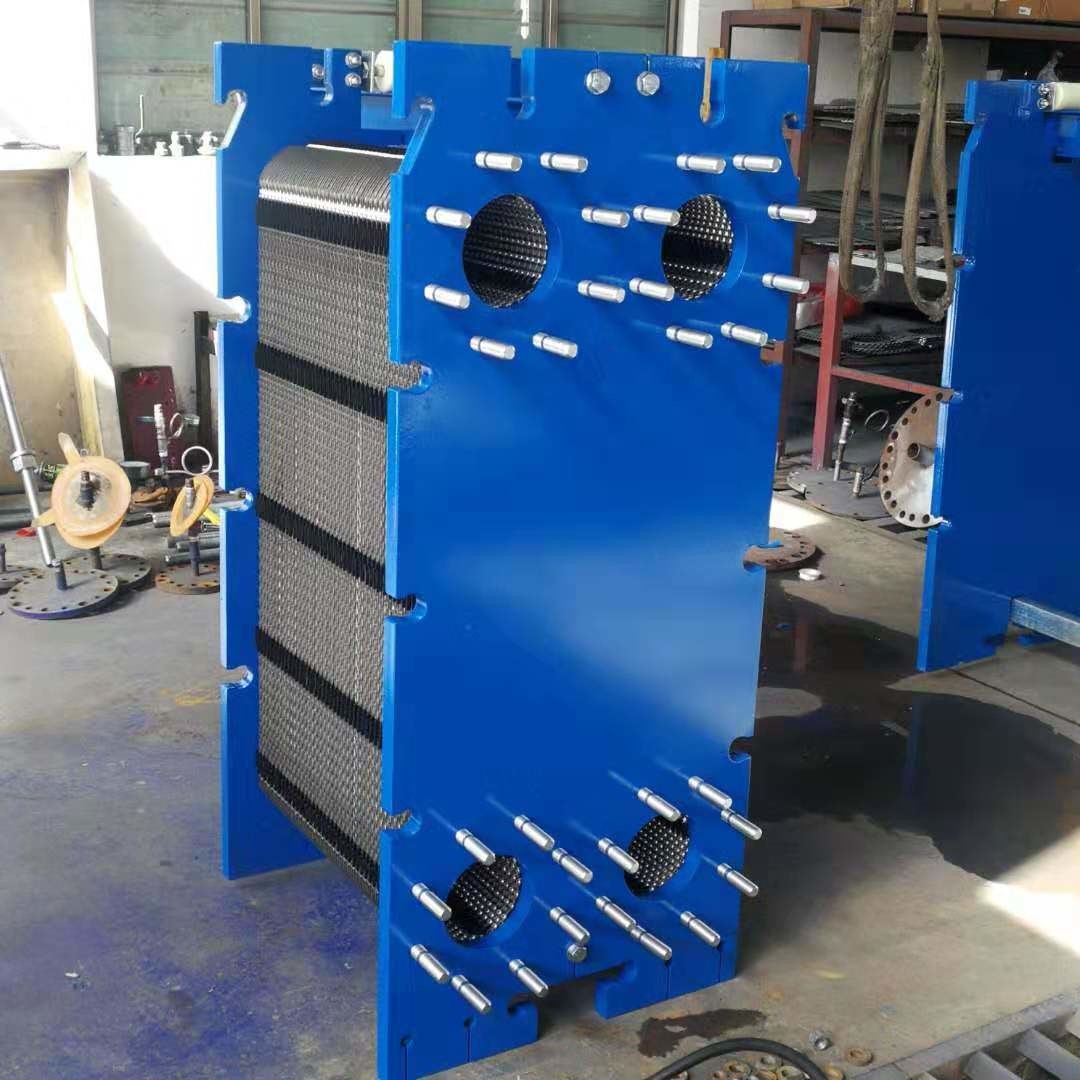

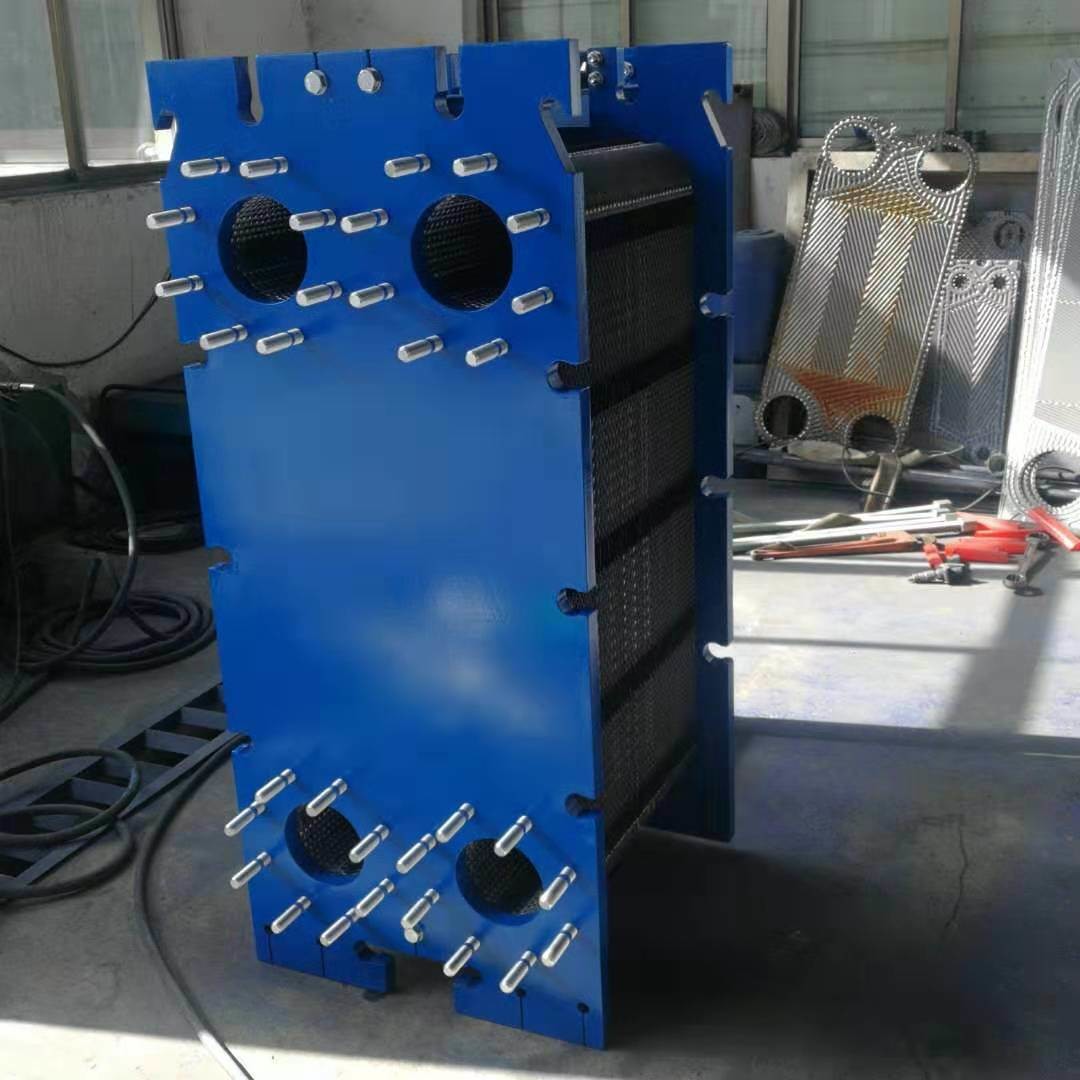

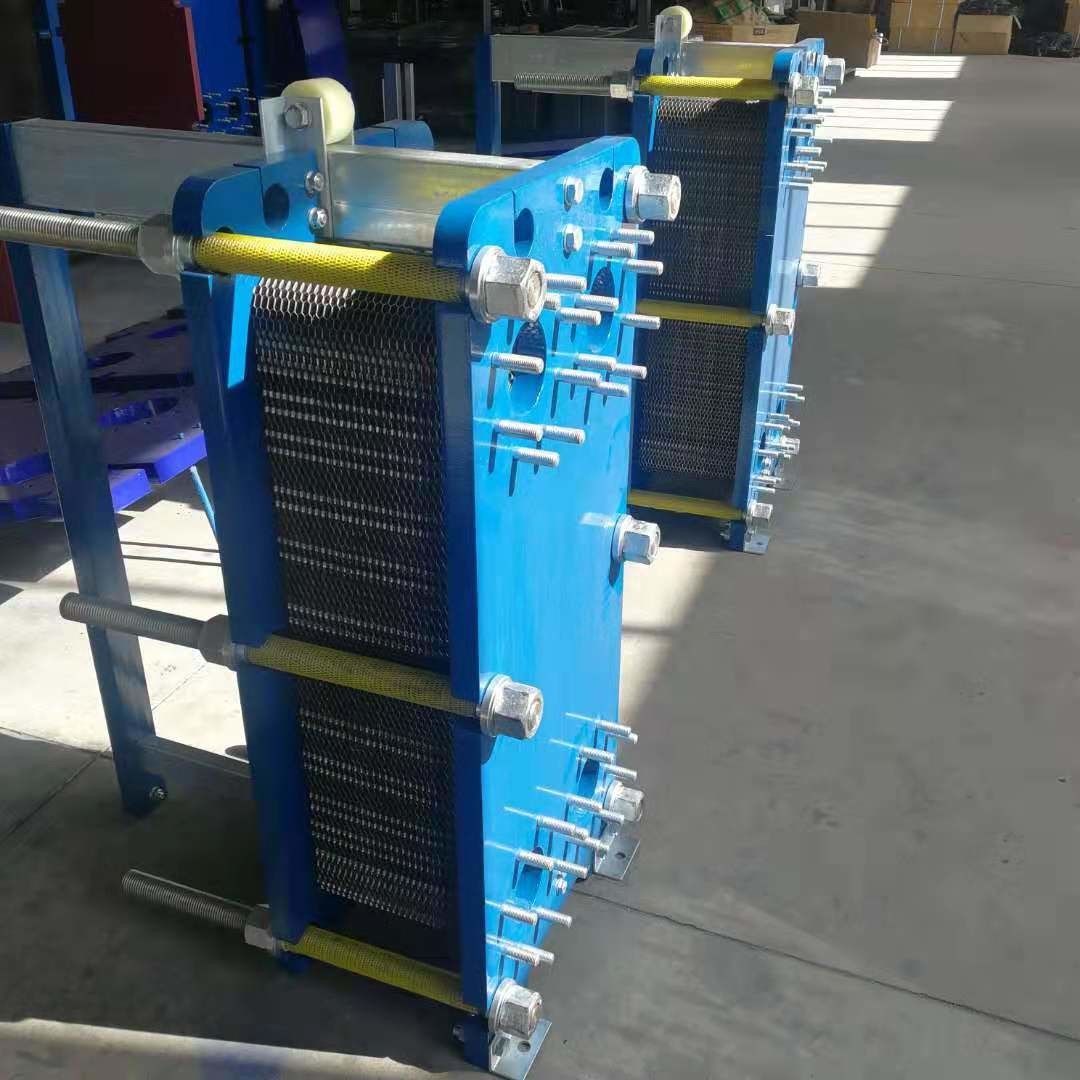

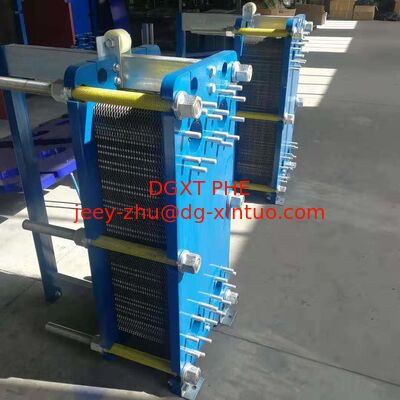

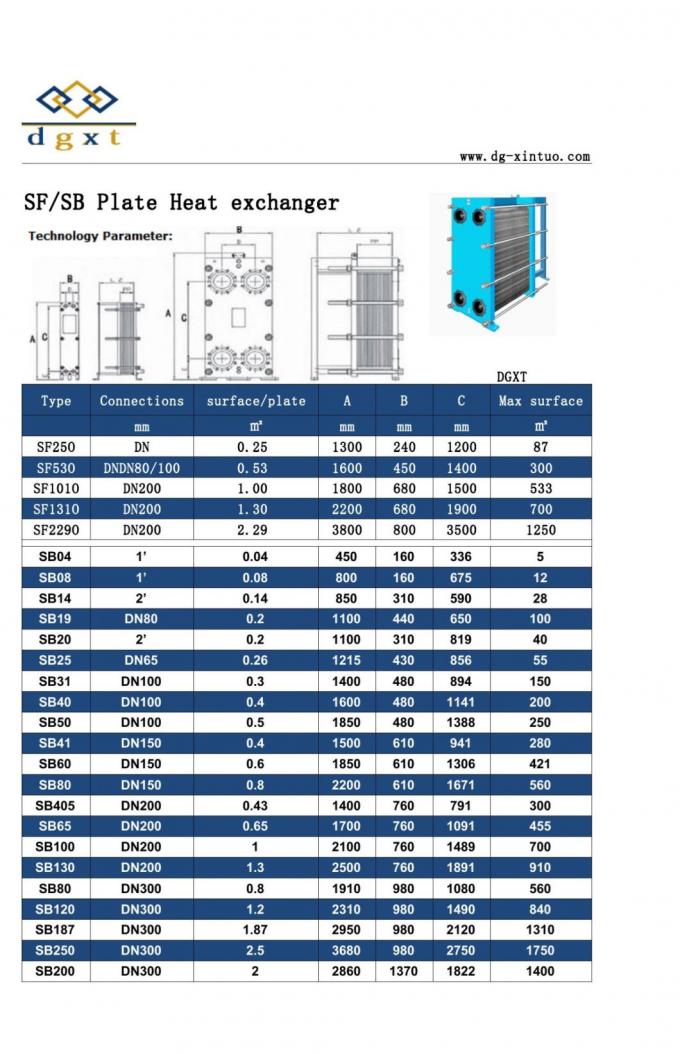

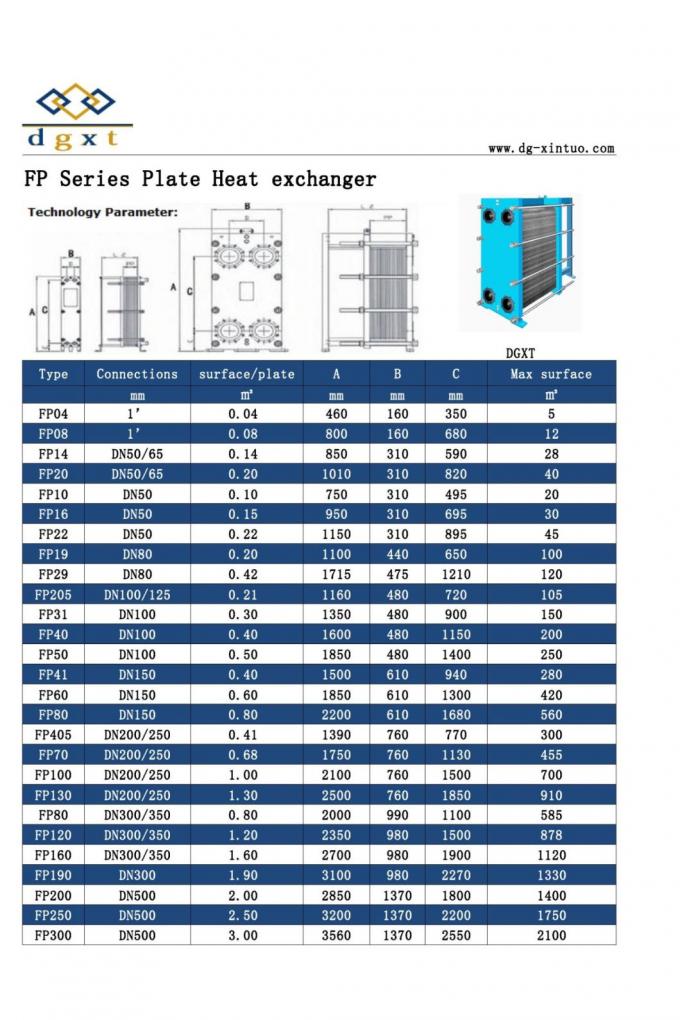

Пластинчатый теплообменник

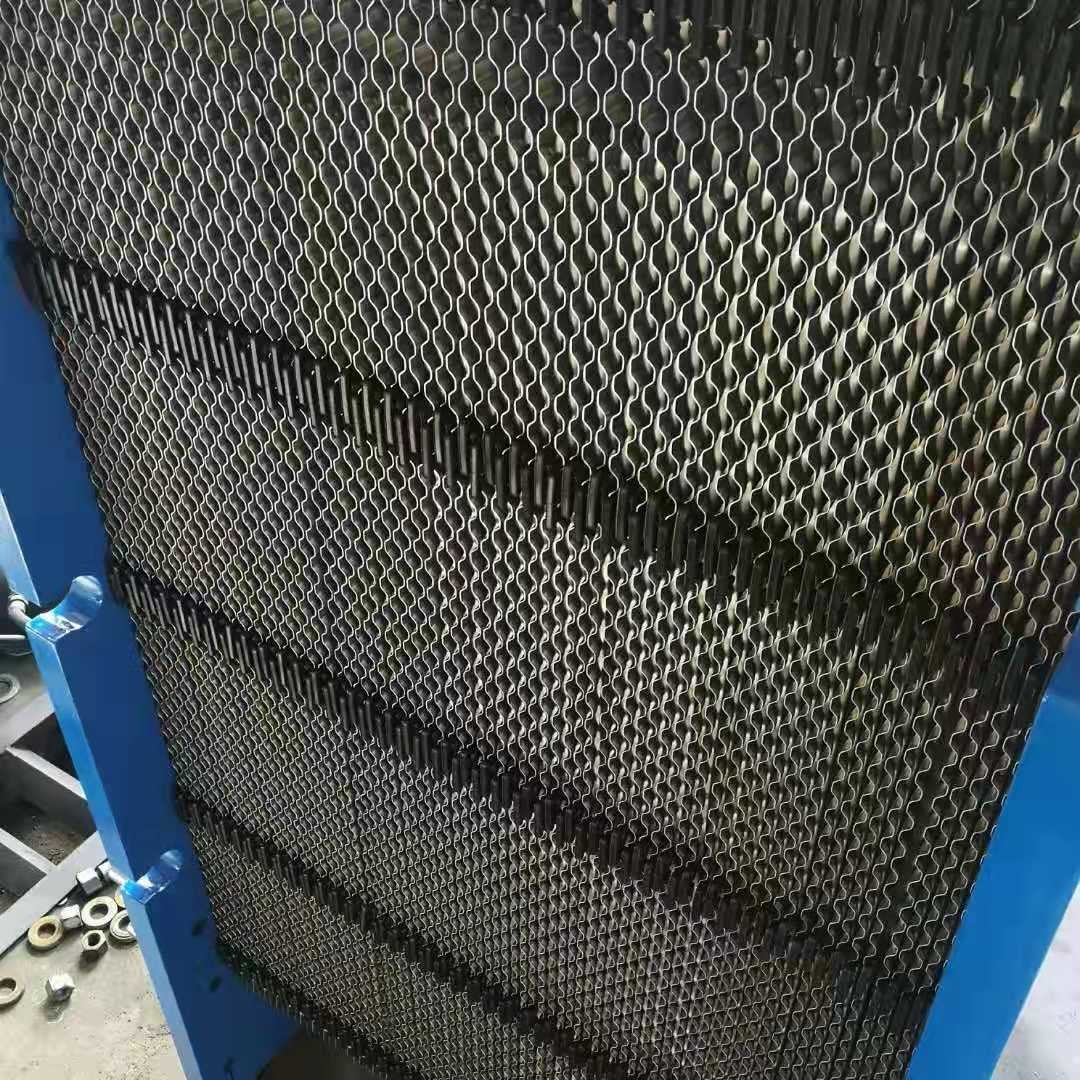

1. Пластина пластинчатого теплообменника и уплотнительная прокладка пластинчатого теплообменника
2. Фиксирующая прижимная плита
3. Подвижная прижимная плита
4. Зажимной болт
5. Верхний направляющий стержень
6. Нижний направляющий стержень
7. Задняя стойка

Особенности:

a. Высокий коэффициент теплопередачи
b. Большая логарифмическая средняя разность температур и малая конечная разность температур
c. Малая занимаемая площадь
d. Легко изменить площадь теплообмена или комбинацию процессов
e. Легкий вес
f. Низкая цена
g. Легкость изготовления
h. Легкость очистки
i. Малые тепловые потери
j. Малый объем
l. Не склонность к образованию накипи
m. Рабочее давление не должно быть слишком высоким, возможна утечка
n. Легкость засорения

Выбор типа пластины

Тип пластины или тип гофрировки определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, и наоборот, тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания для более крупных теплообменников.

Выбор процесса и каналов
Поток относится к группе параллельных каналов потока в одном направлении движения среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процессов определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Следует стремиться к тому, чтобы коэффициент конвективной теплопередачи в каналах холодной и горячей воды был равен или близок друг к другу, чтобы получить наилучший эффект теплопередачи. Поскольку коэффициент конвективной теплопередачи с обеих сторон поверхности теплопередачи равен или близок, коэффициент теплопередачи получает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, средняя скорость потока по-прежнему используется при расчете теплообмена и гидравлического сопротивления. Поскольку соединительные трубы "U" одностороннего процесса закреплены на прижимной плите, их удобно разбирать и собирать.

Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый, необходимо повторно провести расчет проектирования и выбора типа до тех пор, пока не будут выполнены технологические требования.

Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по кривым характеристик продукции различных производителей. Кривая характеристик (критериальная корреляция) обычно получается из испытаний продукта. Для типов пластин, не имеющих испытаний, критериальная корреляция типа пластины может быть получена в соответствии с характерными геометрическими размерами типа пластины методом эталонного размера, который используется в некотором общемировом программном обеспечении.

Программное обеспечение для выбора
Что касается программного обеспечения для выбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для выбора в соответствии со своим типом пластины.
