Справочник по выбору материала пластин теплообменника:

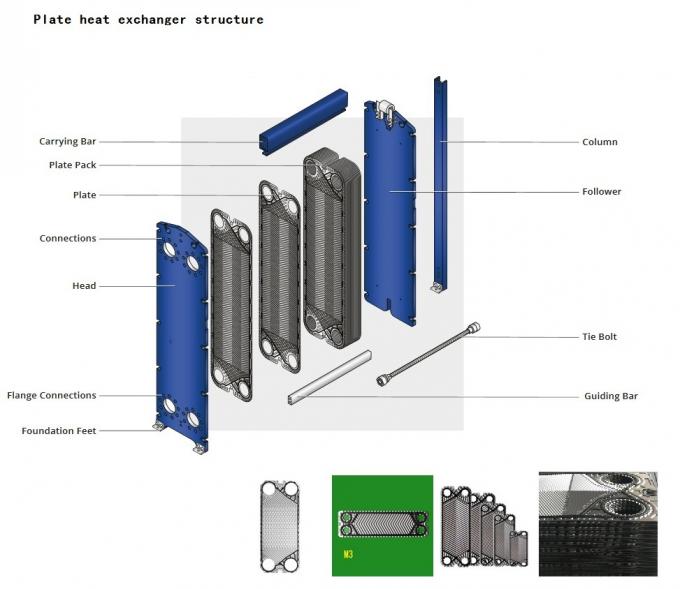

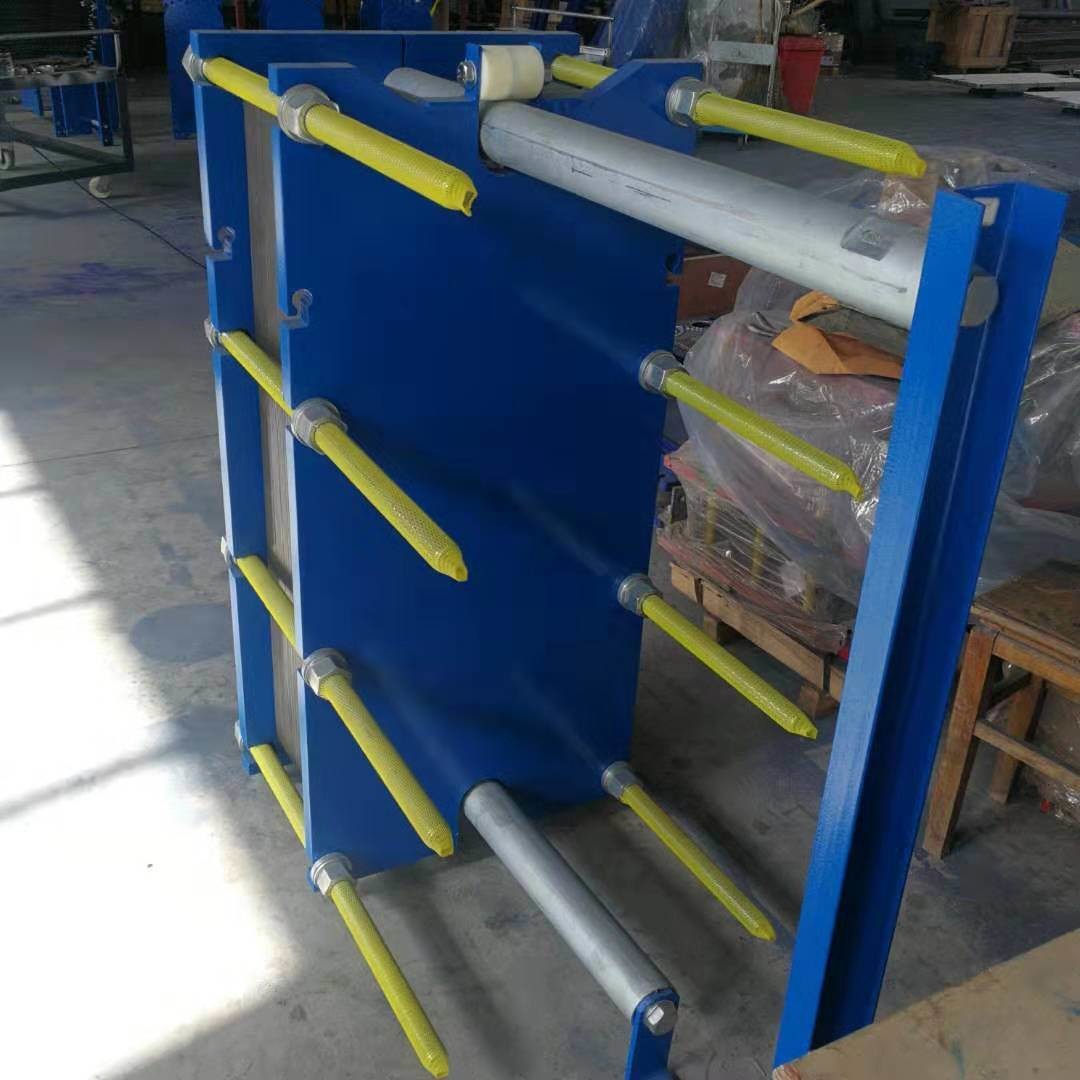

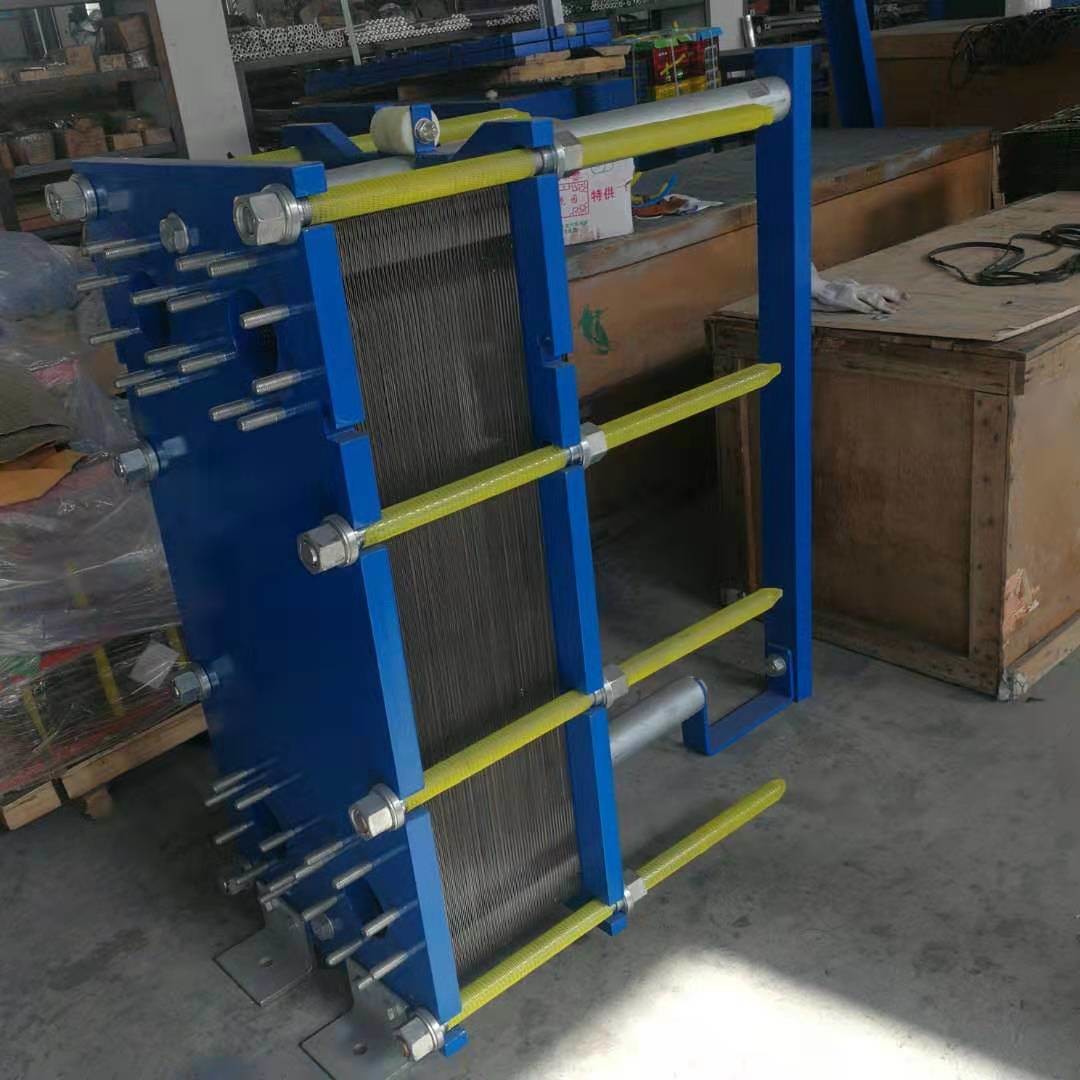

Базовая композиционная структура показана на рисунке:

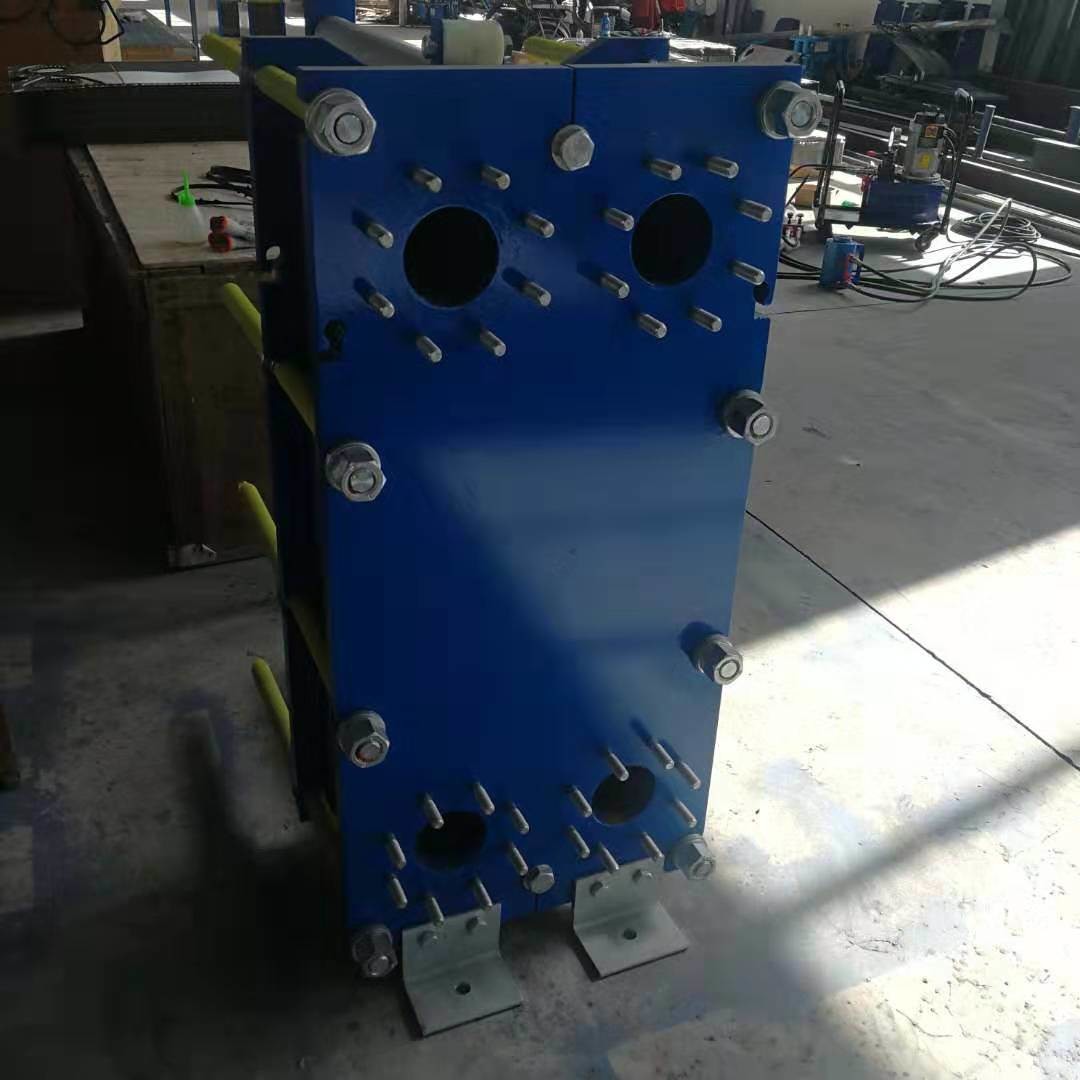

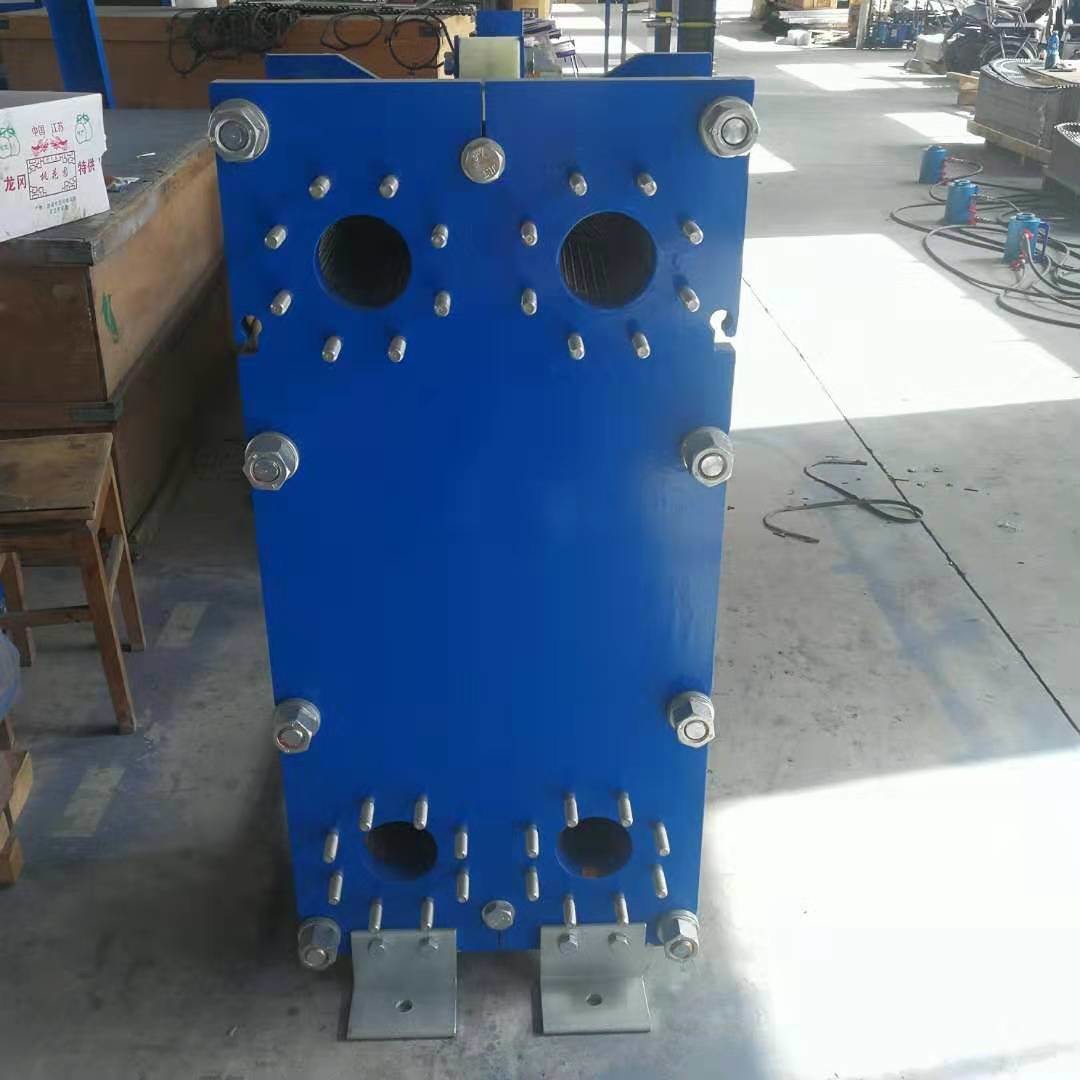

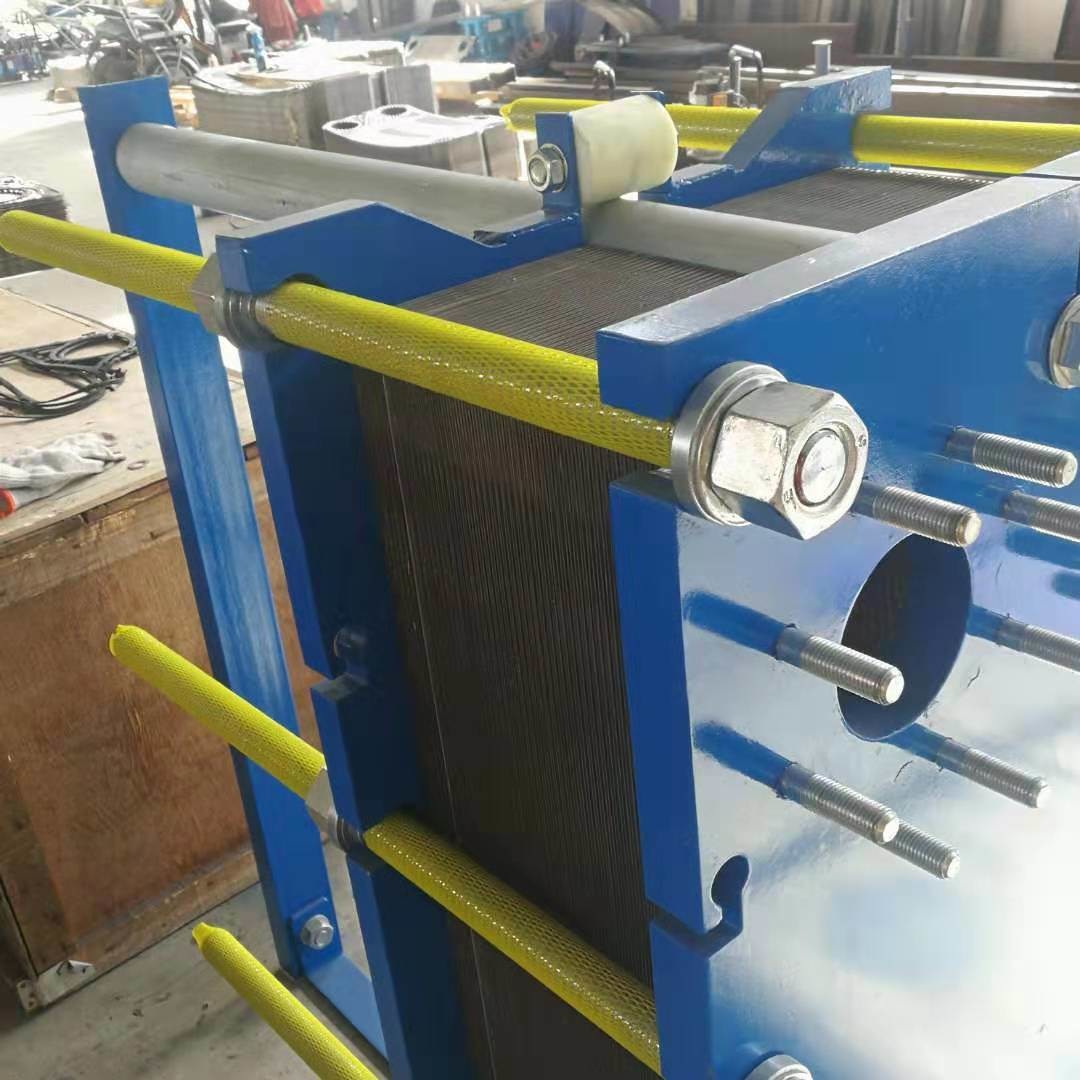

Пластинчатый теплообменник

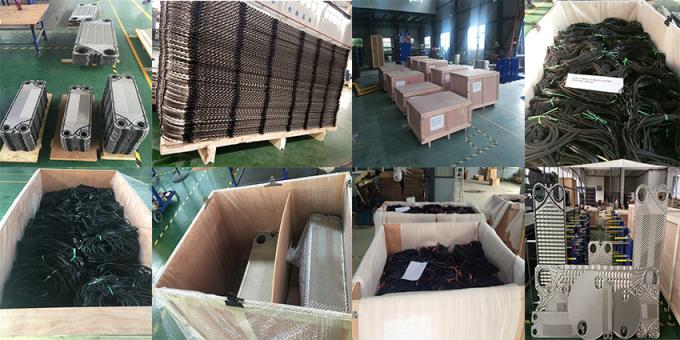

1. Пластина пластинчатого теплообменника и уплотнительная прокладка пластинчатого теплообменника
2. Фиксирующая прижимная плита
3. Подвижная прижимная плита
4. Зажимной болт
5. Верхний направляющий стержень
6. Нижний направляющий стержень
7. Задняя стойка

Особенности:

а. Высокий коэффициент теплопередачи
б. Большая логарифмическая средняя разность температур и малая конечная разность температур
в. Малая занимаемая площадь
г. Легко изменить площадь теплообмена или комбинацию процессов
д. Малый вес
е. Низкая цена
ж. Легко изготовить
з. Легко чистить
и. Малые тепловые потери
к. Малый объем
л. Не склонны к образованию накипи
м. Рабочее давление не должно быть слишком высоким, возможна утечка
н. Легко засоряются

Выбор типа пластины

Тип пластины или тип гофрировки определяется в соответствии с фактическими потребностями теплообменных процессов. Для случаев большого расхода и малого допустимого перепада давления следует выбирать тип пластины с малым сопротивлением, и наоборот, тип пластины с большим сопротивлением. В зависимости от давления и температуры жидкости решается вопрос о выборе разборного или паяного типа. При определении типа пластины не следует выбирать пластину со слишком малой площадью одной пластины, чтобы избежать чрезмерного количества пластин, малого расхода между пластинами и низкого коэффициента теплопередачи. Этому вопросу следует уделять больше внимания для более крупных теплообменников.

Выбор процесса и канала
Поток относится к группе параллельных каналов потока в одном направлении потока среды в пластинчатом теплообменнике, а канал потока относится к каналу потока среды, образованному двумя соседними пластинами в пластинчатом теплообменнике. Как правило, несколько каналов потока соединяются параллельно или последовательно, образуя различные комбинации каналов для холодной и горячей среды.
Форма комбинации процессов определяется расчетом теплообмена и гидравлического сопротивления и соответствием требованиям технологических условий. Следует стремиться к тому, чтобы коэффициент конвективной теплопередачи в каналах холодной и горячей воды был равен или близок друг к другу, чтобы получить наилучший эффект теплопередачи. Поскольку при равенстве или близости коэффициентов конвективной теплопередачи с обеих сторон теплопередающей поверхности коэффициент теплопередачи принимает большее значение. Хотя скорость потока между пластинами пластинчатого теплообменника различна, при расчете теплообмена и гидравлического сопротивления используется средняя скорость потока. Поскольку соединительные трубы "U" однопроцессного типа закреплены на прижимной плите, их удобно разбирать и собирать.

Проверка перепада давления
При проектировании и выборе пластинчатого теплообменника существуют определенные требования к перепаду давления, поэтому его следует проверять. Если расчетный перепад давления превышает допустимый, следует повторно провести расчет проектирования и выбора типа, пока не будут выполнены технологические требования.

Метод расчета
Расчет коэффициента теплопередачи и перепада давления осуществляется по кривым производительности продукции различных производителей. Кривая производительности (критериальная корреляция) обычно получается из испытаний производительности продукта. Для типов пластин, не прошедших испытания производительности, критериальная корреляция типа пластины может быть получена в соответствии с характерными геометрическими размерами типа пластины с помощью метода эталонного размера, который используется некоторым общемировым программным обеспечением.

Программное обеспечение для выбора
Что касается программного обеспечения для выбора пластинчатых теплообменников, то производитель имеет собственное программное обеспечение для выбора в соответствии со своим типом пластины.
