Материал пластинки теплообменника Выберите ссылку:

Основная структура состава показана на рисунке:

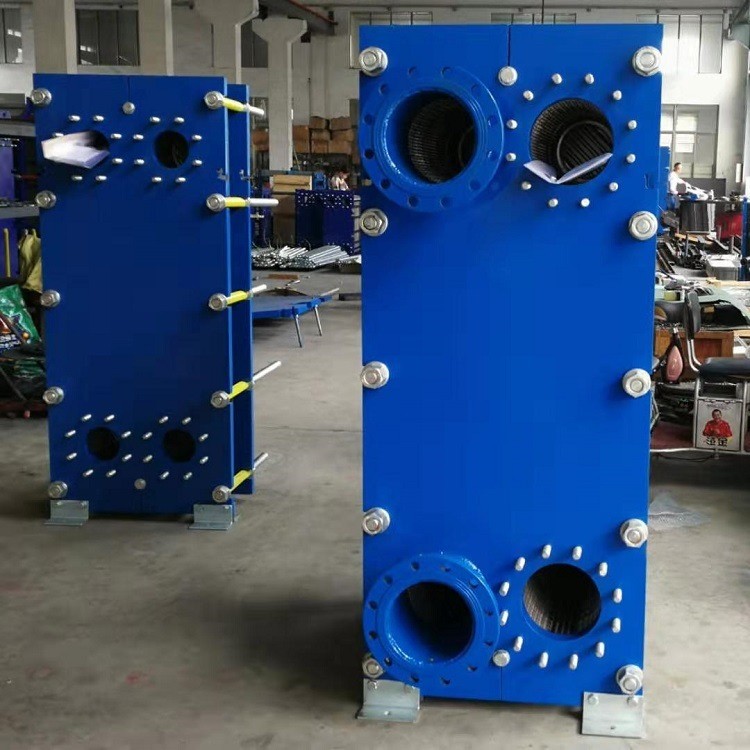

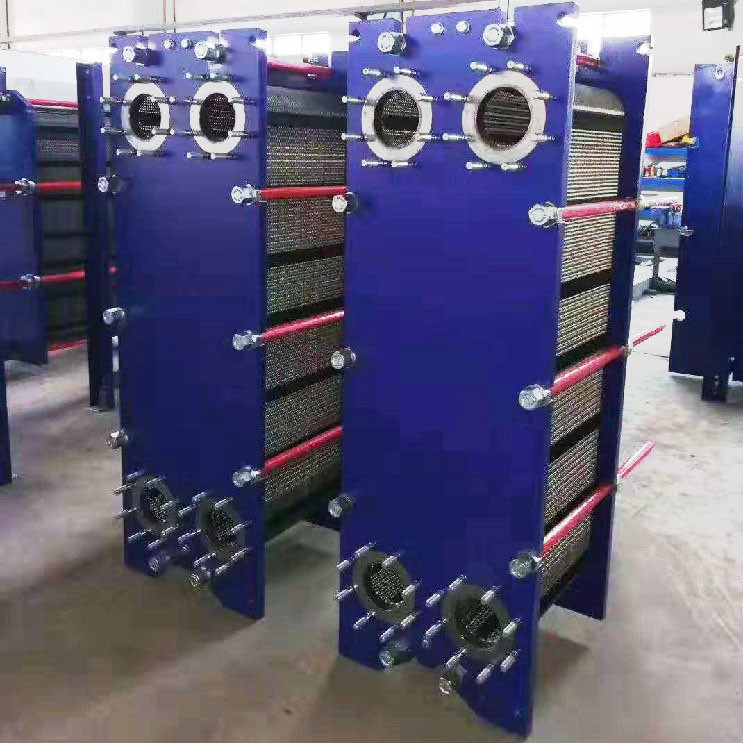

Пластинчатый теплообменник

1Плита теплообменника и уплотнительная прокладка теплообменника
2Поставьте прессовую плиту.
3. передвижная прессовая пластина
4Застежка
5. Верхняя рулетка
Нижняя стержня
Задняя колонна

Особенности:

a. Высокий коэффициент теплопередачи
b. Логарифмическая средняя разница температуры велика, а разница терминальной температуры мала
c. Небольшая площадь пола
d. Легко изменить область теплообмена или комбинацию процессов
e. Легкий вес
f. Низкая цена
g. Легко изготавливается
h. Легко очищается
i. Небольшая потеря тепла
j. Небольшая вместимость
I. Нелегко масштабировать
Рабочее давление не должно быть слишком высоким, и может возникнуть утечка
n. Легко заглушается

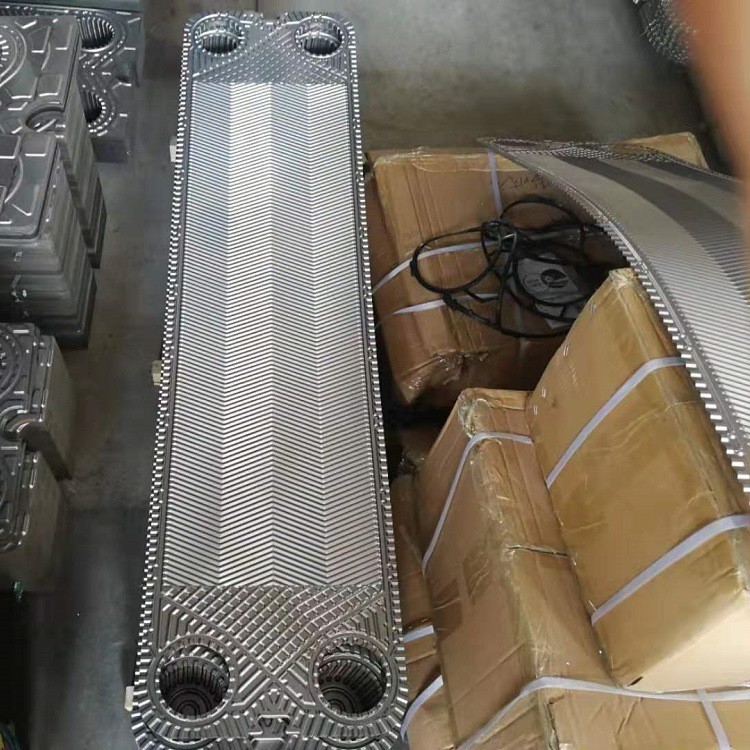

Выбор типа пластины

Тип пластины или гофрированного типа определяется в соответствии с фактическими потребностями в случаях теплообмена.выбирается тип пластины с небольшим сопротивлением;В зависимости от давления и температуры жидкости решать, выбирать ли разъемный тип или сплавленный тип.При определении типа пластины, не следует выбирать пластину с слишком маленькой площадью одной пластины, чтобы избежать чрезмерного количества пластин, небольшого потока между пластинами и низкого коэффициента теплопередачи.Для больших теплообменников этой проблеме следует уделить больше внимания.

Выбор процесса и проводника
Поток относится к группе параллельных каналов потока в одном направлении потока среды в теплообменнике пластинки,и канал потока относится к среднему каналу потока, состоящему из двух соседних плит в теплообменнике пластинКак правило, несколько каналов потока соединены параллельно или последовательно, чтобы сформировать различные комбинации холодных и горячих каналов.
Форма комбинации процессов должна определяться согласно расчету теплообмена и сопротивления жидкости и соответствовать требованиям условий процесса.Постарайтесь сделать коэффициент конвекции теплопередачи в холодных и горячих каналов воды равны или близки друг к другуПотому что когда коэффициент теплопередачи по обе стороны поверхности теплопередачи равен или близок,коэффициент теплопередачи получает большее значениеХотя скорость потока между пластинами теплообменника пластин различна, средняя скорость потока по-прежнему используется при расчете теплообмена и сопротивления жидкости.Поскольку соединительные трубы "U" одного процесса закреплены на сжатие пластины, удобно разобрать и собрать.

Проверка падения давления
При проектировании и выборе теплообменника для плит есть определенные требования к падению давления, поэтому его следует проверить.расчет дизайна и выбора типа должен быть проведен снова до тех пор, пока не будут выполнены требования процесса.

Метод вычисления
Расчет коэффициента теплопередачи и падения давления получается из кривой производительности продукции различных производителей.Кривая производительности (корреляция критериев) обычно исходит из испытания производительности продукта. Для типа плит, не имеющих испытания производительности,Критерийное соотношение типа пластины также может быть получено в соответствии с характерным геометрическим размером типа пластины с помощью метода базового размера., который принят некоторыми общими программами в мире.

Программное обеспечение отбора
Что касается программного обеспечения для выбора теплообменника для плит, то у производителя есть собственное программное обеспечение для выбора в зависимости от типа плит.
