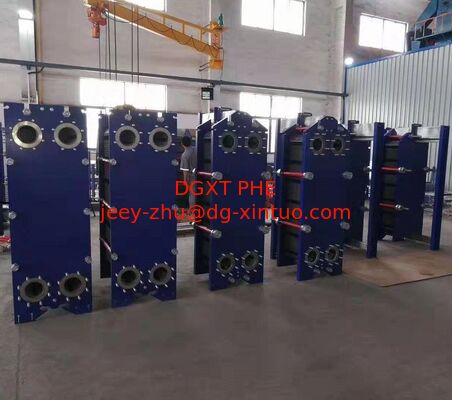

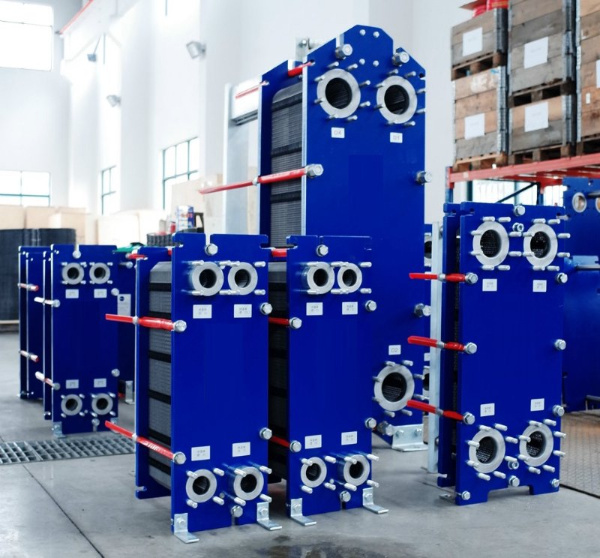

Пластинчатый теплообменник

316 теплообменник из нержавеющей стали

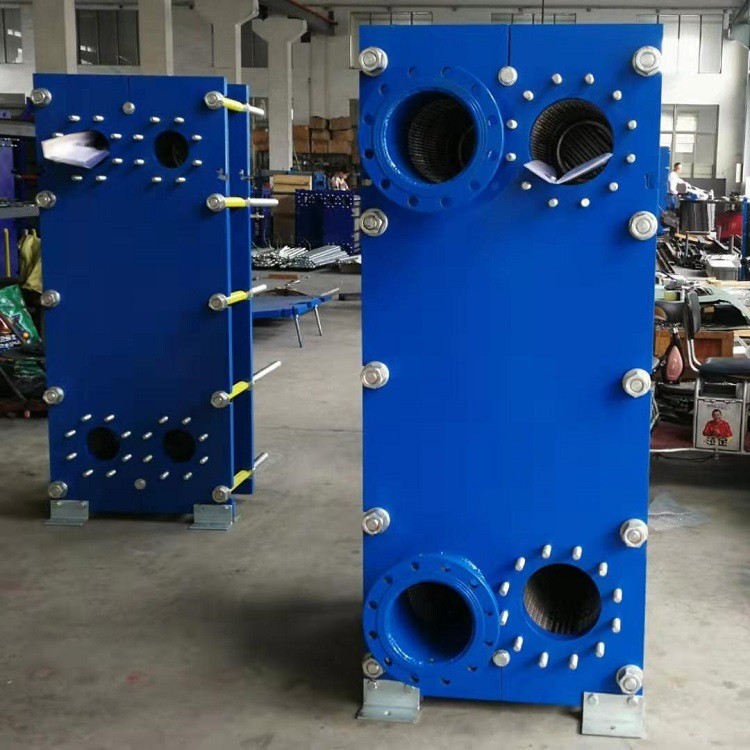

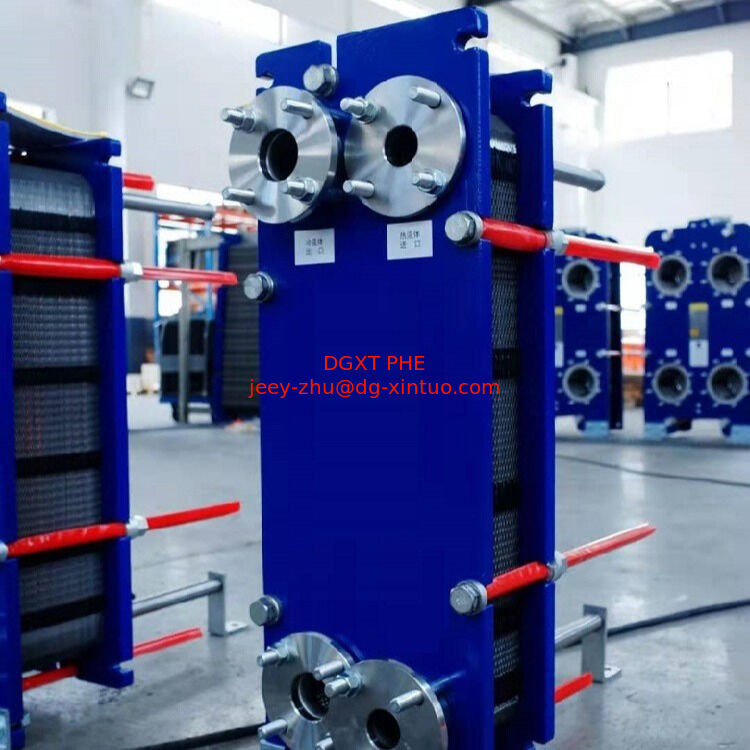

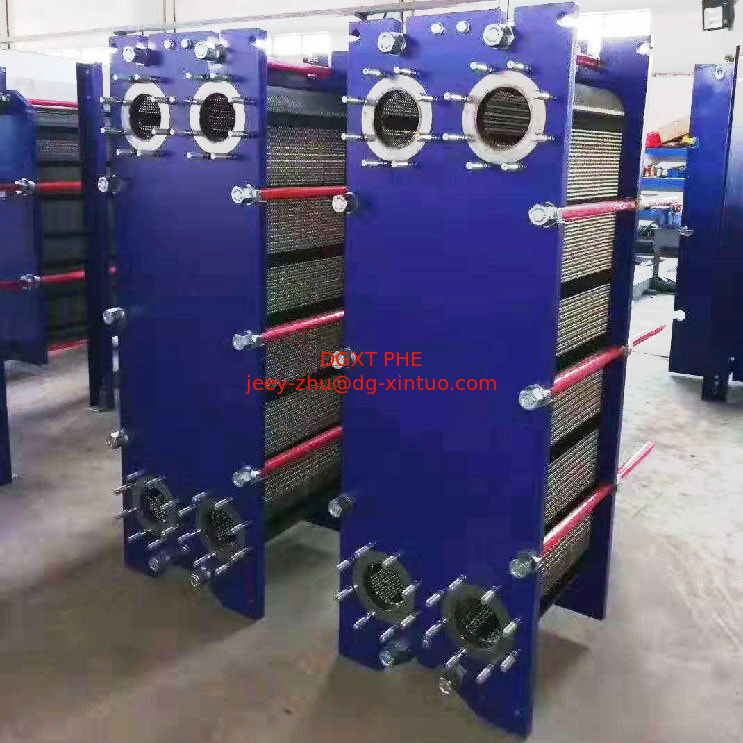

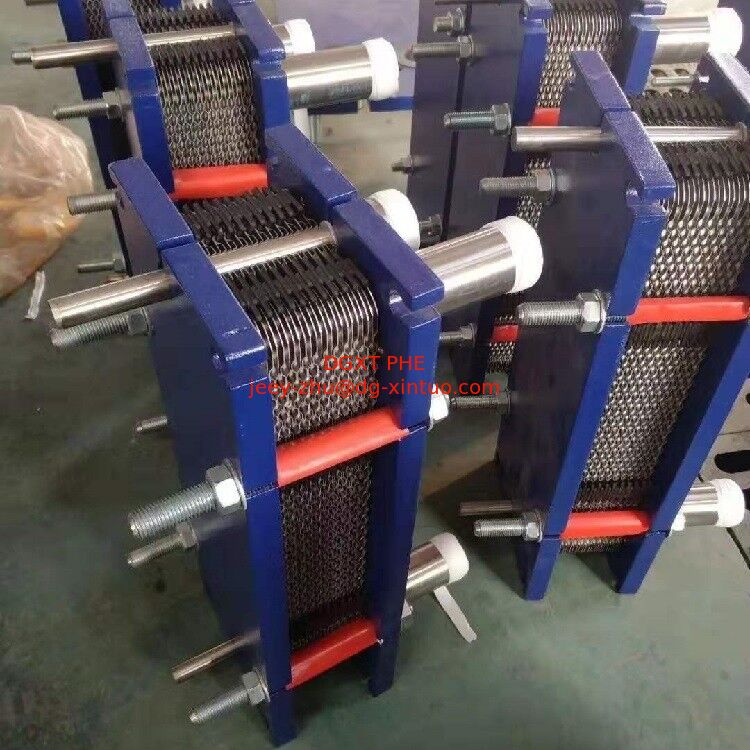

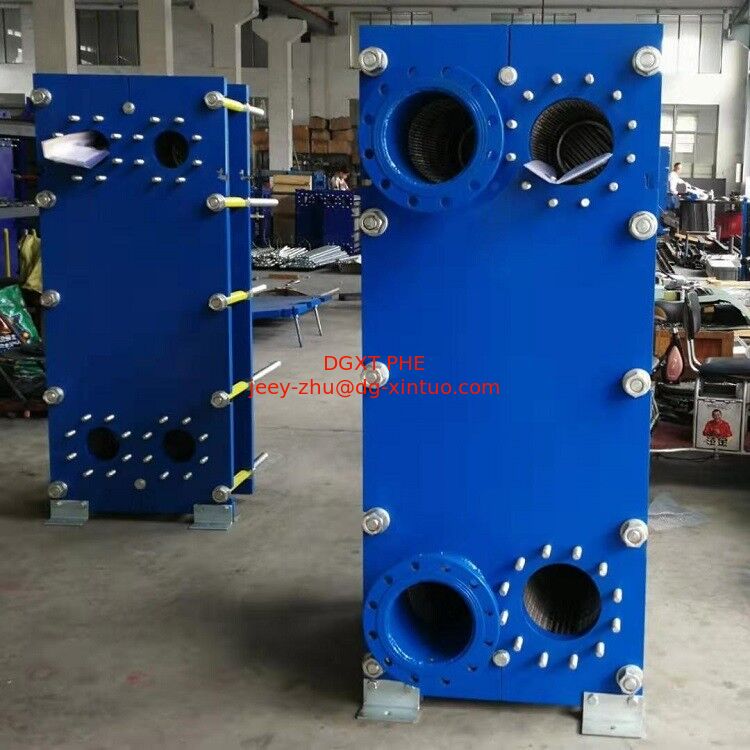

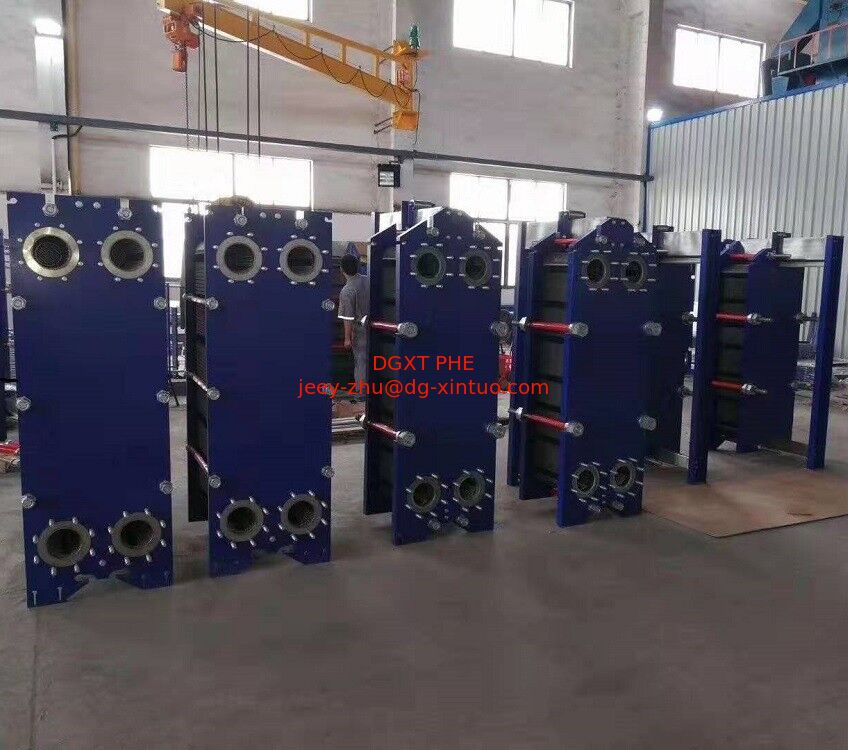

Пластинчатый теплообменник состоит из группы гофрированных металлических пластин с шунтовыми отверстиями для передачи тепла между двумя жидкостями.Пластинка сборка смонтируется между фиксированной рамки пластинки и подвижной пластинки давления и сжаты путем затягивания болтовНа пластинке установлена уплотнитель для уплотнения канала между пластинами и направления жидкости к каналу ожидания.физические свойства жидкостиНапряженные плиты способствуют турбулентности жидкости и поддерживают плиту против дифференциального давления.Рамочная пластина и пластина давления подвешены на верхнем подшипнике и расположены на нижнем направляющемКоннектор находится в рамке пластинки, или в рамке пластинки и пластинке давления, если одна или обе жидкости течет в устройстве более одного раза.
Преимущества теплообменника dgxt с уплотнительной плиткой * Экономия места и экономия энергии теплообменник dgxt с плиткой - мечта конструкторов систем!Они требуют на 20-50% меньше места в системе, чем эквивалентные корпусные и трубные устройства.Поскольку для них требуется до 80% меньше охлаждающей среды, можно установить более мелкие насосы, тем самым потребляя меньше энергии.
принцип работы
Между пластинами образуются каналы, и угловые порты расположены так, чтобы две среды протекали через чередующиеся каналы.и полный противопоток обрабатывается для получения максимальной эффективности.- Водоворотные линии плит обеспечивают каналы между пластинами, поддерживают каждую пластинку и соседние пластинки и повышают турбулентность, чтобы достичь эффективной теплопередачи.
Стандартный материал
Рамочная плита: эпоксидная краска из низкоуглеродистой стали
Насадка: углеродистая сталь
Титан, металлическая подкладка: нержавеющая сталь
Плита: сплав из нержавеющей стали 316 или титана
Большой прогресс в традиционном ПХЭ
Далеко впереди оболочки и трубки
Нетермическая усталость цикла нагрева и охлаждения приводит к термической усталости в жестких паровых обогревателей, таких как прямые оболочки и трубы.требующие обслуживания и ремонта, что приводит к ненужному отключению системы.Сочетание тонкой пластины и гибкой прокладки в серии BH предотвращает термическую усталость, позволяя устройству расширяться и сжиматься при изменении температуры. Прекрасный контроль температуры быстрая передача тепла из-за небольшого объема удержания жидкости и высокого соотношения поверхности / объема пластины может быстро реагировать на контроль температуры.
применение
Пищевая промышленность: пастеризация молока, пастеризация молока и напитков, кондиционирование вина, очистка бутилированной воды, очистка и отопление на месте, вода обратного осмоса.
Морское применение: центральное охлаждение основного двигателя или вспомогательного двигателя или турбины, охлаждение смазочного масла, охлаждение циркулирующей воды охлаждающего цилиндра, поршня и впрыска топлива,охлаждение масла Baode, компрессорное масло и другие смазочные материалы, предварительное нагревание смазочного масла и тяжелого масла, предварительное нагревание морской воды для производства пресной воды, восстановление тепла и теплообмен,обеспечение кондиционирования воздуха в пассажирском и грузовом отделениях
Другие: охладитель турбинного масла, химическая промышленность, центральное отопление, центральное охлаждение, отопление бассейнов, солнечное отопление,
Сроки доставки короткие.
высокого качества
Разумная цена
Производство для потребителей
Научитесь проектировать и поддерживать клиентов

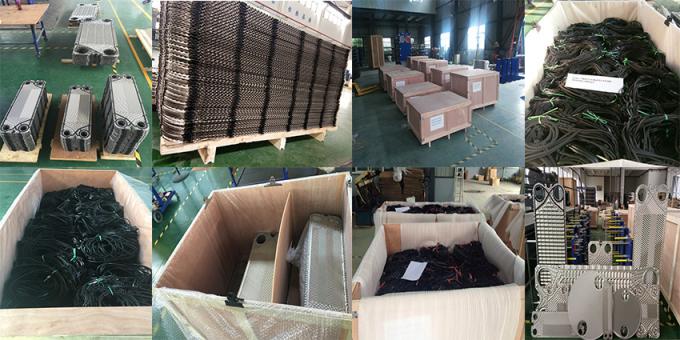

Заменные резервные пластины и уплотнения для всех марок
