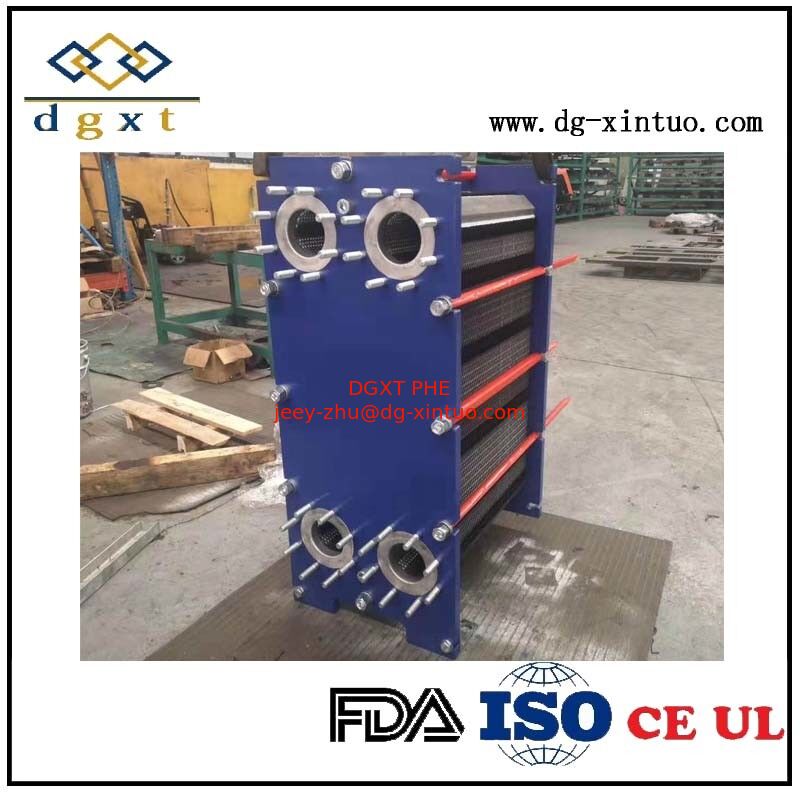

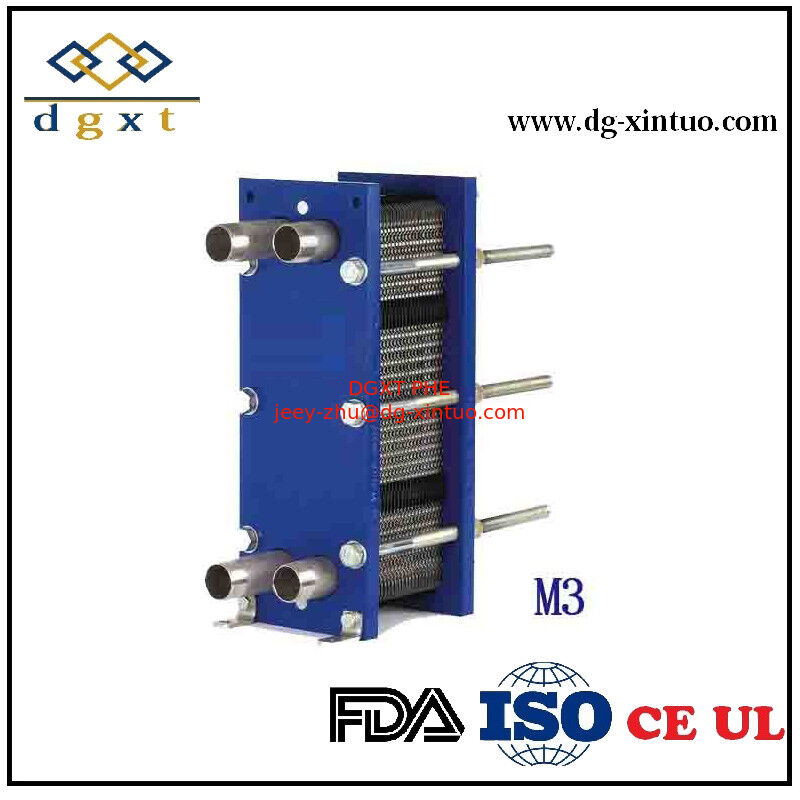

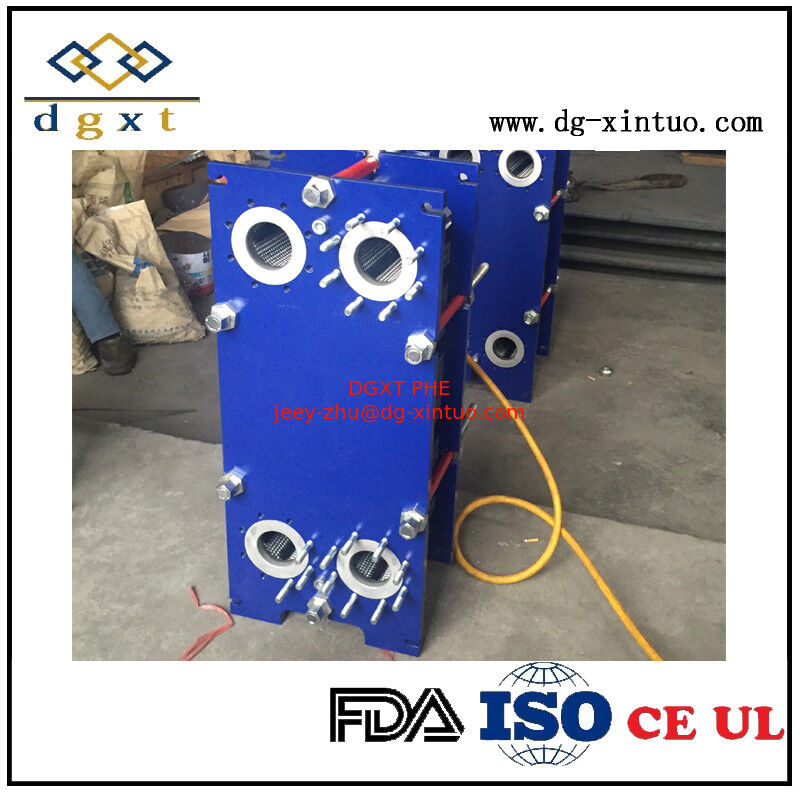

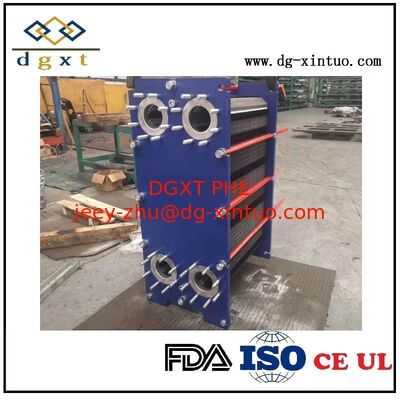

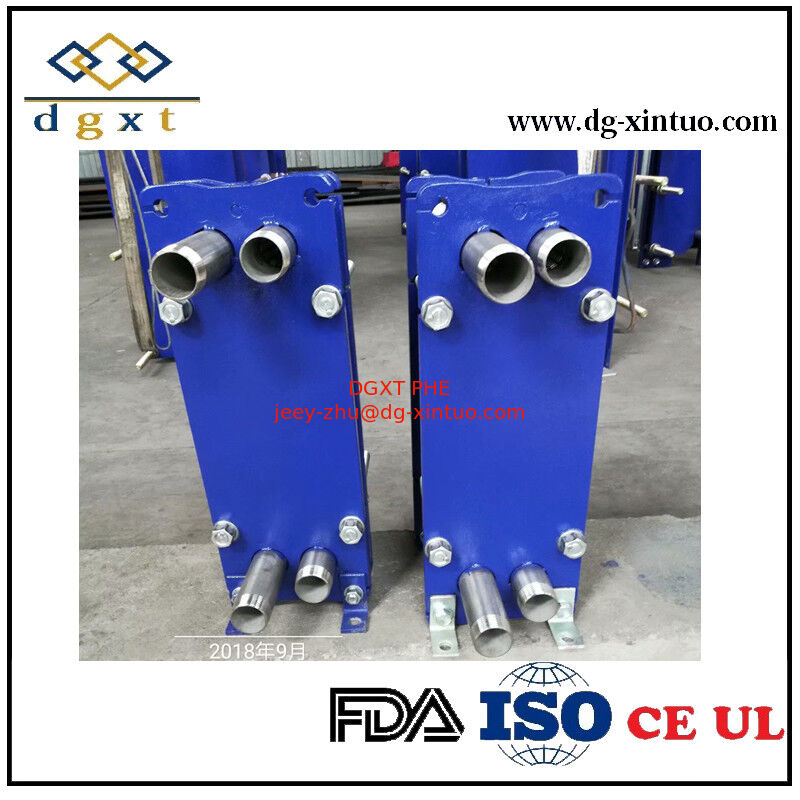

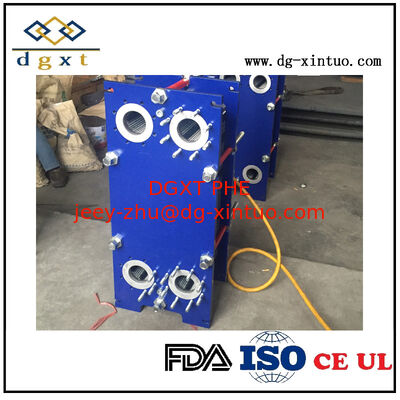

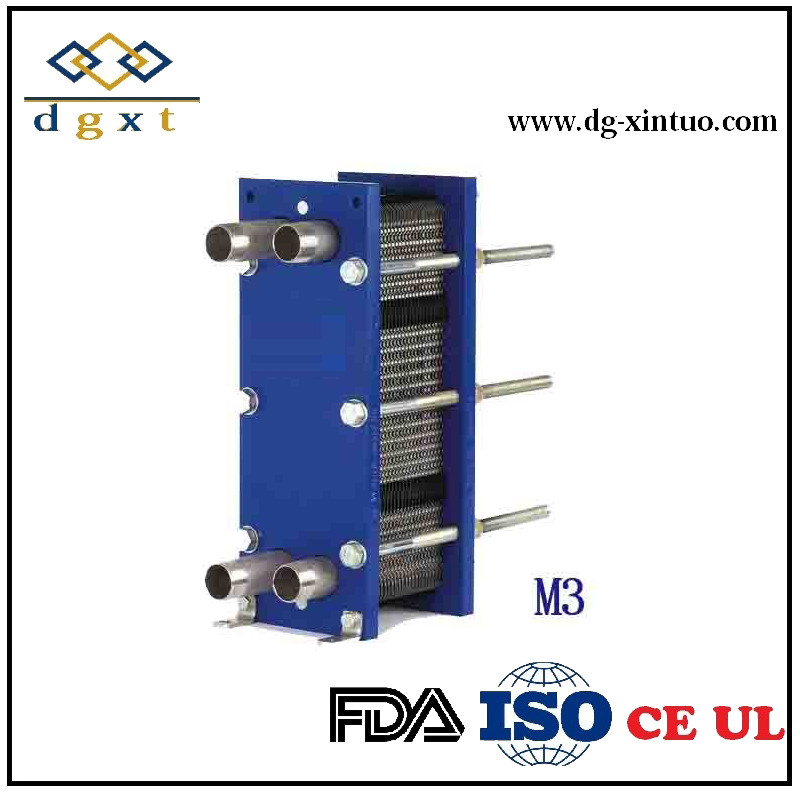

Запасная прокладка для пластинчатого теплообменника для нагрева и охлаждения воды

Разборная пластинчатая теплообменная установка из нержавеющей стали AISI 316 для нагрева и охлаждения воды, водо-водяной параллельный пластинчатый теплообменник

Пластинчатые теплообменники


Добро пожаловать, чтобы узнать о пластинчатых теплообменниках, мы поставляем пластинчатые теплообменники на основе вашей рабочей ситуации по проекту или чертежа изделия.

Стандартные материалы

Рамная плита: Мягкая сталь, окрашенная

Материал патрубков: Нержавеющая сталь AISI 316 или титан

Материал пластин: Нержавеющая сталь AISI 316 или титан

Материал прокладок: EPDM/HEPDM NBR/HNBR Viton, Viton A, Viton G

Соединения: 2 " NPT ИЛИ OEM

Пластинчатый теплообменник для горячей воды

Функция пластинчатого теплообменника

Пластинчатый теплообменник - это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.
Пластины сжимаются с помощью стяжных болтов между неподвижной частью рамы (называемой головкой) и подвижной частью рамы (называемой хвостовиком).
Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.


Конструкция пластинчатого теплообменника

Пластинчатый теплообменник спроектирован с однопроходным или многопроходным потоком, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения расположены на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах подхода. Другие факторы, такие как высота потолка здания или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.


Преимущества пластинчатых теплообменников

Легкость снятия и очистки
Расширяемость
Высокая эффективность
Компактный размер
Близкая температура подхода
Множество задач в одном устройстве
Меньшее загрязнение
Низкие затраты

Особенности и преимущества

Ощутите преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.

Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение

• Отрасль ОВК - например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения - например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
• Морская/оффшорная промышленность - например, охлаждение центрального и смазочного масла
• Молочная/пищевая/пищевая промышленность - например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
• Сахарная промышленность
• Биогазовая промышленность
• Целлюлозно-бумажная промышленность
• Тяжелая промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность
• Химическая промышленность - например, рекуперация отходящего тепла от конденсационной воды

Функция пластинчатого теплообменника
Пластинчатый теплообменник - это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.

Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.

Конструкция пластинчатого теплообменника
Пластинчатый теплообменник спроектирован с однопроходным или многопроходным потоком, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения расположены на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или при близких температурах подхода. Другие факторы, такие как высота потолка здания или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.

Типы пластинчатых теплообменников

Пластинчатые теплообменники Paraflow
Paraflow - это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической эффективности при работе с широким спектром задач теплообмена.

Паяные пластинчатые теплообменники ParaBrazed
Паяные теплообменники ParaBrazed - это компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных задач теплообмена в промышленных и холодильных установках.

Преимущества пластинчатых теплообменников

Легкость снятия и очистки

• Пластинчатые теплообменники легко чистятся путем снятия стяжных болтов и сдвига подвижной части рамы. Затем пакет пластин может быть осмотрен, очищен под давлением или снят для ремонта при необходимости.

Расширяемость

• Очень важной особенностью пластинчатого теплообменника является его расширяемость. Увеличение требований к теплообмену означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.

Высокая эффективность

• Благодаря прессованным узорам на пластинах и относительно узким зазорам достигается очень высокая турбулентность при относительно низкой скорости потока. Это в сочетании с противоточным потоком приводит к очень высоким коэффициентам теплопередачи.

Компактный размер

• В результате высокой эффективности требуется меньшая площадь теплопередачи, что приводит к гораздо меньшему теплообменнику, чем потребовался бы для той же задачи с использованием других типов теплообменников. Как правило, пластинчатый теплообменник требует от 20 до 40% пространства, необходимого для кожухотрубного теплообменника.

Близкая температура подхода

• Те же особенности, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур подхода, что особенно важно в приложениях рекуперации тепла и регенерации. Возможны температуры подхода 0,5°C.

Множество задач в одном устройстве

• Пластинчатый теплообменник может быть собран из секций, разделенных простыми разделительными пластинами или более сложными разделительными рамами с дополнительными соединениями. Это позволяет нагревать, регенерировать и охлаждать жидкость в одном теплообменнике или нагревать или охлаждать несколько жидкостей с одним и тем же источником охлаждения или нагрева.

Меньшее загрязнение

• Очень высокая турбулентность достигается благодаря рисунку пластин, множеству точек контакта и узкому зазору между пластинами. Это в сочетании с гладкой поверхностью пластин значительно снижает загрязнение по сравнению с другими типами теплообменников.

Низкие затраты

• Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда и меньшее количество теплообменников.

Особенности и преимущества

Ощутите преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение

• Отрасль ОВК - например, решения для централизованного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения - например, решения для централизованного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
• Морская/оффшорная промышленность - например, охлаждение центрального и смазочного масла
• Молочная/пищевая/пищевая промышленность - например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
• Сахарная промышленность
• Биогазовая промышленность
• Целлюлозно-бумажная промышленность
• Тяжелая промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность
• Химическая промышленность - например, рекуперация отходящего тепла от конденсационной воды
