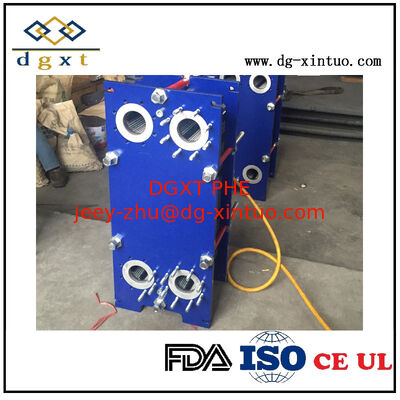

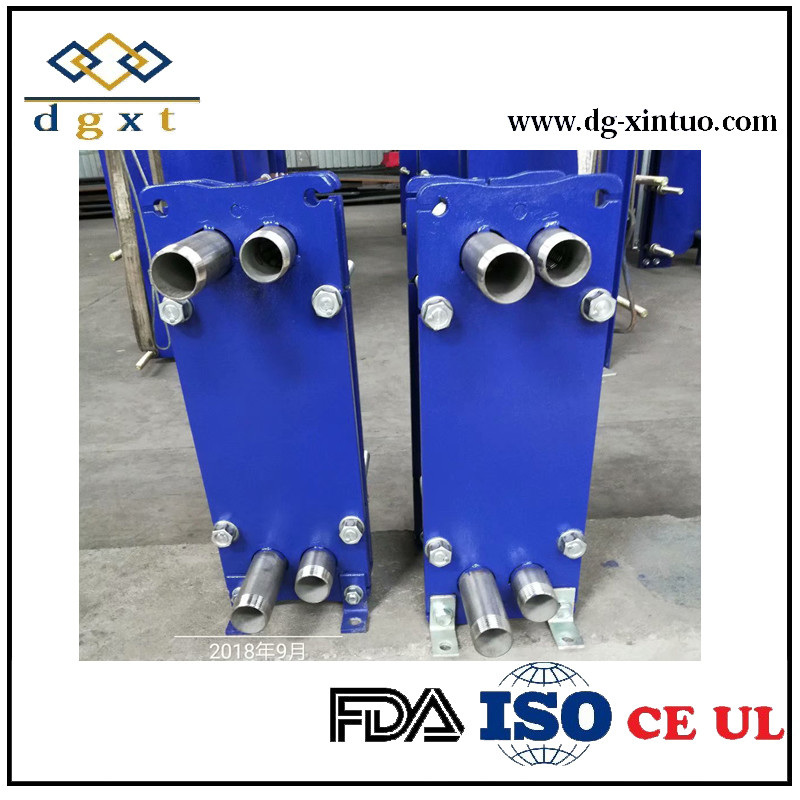

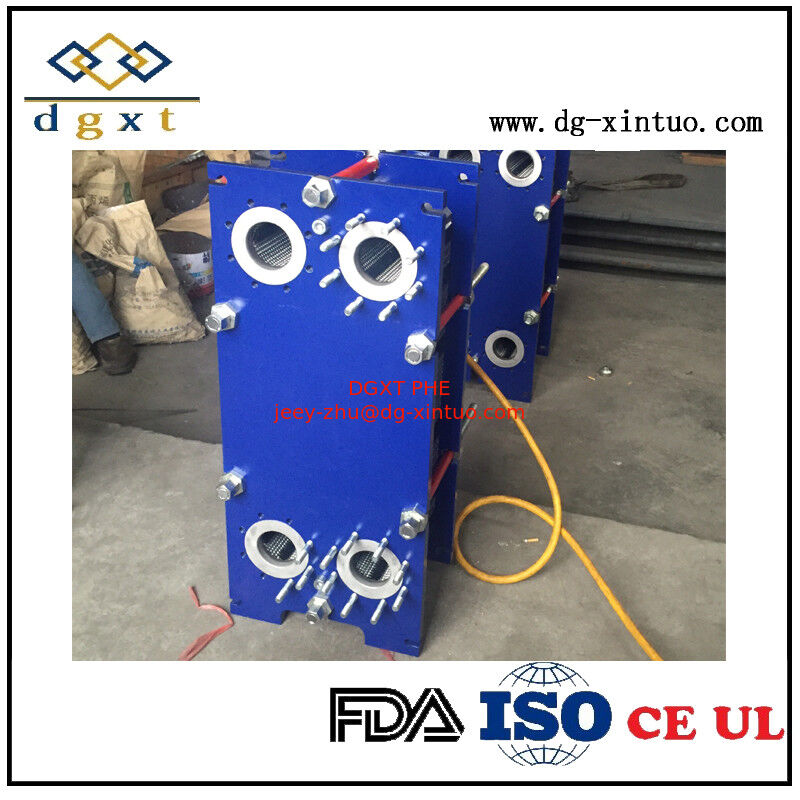

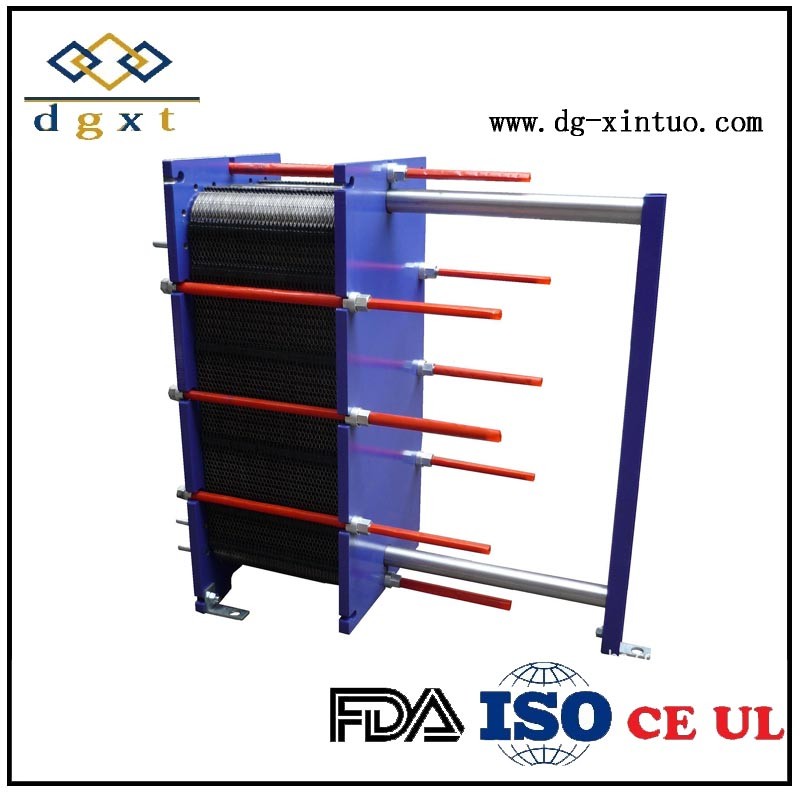

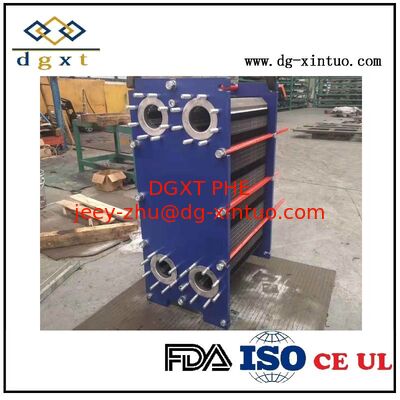

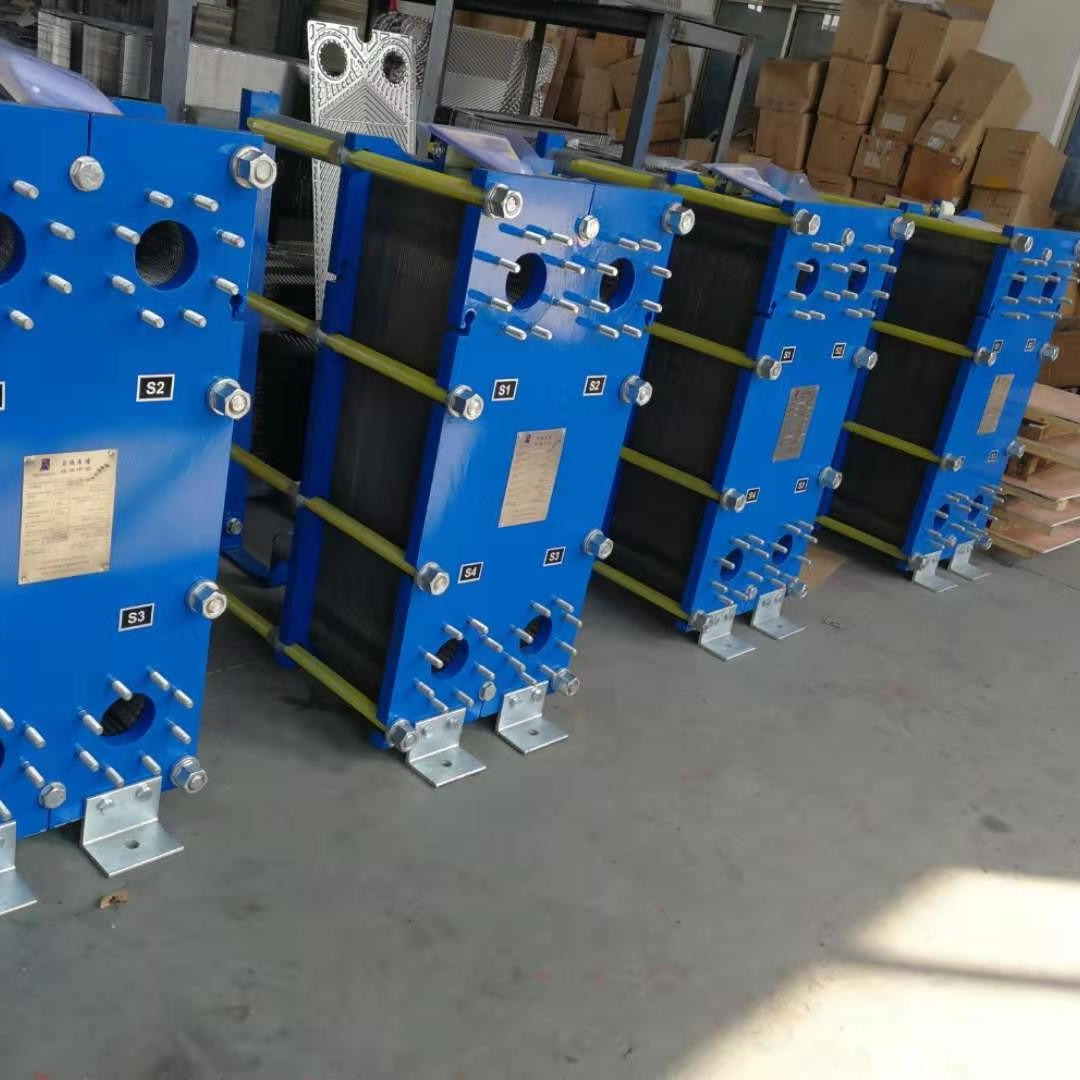

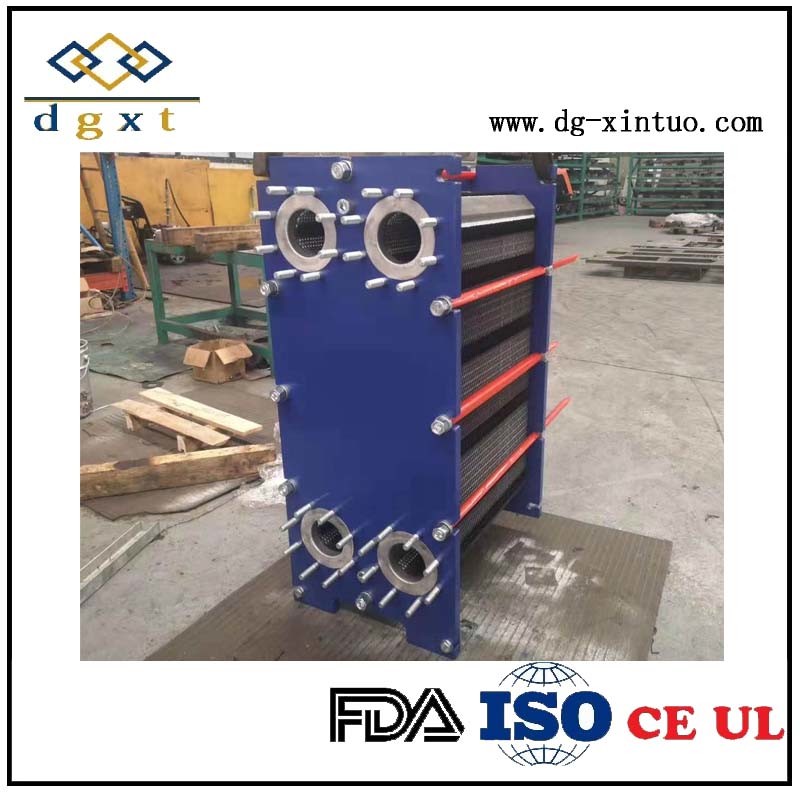

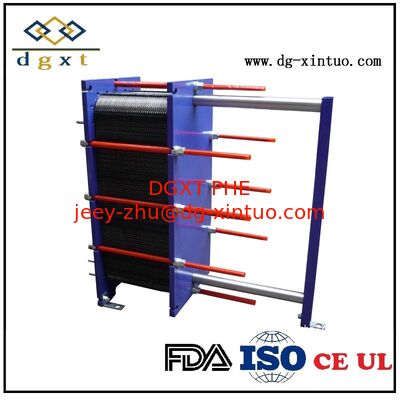

Углеродная рама DGXT Высокоэффективный небольшой ипсилатеральный теплообменник с прокладкой для теплопередачи и параллельными водяными пластинами

OEM рама высокоэффективный малый ипсилатеральный потоковой прокладки прокладки теплообменник для отопления и охлаждения воды на паровой основе


Добро пожаловать, чтобы запросить нас для теплообменника пластинки, мы поставляем теплообменник пластинки на основе вашей ситуации с работой проекта или рисунка продукта.

Стандартные материалы

Пластина рамы: мягкая сталь, окрашенная

Материал соприкосновения: Нержавеющая сталь AISI 316 или титан

Материал плит: АИСИ 316 или титан

Материал прокладки: EPDM/HEPDM NBR/HNBR Viton,Viton A,Viton G

Подключения: 1- 1 ⁄ 4 " НПТ или OEM

Рама: углеродистая сталь Q235B
Насадки: металлическая оболочка AISI304, рукава EPDM
Стандартная насадка: стандарт ASME
Материал пластин: AISI316, AISI304, Титан,C276 ((Hastealloy), Нил
Толщина пластины:0.5/0.6/0.7 мм
Тип уплотнителя:тип склеиваемого материала, тип застежки или застежки на тип
Материал уплотнителя:EPDM,HEPDM,NBR,HNBR,Viton ((FKM)
Время выполнения: 10-15 дней
Размер упаковки: деревянный корпус

Функция теплообменника
Пластинчатый теплообменник - это устройство, которое непрерывно переносит тепло из одной среды в другую, не добавляя энергии в процесс.Основная концепция пластинки и рамы теплообменник это две жидкости, протекающие по обе стороны тонкой гофрированной металлической пластины, так что тепло может быть легко передано между двумя.

Эффективность пластинного теплообменника требует меньшего площади на полу по сравнению с другими типами теплопередающего оборудования и легче по весу.

Конструкция теплообменника
Пластинка теплообменник спроектирован с однопроходной или многопроходный поток, в зависимости от задачи.Для большинства задач однопроходной подходит и часто предпочтительным решением, поскольку он сохраняет все соединения на стационарной части рамы и, следовательно, облегчает демонтажОднако многопроходный проход необходим при низких показателях потока или близких температурах подхода.Другие факторы, такие как высота потолка здания или ограничения пространства для обработки больших пластинок, часто приводят к решению использовать многопроходные и, следовательно, больше и меньшие пластины..

Типы теплообменников

Теплообменники для пластин парапотока
Paraflow - это оригинальный теплообменник типа пластины, разработанный APV, чтобы обеспечить максимальную эффективность и экономическую эффективность при обработке широкого спектра приложений для передачи тепла.

Парабразированные теплообменники из пластин
Парабразированные теплообменники - это компактные, экономически эффективные устройства, предназначенные для обеспечения высокой тепловой эффективности при сохранении более низкого давления.Это идеальный выбор для многих однофазных и двухфазных теплопередачи приложений для промышленных и холодильных задач.

Преимущества теплообменников для плит
Легко снимается и очищается

• Теплообменники из плит легко очищаются, если снять болты и отдвинуть передвижную часть рамы назад..

Расширяемый

• Очень важная особенность пластинного теплообменника заключается в том, что он расширяется.экономия времени и денег.

Высокая эффективность

• Из-за сжатых узоров в пластинах и относительно узких пробелов достигается очень высокая турбулентность при относительно низкой скорости жидкости.Это в сочетании с противонаправленным потоком приводит к очень высоким коэффициентам теплопередачи.

Компактный размер

• В результате высокой эффективности требуется меньше площади теплопередачи, что приводит к гораздо меньшему теплообменнику, чем для той же работы с использованием других типов теплообменников.Обычно пластина теплообменник требует от 20 до 40% от пространства, необходимого трубки и оболочки теплообменник.

Температура приближения

• The same features that give the plate Heat Exchanger its high efficiency also makes it possible to reach close approach temperatures which is particularly important in heat recovery and regeneration applicationsВозможно приближение температуры 0,5°C.

Многочисленные обязанности в одном подразделении

• Пластина теплообменник может быть построен в секциях, разделенных простыми разделительными пластинами или более сложными разделительными рамками с дополнительными соединениями.и охладить жидкость в одном теплообменнике или нагреть или охладить несколько жидкостей с одним и тем же источником охлаждения или нагрева.

Меньшее загрязнение

• Очень высокая турбулентность достигается в результате структуры плит, многочисленных точек соприкосновения и узкого разрыва между плитами.Это в сочетании с гладкой поверхностью плиты значительно уменьшает загрязнение по сравнению с другими типами теплообменников.

Более низкие затраты

• Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда даже меньший теплообменник.

Особенности и преимущества

Ощутите преимущества индивидуального решения, которое идеально соответствует вашим требованиям и снижает потребление энергии.
Высокая производительность при низком давлении устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
В результате конструкции получилось компактное решение с небольшим объемом, простой установкой и легким доступом для обслуживания.

Заявления

• ВВК-индустрия - например, решения для дистанционного охлаждения с использованием морской и подземной воды в качестве источника охлаждения - например, решения для дистанционного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
• Морская/оффшорная промышленность - например, центральное охлаждение и охлаждение смазочным маслом
• Молочная / пищевая / напитковая промышленность - например, пастеризация, восстановление тепла и задачи, требующие нежной обработки
• Сахарная промышленность
• Биогазовая промышленность
• Промышленность целлюлозной и бумажной промышленности
• Тяжелая промышленность
• Горная промышленность
• Нефтехимическая промышленность
• Химическая промышленность - например, утилизация отработанного тепла из воды конденсатора
