Голубой цветСталевая прокатная плита и рамка теплообменник для промышленности

Пластинчатые теплообменники


Добро пожаловать, чтобы узнать о пластинчатых теплообменниках, мы поставляем пластинчатые теплообменники на основе вашей рабочей ситуации проекта или чертежа изделия.

Стандартные материалы

Рама: мягкая сталь, окрашенная

Материал патрубков: резина, нержавеющая сталь AISI 316 или титан

Материал пластин: нержавеющая сталь AISI 316 или титан

Материал прокладок: EPDM/HEPDM NBR/HNBR Viton, Viton A, Viton G

Рама: углеродистая сталь Q235B
Патрубки: футерованные металлом AISI304, EPDM втулка
Стандартный патрубок: стандарт ASME
Материал пластин: AISI316, AISI304, титан, C276 (Hastelloy), Ni
Толщина пластины: 0,5/0,6/0,7 мм
Тип прокладки: клеевой, штифтовой или защелкивающийся
Материал прокладки: EPDM, HЕPDM, NBR, HNBR, Viton (FKM)
Срок поставки: 10-15 дней

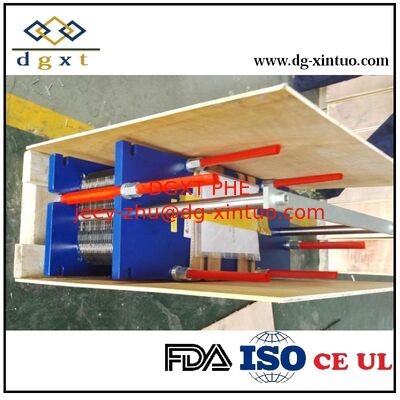

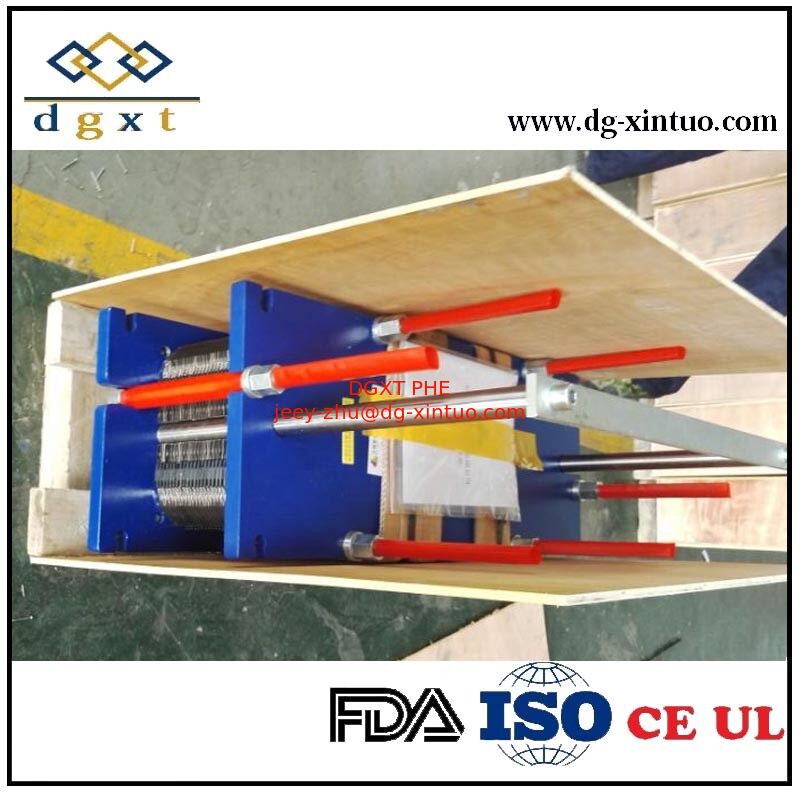

Размер упаковки: деревянный ящик

Функция пластинчатого теплообменника
Пластинчатый теплообменник — это устройство, которое непрерывно передает тепло от одной среды к другой без добавления энергии в процесс. Основная концепция пластинчато-рамного теплообменника заключается в том, что две жидкости протекают по обе стороны тонкой гофрированной металлической пластины, благодаря чему тепло легко передается между ними.

Эффективность пластинчатого теплообменника требует меньшей площади по сравнению с другими типами теплообменного оборудования и имеет меньший вес.

Конструкция пластинчатого теплообменника
Пластинчатый теплообменник проектируется с однопроходной или многопроходной схемой потока, в зависимости от задачи. Для большинства задач подходит однопроходная схема, и часто это предпочтительное решение, поскольку все соединения остаются на неподвижной части рамы, что облегчает разборку. Многопроходная схема, однако, требуется при низких расходах или близких температурах приближения. Другие факторы, такие как высота потолка помещения или ограничения по пространству для работы с большими пластинами, часто приводят к решению использовать многопроходную схему и, следовательно, большее количество меньших пластин.

Типы пластинчатых теплообменников

Пластинчатые теплообменники Paraflow
Paraflow — это оригинальный тип пластинчатого теплообменника, разработанный APV для обеспечения максимальной эффективности и экономической целесообразности при работе с широким спектром задач теплообмена.

Паяные пластинчатые теплообменники ParaBrazed
Паяные теплообменники ParaBrazed — это компактные, экономичные устройства, разработанные для обеспечения высокой тепловой эффективности при сохранении низких перепадов давления. Это идеальный выбор для многих однофазных и двухфазных задач теплообмена в промышленных и холодильных установках.

Преимущества пластинчатых теплообменников
Легкость снятия и очистки

• Пластинчатые теплообменники легко чистить, сняв стяжные болты и отодвинув подвижную часть рамы. Затем пакет пластин можно осмотреть, промыть под давлением или снять для ремонта при необходимости.

Расширяемость

• Очень важной особенностью пластинчатого теплообменника является его расширяемость. Увеличение требований к теплопередаче означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.

Высокая эффективность

• Благодаря рельефным узорам на пластинах и относительно узким зазорам при относительно низкой скорости потока достигается очень высокая турбулентность. Это в сочетании с противоточным потоком приводит к очень высоким коэффициентам теплопередачи.

Компактный размер

• В результате высокой эффективности требуется меньшая площадь теплопередачи, что приводит к гораздо меньшему теплообменнику, чем потребовался бы для той же задачи при использовании других типов теплообменников. Как правило, пластинчатый теплообменник требует от 20 до 40% пространства, необходимого для кожухотрубного теплообменника.

Близкие температуры приближения

• Те же особенности, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур приближения, что особенно важно в приложениях рекуперации тепла и регенерации. Возможны температуры приближения 0,5°C.

Множество задач в одном устройстве

• Пластинчатый теплообменник может быть собран из секций, разделенных простыми разделительными пластинами или более сложными разделительными рамами с дополнительными соединениями. Это позволяет нагревать, регенерировать и охлаждать жидкость в одном теплообменнике или нагревать или охлаждать несколько жидкостей с одним и тем же источником охлаждения или нагрева.

Меньшее загрязнение

• Очень высокая турбулентность достигается благодаря рельефу пластин, множеству точек контакта и узкому зазору между пластинами. Это в сочетании с гладкой поверхностью пластин значительно снижает загрязнение по сравнению с другими типами теплообменников.

Снижение затрат

• Высокие коэффициенты теплопередачи означают меньшую площадь теплопередачи и меньшие теплообменники, а иногда и меньшее количество теплообменников.

Особенности и преимущества

Оцените преимущества индивидуально разработанного решения, которое идеально соответствует вашим требованиям и снижает энергопотребление.
Высокая производительность при низком перепаде давления устраняет ненужные нагрузки на вашу систему и оптимизирует общую производительность системы.
Конструкция обеспечивает компактное решение с небольшой площадью основания, простой установкой и легким доступом для обслуживания.

Применение

• Отрасль ОВК — например, решения для районного охлаждения с использованием морской и грунтовой воды в качестве источника охлаждения — например, решения для районного отопления с использованием, например, солнечной и геотермальной энергии в качестве источника отопления
• Морская/оффшорная промышленность — например, охлаждение центрального и смазочного масла
• Молочная/пищевая/пивобезалкогольная промышленность — например, пастеризация, рекуперация тепла и задачи, требующие бережного обращения
• Сахарная промышленность
• Биогазовая промышленность
• Целлюлозно-бумажная промышленность
• Тяжелая промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность
• Химическая промышленность — например, рекуперация отходящего тепла от конденсационной воды
