Принцип работы
Нагревательная поверхность состоит из тонких гофрированных металлических пластин, уложенных друг на друга. Между пластинами образуются каналы
пластины, а угловые патрубки расположены так, что два потока среды проходят по чередующимся каналам, всегда противотоком
поток. Среды удерживаются в устройстве благодаря пайке по краю пластин. Точки контакта пластин также
паяны для выдерживания давления обрабатываемых сред.

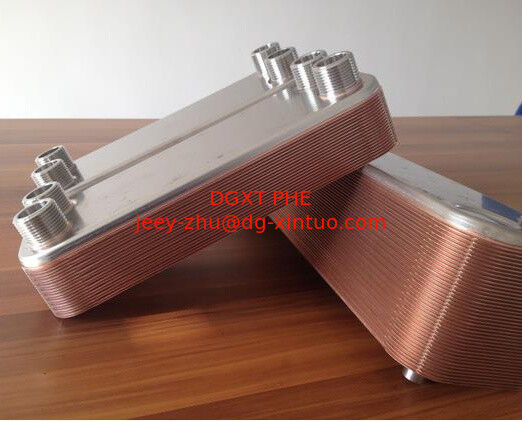

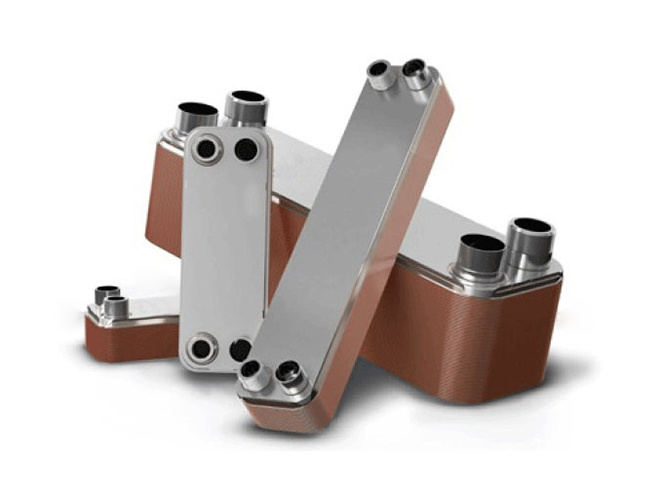

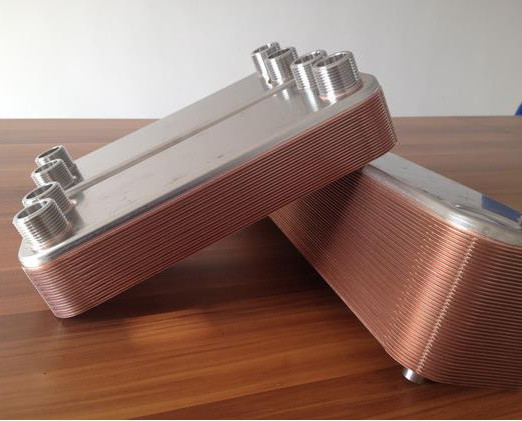

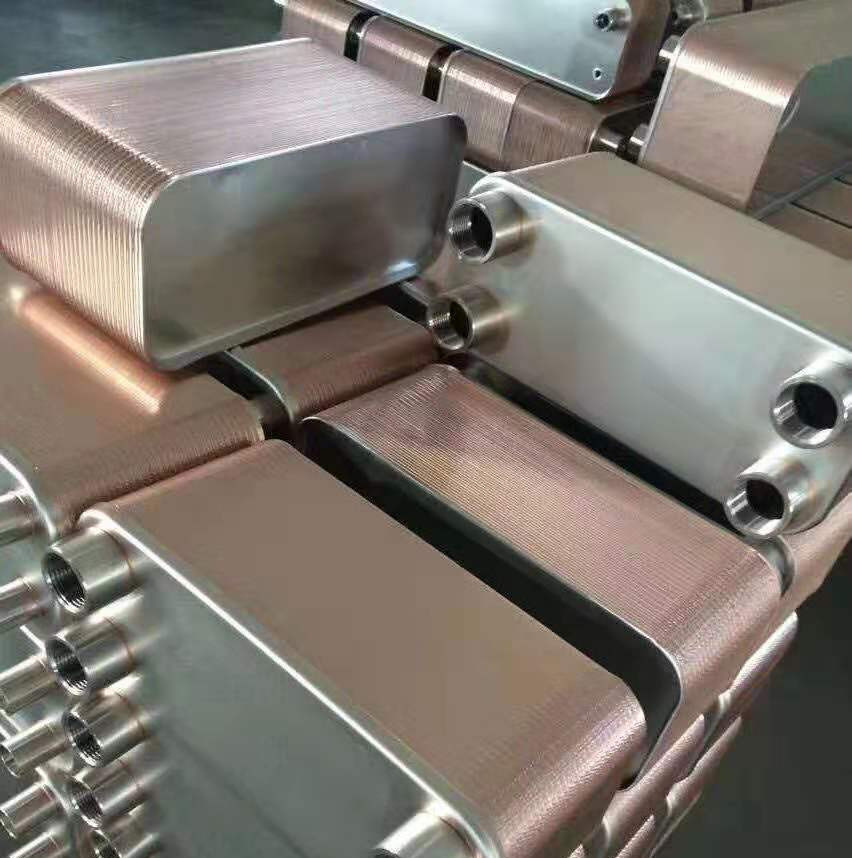

Стандартная конструкция

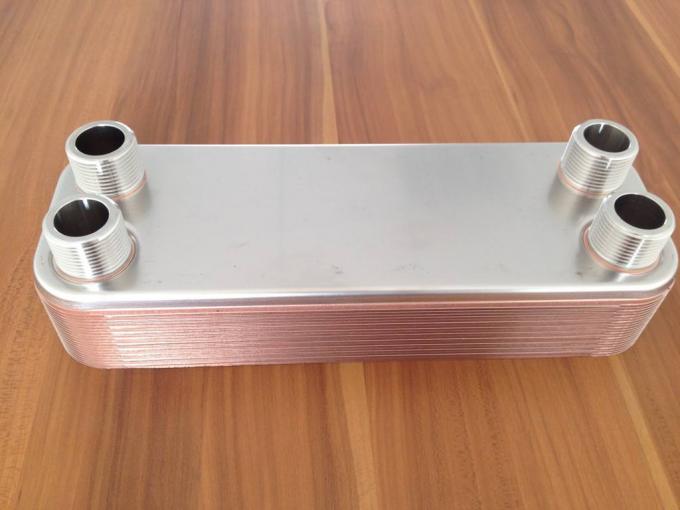

Пакет пластин закрыт крышками. Соединения расположены в передней или задней крышке. Канальные пластины
гофрированы для повышения эффективности теплопередачи и придания жесткости.
Стандартные материалы
Крышки: Нержавеющая сталь AISI 316
Соединения: Нержавеющая сталь AISI 316
Пластины: Нержавеющая сталь AISI 316
Припой: Медь
Данные, необходимые для расчета
Чтобы представитель Baode мог сделать конкретное предложение, запросы должны сопровождаться следующими данными:
- расход или требуемая тепловая нагрузка
- температурная программа
- физические свойства рассматриваемых жидкостей
- желаемое рабочее давление
- максимально допустимое падение давления
